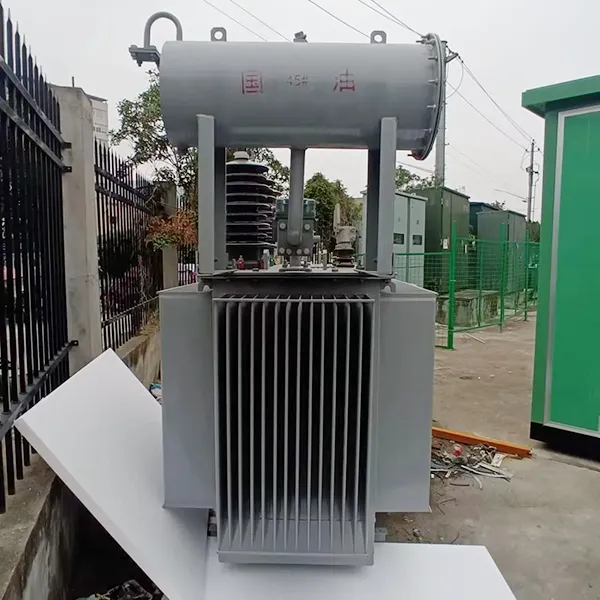

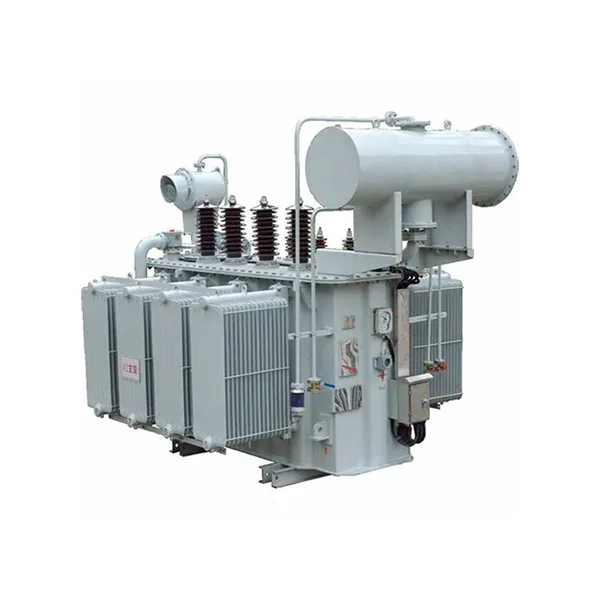

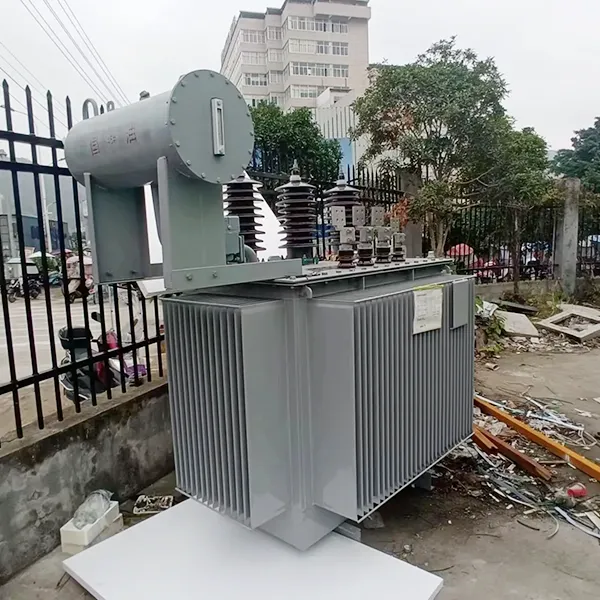

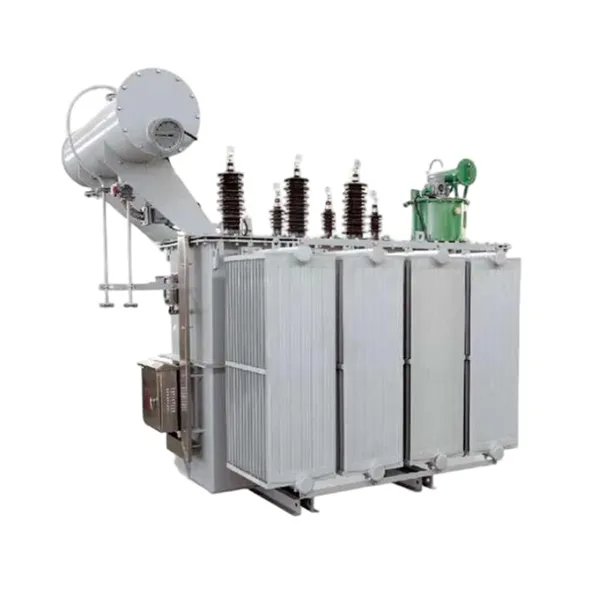

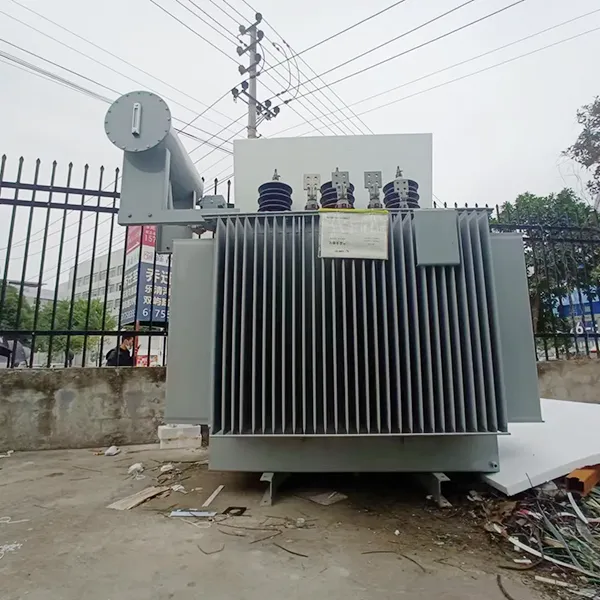

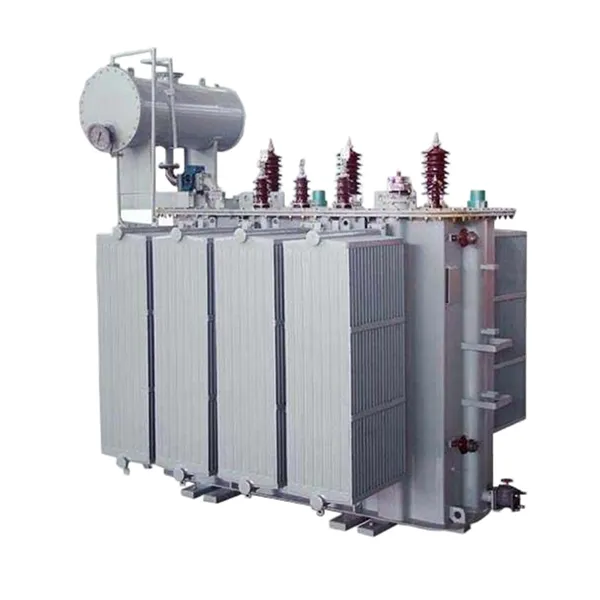

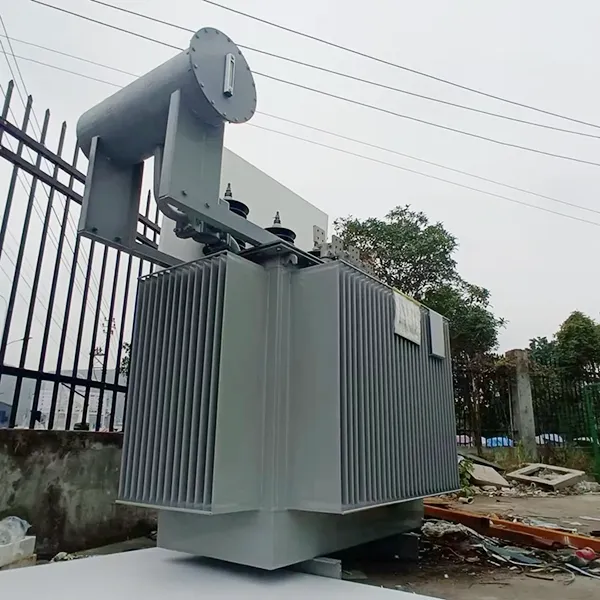

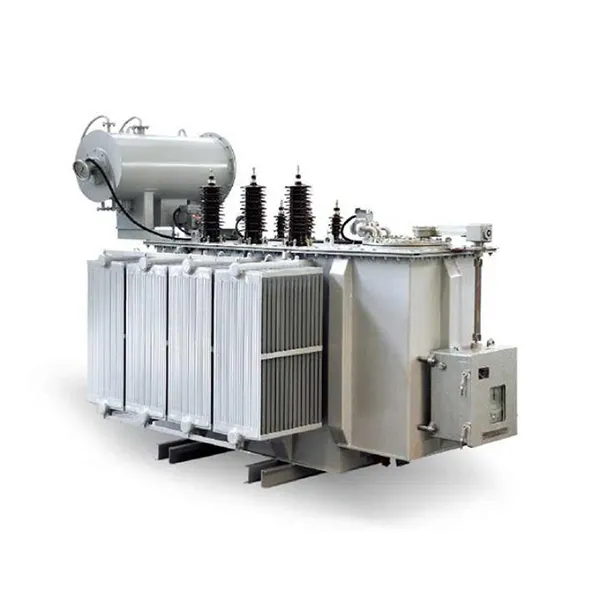

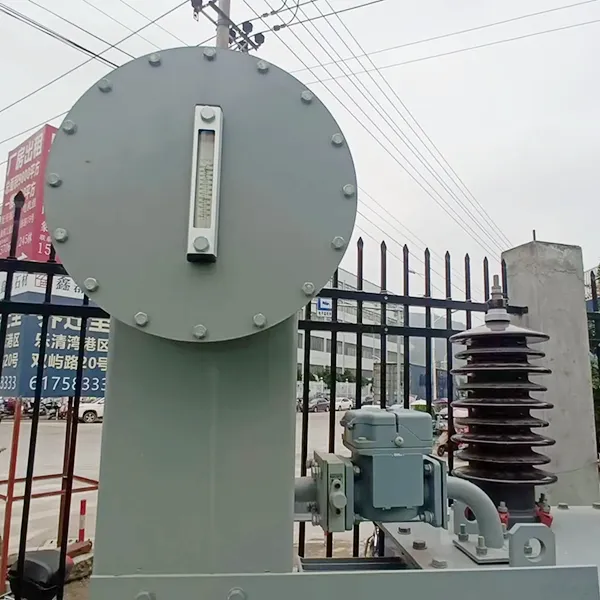

Step Up Three Phase Medium Voltage Electric Transformer

Ang aming step up na three phase medium voltage electric transformer ay idinisenyo upang i-convert ang mababang boltahe na kapangyarihan (gaya ng 0.4kV) sa medium-voltage na output (tulad ng 11kV, 22kV, o 33kV), na nagbibigay-daan sa mahusay na paghahatid sa malalayong distansya o pagsasama sa mga network ng pamamahagi. Ang produktong ito ay mahalaga para sa mga proyekto ng nababagong enerhiya, mga pasilidad na pang-industriya, at mga istasyon ng kuryente na nangangailangan ng maaasahang pagtaas ng boltahe.

Nagtatampok ang transpormer ng high-permeability na butil na nakatuon sa silikon na bakal na core at walang oxygen na copper windings, na tinitiyak ang kaunting pagkalugi at mataas na thermal stability. Angoil-immersed cooling systemnagbibigay ng mahusay na pag-alis ng init, habang ang ganap na selyadong istraktura ay nagpoprotekta laban sa mga kontaminado sa kapaligiran, binabawasan ang mga pangangailangan sa pagpapanatili at pagpapahaba ng buhay ng serbisyo.

Parameter ng Produkto (Pagtutukoy)

Step Up Three Phase Oil-Immersed Transformer-Typical Specifications (0.4kV / 11kV)

Kasama sa Karaniwang Kagamitan

1. Oil level gauge na may mababang antas ng alarma

2. Pressure relief valve

3. I-dial ang thermometer na may mga contact sa alarma

4. Opsyonal na relay ng gas para sa pagtuklas ng fault

Tampok at Application ng Produkto

Mga tampok

i-step up ang three phase medium voltage electric transformer na nakakatugon o lumalampas sa mga internasyonal na pamantayan--Sumusunod sa IEC 60076, ANSI C57.12, GB1094, at SANS 780, na tinitiyak ang global applicability at reliability.

Ganap na selyadong disenyo ng corrugated tank--Tinatanggal ang pangangailangan para sa isang conservator, pinipigilan ang oksihenasyon ng langis at pagpasok ng moisture, na nagbibigay-daan sa operasyon na walang maintenance sa mahabang panahon.

Mataas na overload na kapasidad at thermal stability--Oil-immersed cooling system ay nagsisiguro ng stable na performance kahit na sa ilalim ng matagal na high-load na kondisyon o pabagu-bagong input voltage.

Mababang ingay na operasyon--Na-optimize na core joint na istraktura at vibration-damping na disenyo ay nagpapababa ng operational noise, na angkop para sa residential o noise-sensitive na kapaligiran.

Compact na istraktura para sa flexible na pag-install--Ang modular na disenyo ay nagbibigay-daan para sa mga configuration na naka-mount sa poste, naka-mount sa pad, o substation, na umaangkop sa mga lugar na limitado sa espasyo o panlabas na lugar.

Matatag na short-circuit withstand capability--Foil-type low-voltage windings at rigid coil support structures na tinitiyak ang mekanikal na integridad sa ilalim ng biglaang mga kondisyon ng fault.

Madaling pag-install at mababang maintenance--Standardized lifting lugs, base mounting hole, at mga opsyon sa pagpasok ng cable ay nagpapasimple sa pag-install sa site; ang ganap na selyadong disenyo ay nagpapaliit sa nakagawiang pagpapanatili.

Mahabang buhay ng serbisyo na may panghabambuhay na suporta--Idinisenyo para sa isang minimum na 30-taong buhay ng pagpapatakbo, na sinusuportahan ng panghabambuhay na teknikal na suporta at pagkakaroon ng mga ekstrang bahagi.

Maramihang hanay ng pag-tap para sa regulasyon ng boltahe--Nagbibigay ng ±5%, ±2×2.5% na mga opsyon sa pag-tap, na nagbibigay-daan sa tumpak na pagsasaayos ng boltahe upang matugunan ang mga variation ng grid o load.

Mga opsyon sa environment friendly na insulating fluid--Available kasama ng natural na ester (vegetable oil) o high-fire-point insulating fluid para sa mga eco-conscious na application.

Q&A: Key Step Up Transformer Insights

Q: Ano ang Step Up transformer?

A: Ang isang step up transpormer ay nagdaragdag ng mababang input boltahe sa isang mas mataas na output boltahe. Mayroon itong mas kaunting mga pagliko sa pangunahing paikot-ikot at higit pang mga pagliko sa pangalawang paikot-ikot. Ang ganitong uri ng transpormer ay kritikal para sa mga renewable energy system, tulad ng mga solar farm at wind power plant, kung saan ang nabuong mababang boltahe na kapangyarihan ay dapat na pataasin para sa grid transmission.

T: Paano pinapabuti ng step up transpormer na ito ang kahusayan ng enerhiya?

A: Gumagamit ang aming transformer ng high-permeability na cold-rolled grain-oriented na silicon steel na may stepped lap joint core na disenyo. Ito ay makabuluhang binabawasan ang hysteresis at eddy current na pagkalugi, pagpapababa ng walang-load at pagkalugi ng load kumpara sa mga maginoo na transformer, na direktang binabawasan ang mga gastos sa pagpapatakbo.

T: Bakit mahalaga ang oil-immersed cooling system para sa mga step up application?

A: Ang insulating oil ay nagbibigay ng parehong dielectric strength at mahusay na heat dissipation. Naglilipat ito ng init mula sa core at windings patungo sa ibabaw ng tangke, tinitiyak ang matatag na operasyon kahit na sa ilalim ng tuluy-tuloy na high-load o mataas na temperatura na mga kundisyon na tipikal sa mga step up application.

T: Maaari bang gamitin sa labas ang step up na ito ng three phase medium voltage electric transformer?

A: Oo. Pinoprotektahan ng ganap na selyadong disenyo ng corrugated tank ang mga panloob na bahagi mula sa moisture, alikabok, at kinakaing mga kapaligiran, na ginagawa itong perpekto para sa mga panlabas na instalasyon tulad ng mga solar power plant, wind farm, at industrial substation.

Mga Bentahe ng Mga Tampok

Makabuluhang Binawasan ang Mga Gastos sa Pagpapatakbo: Ang na-optimize na magnetic circuit at mababang pagkawala ng mga materyales ay nagpapababa ng mga pagkalugi ng enerhiya, na nagpapababa ng mga gastos sa kuryente sa buong buhay ng transformer.

Mataas na Maaasahan sa Operasyon: Ang advanced na short-circuit na nakatiis sa disenyo at pinahusay na mga insulation system ay nagsisiguro ng matatag na operasyon kahit na sa ilalim ng grid fluctuations o fault na kondisyon.

Mababang Pangangailangan sa Pagpapanatili: Ang ganap na selyadong istraktura ay nag-aalis ng pangangailangan para sa pagpapalit ng langis at binabawasan ang dalas ng inspeksyon, pinaliit ang downtime at mga gastos sa pagpapanatili.

Compact at Adaptable na Disenyo: Ang modular na istraktura ay nagbibigay-daan sa flexible na pag-install sa space-constrained environment, habang pinapasimple ng mga standardized na interface ang pagsasama sa switchgear at mga control system.

Mga Produktong Iangkop sa Kapaligiran

Mga Sitwasyon ng Application

Mga Renewable Energy System: Tamang-tama para sa mga solar farm at wind power plant upang palakasin ang nabuong mababang boltahe na kapangyarihan sa mga antas ng katamtamang boltahe para sa koneksyon sa grid.

Mga Pasilidad na Pang-industriya: Ginagamit sa mga planta ng pagmamanupaktura at mabibigat na industriya kung saan ang mababang boltahe na kapangyarihan mula sa mga generator o inverters ay dapat na mataas para sa pamamahagi.

Mga Proyekto sa Infrastruktura: Angkop para sa mga paliparan, riles, at data center na nangangailangan ng maaasahang pagtaas ng boltahe para sa backup o pangunahing mga sistema ng kuryente.

Mga Istasyon ng Power: Inilapat sa mga maliliit na istasyon ng pagbuo ng kuryente kung saan dapat taasan ang boltahe para sa paghahatid sa malalayong distansya.

Mga Detalye ng Produksyon

Pangunahing Materyal at Proseso

Ang step up transformers core ay ginawa gamit ang high-permeability cold-rolled grain-oriented silicon steel na may stepped lap joint na disenyo. Ang core ay precision-cut at awtomatikong nakasalansan upang matiyak ang pare-parehong magnetic flux distribution, minimizing no-load losses at magnetizing current.

Paikot-ikot na Istraktura

Parehong may mataas na boltahe at mababang boltahe na paikot-ikot na may mga konduktor na tanso na walang oxygen. Ang mga paikot-ikot na mababang boltahe ay gumagamit ng isang foil o helical na istraktura na may mga longitudinal na oil duct, na nagpapahusay sa lakas ng makina at kakayahang makatiis ng short-circuit.

Insulation at Cooling System

Ang de-kalidad na mineral oil o environment friendly na high-fire-point insulating fluid ay ginagamit. Ang oil-paper insulation system ay sumasailalim sa vacuum drying at oil-filling na proseso upang maalis ang natitirang kahalumigmigan at hangin, na tinitiyak ang mataas na dielectric na lakas at pangmatagalang pagiging maaasahan.

Tangke at Pagtatak

Ang disenyo ng corrugated tank ay nagbibigay ng thermal expansion compensation nang hindi nangangailangan ng conservator. Pinipigilan ng ganap na selyadong istraktura ang oksihenasyon ng langis at pagpasok ng moisture, binabawasan ang dalas ng pagpapanatili at pagpapahaba ng buhay ng langis.

Q&A: Produksyon at Quality Assurance

T: Paano mo matitiyak na ang step Up Three Phase Oil-Immersed Transformer short-circuit ay makatiis ng kakayahan?

A: Ang aming mga transformer ay sumasailalim sa short-circuit testing sa mga laboratoryo na kinikilala ng bansa. Ang kumbinasyon ng mga paikot-ikot na foil, matibay na mga suporta sa coil, at mga self-locking fasteners ay nagsisiguro na ang istraktura ay nananatiling buo sa ilalim ng biglaang mga kondisyon ng pagkakamali.

Q: Anong mga pamantayan sa kalidad ang sinusunod mo?

A: Ang lahat ng mga produkto ay idinisenyo, ginawa, at sinubukan alinsunod sa mga pamantayan ng IEC 60076, GB1094, at ISO 9001:2015. Ang bawat yunit ay sumasailalim sa komprehensibong routine at uri ng mga pagsubok bago ihatid.

Ang disenyo at pagsubok ng mga transformer ay dapat sumunod sa mga sumusunod na pamantayan:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Mga Power Transformer》

GB/T6451-2015 《Specification at Teknikal na Kinakailangan para sa Oil-Immersed Power Transformers》

JB/T3837-2010 《Paraan ng Pag-compile ng Mga Pagtukoy sa Uri para sa Mga Produkto ng Transformer》

GB/T311.1-3.11-97 《Insulation Coordination at High Voltage Testing Techniques para sa High Voltage Transmission at Transformation Equipment》

GB10237-88 《Mga Antas ng Insulation at Mga Pagsusuri sa Dielectric para sa Mga Power Transformer—Mga Panlabas na Insulation Air Clearance》

GB7595-87 《Pamantayan ng Kalidad para sa Transformer Oil sa Serbisyo》

GB7328-87 《Pagsukat ng Antas ng Tunog para sa mga Transformer》

GB7534-87 《Pagsukat ng Partial Discharge》

GB/T15164-94 《Gabay sa Pag-load para sa mga Oil-Immersed Power Transformer》

DL/T586-95 《Patnubay na Teknikal para sa Pangangasiwa sa Paggawa ng mga Gumagamit ng Power Equipment》

GB/T311.1-3.11-97 《Insulation Coordination at High Voltage Testing Techniques para sa High Voltage Transmission at Transformation Equipment》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Pag-uuri ng Kalidad ng Produkto para sa Oil-Immersed Power Transformer》

ZBK41005-89 《Antas ng Tunog ng 6-220KV Transformer》
