Pinagkakatiwalaang American Type Substation Manufacturer

Kapag ang mga tagaplano ng lunsod ay nahaharap sa kakulangan sa lupa at tumataas na mga gastos sa real estate sa mga pamayanan ng tirahan, itatanong nila: aling configuration ng substation ang naghahatid ng pinakamaliit na bakas ng paa nang hindi nakompromiso ang pagiging maaasahan para sa mga panlabas na network ng pamamahagi? Sinasagot ito ng Lugao Power Co., Ltd. gamit ang aming mga solusyon sa American Type Substation, na inengineered gamit ang isang natatanging disenyong may tatlong compartment—transformer, high-voltage, at low-voltage na mga seksyon—na nagtatampok ng ganap na selyadong oil-immersed transformer unit na sumasakop sa humigit-kumulang isang-katlo hanggang ikalima ng volume ng European-type na katumbas na solusyon sa urban na solusyon.

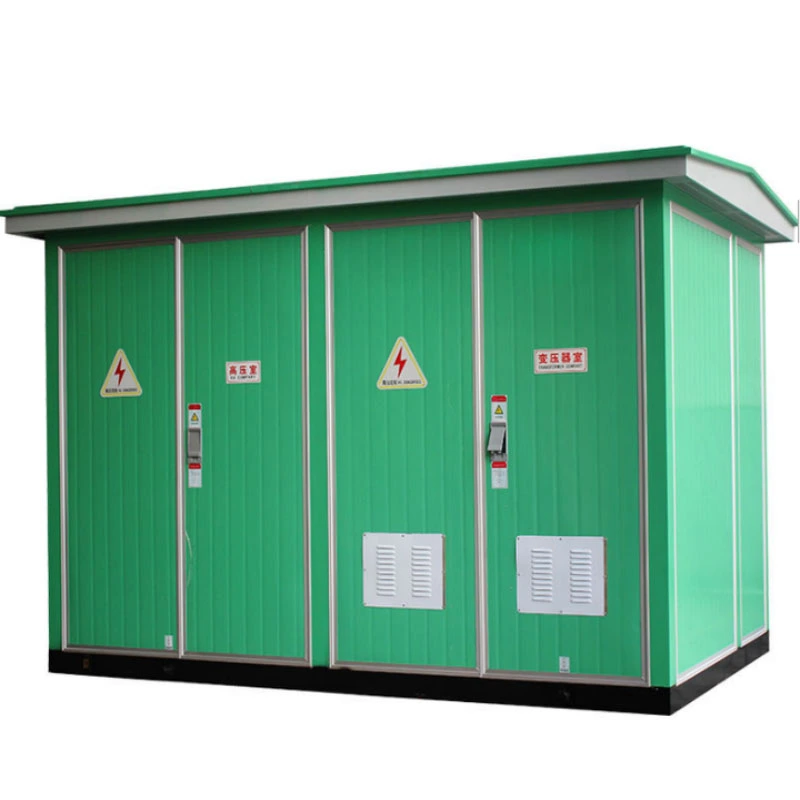

Paano Pumili sa Pagitan ng Amerikano atMga Uri ng European Substationpara sa Iyong Proyekto?

Kapag sinusuri ang mga kwalipikadong supplier ng Box-Type Transformer Substation, madalas itanong ng mga engineering procurement team: Dapat ba nating tukuyin ang mga pamantayan sa disenyo ng American o European para sa ating distribution network? Ang sagot ay depende sa magagamit na lugar ng site, mga kagustuhan sa grid ng rehiyon, at kapaligiran sa pag-install.

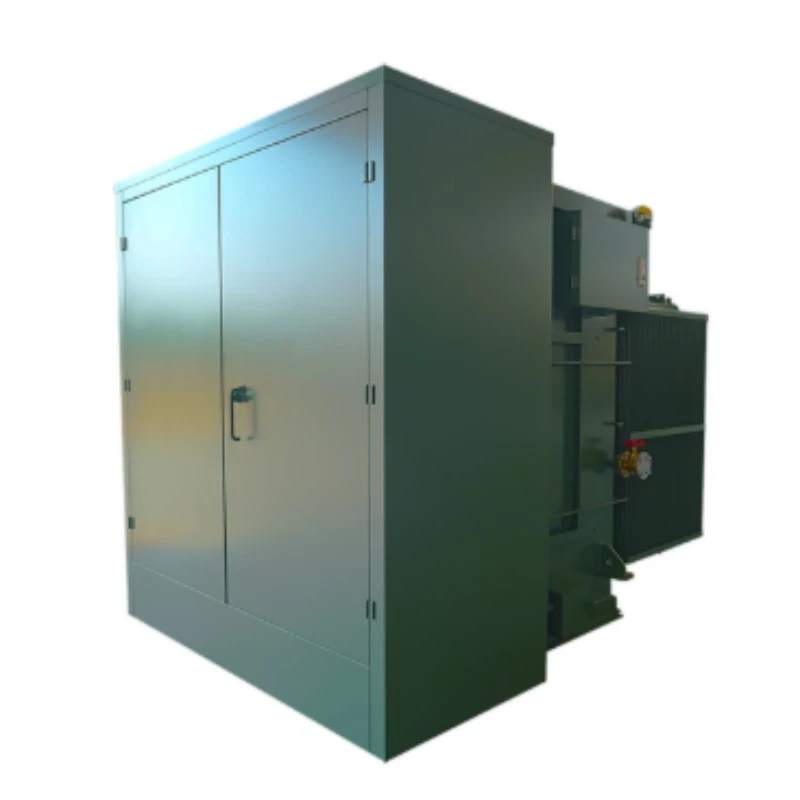

Ang mga American-type na substation ay nagtatampok ng natatanging tatlong-compartment na disenyo—transformer, high-voltage, at low-voltage section—na ang transformer compartment ay karaniwang gumagamit ng ganap na selyadong, oil-immersed unit. Binibigyang-diin ng disenyong ito ang compact footprint, na nag-aalok ng humigit-kumulang isang-ikatlo hanggang isang-limang dami ng mga European-type na unit na may katumbas na kapasidad. Ang pinababang volume ay ginagawa itong partikular na angkop para sa mga panlabas na instalasyon sa mga pamayanan ng tirahan, mga network ng pamamahagi ng lunsod, at mga bakuran na limitado sa espasyo kung saan ang mga gastos sa lupa ay napakataas.

Hindi tulad ng disenyong European na nakabatay sa silid na nagbibigay-priyoridad sa pag-access sa serbisyo, ang pagsasaayos ng uri ng Amerika ay na-optimize para sa density. Ang sealed tank na disenyo ay nag-aalis ng pangangailangan para sa malawak na maintenance corridors, na nagpapahintulot sa pag-install sa mga nakakulong na espasyo tulad ng mga gilid ng kalsada, maliliit na utility plot, o sa loob ng mga residential compound. Ang kahusayan sa espasyo na ito ay direktang isinasalin sa makabuluhang pagtitipid sa gastos sa pagkuha ng lupa para sa mga developer at utility.

Paano Tinitiyak ng Lugao ang Dielectric Integrity sa isang Compact Enclosure?

Ang mga substation na uri ng Amerikano ay dapat makatiis sa mga pag-alon ng kidlat, pagpapalit ng mga overvoltage, at tuluy-tuloy na pag-load-induced thermal stress sa loob ng makabuluhang pinababang volume.LugaoAng mga American Type Substation ay inengineered gamit ang mga high-dielectric na pundasyon na napatunayan sa pamamagitan ng mahigpit na pagsubok: ang dalas ng kuryente ay nakatiis sa 42 kV sa loob ng isang minuto at ang kidlat ay nakatiis sa 75 kV sa mataas na boltahe na bahagi. Ang mga threshold na ito ay nakakatugon o lumalampas sa parehong American (ANSI/IEEE) at internasyonal na mga pamantayan, na nagpoprotekta sa mga internal na paikot-ikot na transformer at mga bahagi ng switchgear mula sa mga abala sa grid.



Ang compact na disenyo ay nangangailangan ng mahusay na thermal management. Ang aming full-load na temperatura ay tumataas—humigit-kumulang 45.1 K sa mataas na boltahe na paikot-ikot at 52.9 K sa mababang boltahe na paikot-ikot—ay patuloy na nananatili sa loob ng mga iniresetang limitasyon ng IEEE. Kasama sa disenyo ng enclosure ang mga naka-optimize na ventilation pathway at heat-dissipation surface na aktibong naglalabas ng init palayo sa mga kritikal na bahagi, na pumipigil sa mga localized hotspot na nagpapababa sa pagkakabukod ng papel at nagpapabilis ng pagtanda ng langis sa sealed tank environment.

Anong mga Structural at Environmental Protection ang Pinagsama?

Nalantad sa lagay ng panahon, alikabok, at mga aksidenteng epekto, ang compact substation enclosure ay nagsisilbing unang depensa laban sa pagkasira ng kapaligiran. Ang mga substation ng Lugao American-type ay nakakamit ng mga rating ng proteksyon ng IP44, na nagbibigay ng epektibong panlaban laban sa solidong particle na pumasok at mga splashes ng tubig, na ginagawang perpekto ang mga ito para sa mga open-yard installation na nakalantad sa mga elemento. Binuo mula sa corrosion-resistant steel na may mga anti-corrosion surface treatment, ang housing ay lumalaban sa matinding ambient temperature, mataas na kahalumigmigan, at corrosive na kapaligiran sa baybayin, na tinitiyak ang integridad ng istruktura para sa mga dekada ng serbisyo.



Ang ganap na selyadong kompartamento ng transpormer ay nagbibigay ng karagdagang layer ng proteksyon sa kapaligiran. Hindi tulad ng mga nakasanayang unit na puno ng langis na nangangailangan ng mga conservator tank at silica gel breather, ang mga American-type na unit ng Lugao ay nagtatampok ng ganap na selyadong disenyo na pumipigil sa pagpasok ng moisture at oil oxidation, na inaalis ang maintenance na nauugnay sa pagpapalit ng breather at oil top-up.

Paano Pinapatunayan ng Lugao ang Kakayahan ng Short-Circuit sa Mga Compact na Disenyo?

Ang mga network ng pamamahagi ay hindi maiiwasang makaranas ng fault currents. Ang kakayahan ng isang substation na makaligtas sa mga kaganapang ito nang walang panloob na pagpapapangit o pinsala sa busbar ay hindi mapag-usapan. Sinusuri ang mga Lugao American Type Substation para sa short-circuit withstand—kabilang sa mga halimbawang rating ang 20 kA RMS sa high-voltage side—na may mga post-test inspection na nagkukumpirma sa integridad ng busbar joint at zero structural deformation. Ang siksik at matibay na istraktura ng tangke ay aktwal na nagpapahusay ng mekanikal na lakas sa pamamagitan ng pagliit ng mga panloob na span na maaaring lumihis sa ilalim ng mga puwersang electromagnetic, na tinitiyak sa mga inhinyero ng proyekto na ang aming mga substation ay nagpapanatili ng katatagan ng system sa ilalim ng pinaka-hinihingi na mga kondisyon ng pagkakamali.

Anong Kapasidad, Boltahe, at Mga Opsyon sa Configuration ang Maibibigay ng Lugao?

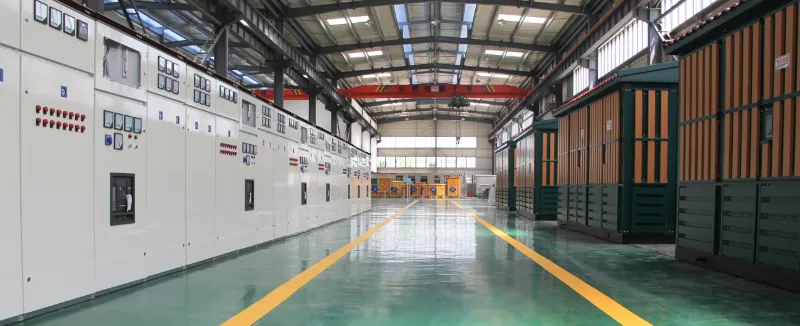

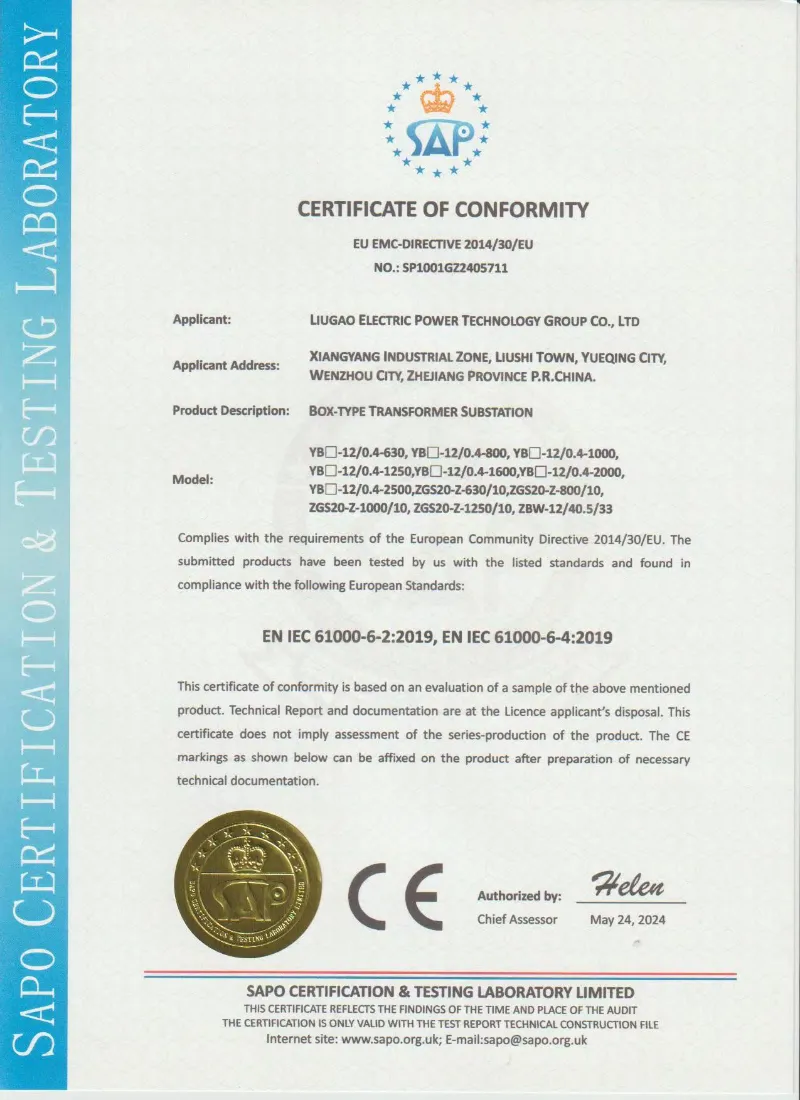

Ang Lugao's ISO9001 at SGS-certified production workshop, na nilagyan ng mga propesyonal na assembly lines at full-power test bays, ay gumagawa ng mga American Type Substation na mahigpit na naaayon sa ANSI, IEEE, GB, CE, at CCC na mga internasyonal na pamantayan, na sumusuporta sa direktang pag-deploy ng plug-and-play nang walang magastos na pagbabago sa site.

Mga Klase ng Boltahe at Saklaw ng Kapasidad

30kV / 35kV American Type Substation：Idinisenyo para sa mga substation ng pamamahagi ng utility, mga sistema ng kolektor ng wind farm, at mga mabibigat na sonang pang-industriya na nangangailangan ng pagbabago ng medium-voltage na may matatag na short-circuit withstand at mababang antas ng partial discharge. Nagtatampok ng compact na tatlong-compartment na layout na na-optimize para sa panlabas na pag-install.
24kV (20kV) Smart/Compact Box Substation：Nilagyan ng mga intelligent na module sa magkabilang panig ng HV at LV, na nagpapagana ng remote control, sensing, signaling, at regulasyon para sa mga application ng state grid automation. Angkop para sa mga matataas na gusali sa lunsod, mga bahay na tirahan, at imprastraktura ng munisipyo.
11kV / 10kV Distribution Substation：Tamang-tama para sa mga commercial complex, residential na komunidad, at rural electrification projects. Nagtatampok ng corrugated tank design o dry-type na mga opsyon sa transformer, inaalis ang mga kinakailangan sa pagpapanatili ng conservator at tinitiyak ang maaasahang operasyon sa malupit na panlabas na kapaligiran.

Mga Opsyon sa Transformer at Switchgear

Nag-aalok ang Lugao ng mga nababagong panloob na pagsasaayos upang tumugma sa mga partikular na kinakailangan ng proyekto:

· Uri ng Transformer: Ganap na selyadong nababad sa langis(S9, S11, S13, SH15) o dry-type (SCB10, SCB11, SCBH15) na mga opsyon, na tumutugma sa kaligtasan sa sunog at mga kagustuhan sa kapaligiran. Ang sealed tank na disenyo ay nag-aalis ng pangangailangan para sa oil conservator at breather maintenance.

· High-Voltage Switchgear:XGN15, HXGN17, o KYN28A cabinet na may mga configuration ng switch ng load o vacuum circuit breaker, sumusuporta sa ring network, terminal, o dual power supply mode.

· Pamamahagi ng Mababang Boltahe:GGD, GCS, o MNS switchgear na may mga function ng papasok, papalabas, at reaktibong kompensasyon, na sumusuporta sa mga istrukturang panel-type o cabinet-mounted.

Paano Piliin ang Ideal na American-Type Substation para sa Space-Constrained Urban Sites?

Para sa mga tradisyunal na substation na may maraming espasyo sa sahig, ang mga kumbensyonal na uri ng gusali ay nananatiling magagawa. Gayunpaman, ang mga pamayanang residential sa lunsod, masikip na distritong pangkomersiyo, at mga instalasyon sa tabing daan ay humihiling ng mga solusyong naka-optimize sa espasyo. Ang mga substation na uri ng Amerikano, kasama ang kanilang compact volume (isang-katlo hanggang isang-ikalima ng mga katumbas na uri ng Europa), ay partikular na angkop para sa mga aplikasyong ito kung saan ang mga gastos sa lupa ay napakababa. Nag-aalok ang Lugao ng customized na footprint optimization, na binabawasan ang pangkalahatang mga kinakailangan sa ground area sa pamamagitan ng paggamit ng high-density switchgear at pinagsamang mga disenyo ng transformer. Ang pinababang footprint ay nagbibigay-daan sa pag-install sa maliliit na utility plot, sa loob ng mga residential compound, o sa tabi ng mga daanan nang hindi nakakaabala sa umiiral na imprastraktura.

Panoorin ang Aming Linya ng ProduksyonVideo

Damhin mismo ang kahusayan sa paggawa ng American Type Substation ng Lugao:
