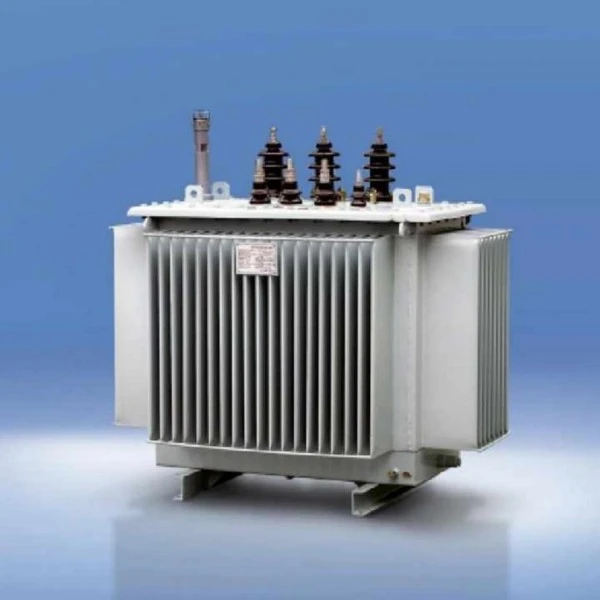

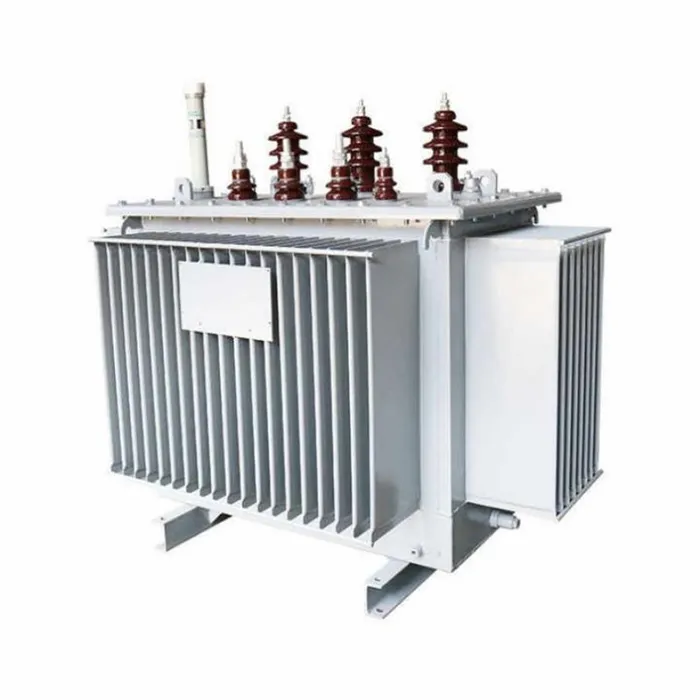

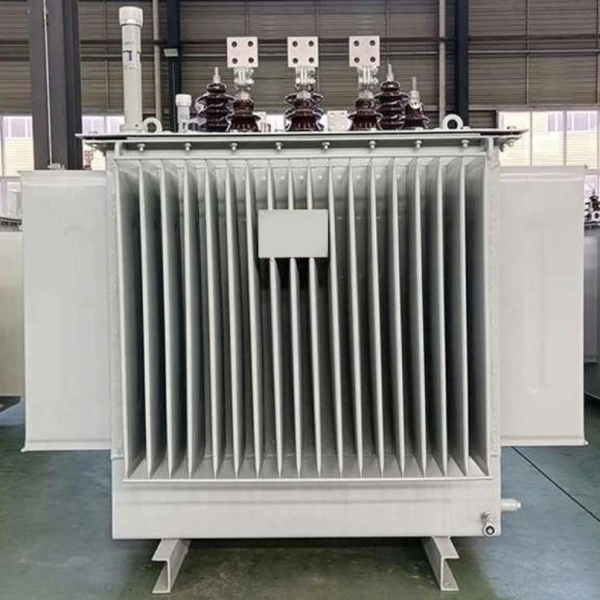

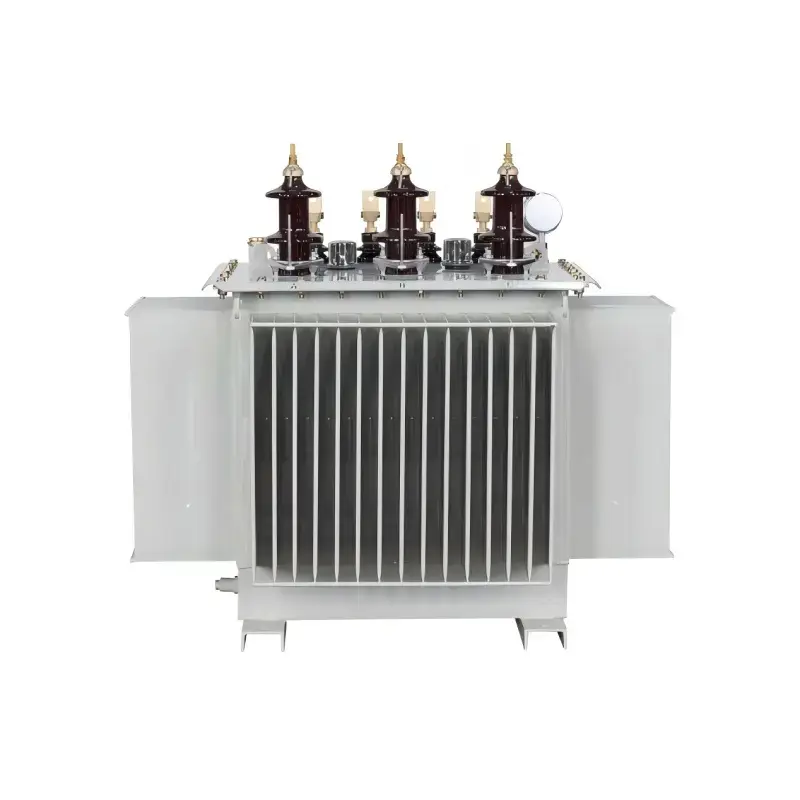

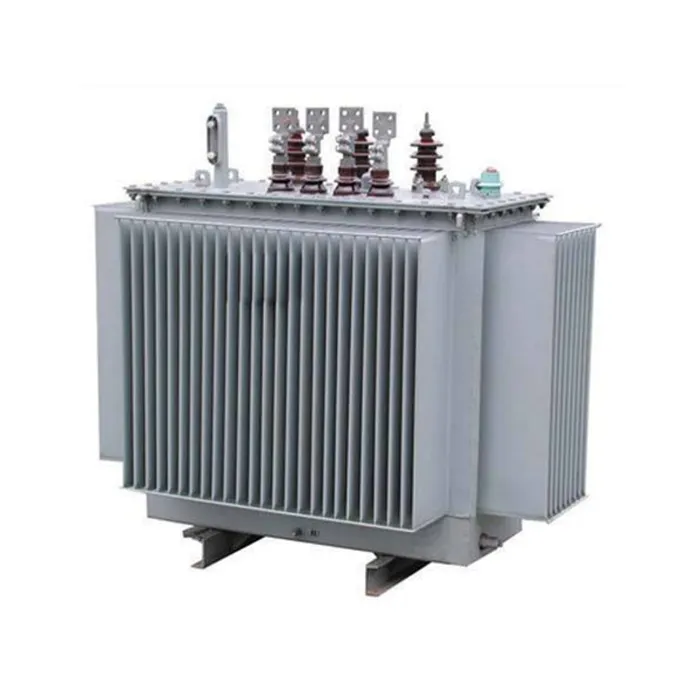

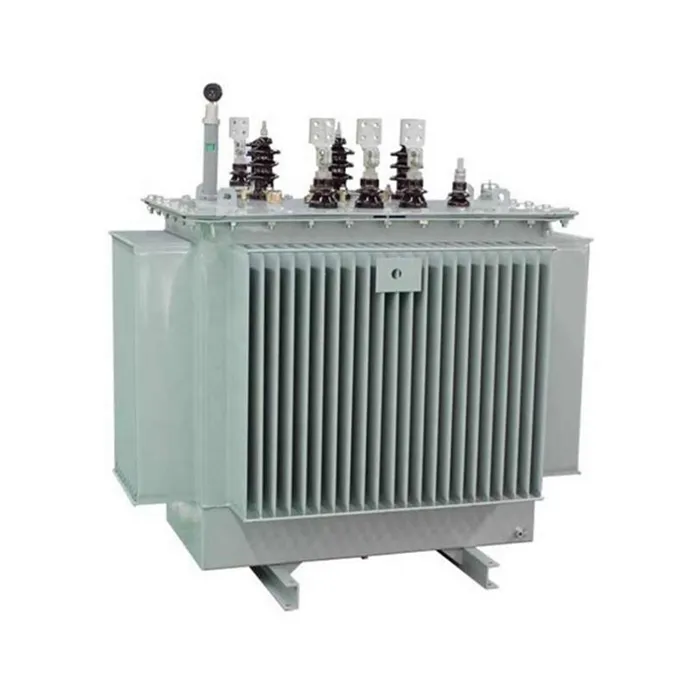

S9 Three Phase Oil-Filled Low Voltage Transformer

Ang S9 Three Phase Oil-Filled Low Voltage Transformer ng aming kumpanya ay isang lubos na maaasahang power device na partikular na idinisenyo para sa mga low-voltage power distribution system. Ang pagbili ng produktong ito ay nagbibigay sa iyo ng de-kalidad na transpormer na pinagsasama ang matatag na pagganap sa pagiging epektibo sa gastos, malawakang naaangkop sa mga pang-industriyang planta, komersyal na gusali, at mga sitwasyon ng pamamahagi ng kuryente sa tirahan. Gumagamit ang produktong ito ng mataas na kalidad na cold-rolled silicon steel sheet at high-purity na copper windings. Ang na-optimize na core structure nito ay epektibong binabawasan ang hysteresis at eddy current loss, na tinitiyak ang pangmatagalang matatag at maaasahang operasyon. Ang oil-immersed insulation cooling system ay nagbibigay ng mahusay na heat dissipation at overload capacity, na nagpapanatili ng stable na output voltage kahit na sa ilalim ng mga kondisyon ng pagbabagu-bago ng boltahe o makabuluhang pagbabago sa pagkarga. Ang ganap na selyadong istraktura ay epektibong naghihiwalay ng panlabas na kahalumigmigan at mga dumi, nagpapahaba ng tagal ng kagamitan at binabawasan ang dalas ng pagpapanatili.

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto

Mga Tampok ng Produkto

Matipid sa Enerhiya at Mababang Pagkawala:Kung ikukumpara sa nakaraang serye ng S7, ang S9 transformer ay nagtatampok ng average na pagbawas sa pagkawala ng walang load na humigit-kumulang 10%, isang pagbawas sa pagkawala ng load na humigit-kumulang 22%, at isang mas makabuluhang pagbawas sa kasalukuyang walang-load na halos 46%. Ito ay isang pambansang na-promote na produkto sa pagtitipid ng enerhiya noong panahong iyon.

Maaasahang Structural Design:

Core:S9 oil-immersed transformer na ginawa mula sa mataas na kalidad na cold-rolled grain-oriented na silicon steel, na gumagamit ng ganap na hilig na three-step lap joint core structure, na epektibong binabawasan ang pagkawala at ingay.

Windings:Ang high-voltage winding ay gumagamit ng isang multi-layer cylindrical na istraktura, habang ang low-voltage na winding ay gumagamit ng isang cylindrical o pinahusay na helical na istraktura na may mga longitudinal oil ducts, na nagpapataas ng heat dissipation at mekanikal na lakas.

Proseso ng Pangkabit:Gumagamit ang lahat ng mga fastener ng self-locking anti-loosening nuts, at idinagdag ang isang core positioning structure upang matiyak ang katatagan sa panahon ng transportasyon at pangmatagalang operasyon, na inaalis ang pangangailangan para sa pangunahing inspeksyon at pagpapanatili ng lifting.

Ganap na Nakatatak na Istraktura (S9-M Series):Ang tangke ng transformer ng pamamahagi ng S9 ay idinisenyo na may mga corrugated panel na nagbibigay ng function sa paghinga upang mabayaran ang mga pagbabago sa dami ng langis, na inaalis ang tradisyonal na conservator. Ang ganap na selyadong istraktura na ito ay ganap na naghihiwalay ng langis ng transpormer mula sa panlabas na hangin, na epektibong pumipigil sa pagpasok ng oxygen at moisture, at sa gayon ay naantala ang pagtanda ng insulating oil.

Komprehensibong Proteksyon sa Kaligtasan: S9 Three Phase Oil-Filled Low Voltage Transformernilagyan ng mga bahagi tulad ng pressure relief valve, dial thermometer, at gas relay, na agad na naglalabas ng presyon kapag ang panloob na presyon ay nagiging masyadong mataas, na tinitiyak ang ligtas na operasyon ng kagamitan.

Mga Bentahe ng Mga Tampok

Malaking Nabawasang Gastos sa Operating:Ang pangunahing bentahe ay nakasalalay sa kahusayan ng enerhiya. Kung ikukumpara sa serye ng S7, ang mga gastos sa pagpapatakbo ng produkto ng S9 ay nababawasan ng humigit-kumulang 19%, na nagreresulta sa malaking pagtitipid ng kuryente sa pangmatagalang operasyon.

Mataas na pagiging maaasahan sa pagpapatakbo:Sa pinahusay na suporta sa dulo ng coil, isang bagong insulation structure, at short-circuit-resistant na disenyo, ang kakayahang makatiis ng biglaang mga short circuit ay makabuluhang pinahusay. Naipasa nito ang biglaang mga short-circuit na pagsusulit sa isang sentro ng pagsubok na kinikilala ng bansa, na tinitiyak ang matatag na operasyon kahit na sa ilalim ng masamang mga kondisyon tulad ng pagbabagu-bago ng grid.

Napakababang Gastos sa Pagpapanatili:Ang ganap na selyadong istraktura ay nag-aalis ng pangangailangan na palitan ang transpormer na langis sa panahon ng normal na buhay ng serbisyo nito, na lubhang nakakabawas sa karga ng trabaho at mga gastos sa pagpapanatili.

Mataas na kakayahang umangkop at Aesthetic na Disenyo:Ang disenyo ng corrugated tank ay hindi lamang nagpapabuti ng kahusayan sa pag-alis ng init ngunit nagreresulta din sa isang mas compact at aesthetically kasiya-siyang produkto, na binabawasan ang footprint ng pag-install.

Ang mga produkto ay umaangkop sa kapaligiran

Mga Sitwasyon ng Application

Ang S9 Three Phase Oil-Filled Low Voltage Transformer ay pangunahing ginagamit sa mga terminal power distribution application kung saan ang 10kV o 35kV na mataas na boltahe na kuryente ay kailangang i-convert sa 400V na mababang boltahe na kuryente. Kasama sa mga partikular na sitwasyon ang:

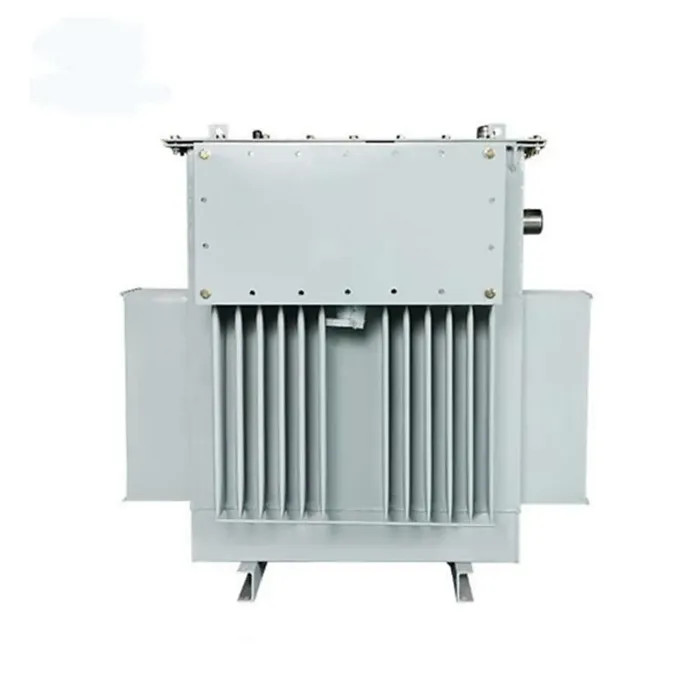

Nakalakip na Uri (S9-M Series): Partikular na angkop para sa mga industriya tulad ng petrolyo at pagproseso ng kemikal. Ang mga kapaligirang ito ay karaniwang naglalaman ng malalaking halaga ng langis at mga kemikal; ang ganap na selyadong istraktura ay epektibong naghihiwalay ng mga corrosive na gas, pinoprotektahan ang mga panloob na bahagi, at tinitiyak ang ligtas na operasyon.

Uri ng Hindi Sarado (S9 Series):Malawakang ginagamit sa mga negosyong pang-industriya at pagmimina, mga site ng konstruksiyon, mga pamayanang tirahan, mga sentro ng komersyo, mga paliparan, mga istasyon ng tren, at iba pang mga pangkalahatang gusaling pang-industriya at sibil bilang mga hub ng pamamahagi ng kuryente.

Imprastraktura at Agrikultura:Karaniwang ginagamit sa mga subway, drilling platform, oil production platform, at urban at rural agricultural power grids para magbigay ng stable na power supply para sa iba't ibang kagamitan.

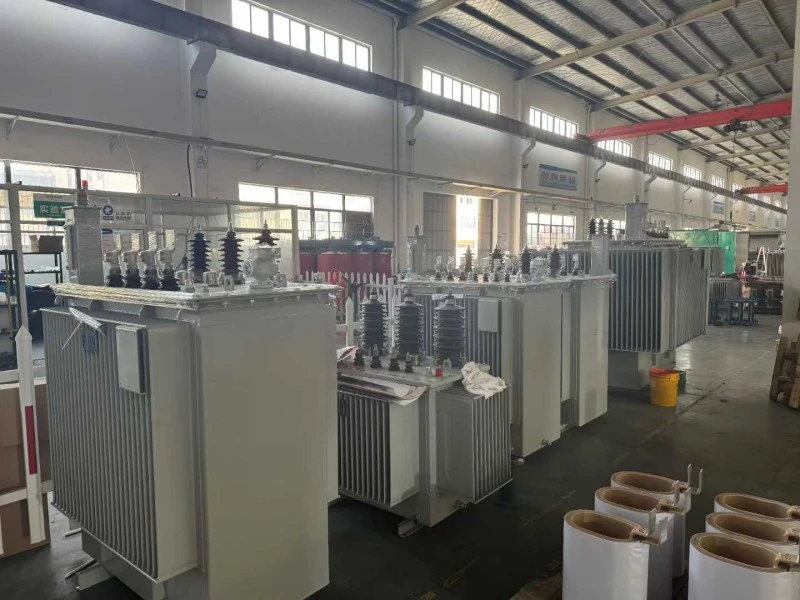

Mga Detalye ng Produksyon

Ang three-phase oil-filled na transpormer ay sumailalim sa malawak na pag-optimize sa mga detalye ng produkto. Sa pamamagitan ng pinong disenyo ng mga pangunahing bahagi tulad ng core, coils, tangke ng langis, at mga fastener, nakakamit nito ang mababang pagkawala, mataas na pagiging maaasahan, at mga katangiang walang maintenance.

Ang istraktura at proseso ng pangunahing bahagi

FAQ

Ano ang isang S9 three-phase oil-immersed distribution transformer?

Ang S9 three-phase oil-immersed distribution transformer ay isang power distribution device na ginagamit para pababain ang medium-voltage na kuryente, tulad ng 6kV, 10kV, 11kV o 13.8kV, sa mababang boltahe na kuryente tulad ng 0.4kV, 0.415kV o 0.433kV. Ito ay malawakang ginagamit sa mga pang-industriya na halaman, komersyal na gusali, mga pamayanan ng tirahan, mga lugar ng pagmimina, mga grids ng kuryente at mga sistema ng pamamahagi ng utility.

Maaari bang ipasadya ang boltahe ratio ng S9 oil-immersed transformer?

Oo. Maaaring i-customize ng Lugao ang ratio ng boltahe ayon sa lokal na grid at mga kinakailangan sa proyekto. Kasama sa mga karaniwang opsyon ang 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV at iba pang naka-customize na kumbinasyon ng boltahe. Ang pangkat ng vector, hanay ng pag-tap, dalas at mga accessory ay maaari ding i-customize.

Anong hanay ng kapasidad ang magagamit para sa transpormer na ito?

Ang S9 oil-immersed distribution transformer ay maaaring ibigay sa iba't ibang rate ng kapasidad ayon sa mga kinakailangan ng proyekto. Kasama sa mga karaniwang kapasidad ang 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA at 2500kVA. Mangyaring makipag-ugnayan sa Lugao para sa angkop na pagpili ng modelo batay sa iyong pangangailangan sa pagkarga.

Ano ang pagkakaiba sa pagitan ng S9 at S11 na oil-immersed na mga transformer?

Kung ikukumpara sa serye ng S9, angSerye ng S11kadalasan ay may mas mababang pagkawala ng walang-load at mas mahusay na pagganap sa pagtitipid ng enerhiya. Ang S9 transformer ay malawakang ginagamit sa maraming proyekto sa pamamahagi dahil sa matatag na operasyon nito, mature na disenyo at pagiging epektibo sa gastos. Ang huling pagpili ay depende sa badyet ng proyekto, mga kinakailangan sa kahusayan, mga lokal na pamantayan at mga kondisyon sa pagpapatakbo.

Angkop ba ang S9 oil-filled na transpormer para sa panlabas na pag-install?

Oo. Ang transpormer na puno ng langis ng S9 ay maaaring idisenyo para sa panlabas na pag-install. Maaari itong nilagyan ng selyadong tangke ng langis, anti-corrosion coating, pressure relief valve, thermometer, oil level indicator at iba pang mga accessory ng proteksyon ayon sa mga kinakailangan ng proyekto. Para sa malupit na kapaligiran, mangyaring magbigay ng altitude, temperatura sa paligid, halumigmig at antas ng polusyon bago ang pagsipi.

Anong paraan ng paglamig ang ginagamit ng transpormer na ito?

Ang S9 oil-immersed distribution transformer ay karaniwang gumagamit ng ONAN cooling, na nangangahulugang Oil Natural Air Natural cooling. Ang langis ng transpormer ay natural na umiikot sa loob ng tangke upang maglipat ng init, habang ang panlabas na tangke ay nagpapalabas ng init sa pamamagitan ng natural na paglamig ng hangin.

Maaari bang magbigay ng OEM o customized na serbisyo ng transpormer ang Lugao?

Oo. Nagbibigay ang Lugao ng OEM at customized na mga serbisyo ng transformer. Kasama sa mga opsyon sa pag-customize ang na-rate na kapasidad, ratio ng boltahe, dalas, pangkat ng vector, hanay ng pag-tap, disenyo ng enclosure, mga accessory ng transformer, kulay ng pagpipinta, nameplate at mga kinakailangan sa packaging.

Serbisyo pagkatapos ng pagbebenta ng produkto

1. Pagkatapos na mai-install ang transpormer at maisagawa sa lugar, ito ay garantisadong walang tagas, at ang pintura ay garantisadong hindi mapupuksa o kumukupas. Isang 5-taong warranty ang ibinigay; anumang mga problema sa kalidad na nagaganap sa ilalim ng normal na paggamit sa loob ng panahon ng warranty ay saklaw ng warranty.

2. Ang lahat ng mga produkto ay saklaw ng panghabambuhay na serbisyo, na tinitiyak ang pagkakumpleto ng mga accessory ng produkto.

3. Ang buhay ng serbisyo ay hindi bababa sa 30 taon.

4. Kung sakaling mabigo ang kagamitan, tutugon ang supplier sa loob ng isang oras pagkatapos matanggap ang abiso mula sa mamimili, at magpapadala ng mga teknikal na tauhan sa site sa loob ng 24 na oras sa loob ng bansa.

Pangako sa Serbisyo

1. Ang aming mga produkto ay ginawa sa mahigpit na alinsunod sa mga kinakailangan sa sistema ng pamamahala ng kalidad ng ISO9001-2015, na tinitiyak ang 100% na kalidad ng produkto bago umalis sa pabrika.

2. Nagbibigay ang aming kumpanya ng komprehensibong pre-sales, sales, at after-sales service para matiyak ang kasiyahan ng customer.

1. Nag-aalok ang aming kumpanya ng 60-buwang warranty. Kung sakaling magkaroon ng anumang isyu sa kalidad, aayusin o papalitan namin ang produkto nang walang bayad, na tinitiyak ang 100% na kasiyahan ng customer.

Ang disenyo at pagsubok ng mga transformer ay dapat sumunod sa mga sumusunod na pamantayan:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Mga Power Transformer》

GB/T6451-2015 《Specification at Teknikal na Kinakailangan para sa Oil-Immersed Power Transformers》

JB/T3837-2010 《Paraan ng Pag-compile ng Mga Pagtukoy sa Uri para sa Mga Produkto ng Transformer》

GB/T311.1-3.11-97 《Insulation Coordination at High Voltage Testing Techniques para sa High Voltage Transmission at Transformation Equipment》

GB10237-88 《Mga Antas ng Insulation at Mga Pagsusuri sa Dielectric para sa Mga Power Transformer—Mga Panlabas na Insulation Air Clearance》

GB7595-87 《Pamantayan ng Kalidad para sa Transformer Oil sa Serbisyo》

GB7328-87 《Pagsukat ng Antas ng Tunog para sa mga Transformer》

GB7534-87 《Pagsukat ng Partial Discharge》

GB/T15164-94 《Gabay sa Pag-load para sa mga Oil-Immersed Power Transformer》

DL/T586-95 《Patnubay na Teknikal para sa Pangangasiwa sa Paggawa ng mga Gumagamit ng Power Equipment》

GB/T311.1-3.11-97 《Insulation Coordination at High Voltage Testing Techniques para sa High Voltage Transmission at Transformation Equipment》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Pag-uuri ng Kalidad ng Produkto para sa Oil-Immersed Power Transformer》

ZBK41005-89 《Antas ng Tunog ng 6-220KV Transformer》
