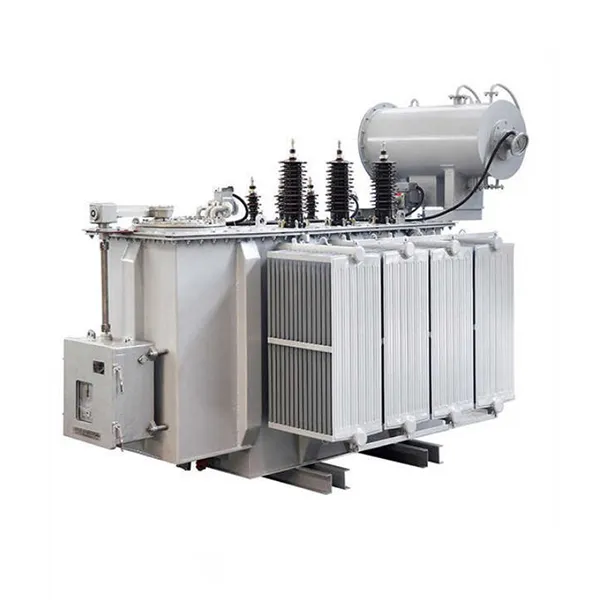

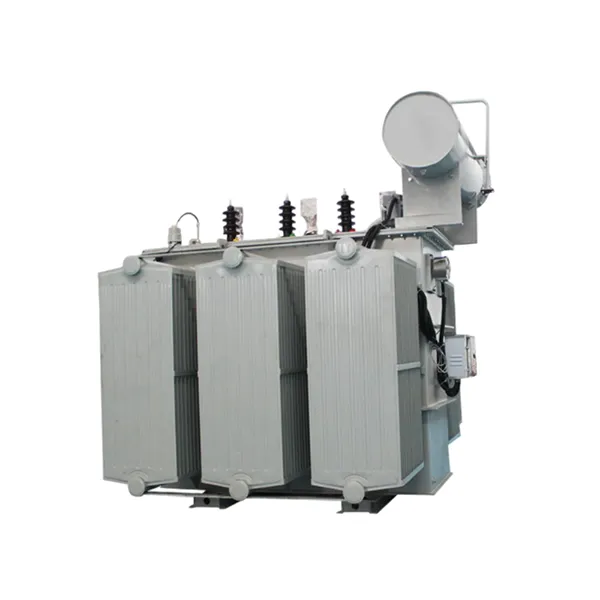

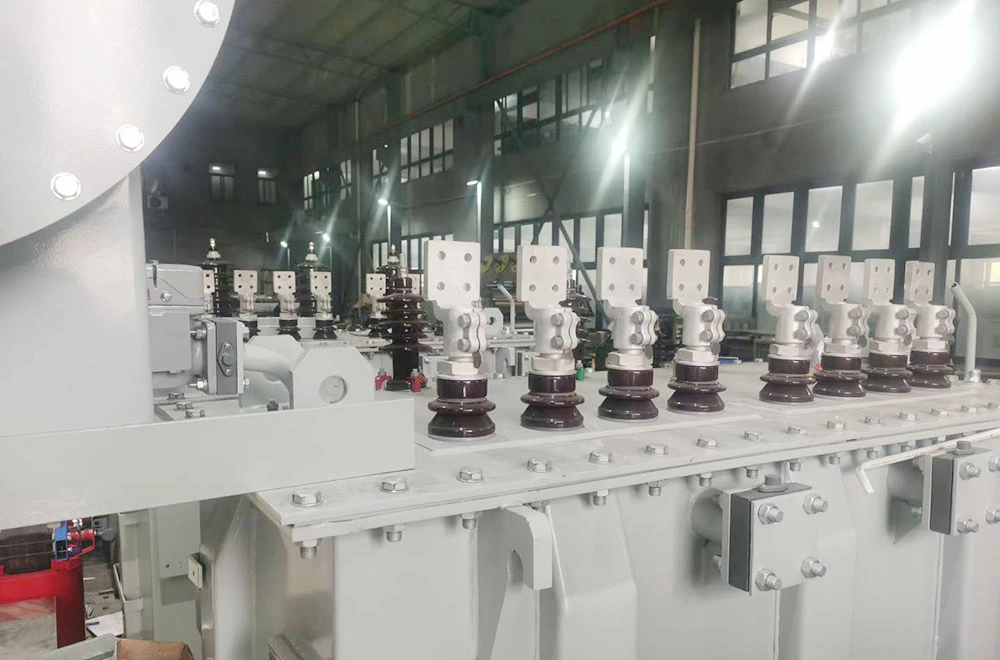

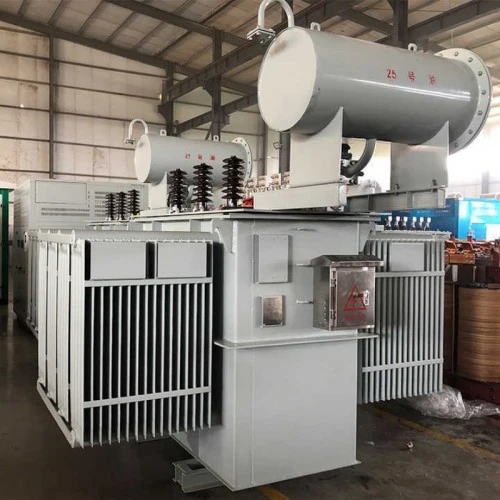

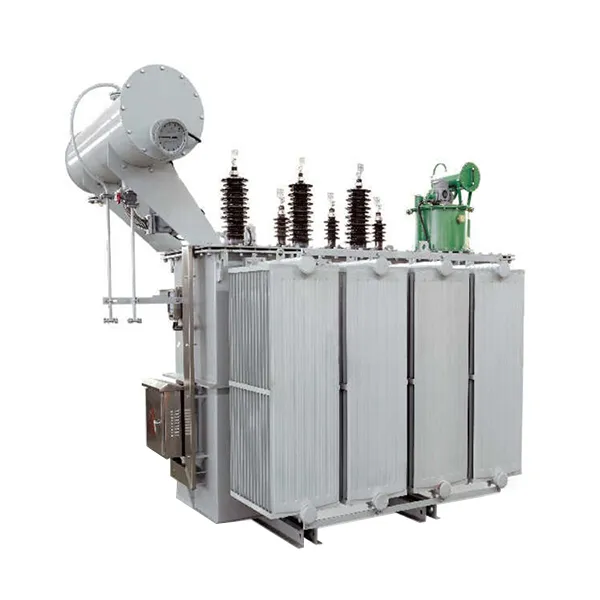

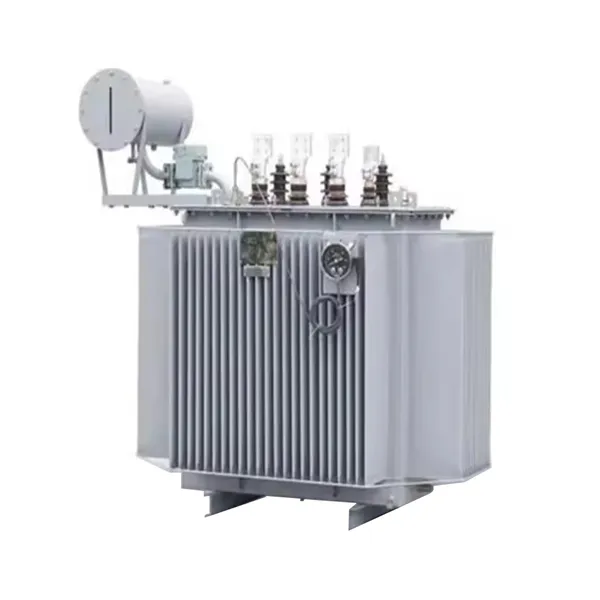

500kva Oil Immersed Outdoor High Voltage Transformer

Itong three-phase oil-immersed outdoor high-voltage transformer, na na-rate sa 500kVA, ay idinisenyo upang i-step down ang matataas na boltahe gaya ng 10kV o 35kV sa mababang boltahe na antas tulad ng 0.4kV, na ginagawa itong perpekto para sa mga terminal distribution system. Nagtatampok ang transformer ng core na gawa sa high-permeability na cold-rolled grain-oriented na silicon steel na may stepped lap joint na disenyo, na epektibong binabawasan ang hysteresis at eddy current losses. Ang mga halaga ng pagkawala ng walang load ay higit na lumalampas sa mga pambansang pamantayan.

Ang parehong mataas na boltahe at mababang boltahe na windings ay ginawa mula sa oxygen-free copper conductor. Ang low-voltage winding ay gumagamit ng isang foil-wound configuration na may mga longitudinal oil ducts, na lubos na nagpapahusay sa mekanikal na lakas at short-circuit withstand na kakayahan. Ang ganap na selyadong disenyo ng corrugated tank ay nagbibigay ng mahusay na pag-aalis ng init habang awtomatikong binabayaran ang mga pagbabago sa dami ng langis. Pinipigilan ng disenyo na ito ang pakikipag-ugnayan sa pagitan ng insulating oil at ambient air, inaalis ang oksihenasyon ng langis at pagpasok ng moisture, at sa gayon ay nagpapahaba ng buhay ng serbisyo.

Sinusuportahan ng oil-immersed transformer ang maraming hanay ng pag-tap (±5%, ±2×2.5%) para ma-accommodate ang mga pagbabago sa boltahe ng grid. Ang compact, matatag na konstruksyon nito ay nababagay sa mga naka-mount na poste, platform, o ground-level na outdoor installation, na tinitiyak ang maaasahang pagganap sa iba't ibang klimatiko na kondisyon.

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto

Mga Pangunahing Tampok

High Energy Efficiency: Gumagamit ng high-permeability silicon steel at isang na-optimize na core structure, na binabawasan ang pagkawala ng walang load ng higit sa 15% kumpara sa mga conventional na produkto, na naghahatid ng masusukat na pagtitipid ng enerhiya sa buong buhay ng kagamitan.

Ganap na Naka-sealed na Konstruksyon: Ang disenyo ng corrugated tank ay nag-aalis ng pangangailangan para sa isang conservator, na pumipigil sa oksihenasyon ng langis at pagsipsip ng moisture, na nagpapagana ng operasyon na walang maintenance.

Superior Weather Resistance: Gumagana nang mapagkakatiwalaan sa mga ambient na temperatura mula -25°C hanggang +40°C at sa mga altitude hanggang 1000 metro. Tinitiyak ng proteksyon ng IP54 ang paglaban sa alikabok at ulan.

Mataas na Kakayahang Makatiis ng Short-Circuit: Ang mga windings ay mekanikal na pinalakas ng isang matatag na sistema ng pang-clamping, na nakapasa sa mga pagsubok sa epekto ng short-circuit upang matiyak ang kaligtasan sa panahon ng mga grid fault.

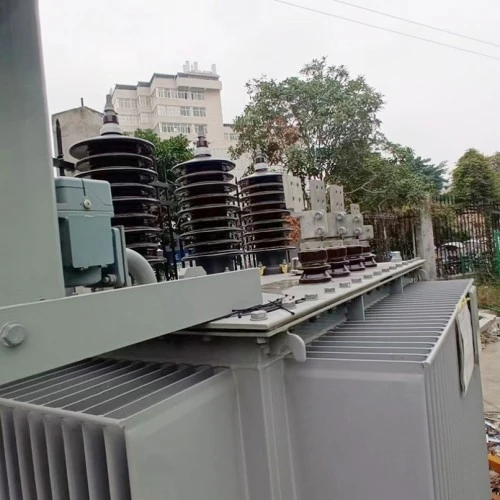

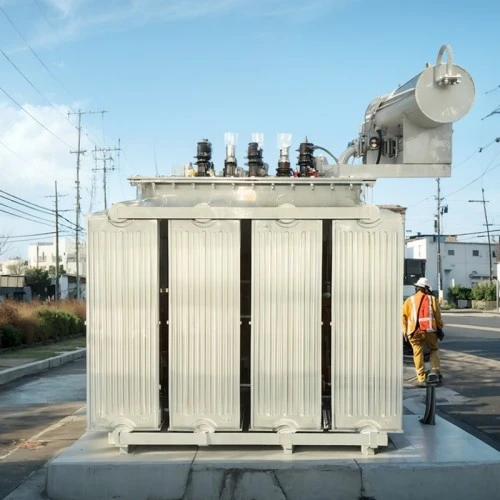

Flexible na Pag-install: Ang mga compact na dimensyon ay sumusuporta sa poste-mounted, platform, o ground-level na pag-install, na umaangkop sa parehong mga hadlang sa urban at rural na site.

Pangunahing Mga Sitwasyon ng Application

Urban Power Distribution Networks: Angkop para sa mga residential area, commercial districts, at industrial parks kung saan kinakailangan ang maaasahang terminal distribution.

Mga Pasilidad na Pang-industriya: Nagbibigay ng matatag na mababang boltahe na kapangyarihan sa mga pabrika ng pagmamanupaktura, mga linya ng pagpoproseso, at mabibigat na makinarya, na humahawak ng pabagu-bagong mga karga nang madali.

Mga Proyekto ng Renewable Energy: Malawakang ginagamit sa photovoltaic at wind power generation system para sa mga step-up o distribution application, na may malakas na kakayahang umangkop sa mga panlabas na kapaligiran.

Konstruksyon ng Infrastruktura: Na-deploy sa mga paliparan, subway system, ospital, at data center kung saan kritikal ang pagiging maaasahan ng mataas na supply ng kuryente.

Pansamantala at Pang-emergency na Power Supply: Ang compact at transportable na disenyo ay ginagawa itong perpekto para sa mga pansamantalang substation o mga sitwasyong pang-emergency na repair.

Mga Detalye ng Produksyon

Pangunahing Materyal at Proseso ng Paggawa

Ang core ay ginawa gamit ang high-permeability cold-rolled grain-oriented silicon steel na may 45° stepped lap joint na disenyo. Ang mga core lamination ay precision-shear at awtomatikong nakasalansan upang matiyak ang masikip na joints at pare-parehong magnetic path. Ang core ay ligtas na nakatali sa semi-dry na glass tape, pinapaliit ang vibration at ingay habang binabawasan ang pagkawala ng walang load.

Paikot-ikot na Istraktura

Parehong mataas ang boltahe at mababang boltahe na paikot-ikot ay sinusugatan gamit ang oxygen-free copper conductor, na nag-aalok ng mataas na electrical conductivity at mababang resistive losses. Ang low-voltage winding ay gumagamit ng isang foil-wound configuration na may pare-parehong inter-layer insulation at longitudinal oil ducts, na makabuluhang nagpapahusay ng mekanikal na lakas at short-circuit withstand na kakayahan.

Insulation at Cooling System

Ang de-kalidad na mineral insulating oil ay nagsisilbing parehong dielectric medium at coolant, na nagbibigay ng mahusay na chemical stability at dielectric strength. Ang oil-paper insulation system ay sumasailalim sa mahigpit na vacuum drying at oil-filling na proseso upang maalis ang natitirang moisture at air bubbles, na tinitiyak ang bahagyang discharge inception na boltahe na higit sa karaniwang mga kinakailangan.

Tank at Istraktura ng Pagtatak

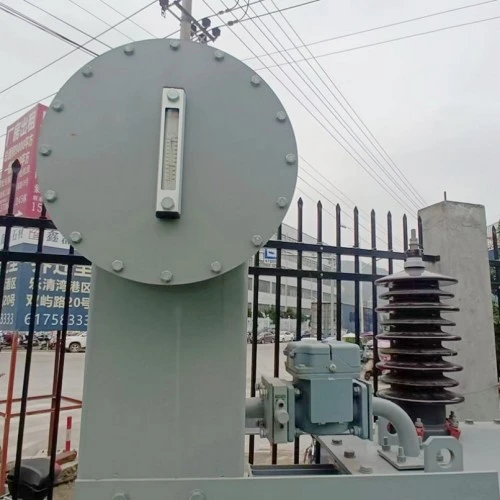

Nagtatampok ang tangke ng corrugated panel na disenyo na nagbibigay ng parehong heat dissipation at thermal expansion compensation, na inaalis ang pangangailangan para sa isang panlabas na conservator. Pinipigilan ng ganap na selyadong istraktura ang oksihenasyon ng langis at pagpasok ng moisture, tinitiyak ang operasyon na walang maintenance sa buong buhay ng serbisyo ng transpormer. Ang pressure relief valve at oil level gauge ay ibinibigay bilang mga standard na safety feature.

Quality at Testing Assurance

Ang bawat isa langis sa ilalim ng tubig panlabas na mataas na boltahe transpormador sumasailalim sa komprehensibong routine at uri ng mga pagsusuri bago ihatid, kabilang ang walang-load na pagkawala at mga pagsukat ng pagkawala ng load, mga short-circuit impedance test, induced over-voltage withstand test, partial discharge tests, at lightning impulse test. Ang lahat ng pangunahing tagapagpahiwatig ng pagganap ay lumampas sa mga kinakailangan ng parehong pambansang pamantayan at mga detalye ng IEC, na tinitiyak ang pangmatagalang matatag na operasyon sa ilalim ng kumplikadong mga kondisyon sa larangan.

Q&A: Mga Pangunahing Insight sa Produkto

Q1: Ano ang 500kVA oil immersed outdoor high voltage transformer, at saan ito ginagamit?

A: Ibinababa ng transpormer na ito ang matataas na boltahe gaya ng 10kV o 35kV sa mababang antas ng boltahe tulad ng 0.4kV, na may kapasidad na 500kVA. Ito ay malawakang ginagamit sa mga urban distribution network, industrial park, renewable energy projects, at infrastructure applications kung saan mahalaga ang outdoor installation at long-term reliability.

Q2: Ano ang gumagawa ng transpormer na ito na mahusay sa enerhiya?

A: Ang kahusayan sa enerhiya ay nakakamit sa pamamagitan ng paggamit ng high-permeability na grain-oriented na silicon steel at isang na-optimize na core joint na disenyo. Binabawasan ng mga feature na ito ang pagkawala ng walang load ng higit sa 15% kumpara sa mga tradisyonal na produkto, na humahantong sa malaking pagtitipid ng kuryente sa buhay ng pagpapatakbo ng transpormer.

Q3: Ano ang mga benepisyo ng ganap na selyadong konstruksyon?

A: Ang ganap na selyadong corrugated tank ay nag-aalis ng pangangailangan para sa isang conservator at breather system. Pinipigilan nito ang insulating oil mula sa pakikipag-ugnay sa hangin sa atmospera, pag-iwas sa oksihenasyon at pagsipsip ng kahalumigmigan. Binabawasan nito ang mga kinakailangan sa pagpapanatili at pinahaba ang buhay ng serbisyo ng parehong langis at transpormer.

Q4: Paano gumaganap ang transpormer na ito sa ilalim ng mga kondisyon ng short-circuit?

A: Ang 500kVA oil immersed outdoor high voltage transformer ay idinisenyo gamit ang mechanically reinforced winding structure at isang matatag na clamping system. Matagumpay itong nakapasa sa mga short-circuit impact test sa mga laboratoryo ng pagsubok na kinikilala ng bansa, na tinitiyak ang maaasahang pagganap at kaligtasan sa panahon ng mga grid fault.

Q5: Anong warranty at after-sales support ang ibinibigay?

A: Nag-aalok kami ng 5-taong warranty na sumasaklaw sa mga depekto sa pagmamanupaktura sa ilalim ng normal na paggamit. Ang panghabambuhay na teknikal na suporta at pagkakaroon ng mga ekstrang bahagi ay ibinigay. Sa kaso ng pagkabigo, tumugon kami sa loob ng isang oras ng abiso at nagpapadala ng mga teknikal na tauhan sa loob ng 24 na oras sa loob ng bansa. Ang transpormer ay dinisenyo para sa isang buhay ng serbisyo na hindi kukulangin sa 30 taon.

Bakit Pumili ng Lugao Power?

Sertipikasyon at Pagtitiyak ng Kalidad

ISO 9001:2008 Quality Management System Certified

May markang CE

I-type ang Mga Ulat sa Pagsubok mula sa National Transformer Quality Supervision and Testing Center

100% Nakagawiang Pagsusuri Bago ang Paghahatid: pagkawala ng load, pagkawala ng load, short-circuit impedance, induced over-voltage, partial discharge, lightning impulse, at higit pa

Pag-iimpake at Paghahatid

Packaging: Wooden crate o weather-resistant wrapped packaging na angkop para sa dagat, lupa, o rail transport

Kundisyon sa Pagpapadala: Puno ng langis, selyadong, sinamahan ng mga ulat sa pagsubok ng pabrika, mga manual ng pagtuturo, at mga guhit sa pag-install

Mga Karaniwang Accessory: Oil level gauge, pressure relief valve, dial thermometer, bushings, grounding bolts, at kumpletong set ng hardware

Pangako sa Serbisyo Pagkatapos ng Pagbebenta

5-Taon na Warranty: Libreng pagkumpuni o pagpapalit para sa mga isyu sa kalidad na nagmumula sa ilalim ng normal na paggamit pagkatapos i-commissioning.

Panghabambuhay na Suporta sa Serbisyo: Teknikal na tulong at pagkakaroon ng mga ekstrang bahagi sa buong lifecycle ng produkto.

30-Year Design Life: Binuo gamit ang mga high-grade na materyales para matiyak ang pangmatagalang pagiging maaasahan.

Emergency Response: Tugon sa loob ng isang oras ng fault notification; domestic on-site na serbisyo sa loob ng 24 na oras.
