High-Performance Box-type Transformer Substation para sa Maaasahang Power Distribution

Ang kakapusan sa lupain sa lunsod, mahabang yugto ng konstruksyon sa lugar, at ang tumataas na pangangailangan para sa mga distributed power network ay kadalasang nagpapagulo sa tradisyonal na pag-deploy ng substation. Nagpapatakbo bilang isang dalubhasang tagagawa ng Box-Type Transformer Substation na nakabase sa China, ang Lugao Power Co., Ltd. ay nag-aalis ng mga bottleneck ng proyektong ito sa pamamagitan ng aming factory-assembled, ganap na pinagsama-samang mga substation na pinagsasama ang medium-voltage switchgear, power transformer, at low-voltage distribution sa isang solong, compact enclosure. Mula noong 2016, ang aming ISO9001 at SGS-certified na pasilidad ay naghatid ng magagaling na American at European-type na substation na nagbabawas sa oras ng pag-install ng hanggang 60%, na nagbibigay sa mga utility, EPC contractor, at mga pasilidad na pang-industriya ng maaasahang, plug-and-play na solusyon sa pamamahagi ng kuryente na handa para sa agarang serbisyo.

Paano Pumili sa Pagitan ng Mga Uri ng Amerikano at European na Substation para sa Iyong Proyekto?

Kapag sinusuri ang mga kwalipikadong tagapagtustos ng Box-Type Transformer Substation, madalas itanong ng mga engineering procurement team: Dapat ba nating tukuyin ang mga pamantayan sa disenyo ng American o European para sa ating distribution network? Ang sagot ay nakasalalay sa konteksto ng aplikasyon at mga kagustuhan sa grid ng rehiyon.

Ang mga American-type na substation ay nagtatampok ng natatanging tatlong-compartment na disenyo—transformer, high-voltage, at low-voltage section—na ang transformer compartment ay karaniwang gumagamit ng ganap na selyadong, oil-immersed unit. Binibigyang-diin ng disenyong ito ang compact footprint, na nag-aalok ng humigit-kumulang isang-katlo hanggang isang-limang dami ng mga European-type na unit na may katumbas na kapasidad, na ginagawa itong partikular na angkop para sa mga panlabas na instalasyon sa mga pamayanan ng tirahan at mga network ng pamamahagi sa lunsod na may limitadong kakayahang magamit ng lupa.

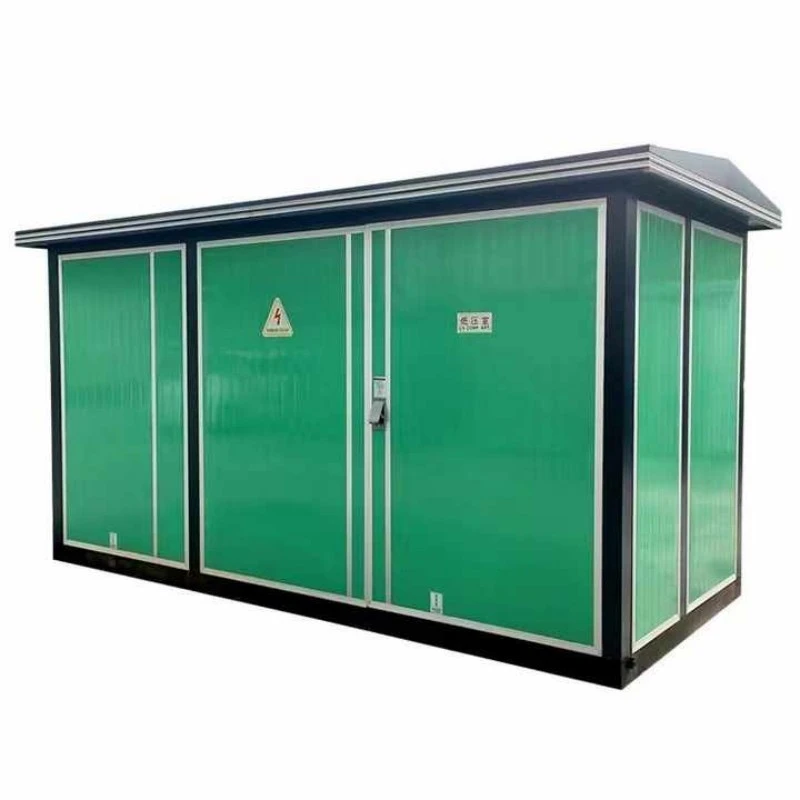

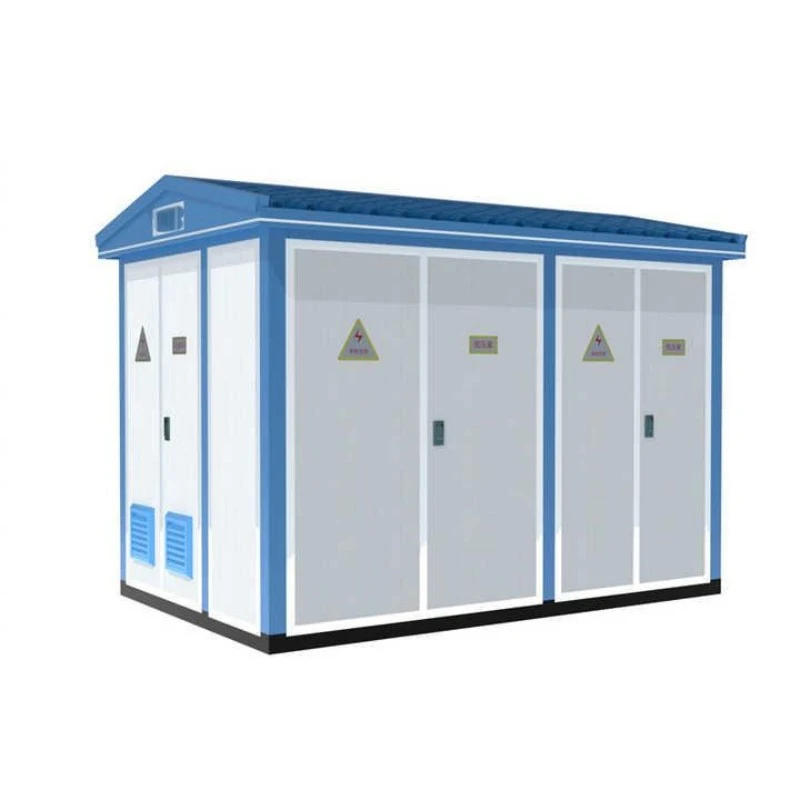

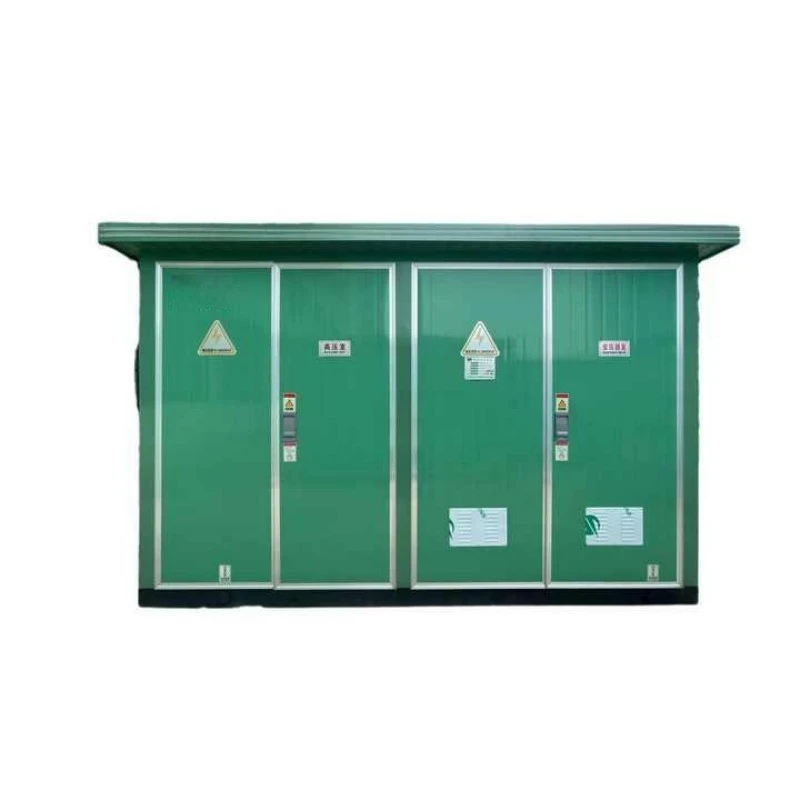

Ang mga substation na European-type, sa kabaligtaran, ay gumagamit ng isang mas modular, nakabatay sa silid na configuration na may hiwalay na high-voltage switchgear, transpormer, at mababang boltahe na mga compartment sa loob ng isang enclosure. Ang disenyong ito ay nagbibigay-priyoridad sa serbisyo at flexibility, na tinatanggap ang parehong oil-immersed at dry-type na mga transformer, at malawak na ginagamit sa mga industrial park, commercial complex, at munisipal na mga proyektong imprastraktura sa buong IEC-standard na mga rehiyon.

Ang parehong mga disenyo ay nagbabahagi ng mga pangunahing bentahe—paunang pagsubok sa pabrika, kaunting gawaing sibil, at mabilis na pag-deploy—ngunit ang pagpili sa huli ay naaayon sa iyong mga lokal na pamantayan ng grid, magagamit na lugar ng site, at mga kagustuhan sa pagpapanatili.Lugaonag-aalok ng parehong mga configuration na may ganap na pag-customize, na tinitiyak ang tuluy-tuloy na pagsasama anuman ang mga kinakailangan sa rehiyon.

Paano Tinitiyak ng Lugao ang Dielectric Integrity at Thermal Longevity?

Ang mga box-type na substation ay dapat makatiis sa mga pag-alon ng kidlat, switching overvoltages, at tuluy-tuloy na load-induced thermal stress. Ang Lugao Box-Type Transformer Substation ay inengineered gamit ang mga high-dielectric na pundasyon na na-validate sa pamamagitan ng mahigpit na pagsubok: power frequency withstand sa 42 kV para sa isang minuto at lightning impulse withstand sa 75 kV sa high-voltage side. Ang mga threshold na ito ay nakakatugon o lumalampas sa parehong mga kinakailangan sa substation ng uri ng Amerikano at Europa, na nagpoprotekta sa mga panloob na paikot-ikot na transformer at mga bahagi ng switchgear mula sa mga abala sa grid.

Ang thermal management ay direktang nakakaimpluwensya sa buhay ng pagkakabukod ng transpormer. Ang aming full-load na temperatura ay tumataas—humigit-kumulang 45.1 K sa mataas na boltahe na paikot-ikot at 52.9 K sa mababang boltahe na paikot-ikot—ay patuloy na nananatili sa loob ng mga iniresetang limitasyon ng IEC at IEEE. Kasama sa disenyo ng enclosure ang mga naka-optimize na ventilation pathway at heat-dissipation surface na aktibong naglalabas ng init palayo sa mga kritikal na bahagi, na pumipigil sa mga localized na hotspot na nagpapababa sa pagkakabukod ng papel at nagpapabilis sa pagtanda ng langis. Ang thermal resilience na ito ay isinasalin sa mas mababang mga gastos sa lifecycle at pinababang dalas ng pagpapanatili para sa iyong pamumuhunan sa Power Transformer.

Anong mga Structural at Environmental Protection ang Pinagsama?

Nalantad sa lagay ng panahon, alikabok, at hindi sinasadyang epekto, ang substation enclosure ay nagsisilbing unang depensa laban sa pagkasira ng kapaligiran. Nakakamit ng mga substation ng Lugao ang mga rating ng proteksyon ng IP44, na nagbibigay ng epektibong panlaban laban sa pagpasok ng solidong particle at mga splashes ng tubig, na angkop para sa parehong open-yard na American-type na mga installation at building-integrated na European-type na configuration. Binuo mula sa corrosion-resistant steel na may mga anti-corrosion surface treatment, ang housing ay lumalaban sa matinding ambient temperature, mataas na kahalumigmigan, at corrosive na kapaligiran sa baybayin, na tinitiyak ang integridad ng istruktura para sa mga dekada ng serbisyo.

Paano Pinapatunayan ng Lugao ang Kakayahan ng Short-Circuit?

Ang mga network ng pamamahagi ay hindi maiiwasang makaranas ng fault currents. Ang kakayahan ng isang substation na makaligtas sa mga kaganapang ito nang walang panloob na pagpapapangit o pinsala sa busbar ay hindi mapag-usapan. Ang Lugao Box-Type Transformer Substation ay sinusuri para sa short-circuit withstand—kabilang sa mga halimbawang rating ang 20 kA RMS sa high-voltage side—na may mga post-test inspection na nagkukumpirma sa busbar joint integrity at zero structural deformation. Ang validated na mekanikal na kagaspangan na ito ay nagsisiguro sa mga inhinyero ng proyekto na ang aming mga substation ay nagpapanatili ng katatagan ng system sa ilalim ng pinaka-hinihingi na mga kondisyon ng pagkakamali.

Anong Kapasidad, Boltahe, at Mga Configuration ng Paglamig ang Maibibigay ng Lugao?

Ang Lugao's ISO9001 at SGS-certified production workshop, na nilagyan ng mga propesyonal na assembly lines at full-power test bays, ay gumagawa ng Box-Type Transformer Substation nang mahigpit na alinsunod sa IEC, GB, CE, at CCC na mga internasyonal na pamantayan, na sumusuporta sa direktang pag-deploy ng plug-and-play nang walang magastos na pagbabago sa site.

Mga Klase ng Boltahe at Saklaw ng Kapasidad

30kV / 35kV American at European Type Substations:Idinisenyo para sa mga substation ng pamamahagi ng utility, mga sistema ng kolektor ng wind farm, at mga mabibigat na sonang pang-industriya na nangangailangan ng pagbabago ng medium-voltage na may matatag na short-circuit withstand at mababang antas ng partial discharge.

24kV (20kV) Smart/Compact Box Substation:Nilagyan ng mga intelligent na module sa parehong HV at LV side, na nagpapagana ng remote control, sensing, signaling, at regulasyon para sa mga application ng state grid automation. Angkop para sa mga matataas na gusali sa lunsod, mga bahay na tirahan, at imprastraktura ng munisipyo.

11kV / 10kV Distribution Substation:Tamang-tama para sa mga commercial complex, residential na komunidad, at rural electrification projects. Nagtatampok ng corrugated tank design o dry-type na mga opsyon sa transformer, inaalis ang mga kinakailangan sa pagpapanatili ng conservator at tinitiyak ang maaasahang operasyon sa malupit na panlabas na kapaligiran.

Mga Opsyon sa Transformer at Switchgear

Nag-aalok ang Lugao ng mga nababagong panloob na pagsasaayos upang tumugma sa mga partikular na kinakailangan ng proyekto:

Uri ng Transformer: Ganap na selyadong nababad sa langis(S9, S11, S13, SH15) o dry-type (SCB10, SCB11, SCBH15) na mga opsyon, na tumutugma sa kaligtasan sa sunog at mga kagustuhan sa kapaligiran.

High-Voltage Switchgear:XGN15, HXGN17, o KYN28A cabinet na may mga configuration ng switch ng load o vacuum circuit breaker, sumusuporta sa ring network, terminal, o dual power supply mode.

Pamamahagi ng Mababang Boltahe:GGD, GCS, oswitchgear ng MNSna may mga papasok, papalabas, at reaktibong mga function ng kompensasyon, sumusuporta sa uri ng panel o mga istrukturang naka-mount sa cabinet.

Paano Piliin ang Ideal na Box-Type Substation para sa Space-Constrained Urban Sites?

Para sa mga tradisyunal na substation na may maraming espasyo sa sahig, ang mga kumbensyonal na uri ng gusali ay nananatiling magagawa. Gayunpaman, ang mga urban underground substation, compact GIS installation, at congested commercial districts ay humihiling ng space-optimized na solusyon. Nag-aalok ang Lugao ng customized na footprint optimization, na binabawasan ang pangkalahatang mga kinakailangan sa ground area sa pamamagitan ng paggamit ng high-density switchgear at pinagsamang mga disenyo ng transformer. Ang mga substation na uri ng Amerikano, kasama ang kanilang compact volume, ay partikular na angkop para sa pamamahagi ng komunidad ng tirahan kung saan ang mga gastos sa lupa ay napakababa. Ang mga European-type na unit, bagama't mas malaki, ay nag-aalok ng higit na mahusay na access sa serbisyo para sa mga pang-industriyang aplikasyon kung saan mas mataas ang dalas ng pagpapanatili.
