Kapag nagkaroon ng fault sa isang ring network, ang pagkakaiba sa pagitan ng panandaliang pagkawala at malawakang blackout ay kadalasang nauuwi sa isang tanong: maaari bang ihiwalay ng iyong switching equipment ang sira na seksyon nang mabilis nang hindi umaasa sa mga kumplikadong scheme ng proteksyon? Sinasagot ito ng Lugao Power Co., Ltd. sa pamamagitan ng aming mga solusyon sa Ring Main Unit , na ginawa bilang compact, factory-assembled metal-enclosed switchgear na pinagsasama ang mga load switch at fuse sa isang sealed SF6 o air-insulated na kapaligiran, na nagbibigay sa mga utility at EPC contractor ng cost-effective, maintenance-friendly na solusyon para sa pangalawang distribution network at paramountal na pagpapatakbo ng mga network na mabilis
Ang Ring Main Unit ba ang Tamang Pagpipilian para sa Iyong Loop Network, o Kailangan Mo ba ng Circuit Breaker Switchgear?
Kapag sinusuri ang mga kwalipikadong supplier ng Switchgear para sa mga pangalawang network ng pamamahagi, madalas na nagdedebate ang mga engineering procurement team: Makakapagbigay ba ang RMU ng sapat na proteksyon para sa aking aplikasyon, o kailangan ko ba ng mas mataas na kapasidad sa interrupting ng switchgear ng circuit breaker? Ang sagot ay depende sa kasalukuyang mga antas ng fault, mga kinakailangan sa koordinasyon ng proteksyon, at mga hadlang sa badyet.
Ang RMU (Ring Main Unit) ay partikular na idinisenyo para sa radial at loop distribution network kung saan medyo mababa ang fault current at ang pangunahing kinakailangan ay maaasahang load switching at fault isolation kaysa sa fault interruption. Hindi tulad ng circuit breaker switchgear na maaaring makagambala sa buong short-circuit currents, pinagsama ng mga RMU ang mga load-break switch na may mga backup na piyus upang magbigay ng economic fault protection. Ang pagsasaayos na ito ay malawakang pinagtibay sa mga pamayanan ng tirahan, mga komersyal na complex, at mga proyekto ng elektripikasyon sa kanayunan kung saan ang pagiging epektibo sa gastos at pagiging simple ng pagpapatakbo ay pinakamahalaga.

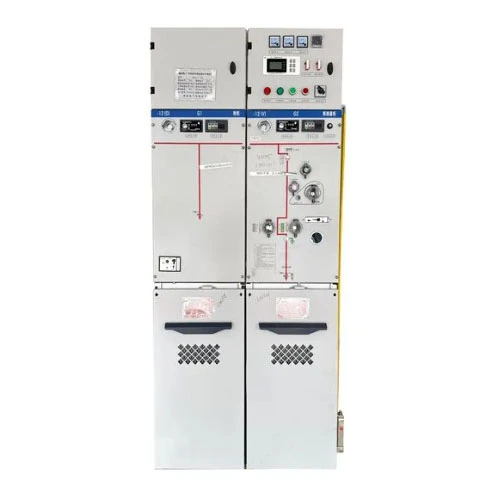

Nagtatampok ang mga solusyon sa RMU ng Lugao ng compact, sealed na disenyo na may nakikitang disconnection point at integrated earthing switch, na tinitiyak ang ligtas na operasyon at pagpapanatili. Ang SF6-insulated o air-insulated na mga bersyon ay nag-aalok ng flexibility upang tumugma sa iba't ibang mga kinakailangan sa kapaligiran at regulasyon, na ginagawa silang mas pinili para sa pad-mount at panloob na mga substation kung saan limitado ang espasyo.
Paano Pinapatunayan ng Lugao ang Dielectric Integrity at Fault na Nakatiis sa Kapabilidad sa RMU?
Dapat makayanan ng mga RMU ang mga pag-alon ng kidlat, pagpapalit ng mga overvoltage, at ang mga thermal stress na nabuo sa panahon ng mga kondisyon ng fault. Ang mga sistema ng Lugao RMU ay inengineered na may mga high-dielectric na pundasyon na na-validate sa pamamagitan ng mahigpit na pagsubok: ang dalas ng kuryente ay nakatiis sa 42 kV sa loob ng isang minuto at ang kidlat ay nakatiis sa 75 kV sa mataas na boltahe na bahagi, nakakatugon o lumalampas sa mga pamantayan ng IEC 62271-200. Pinoprotektahan ng mga threshold na ito ang mga panloob na busbar, switch ng load, at fuse assemblies mula sa mga abala sa grid.
Ang compact na disenyo ay nangangailangan ng mahusay na thermal management. Ang amingPangunahing Yunit ng Ringisinasama sa mga enclosure ang mga naka-optimize na daanan ng bentilasyon at mga ibabaw ng init-dissipation na aktibong naglalabas ng init palayo sa mga kritikal na bahagi, na pumipigil sa mga naka-localize na hotspot na maaaring magpababa ng mga materyales sa pagkakabukod. Tinitiyak ng sealed SF6 o air-insulated compartment ang pare-parehong dielectric performance anuman ang ambient humidity, na ginagawang angkop ang mga Lugao RMU para sa parehong panloob at panlabas na mga installation sa magkakaibang klimatikong kondisyon.
Anong mga Structural Protections at Operational Safety Features ang Pinagsama?
Ang kaligtasan ay higit sa lahat sa pagpapatakbo ng switchgear, lalo na para sa mga kagamitan na maaaring patakbuhin ng mga di-espesyalistang tauhan sa malalayong lokasyon. Ang mga Lugao RMU ay nagtatampok ng matatag na metal-enclosed construction na may malinaw, nakikitang mga disconnection point na nagbibigay ng positibong kumpirmasyon ng circuit isolation. Pinipigilan ng mga mekanismo ng interlocking ang mga maling operasyon, tulad ng pagbubukas ng switch ng load sa ilalim ng mga kundisyon ng fault o pag-access sa mga live na compartment habang pinapagana ang unit.
Binuo mula sa corrosion-resistant steel na may anti-corrosion surface treatment (≥2mm kapal para sa mga kritikal na bahagi), ang pabahay ay lumalaban sa matinding ambient temperature, mataas na kahalumigmigan, at corrosive na kapaligiran sa baybayin, na tinitiyak ang integridad ng istruktura para sa mga dekada ng serbisyo. Ang rating ng proteksyon ng IP4X para sa mga panloob na unit at mas mataas na mga rating para sa mga panlabas na pag-install ay nagbibigay ng epektibong panlaban laban sa solidong particle na pumasok at mga tilamsik ng tubig.
Paano Pinapasimple ng RMU ng Lugao ang Pagpapanatili at Binabawasan ang Downtime?
Hindi tulad ng circuit breaker switchgear na nangangailangan ng regular na pagpapanatili ng mga arc extinction chamber at operating mechanism, ang mga RMU ay idinisenyo para sa minimal na maintenance. Ang mga selyadong SF6 o air-insulated na mga compartment ay nag-aalis ng pangangailangan para sa paglilinis at dielectric na pagsubok na nauugnay sa open-type na switchgear. Ang mga switch ng load ay na-rate para sa libu-libong mga operasyon, at ang pagpapalit ng fuse ay maaaring maisagawa nang mabilis nang walang espesyal na mga tool, na binabawasan ang downtime sa panahon ng mga kaganapan sa fault.
Ang disenyo ng RMU ng Lugao ay inuuna ang pagiging simple ng pagpapatakbo. Ang mga nakikitang disconnection point at integrated earthing switch ay nagbibigay-daan sa ligtas na pag-isolate at earthing ng mga downstream circuit, na nagpapahintulot sa mga maintenance crew na magtrabaho sa mga konektadong mga transformer o cable nang hindi na-de-energize ang buong ring network. Ang kakayahang umangkop sa pagpapatakbo na ito ay isinasalin sa pinahusay na kakayahang magamit ng system at nabawasan ang mga gastos sa outage para sa mga utility at operator ng pasilidad.
Anong Mga Klase ng Boltahe at Mga Opsyon sa Configuration ang Maibibigay ng Lugao?
Ang Lugao's ISO9001 at SGS-certified production workshop, na nilagyan ng mga propesyonal na assembly lines at full-power test bay, ay gumagawa ng mga RMU nang mahigpit na naaayon sa IEC, GB, CE, at CCC na mga internasyonal na pamantayan, na sumusuporta sa direktang pag-deploy ng plug-and-play nang walang magastos na pagbabago sa site.
Mga Klase ng Boltahe at Saklaw ng Kapasidad
· 24kV / 20kV RMU:Idinisenyo para sa mga urban distribution network, matataas na gusali ng tirahan, at mga commercial complex. Nagtatampok ng SF6-insulated o air-insulated configuration na may mga load-break switch na may rating na hanggang 630A at fuse rating hanggang 200A, na sumusuporta sa loop at radial network configuration.
· 12kV / 11kV RMU:Tamang-tama para sa rural electrification, residential community, at industrial park. Available sa mga compact, pad-mounted na disenyo na may pinagsamang mga earthing switch at nakikitang disconnection point, na angkop para sa panlabas na pag-install sa mga lugar na limitado sa espasyo.

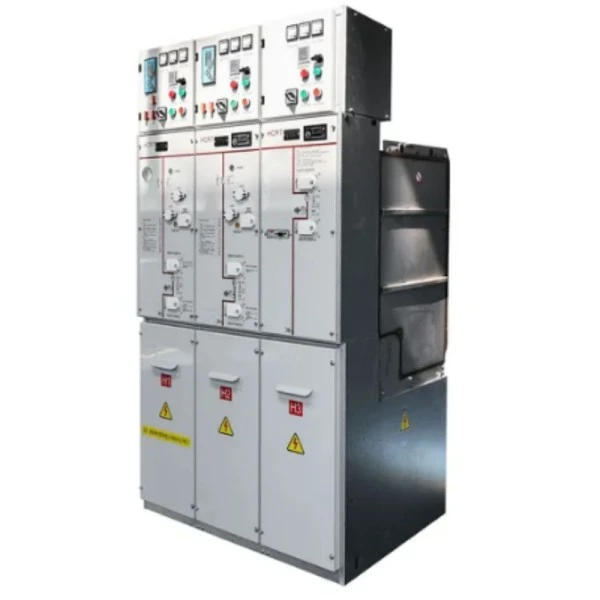

· 40.5kV / 33kV RMU:Dinisenyo para sa mga network ng pamamahagi ng medium-voltage sa mga heavy industrial zone at mga proyekto ng renewable energy. Nagtatampok ng matatag na SF6-insulated construction na may mas mataas na short-circuit withstand rating.
Mga Pagpipilian sa Pag-configure
Nag-aalok ang Lugao ng mga nababagong panloob na pagsasaayos upang tumugma sa mga partikular na kinakailangan ng proyekto:
· Lumipat ng mga Module:Load-break switch, load-break switch na may fuse combinations, vacuum circuit breaker modules (para sa pinalawak na functionality), at earthing switch.
· Mga Sistema ng Busbar:Mga tansong busbar na may mga rating na hanggang 630A, na sumusuporta sa T-connected o through-connected na mga configuration.
· Proteksyon:Pinagsamang proteksyon ng fuse para sa proteksyon ng transpormer, o mga interface ng proteksyon ng relay para sa malayuang pagsubaybay at kontrol.
Paano Piliin ang Tamang RMU para sa Iyong Distribution Network?
Para sa mga ring network at pangalawang distribution feeder kung saan ang fault current ay katamtaman at ang proteksyong koordinasyon ay maaaring makamit gamit ang mga piyus,Mga RMUnag-aalok ng pinakamainam na balanse ng gastos at pagganap. Nag-aalok ang Lugao ng mga customized na opsyon sa pagsasaayos, kabilang ang iba't ibang kumbinasyon ng switch, pagsasaayos ng busbar, at mga rating ng enclosure, upang tumugma sa mga partikular na kinakailangan sa proyekto. Ang compact footprint ay nagbibigay-daan sa pag-install sa maliliit na utility plots, sa loob ng mga residential compound, o sa tabi ng mga kalsada nang hindi nakakaabala sa umiiral na imprastraktura.
