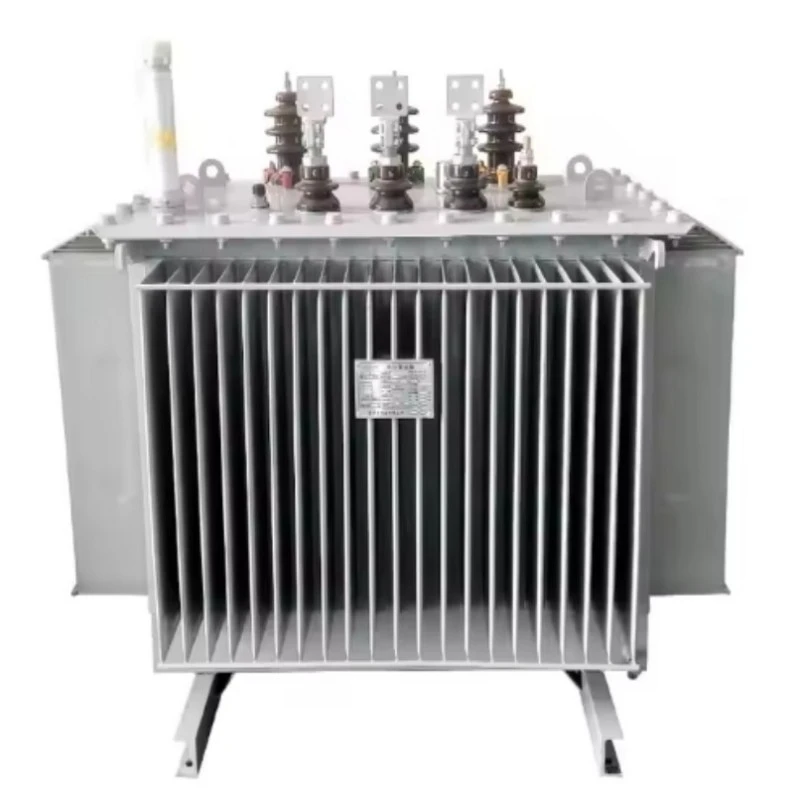

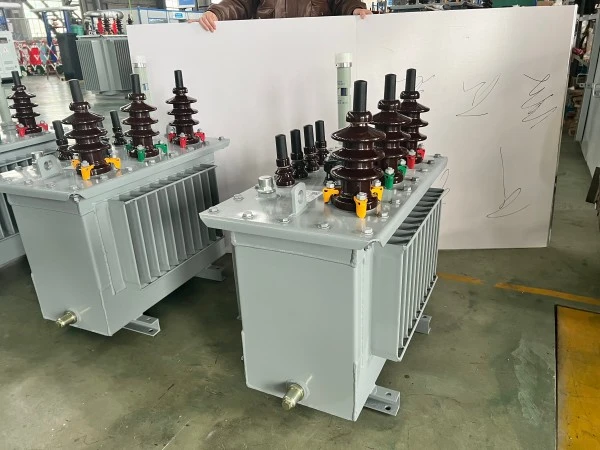

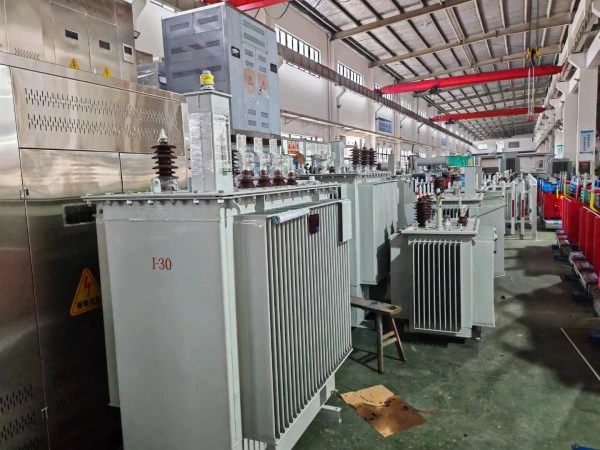

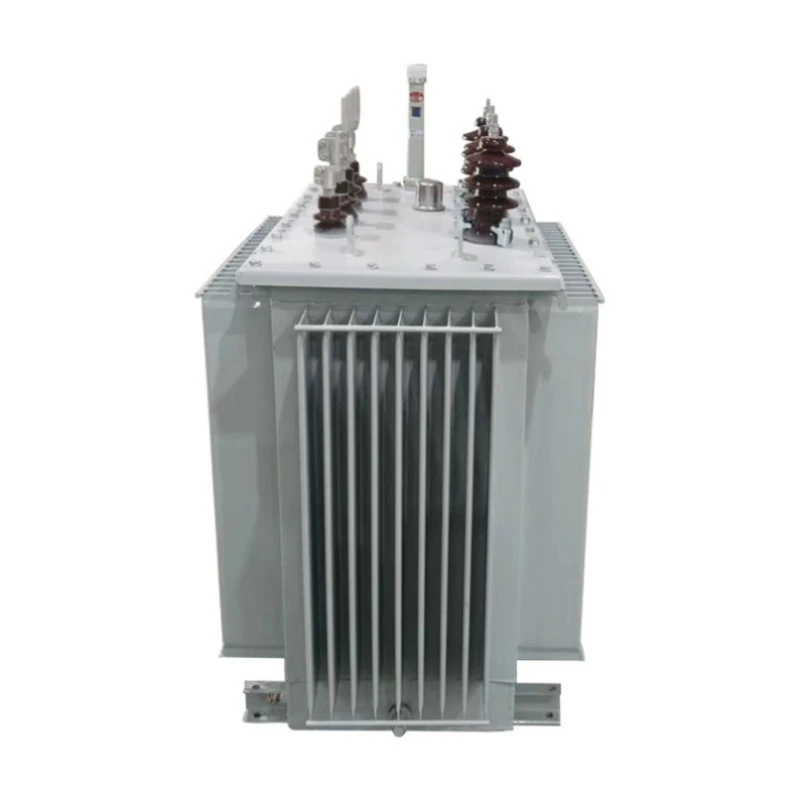

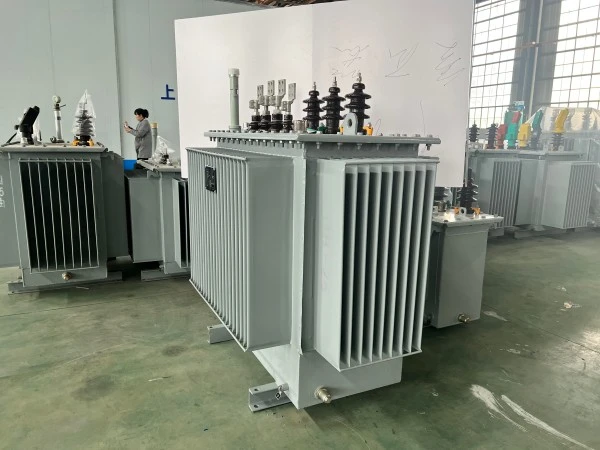

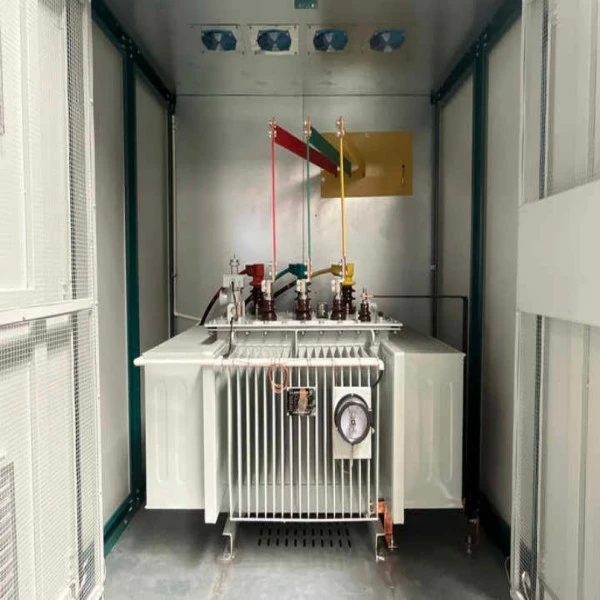

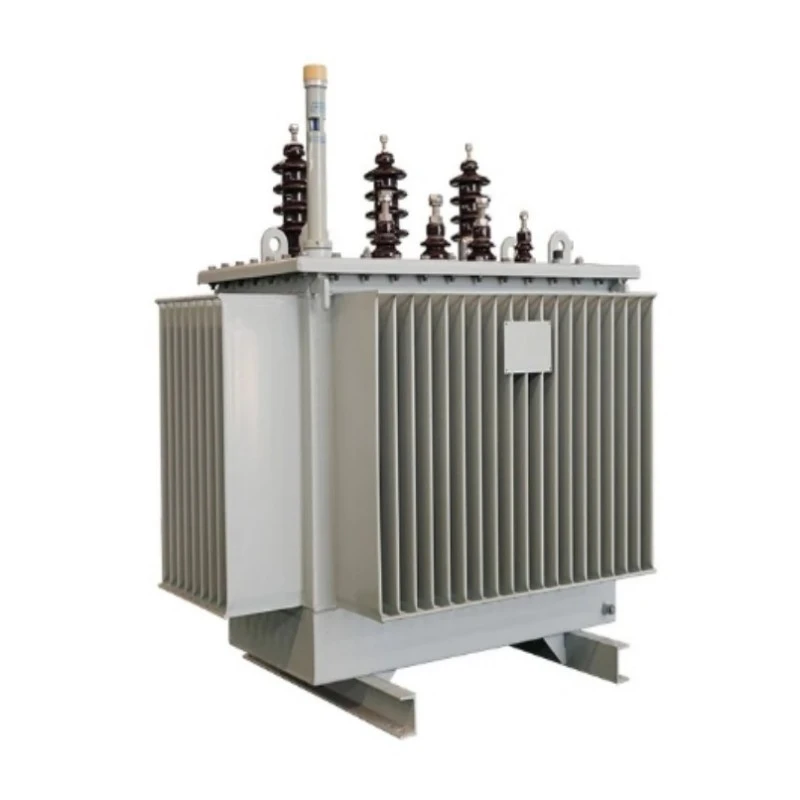

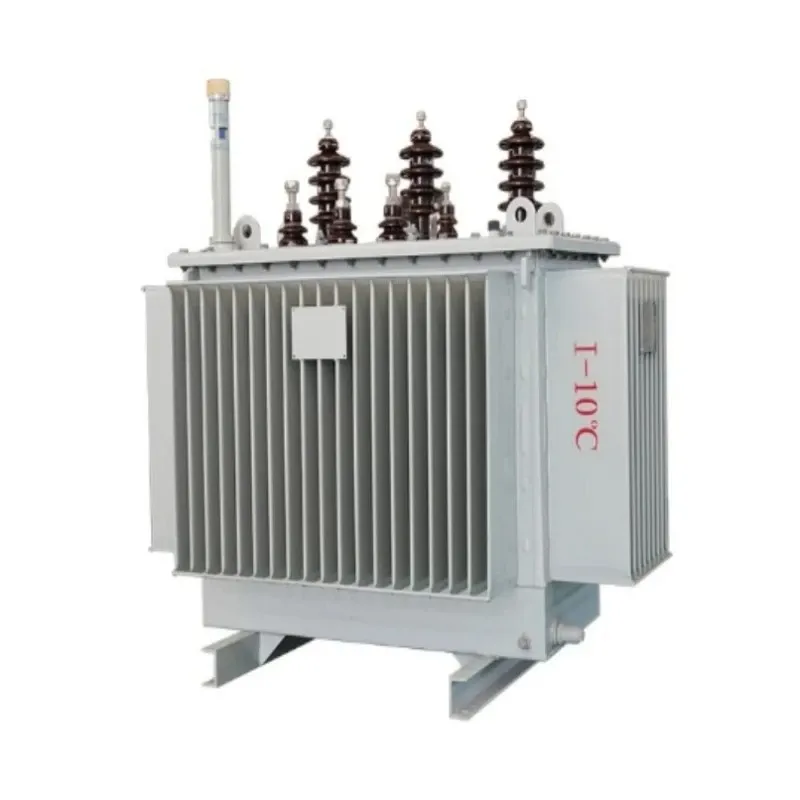

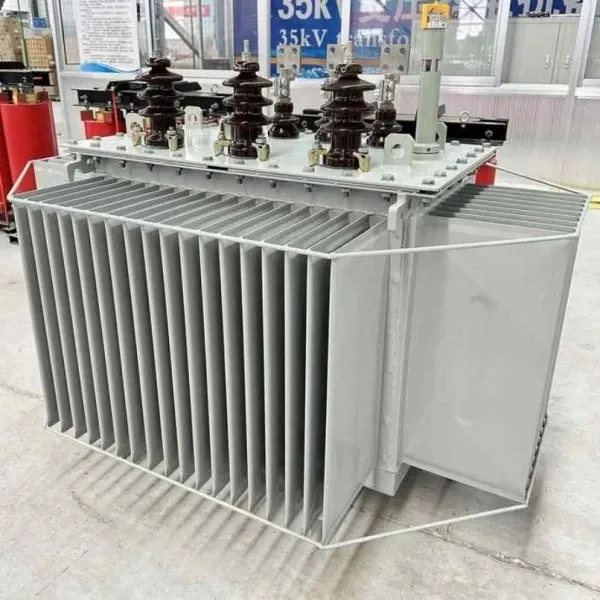

S13 Single Phase Oil Immersed Electrical Transformer

Ang S13 single phase oil immersed electrical transformer ay partikular na ginawa para sa single-phase power supply application, gaya ng rural electrification, residential pole-mounted distribution, at light commercial use. Ang pagbili ng produktong ito ay nagbibigay sa iyo ng isang napakahusay, mababang pagkawala ng transpormer na makabuluhang binabawasan ang pagkawala ng walang load kumpara sa karaniwangS9atSerye ng S11, na naghahatid ng masusukat na pagtitipid sa enerhiya sa buong buhay nito.

Nagtatampok ang transformer na ito ng high-permeability grain-oriented na silicon steel core na may stepped lap joint na disenyo, o opsyonal na amorphous alloy core para sa mas mababang pagkalugi. Tinitiyak ng oil-immersed cooling system ang mahusay na thermal management, habang ang ganap na selyadong corrugated tank structure ay pumipigil sa oil oxidation at moisture ingress, na kapansin-pansing binabawasan ang mga kinakailangan sa pagpapanatili. Ang compact, magaan na disenyo nito ay nagpapadali sa pag-mount ng poste at transportasyon.

Tampok at Application ng Produkto

Mga tampok

Nakakatugon o lumalampas sa mga pamantayan ng IEC, ANSI, GB, at SANS

Napakababang walang-load na pagkawala, hanggang 30% na mas mababa kaysa sa serye ng S11

Ganap na selyadong disenyo ng corrugated tank na walang conservator

Mataas na overload capacity at superior thermal stability

Mababang ingay na operasyon, perpekto para sa mga lugar ng tirahan

Napakahusay na short-circuit withstand na kakayahan

Compact at magaan para sa poste-mounted o platform installation

Malawak na hanay ng pag-tap ng boltahe para sa flexibility ng grid

Available ang mga opsyon sa insulating oil na friendly sa kapaligiran

Operasyon na walang maintenance sa ilalim ng normal na kondisyon ng serbisyo

Q&A: Mga Pangunahing Insight sa Produkto

Q: Ano ang isang single phase oil immersed transformer?

A: Asingle phase oil immersed transpormer ay isang uri ng distribution transformer na gumagamit ng insulating oil para sa paglamig at pagkakabukod, at idinisenyo upang gumana sa single-phase electrical system. Ito ay karaniwang ginagamit sa mga residential na lugar, rural power distribution, at light commercial applications kung saan hindi kinakailangan ang three-phase power. Ang oil immersion ay nagbibigay ng higit na mahusay na pag-aalis ng init at pinoprotektahan ang mga panloob na bahagi mula sa mga salik sa kapaligiran.

T: Paano nakakamit ng serye ng S13 ang mas mataas na kahusayan sa enerhiya kaysa sa mga nakaraang modelo?

A: Nakakamit ng serye ng S13 ang mas mataas na kahusayan sa pamamagitan ng dalawang pangunahing pagsulong: una, ang paggamit ng high-permeability na cold-rolled grain-oriented na silicon steel na may stepped lap joint core structure ay makabuluhang binabawasan ang hysteresis at eddy current losses. Pangalawa, ang opsyonal na mga amorphous alloy na core ay higit na nagbawas ng mga pagkawala ng walang-load ng hanggang 50% kumpara sa maginoo na silicon na bakal. Ang mga pagpapahusay na ito ay nagreresulta sa mga halaga ng pagkawala ng pagkarga na 30% na mas mababa kaysa sa serye ng S11 at mas mababa sa pambansang pamantayan ng enerhiya.

T: Bakit mahalaga ang ganap na selyadong istraktura para sa mga single phase na transformer?

A: Ang mga single phase na transformer ay madalas na naka-install sa labas sa mga lugar na may iba't ibang kondisyon ng panahon. Ang ganap na selyadong corrugated tank ay nag-aalis ng pangangailangan para sa isang conservator at pinipigilan ang direktang kontak sa pagitan ng insulating oil at atmospheric air. Pinipigilan nito ang pagsipsip ng kahalumigmigan at oksihenasyon ng langis, na siyang mga pangunahing sanhi ng pagkasira ng pagkakabukod. Bilang resulta, ang transpormer ay hindi nangangailangan ng pagpapalit o pagpapanatili ng langis sa panahon ng buhay ng serbisyo nito, na lubos na binabawasan ang mga gastos sa pagpapatakbo.

Q: Maaari bang gamitin ang transpormer na ito sa mga aplikasyon ng nababagong enerhiya?

A: Oo. Ang S13 single phase oil immersed transformer ay angkop na angkop para sa mga small-scale renewable energy system, gaya ng rooftop solar installation, micro-hydro project, at residential energy storage system. Ang mataas na kahusayan at kakayahang pangasiwaan ang mga pagbabago sa boltahe ay ginagawa itong perpekto para sa pagtaas o pagbaba ng kapangyarihan sa mga setup ng distributed generation.

Pangunahing Mga Sitwasyon ng Application

Elektripikasyon sa kanayunan:Nagbibigay ng maaasahang single-phase power sa mga malalayong nayon, sakahan, at mga operasyong pang-agrikultura na may kaunting pagkalugi.

Residential Pole-Mounted Distribution:Tamang-tama para sa mga residential na komunidad kung saan ang single-phase na supply ay karaniwan, na nag-aalok ng compact size at mababang ingay.

Magaan na Komersyal na Gusali:Ginagamit sa maliliit na tindahan, opisina, at rural commercial centers na nangangailangan ng mahusay na pamamahagi ng kuryente.

Pagsasama-sama ng Renewable Energy:Angkop para sa pagtaas ng boltahe mula sa residential solar PV system o pagbaba mula sa mga mini-grid.

Pansamantalang Lakas ng Konstruksyon:Ang magaan na disenyo ay nagbibigay-daan sa madaling pag-deploy para sa mga pansamantalang pangangailangan ng kuryente sa mga construction site.

Parameter ng Produkto (Pagtutukoy)

Talahanayan: S13 Single Phase Oil Immersed Transformer – Mga Karaniwang Detalye (11kV / 0.23kV o 0.4kV)*

Mga Detalye ng Produksyon

Pangunahing Materyal at Proseso

Ang S13 single phase oil immersed electrical transformer core ay ginawa gamit ang high-permeability cold-rolled grain-oriented silicon steel na may 45° stepped lap joint na disenyo. Para sa mga application na humihingi ng pinakamataas na kahusayan, isang amorphous alloy core ay magagamit, na binabawasan ang walang-load na pagkawala ng hanggang 50% kumpara sa maginoo na silicon na bakal. Ang core ay precision-shear at nakasalansan ng semi-dry na glass tape binding upang mabawasan ang vibration at ingay.

Paikot-ikot na Istraktura

Parehong mataas ang boltahe at mababang boltahe na windings ay sugat mula sa oxygen-free copper conductor, na tinitiyak ang mataas na conductivity at minimal na resistive na pagkalugi. Ang mababang boltahe na paikot-ikot ay gumagamit ng isang foil o helical na istraktura na may mga longitudinal oil duct, na makabuluhang nagpapabuti ng mekanikal na lakas at short-circuit na makatiis na kakayahan.

Insulation at Cooling System

Ang de-kalidad na mineral insulating oil ay ginagamit bilang karaniwang cooling at dielectric medium. Ang mga environment friendly na high-fire-point insulating fluid ay available kapag hiniling. Ang oil-paper insulation system ay sumasailalim sa mahigpit na vacuum drying at oil-filling na proseso, inaalis ang natitirang moisture at air bubbles, tinitiyak ang partial discharge inception boltahe na higit sa karaniwang mga kinakailangan.

Tangke at Pagtatak

Nagtatampok ang tangke ng corrugated panel na disenyo na nagbibigay ng parehong heat dissipation at thermal expansion compensation, na inaalis ang pangangailangan para sa isang panlabas na conservator. Pinipigilan ng ganap na selyadong istraktura ang oksihenasyon ng langis at pagpasok ng moisture, na tinitiyak ang operasyon na walang maintenance para sa buhay ng serbisyo ng transformer. Ang pressure relief valve at oil level gauge ay ibinibigay bilang mga standard na safety feature.

Q&A: Produksyon at Kalidad

Q: Anong mga pagsusuri sa kalidad ang ginagawa sa bawat transpormer?

A: Ang bawat S13 single phase transformer ay sumasailalim sa isang komprehensibong hanay ng mga routine at uri ng mga pagsubok bago ihatid, kabilang ang walang-load na pagkawala at mga pagsukat ng pagkawala ng load, mga short-circuit impedance test, induced over-voltage withstand test, partial discharge tests, at lightning impulse test. Ang lahat ng mga resulta ng pagsusulit ay dokumentado at masusubaybayan.

T: Paano nakakatulong ang corrugated tank na disenyo sa pagiging maaasahan?

A: Ang disenyo ng corrugated tank ay nagsisilbi ng tatlong kritikal na pag-andar: pinatataas nito ang lugar sa ibabaw para sa mahusay na pag-alis ng init, nagbibigay ng kakayahang umangkop na kapasidad ng pagpapalawak upang mapaunlakan ang mga pagbabago sa dami ng langis sa temperatura, at lumilikha ng ganap na selyadong kapaligiran na naghihiwalay sa langis mula sa mga panlabas na kontaminado. Inaalis nito ang pangangailangan para sa isang oil conservator at breather system, na binabawasan ang mga potensyal na punto ng pagkabigo at pinapasimple ang pagpapanatili.

Q: Ano ang inaasahang buhay ng serbisyo ng transpormer na ito?

A: Sa ilalim ng normal na mga kondisyon sa pagpapatakbo, ang S13 single phase oil immersed electrical transformer ay idinisenyo para sa buhay ng serbisyo na hindi bababa sa 30 taon. Tinitiyak ng ganap na selyadong konstruksiyon at mga de-kalidad na materyales ang pangmatagalang pagiging maaasahan nang hindi nangangailangan ng pagpapalit ng langis o pangunahing pagpapanatili.

Kakayahang Paggawa

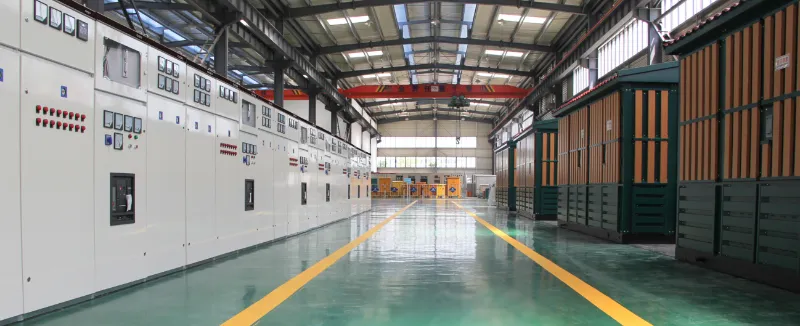

Ang Lugao Power ay nagpapatakbo ng mga modernong linya ng produksyon ng transformer na nilagyan ng advanced winding, core cutting, vacuum drying, at testing equipment. Sinusuportahan namin ang pagmamanupaktura ng OEM at ODM at nagbibigay ng mga customized na solusyon para sa boltahe, kapasidad, dalas, at internasyonal na mga pamantayan, na tinitiyak ang matatag na kalidad at maaasahang paghahatid.

Serbisyong After-Sales ng Produkto

Matapos mai-install at maisagawa ang transpormer, ito ay ginagarantiyahan na walang tumagas, at ang pintura ay garantisadong hindi alisan ng balat o kumukupas. Nagbibigay ng 5-Taon na Warranty at Panghabambuhay na Suporta sa Teknikal; sasaklawin ang anumang mga problema sa kalidad na nangyayari sa ilalim ng normal na paggamit sa loob ng panahon ng warranty.

Ang lahat ng S13 single phase transformer ay saklaw ng panghabambuhay na suporta sa serbisyo, na tinitiyak ang pangmatagalang pagkakaroon ng mga ekstrang bahagi at tulong teknikal.

Ang buhay ng serbisyo ay hindi bababa sa 30 taon sa ilalim ng tinukoy na mga kondisyon ng pagpapatakbo.

Kung sakaling mabigo ang kagamitan, tutugon ang supplier sa loob ng isang oras pagkatapos matanggap ang abiso mula sa mamimili, at magpapadala ng mga teknikal na tauhan sa site sa loob ng 24 na oras sa loob ng bansa.

Pangako sa Serbisyo

Ang S13 single phase oil immersed electrical transformer ay ginawa alinsunod sa ISO 9001:2015/2018 quality management system requirements, tinitiyak na ang produkto ay nakakatugon sa 100% na pamantayan ng kalidad bago umalis sa pabrika.

Ang aming kumpanya ay nagbibigay ng komprehensibong pre-sales, in-sales, at after-sales service para matiyak ang kasiyahan ng customer.

Nag-aalok ang aming kumpanya ng 5-Taon na Warranty at Panghabambuhay na Suporta sa Teknikal. Kung sakaling magkaroon ng anumang isyu sa kalidad, aayusin o papalitan namin ang produkto nang walang bayad, na tinitiyak ang 100% na kasiyahan ng customer.

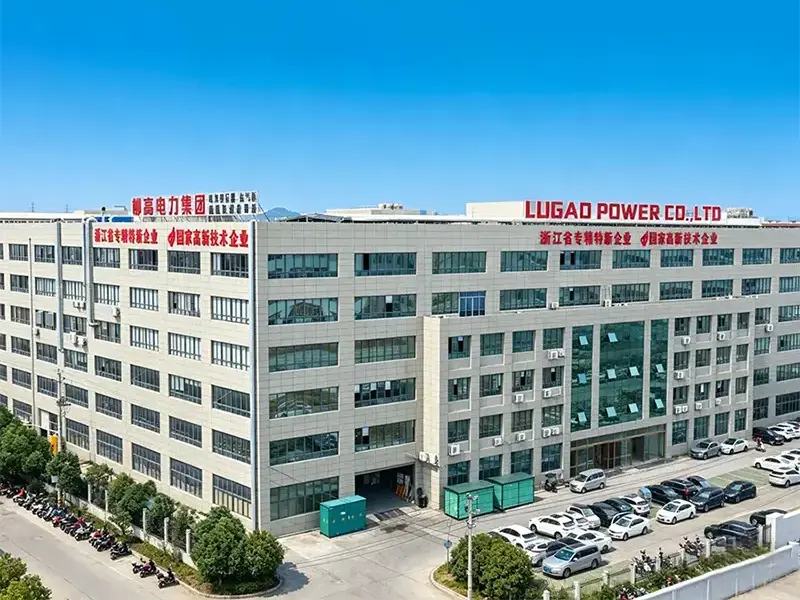

Lakas ng Pabrika
