Paano Pumili ng Tamang Box-Type Substation para sa Iyong Proyekto

A Box-Type Substationay isang compact power distribution solution na nagsasama ng high-voltage switchgear, transpormer, mga kagamitan sa pamamahagi na may mababang boltahe at mga aparatong proteksiyon sa isang gawang enclosure. Ito ay malawakang ginagamit sa mga pang-industriyang parke, komersyal na mga gusali, mga pamayanan ng tirahan, mga proyekto ng nababagong enerhiya, mga lugar ng pagmimina at pansamantalang sistema ng suplay ng kuryente.

Bilang tagagawa ng power transmission at distribution equipment, ang Lugao ay nagbibigay ng mga transformer, switchgear, mga circuit breaker, disconnector, lightning arrester, CT/PT/VT at customized na OEM/ODM na solusyon para sa utility, mga proyektong pang-industriya at imprastraktura. Batay sa mga kinakailangan ng proyekto, maaaring suportahan ng Lugao ang mga customer gamit ang teknikal na pagsasaayos, pagpili ng produkto at mga pasadyang solusyon sa substation.

Ano ang Box-Type Substation?

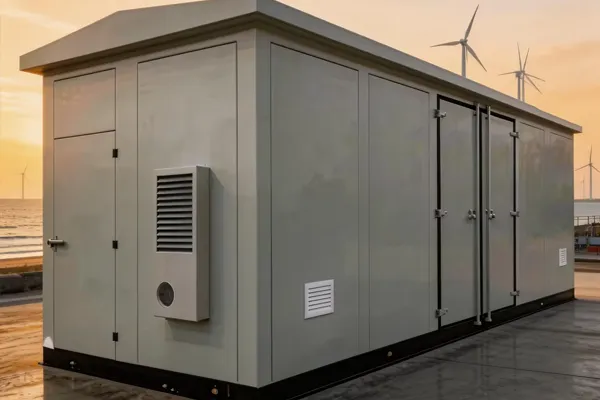

Ang Box-Type Substation ay kilala rin bilang prefabricated substation o compact substation. Ito ay dinisenyo upang tumanggap ng katamtamang boltahe na kapangyarihan, ibahin ito sa mababang boltahe, at ligtas na ipamahagi ang kuryente sa mga end user.

Mga Pangunahing Bahagi

• Mataas na boltahe na yunit:Ginagamit para sa papasok na kontrol ng kapangyarihan, proteksyon at paglipat.
• Unit ng transformer:Kino-convert ang boltahe upang matugunan ang mga kinakailangan sa pamamahagi ng proyekto.
• Mababang boltahe na yunit:Namamahagi ng kapangyarihan sa mga de-koryenteng karga at huling mga circuit.
• Enclosure:Pinoprotektahan ang panloob na kagamitan mula sa panahon, alikabok at panlabas na epekto.
• Mga kagamitan sa proteksyon:Tumulong na matiyak ang ligtas na operasyon sa panahon ng overload, short circuit o mga kondisyon ng fault.

Bakit Pinipili ng Mga May-ari ng Proyekto ang mga Box-Type Substation

• Compact na istraktura:Nakakatipid ng espasyo sa pag-install kumpara sa mga tradisyonal na substation.
• Mabilis na pag-install:Binabawasan ng factory-assembled na disenyo ang on-site construction time.
• Flexible na aplikasyon:Angkop para sa mga proyektong pang-industriya, komersyal, munisipyo at nababagong enerhiya.
• Maaasahang proteksyon:Pinapabuti ng nakapaloob na istraktura ang kaligtasan ng kagamitan at katatagan ng operasyon.
• Custom na configuration:Maaaring idisenyo ayon sa antas ng boltahe, kapasidad, layout at kundisyon ng site.

Mga Pangunahing Salik Kapag Pumipili ng Box-Type Substation

1. Kumpirmahin ang Antas ng Boltahe

Ang antas ng boltahe ay dapat tumugma sa koneksyon ng grid at mga kinakailangan sa pagkarga ng proyekto. Mga karaniwang pagsasaayos isama ang medium-voltage input at low-voltage na output para sa mga distribution network.

• Suriin ang papasok na boltahe ng grid.
• Kumpirmahin ang kinakailangang output boltahe para sa end-use na kagamitan.
• Tiyakin ang pagsunod sa mga lokal na pamantayan ng elektrikal at mga detalye ng proyekto.

2. Kalkulahin ang Transformer Capacity

Ang kapasidad ng transformer ay isa sa pinakamahalagang salik sa pagpili. Ang maliit na kapasidad ay maaaring magdulot ng labis na karga, habang ang sobrang laki ng kapasidad ay maaaring magpataas ng pamumuhunan at pagkawala ng enerhiya.

• Kalkulahin ang kabuuang konektadong pagkarga.
• Isaalang-alang ang paglaki ng pagkarga para sa pagpapalawak sa hinaharap.
• Suriin ang peak demand at patuloy na mga kinakailangan sa operasyon.
• Piliin ang uri ng transpormer batay sa kahusayan, kapaligiran at mga pangangailangan sa pagpapanatili.

3. Suriin ang Kapaligiran sa Pag-install

Ang mga kondisyon ng site ay direktang nakakaapekto sa disenyo ng enclosure, antas ng pagkakabukod, bentilasyon at grado ng proteksyon.

• Pag-install sa labas:Nangangailangan ng weatherproof, anti-corrosion at disenyo ng bentilasyon.
• Mga lugar na may mataas na temperatura:Kailangan ng tamang pag-aalis ng init at paglamig ng transpormer.
• Maalikabok o mahalumigmig na kapaligiran:Nangangailangan ng mas mataas na proteksyon sa enclosure at pagganap ng sealing.
• Mga site sa matataas na lugar:Maaaring mangailangan ng espesyal na disenyo ng pagkakabukod at teknikal na pagsasaayos.

4. Piliin ang Tamang Layout

Ang panloob na layout ay dapat na sumusuporta sa ligtas na operasyon, madaling pagpapanatili at mahusay na koneksyon ng cable.

• European-style na layout:Karaniwang ginagamit para sa mga compact at integrated distribution system.
• American-style na layout:Madalas na ginagamit kung saan malapit na isinama ang transpormer at switching function.
• Customized na layout:Angkop para sa mga proyektong may espesyal na espasyo, direksyon ng cable o mga kinakailangan sa pagpapatakbo.

5. Suriin ang Mga Kinakailangan sa Proteksyon at Kaligtasan

Ang disenyong pangkaligtasan ay dapat sumaklaw sa proteksyong elektrikal, proteksyong mekanikal at kaligtasan ng operator.

• Overload at short-circuit na proteksyon
• Disenyo ng grounding system
• Mga hakbang sa kaligtasan ng interlocking at operasyon
• Proteksyon ng arko at mga pagpipilian sa paghihiwalay ng kasalanan
• I-clear ang mga label ng babala at access sa pagpapanatili

Talahanayan ng Pagpili ng Substation na Uri ng Kahon

Salik sa Pagpili	Ano ang Suriin	Bakit Ito Mahalaga	Inirerekomendang Pagkilos
Antas ng Boltahe	Papasok na boltahe at output boltahe	Tinitiyak ang pagiging tugma sa grid at mga kargang elektrikal	Kumpirmahin ang mga guhit ng proyekto at mga kinakailangan sa lokal na grid bago pumili
Kapasidad ng Transformer	Kabuuang pagkarga, peak demand at pagpapalawak sa hinaharap	Pinipigilan ang labis na karga at iniiwasan ang hindi kinakailangang pamumuhunan	Pumili ng kapasidad batay sa aktwal na pagkalkula ng pagkarga at margin ng reserba
Kapaligiran sa Pag-install	Panlabas/panloob na lugar, temperatura, halumigmig, alikabok at altitude	Nakakaapekto sa proteksyon ng enclosure, pagkakabukod at pagganap ng paglamig	Pumili ng angkop na grado ng proteksyon, bentilasyon at anti-corrosion na disenyo
Configuration ng Switchgear	Papasok na cabinet, papalabas na cabinet, mga yunit ng pagsukat at proteksyon	Tinutukoy ang kontrol ng kapangyarihan, proteksyon at flexibility ng pagpapatakbo	I-configure ayon sa scheme ng pamamahagi at mga kinakailangan sa pagpapanatili
Proteksyon sa Kaligtasan	Grounding, interlocking, fault protection at mga sistema ng babala	Pinapabuti ang kaligtasan ng operator at pagiging maaasahan ng system	Sundin ang mga naaangkop na pamantayan sa kuryente at mga detalye ng kaligtasan ng proyekto
Mga Pangangailangan sa Pag-customize	Mga sukat, kulay, layout, cable entry at mga kinakailangan sa OEM/ODM	Tumutulong sa kagamitan na magkasya sa lugar ng proyekto at mga kinakailangan sa tatak	Makipagtulungan sa isang makaranasang tagagawa gaya ng Lugao para sa customized na disenyo

Mga Karaniwang Sitwasyon ng Application

Mga Proyektong Pang-industriya

• Mga pabrika at linya ng produksyon
• Mga lugar ng pagmimina at mabibigat na industriya
• Mga parkeng pang-industriya at mga base ng pagmamanupaktura

Komersyal at Pampublikong Pasilidad

• Mga shopping center at mga gusali ng opisina
• Mga ospital, paaralan at pasilidad ng munisipyo
• Mga pamayanan ng tirahan at mga network ng pamamahagi sa lunsod

Mga Proyekto ng Renewable Energy

• Mga halaman ng solar power
• Mga sistema ng pagkolekta ng lakas ng hangin
• Pag-imbak ng enerhiya at mga proyekto sa pagbuo ng ipinamahagi

Bakit Pumili ng Lugaopara sa Box-Type Substation Solutions?

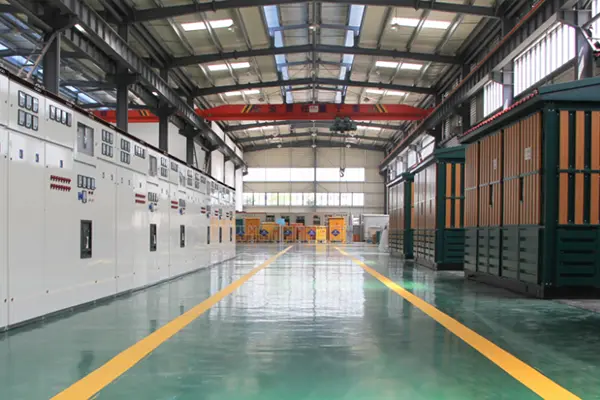

Ang pagpili ng tamang supplier ay kasinghalaga ng pagpili ng tamang kagamitan. Sinusuportahan ng Lugao ang pandaigdigang kapangyarihan mga proyektong may karanasan sa pagmamanupaktura, malawak na saklaw ng produkto at serbisyong nakatuon sa engineering.

Mga Bentahe ng Lugao

• Karanasan sa paggawa ng power transmission at distribution equipment
• Saklaw ng produkto ang mga transformer, switchgear at mga kaugnay na kagamitan sa proteksyon
• Na-customize na mga solusyon sa OEM/ODM para sa iba't ibang detalye ng proyekto
• Suporta para sa mga aplikasyon ng utility, pang-industriya, imprastraktura at nababagong enerhiya
• Tulong teknikal para sa pagsasaayos, layout at pagpili ng kagamitan

Konklusyon

Ang tamaBox-Type Substationdapat piliin ayon sa antas ng boltahe, kapasidad ng transpormer, kapaligiran sa pag-install, mga kinakailangan sa proteksyon at mga pangangailangan sa pagpapalawak sa hinaharap. Sa pamamagitan ng pagtatrabaho sa isang may karanasan tagagawa tulad ng Lugao, maaaring mapabuti ng mga may-ari ng proyekto ang kahusayan sa pag-install, kaligtasan ng system at pangmatagalan pagiging maaasahan ng pamamahagi ng kuryente.
