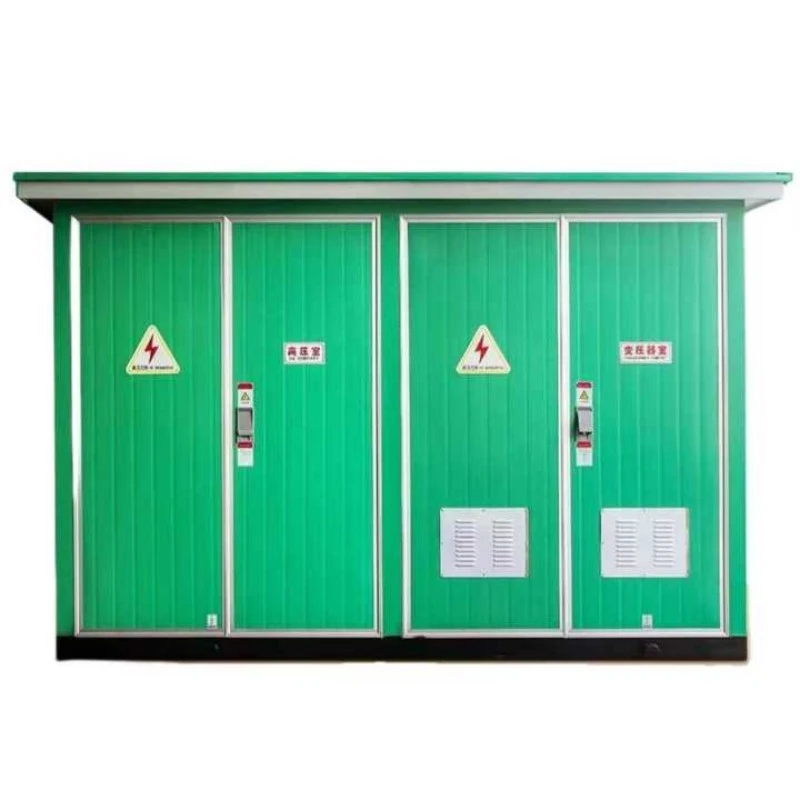

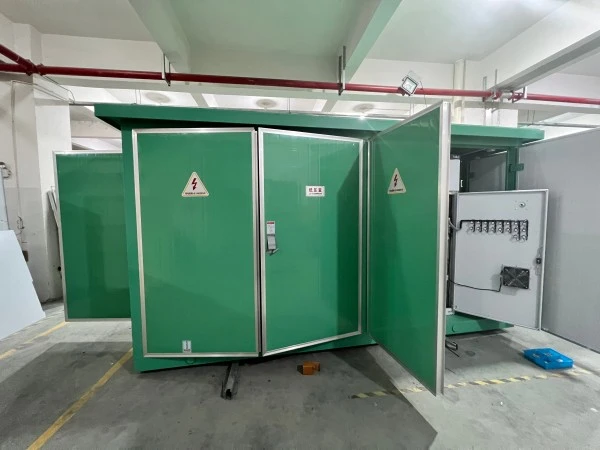

Intelligent Prefabricated Outdoor Box-Type substation

Ano ang Kagamitang Ito?

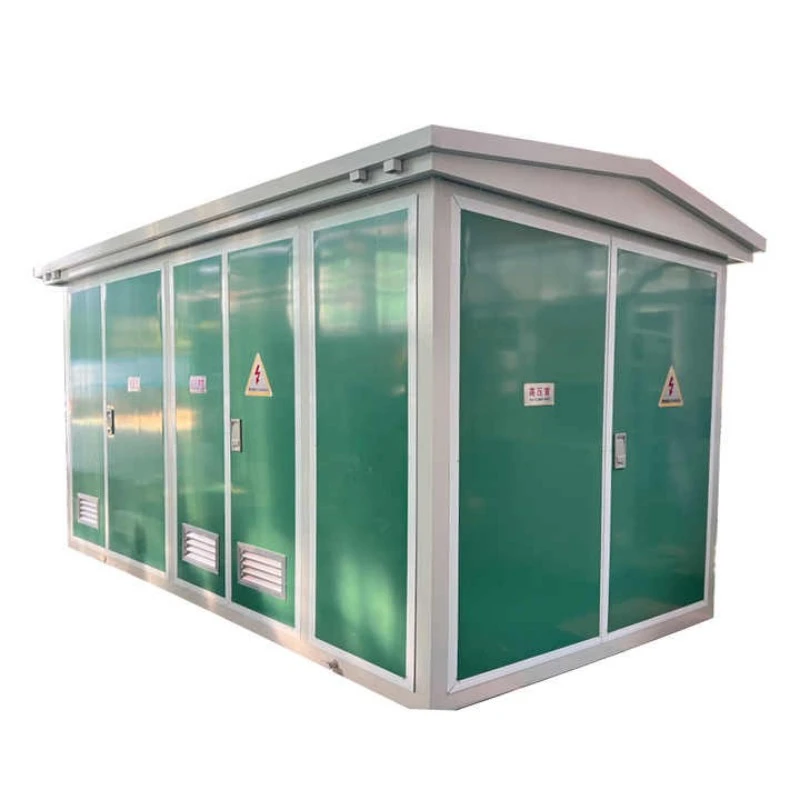

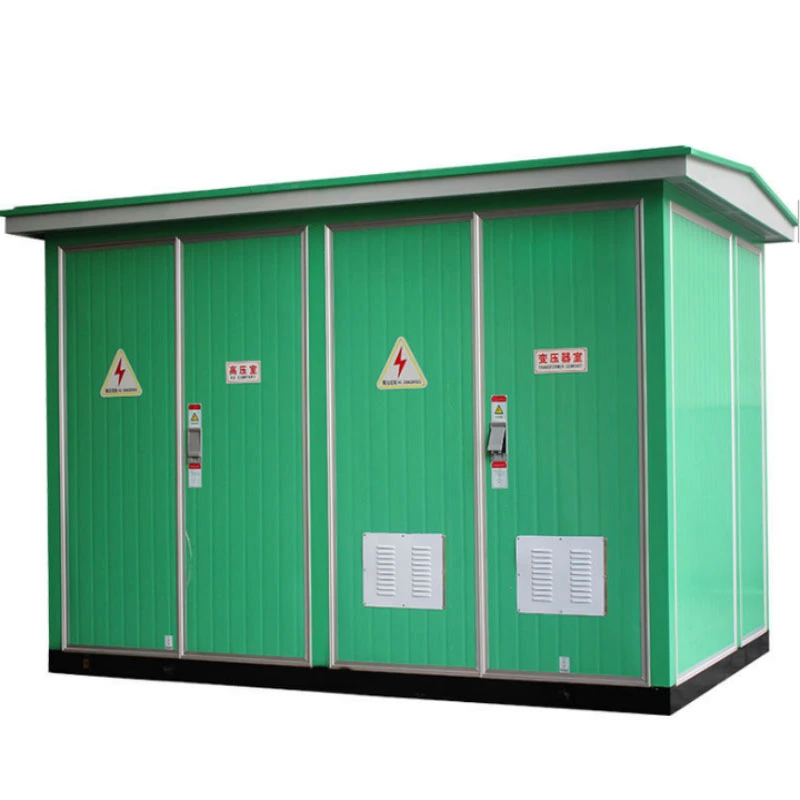

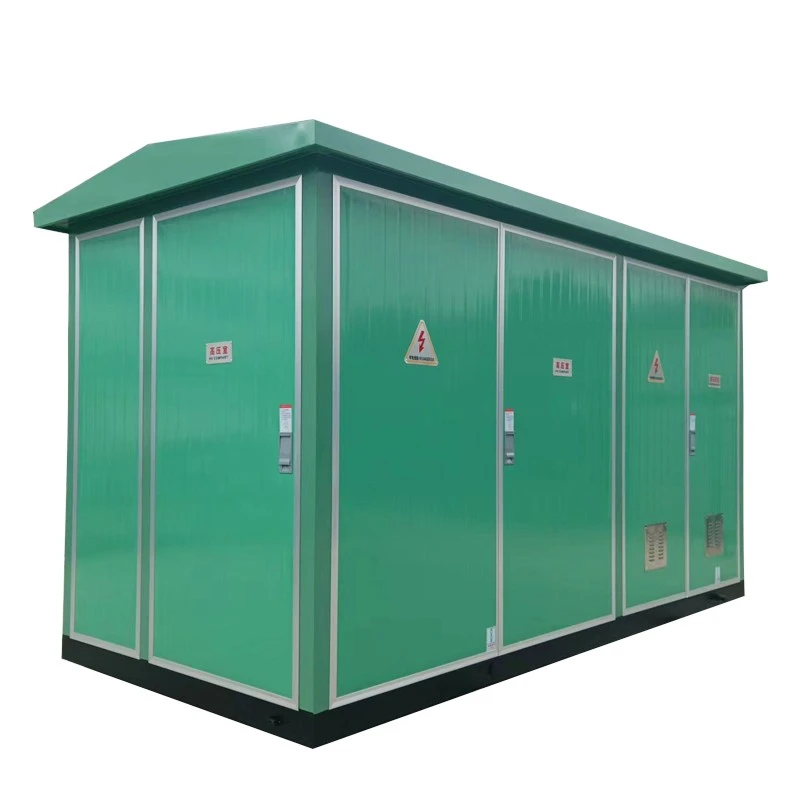

Ang YB-24 Intelligent Prefabricated Outdoor Box-Type Substation ay isang factory-assembled, compact power distribution unit na nagsasama-samamataas na boltahe switchgear, isang power transformer, at mga kagamitan sa pamamahagi ng mababang boltahe sa isang solong hindi tinatablan ng panahon enclosure. Ito ay kabilang sa pamilya ng mga prefabricated na substation, na kilala rin bilang "compact substations" o "packaged substations."

Pagkakabahagi ng Code ng Modelo:

YB — Prefabricated Box-Type Substation

24 — Design series code, na kumakatawan sa intelligent control at modular configuration

Ano ang ginagawa nito?

Ang pangunahing tungkulin ng kagamitang ito ay tumanggap ng mataas na boltahe na elektrikal na enerhiya (karaniwang 10kV o 35kV), ibinaba ito sa mababang boltahe (400V/380V) sa pamamagitan ng isang integrated transformer, at ligtas na ipamahagi ito sa mga end-user load tulad ng mga residential na komunidad, commercial plaza, pabrika, o EV charging station.

Hindi tulad ng mga tradisyunal na sibil-built substation, ang YB-24 ay hindi nangangailangan ng on-site na pagpupulong ng mga indibidwal na bahagi. Ito ay ganap na naka-pre-wired, na-pre-test, at naipadala bilang isang yunit. Gumagamit ito ng oil-free dry-type o biodegradable oil-filled transformer (opsyonal) at umaasa sa natural o sapilitang paglamig ng hangin. Ang intelligent control system ay nagbibigay-daan sa malayuang data acquisition, fault alarm, at awtomatikong paglipat, na ginagawa itong perpekto para sa mga smart grid application.

Mga Bentahe ng Produkto

Ang YB-24 Intelligent Prefabricated Outdoor Box-Type Substation ay nag-aalok ng malinaw na mga bentahe sa mga tradisyonal na substation:

1. Space Saving at Mabilis na Pag-install

Sinasakop lamang ang 40% ng footprint ng isang conventional civil substation

Maaaring i-install sa isang simpleng concrete pad sa loob ng 2-3 araw

Hindi na kailangan para sa hiwalay na mga silid ng kagamitan o mga baras ng bentilasyon

2. Mataas na Katalinuhan

Standard na nilagyan ng RTU (Remote Terminal Unit)

Sinusuportahan ang 4G/5G o fiber na komunikasyon

Real-time na pagsubaybay sa boltahe, kasalukuyang, power factor, temperatura, at katayuan ng pinto

Remote trip/close at pagsasaayos ng parameter

3. Kaligtasan at Proteksyon sa Kapaligiran

Opsyonal na walang langis na disenyo (dry-type na transpormer)

Arc-resistant high-voltage compartment

Ang rating ng proteksyon ng IP54 ay pumipigil sa pagpasok ng alikabok at tubig

Pagpasok ng cable mula sa ibaba, inaalis ang mga nakalantad na live na bahagi

4. Cost-Effective na Lifecycle

30–40% na mas mababang paunang pamumuhunan kaysa sa mga sibil na substation

60% na pagbawas sa mga gastos sa civil engineering

Mas mababang gastos sa pagpapanatili dahil sa pagpapalit ng modular na bahagi

5. Kakayahang umangkop sa Malupit na Kapaligiran

Saklaw ng temperatura ng pagpapatakbo: -25°C hanggang +55°C

Anti-corrosion coating para sa coastal o industrial na lugar

Opsyonal ang panloob na sistema ng pag-init para sa mga malamig na rehiyon

Tampok ng Produkto

Application ng Produkto

Ang YB-24 Intelligent Prefabricated Outdoor Box-Type Substation ay angkop para sa malawak na hanay ng mga sitwasyon kung saan kinakailangan ang mabilis na pag-deploy, maliit na footprint, at matalinong operasyon.

Mga Detalye ng Produksyon

1. Paggawa ng Enclosure

CNC pagsuntok, baluktot, at hinang para sa mataas na katumpakan

Double-layer powder coating (sinc-rich primer + polyester top coat) ≥80μm

Salt spray test ≥500 oras

Bubong na may 5° slope para maiwasan ang water pooling

2. Panloob na Layout

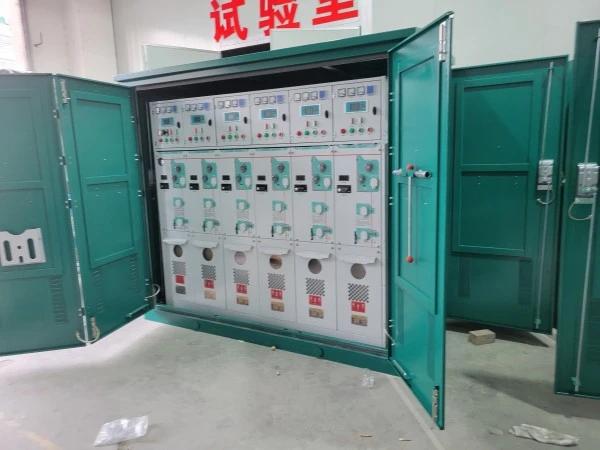

HV compartment: SF6 ring main unit o load break switch, lightning arrester, high-voltage fuse

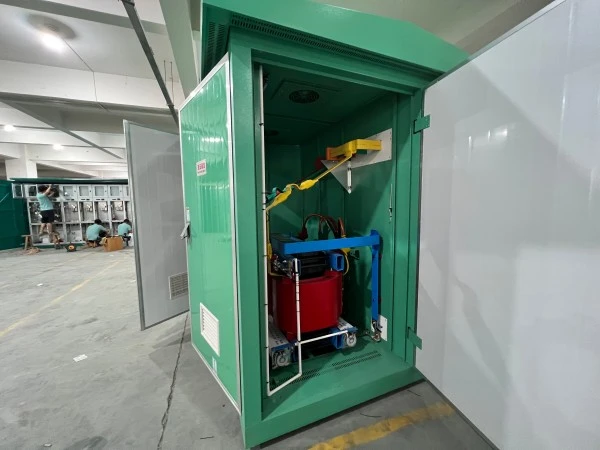

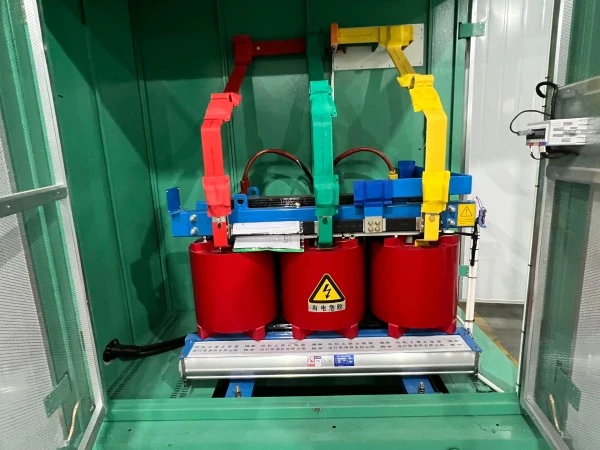

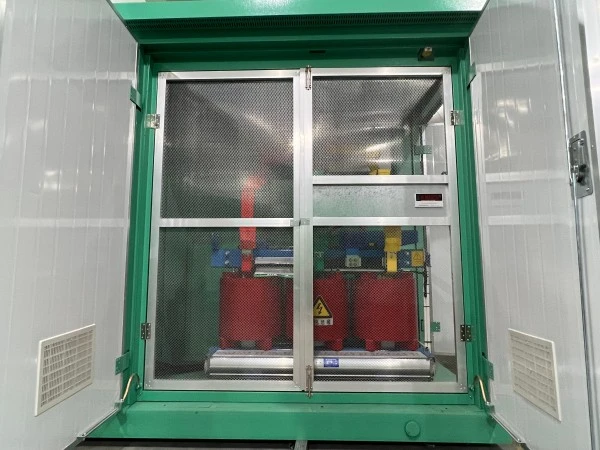

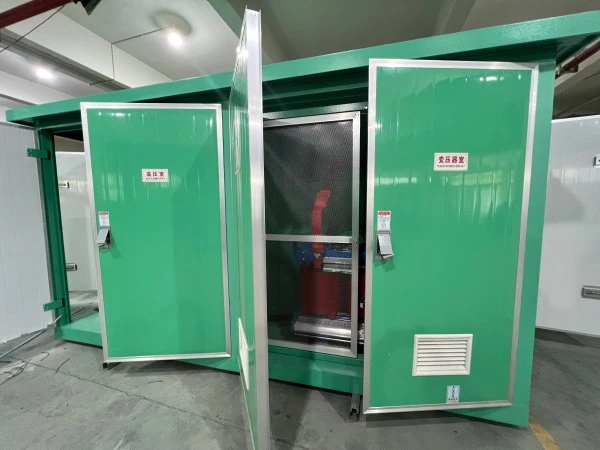

Transformer compartment: Transformer na naka-mount sa mga roller, naaalis na front panel para sa madaling pagpapanatili

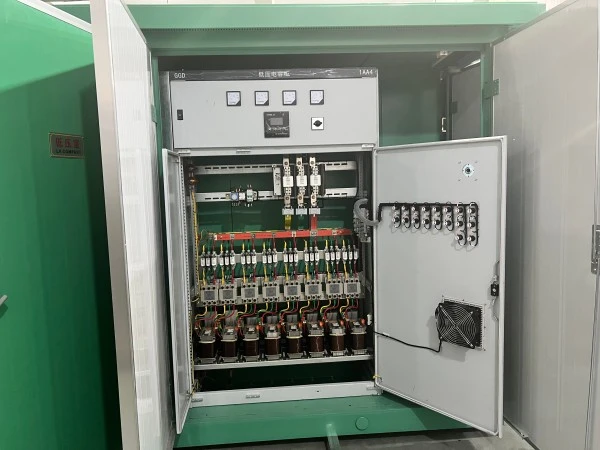

LV compartment: Pangunahing breaker, branch breaker, awtomatikong capacitor bank, intelligent monitoring terminal

Lahat ng compartments na pinaghihiwalay ng fireproof na metal partition (Class A)

3. Mga Detalye ng Intelligent System

Pagsubaybay sa temperatura: Mga sensor ng PT100 sa mga windings ng transformer at interior ng enclosure

Katayuan ng pinto: Magnetic contact switch na may alarma sa cloud

Pagsusukat ng enerhiya: Class 1 o 0.5S bidirectional meter

Remote control: Sinusuportahan ang IEC 60870-5-101/104, DNP3.0

Lokal na kontrol: HMI na protektado ng password na may pag-log ng kaganapan

4. Cable Entry at Grounding

Bottom cable entry na may rubber grommet (pinapanatili ang rating ng IP54)

Nakatuon na tansong grounding busbar (40×4mm) sa lahat ng compartment

Grounding resistance ≤4Ω

5. Pagsusuri sa Kalidad Bago Ihatid

Power frequency boltahe withstand test (35kV para sa HV side, 2.5kV para sa LV side)

Transformer turns ratio at no-load loss test

Pagsubok ng matalinong sistema ng komunikasyon (30 min na tuloy-tuloy na ping)

Pagsusuri sa ulan (simulate na 10mm/min sa loob ng 1 oras)

Serbisyong Pag-iimpake at Pagkatapos ng Pagbebenta

Packaging

Buong unit na nakabalot sa stretch film + corrugated cardboard corners

Wooden pallet base na may mga forklift slots

Mga desiccant bag sa loob ng enclosure upang maiwasan ang kahalumigmigan sa panahon ng pagpapadala

Lahat ng mga panlabas na bakanteng selyadong may waterproof tape

Pangako sa Serbisyo Pagkatapos ng Pagbebenta

Panahon ng Warranty: 12 buwan mula sa petsa ng pagpapadala (mapapalawig sa 24 o 36 na buwan na may bayad na kontrata ng serbisyo)

Mga Madalas Itanong (FAQ)

Q1: Ang YB-24 Intelligent Prefabricated Outdoor Box-Type Substation ay angkop para sa mga lugar sa baybayin na may mataas na kaasinan?

A: Oo. Ang karaniwang enclosure ay gumagamit ng anti-corrosion powder coating na may kapal na ≥80μm at pumasa sa 500-oras na salt spray test. Para sa mga napaka-corrosive na kapaligiran (hal., mga port, mga plantang kemikal), nag-aalok kami ng mga hindi kinakalawang na asero na 304/316 enclosure at karagdagang coating sa mga panloob na busbar.

Q2: Maaari bang palitan ang transformer nang hindi pinapalitan ang buong substation?

A: Oo. Ang kompartimento ng transpormer ay idinisenyo na may naaalis na mga side panel at roller rail. Ang transpormer ay maaaring bunutin mula sa harap o gilid, at ang isang kapalit na yunit ay maaaring ipasok nang hindi nakakagambala sa mga kompartamento ng HV o LV. Ang modularity na ito ay isang pangunahing tampok ng disenyo ng YB-24.

Q3: Sinusuportahan ba ng intelligent system ang koneksyon sa isang third-party na SCADA system?

A: Oo. Sinusuportahan ng karaniwang controller ang Modbus RTU sa RS485 at Modbus TCP sa Ethernet. Maaari rin itong i-configure para sa IEC 60870-5-101/104 o DNP3.0 na mga protocol. Nagbibigay kami ng kumpletong mapa ng pagpaparehistro para sa pagsasama ng system.

Q4: Ang YB-24 ba ay pinapayagan na ilagay malapit sa mga gusali ng tirahan tungkol sa mga limitasyon ng ingay?

A: Oo. Sa isang dry-type na transpormer, ang antas ng ingay ay ≤55dB sa 1 metro, na nakakatugon sa mga limitasyon ng tirahan. Para sa oil-immersed transformer, nagdaragdag kami ng vibration damping pad at isang acoustic enclosure sa loob ng transformer compartment, na binabawasan ang ingay sa ≤48dB.

Q5: Ano ang karaniwang oras ng paghahatid?

A: Para sa mga karaniwang configuration (800kVA o mas mababa, IP54, steel enclosure, na may ring main unit), ang paghahatid ay 15---20 araw ng trabaho pagkatapos ng kumpirmasyon ng order. Ang mga custom na proyekto (stainless steel, espesyal na kulay, dagdag na taas para sa overhead line entry) ay nangangailangan ng 25---30 araw ng trabaho.

Q6: Anong mga uri ng transpormer ang magagamit para sa YB-24?

A: Ang YB-24 ay maaaring i-configure samga transformer na nakalubog sa langisgaya ng S13/S20 o epoxy resin cast dry-type na mga transformer gaya ng SCB13/SCB14, depende sa mga kinakailangan ng proyekto, kapaligiran sa pag-install, mga kinakailangan sa kaligtasan ng sunog, at mga lokal na pamantayan.
