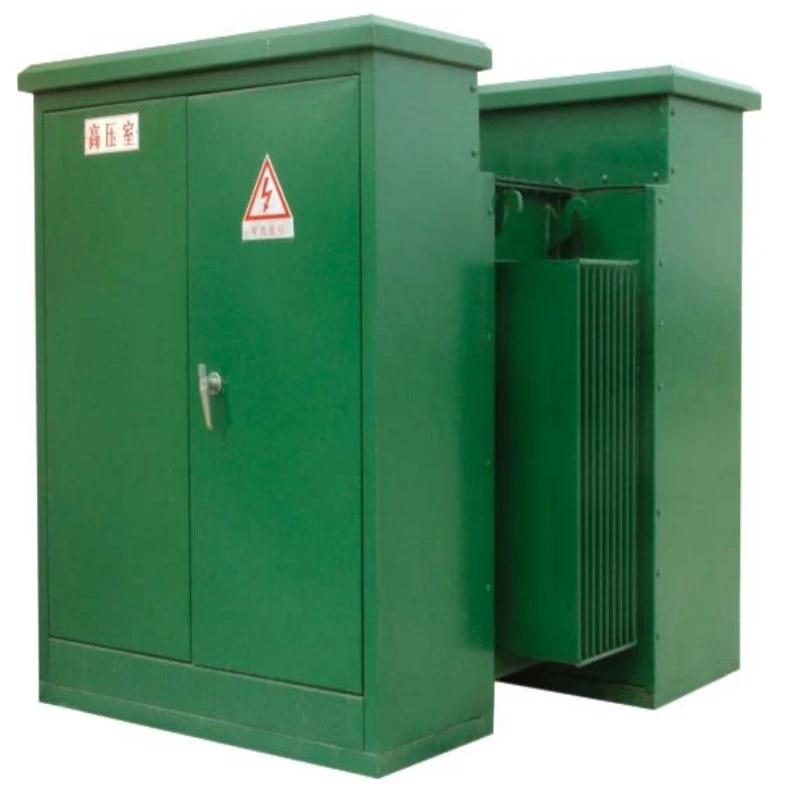

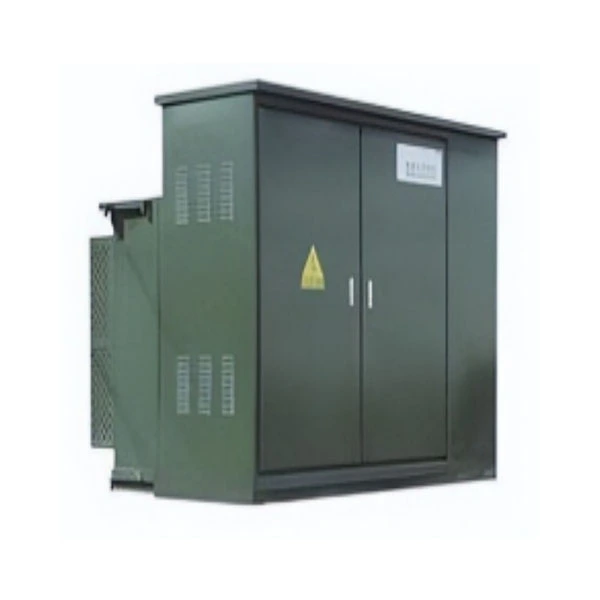

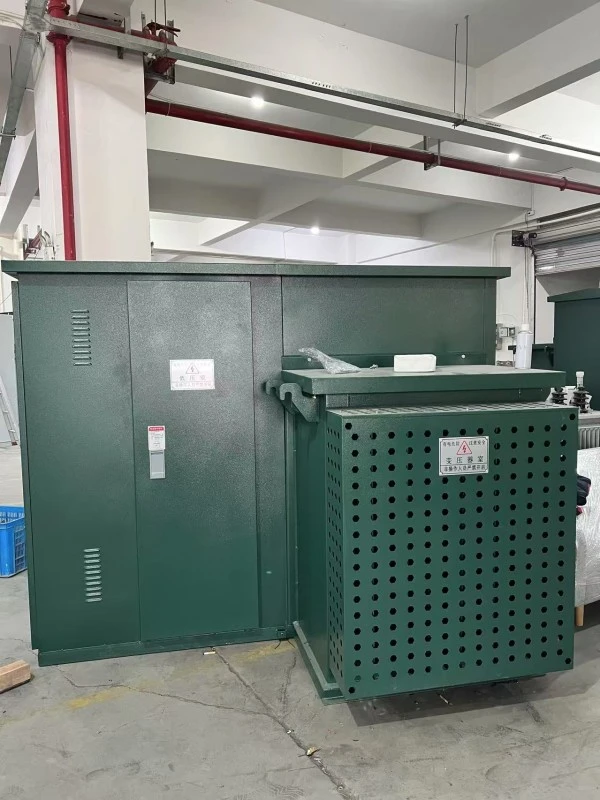

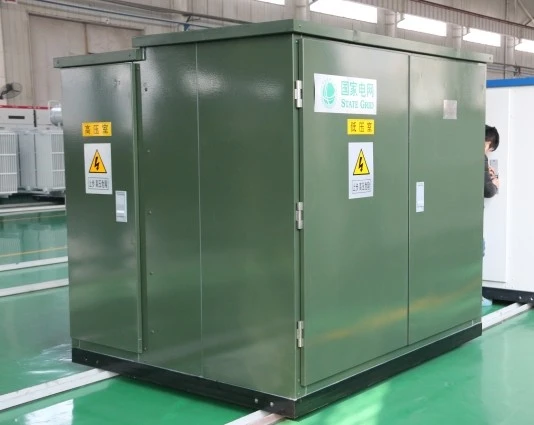

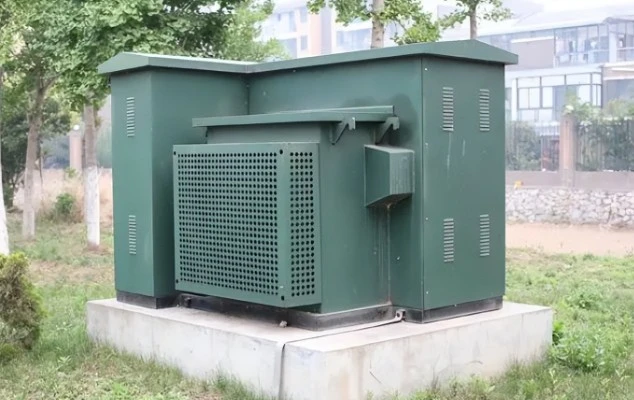

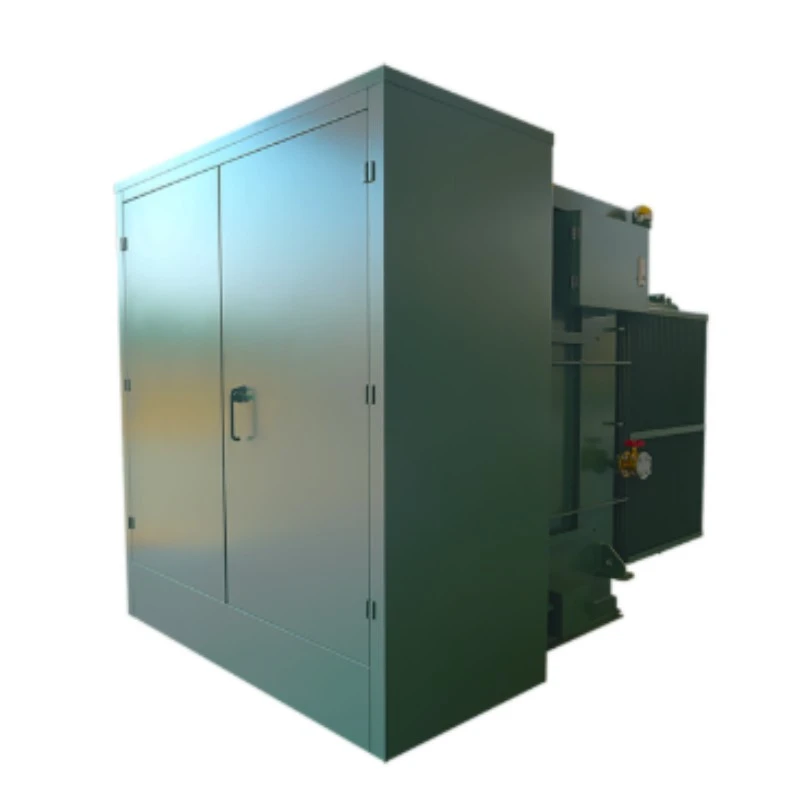

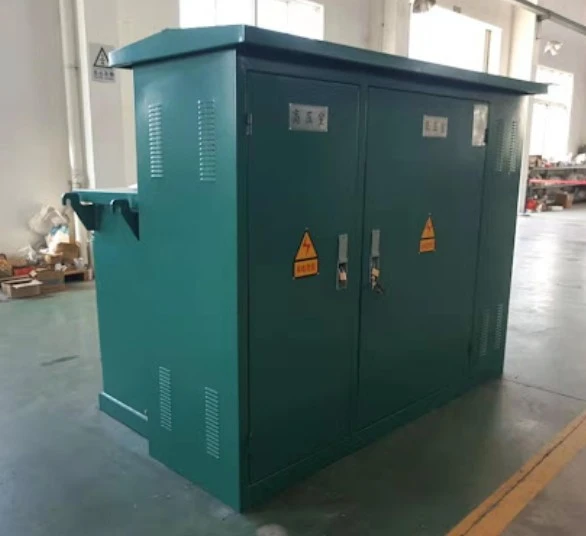

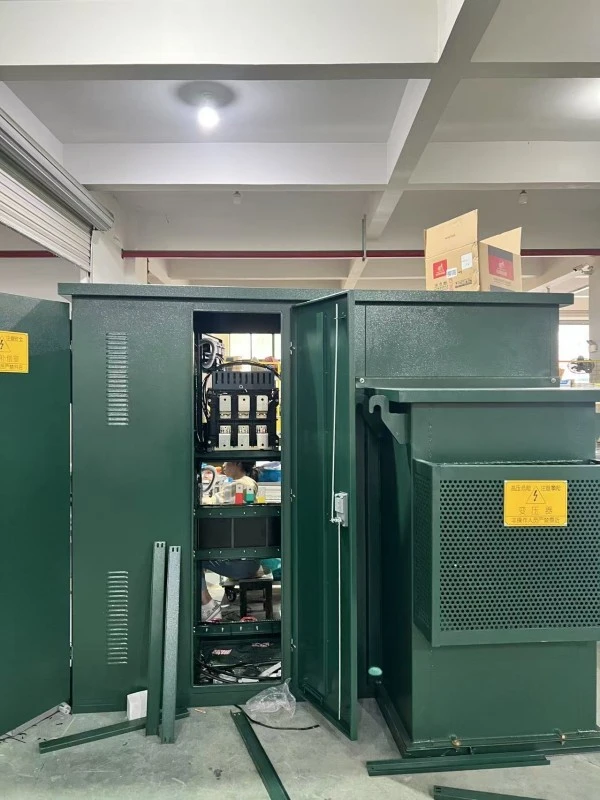

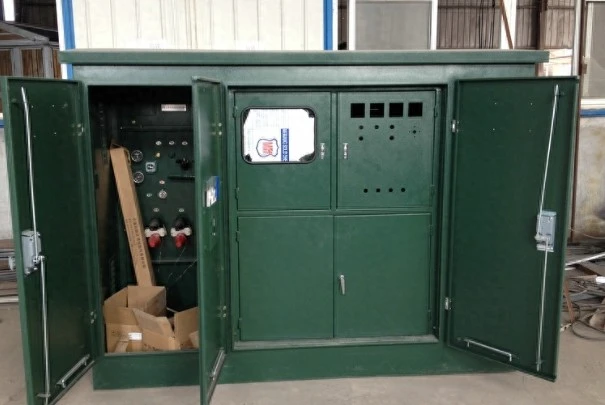

Transformer Oil Insulation Box-Type Compact American Type Substation

Ang Transformer oil insulation Box-Type Compact American type Substation ay isang ganap na pinagsama-samang solusyon sa pamamahagi ng kuryente. Sa pamamagitan ng kahulugan, ito ay isang compact, skid-mounted assembly na pinagsasama ang amataas na boltahe switchgear, isang oil-immersed power transformer, at mga low-voltage distribution panel sa loob ng isang solong, selyadong metal enclosure.

Ano ito:

Hindi tulad ng tradisyonal na European-style substation na naghihiwalay ng mga bahagi, itoAmerican-type na unitginagamit ang langis ng transpormer bilang parehong electrical insulator at isang cooling medium. Ang tangke ng transpormer ay structurally na isinama sa enclosure, na lumilikha ng isang pinag-isang, "box-type" na form factor.

Ano ang ginagawa nito:

Ang substation na ito ay idinisenyo upang baguhin ang mataas na boltahe na pangunahing kuryente (karaniwang 12kV hanggang 36kV) sa mababang boltahe na magagamit na kapangyarihan (208V hanggang 480V). Gumaganap ito ng tatlong kritikal na pag-andar:

1. Pagbaba ng Boltahe: Binabawasan ang katamtamang boltahe sa mga boltahe ng paggamit.

2. Proteksyon: Mga fuse at breaker ng mga bahay upang protektahan ang mga downstream grid mula sa mga fault.

3. Pamamahagi: Namamahala at namamahagi ng kapangyarihan sa mga pamayanang tirahan, mga sentrong pangkomersyo, o mga pasilidad na pang-industriya.

Ang Transformer oil insulation Box-Type Compact American type Substation ay napakahusay sa mga kapaligiran kung saan ang espasyo ay nasa isang premium ngunit ang pagiging maaasahan ay hindi maaaring makompromiso. Tinatanggal nito ang pangangailangan para sa isang nakahiwalay na bakuran o isang kongkretong vault, dahil ang lahat ng mga live na bahagi ay ganap na nakapaloob.

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto

Q1: Ano ang pinagkaiba ng Transformer oil insulation Box-Type Compact American type Substation sa karaniwang pad-mounted transformer?

A1: Ang pagkakaiba ay nakasalalay sa pagsasama. Ang karaniwang pad-mounted transformer ay isang transpormer lamang. Ang aming Box-Type Compact American type Substation ay may kasamang high-voltage compartment na may mga load break switch at fuse, at isang low-voltage breaker panel. Ito ay isang "substation sa isang kahon," samantalang ang isang karaniwang yunit ay isang transpormer lamang. Ang oil insulation ay nagbibigay din ng superior arc-quenching capability sa panahon ng faults.

Q2: Paano nakikinabang ang oil insulation sa aking operasyon sa matinding klima?

A2: Ang langis ng transformer ay may mas mataas na dielectric na lakas kaysa hangin at mas mahusay na thermal conductivity. Sa mainit na klima (hanggang sa 50°C), ang langis ay sumisipsip ng init mula sa core at mga coils, na nagwawaldas nito sa pamamagitan ng corrugated tank wall. Sa malamig na klima, ang langis ay nagpapanatili ng matatag na lagkit, na pumipigil sa panloob na arcing. Ginagawa nitong perpekto ang Transformer oil insulation Box-Type Compact American type Substation para sa mga disyerto, mga rehiyon sa baybayin, at snowy mountain pass.

Q4: Maaari ko bang i-customize ang mababang boltahe na pagsasaayos ng output?

A4: Oo. Nag-aalok kami ng mga configurable na low-voltage panel na may 2 hanggang 8 na paraan, kabilang ang mga output ng MCCB (Molded Case Circuit Breaker). Maaari ka ring magdagdag ng mga compartment ng pagsukat, mga lightning arrester, at mga awtomatikong power factor correction capacitor.

Mga Sitwasyon ng Application

1. Residential Subdivisions: Pinapalakas ang mga underground feeder network para sa mga housing complex.

2. Wind & Solar Farms: Pinapataas ang boltahe ng generator o binababa ang boltahe ng grid para sa auxiliary power.

3. EV Charging Stations: Nagbibigay ng nakalaang 480V-3 phase power para sa mabilis na DC charger.

4. Industrial Parks: Nagsisilbing pansamantala o permanenteng compact substation para sa construction power.

5. Urban Renewal Projects: Pinapalitan ang mga lumang vault-type na transformer kung saan ang pagbaha ay isang panganib.

Mga Detalye ng Produksyon at Mga Pakikipagkumpitensya

Mga Detalyadong Bahagi:

● Konstruksyon ng Tank: Gumagamit ang aming tangke ng 2.5mm – 3.0mm na cold-rolled na bakal (madalas na gumagamit ang mga kakumpitensya ng 1.5mm). Ang mga corrugated fins ay robotically welded para sa 100% oil leak prevention.

● Core at Windings: Gumagamit kami ng high-permeability na grain-oriented na silicon steel (M4 grade). Ang mga paikot-ikot na tanso (hindi aluminyo) ay ganap na na-annealed upang mabawasan ang pagkawala ng hysteresis.

● Kalidad ng Langis: Pinupuno namin ng inhibited transformer oil (IEC 60296 standard) na may breakdown voltage >60kV. Opsyonal: Natural na ester (langis ng gulay) para sa mga biodegradable na kinakailangan.

● HV Switch: May kasamang 4-position load break switch (Sarado/Bukas/Grounded/Connected) na may nakikitang break indicator.

● Paint System: 5-step na pre-treatment + zinc-rich epoxy primer + polyester top coat. Nasubok ang spray ng asin sa loob ng 500+ na oras.

Mga Bentahe sa Produksyon kumpara sa Mga Kakumpitensya:

Mga Madalas Itanong

Q1: Dumating ang Transformer oil insulation Box-Type Compact American type Substation na may mababang presyon ng langis. Tumutulo ba ito?

A: Hindi. Nagpapadala kami ng mga unit na may maliit na nitrogen blanket para maiwasan ang oksihenasyon. Maaaring magbasa ng zero ang pressure gauge. Pagkatapos mapuno ng sariwang langis sa tagapagpahiwatig ng antas (humigit-kumulang 5-10cm sa itaas ng core), hayaan itong tumira sa loob ng 6 na oras. Kung bumaba muli ang antas sa loob ng 24 na oras, makipag-ugnayan sa amin para sa inspeksyon ng selyo.

Q4: Nagbibigay ka ba ng mga ekstrang bahagi para sa Transformer oil insulation Box-Type Compact American type Substation?

A: Oo. Nag-iimbak kami ng mga high-voltage fuse (bay-o-net style), low-voltage breaker, oil level gauge, pressure relief valve, at gasket kit sa loob ng 10+ taon. Mag-order ng anumang ekstrang bahagi sa pamamagitan ng aming web portal para sa 48-oras na pagpapadala.

Q5: Paano ko susuriin ang kalidad ng langis pagkatapos ng 2 taong operasyon?

A: Gumamit ng oil dielectric strength tester (ASTM D877). Kumuha ng sample mula sa ibabang drain valve. Ang lakas ng dielectric ay dapat na> 30kV. Kung bumaba ito sa 20kV, salain ang langis o palitan ito. Inirerekomenda namin ang taunang pagsusuri ng dissolved gas (DGA) para sa mga yunit na higit sa 1000kVA.

Q6: Ang Transformer oil insulation Box-Type Compact American type Substation ay tugma sa smart grid system?

A: Talagang. Kasama sa mga opsyonal na add-on ang: 4G/5G remote monitoring units (temperatura ng langis, pressure, load current) at RS485/Modbus RTU port. Maaari mo itong isama nang direkta sa iyong SCADA system.

Serbisyong After-Sales

Panahon ng Warranty: 12 buwan mula sa petsa ng pag-commissioning o 14 na buwan mula sa petsa ng pagpapadala (alin man ang mauna).

Saklaw: Lahat ng mga depekto sa pagmamanupaktura kabilang ang pangunahing pagkabigo, paikot-ikot na mga short circuit, pagtagas ng langis mula sa mga weld, atswitchgearmekanikal na pagkabigo.
