Outdoor Box-Type Substation Solution para sa Mexico Photovoltaic Power Plant

Paglalarawan ng larawan sa site:

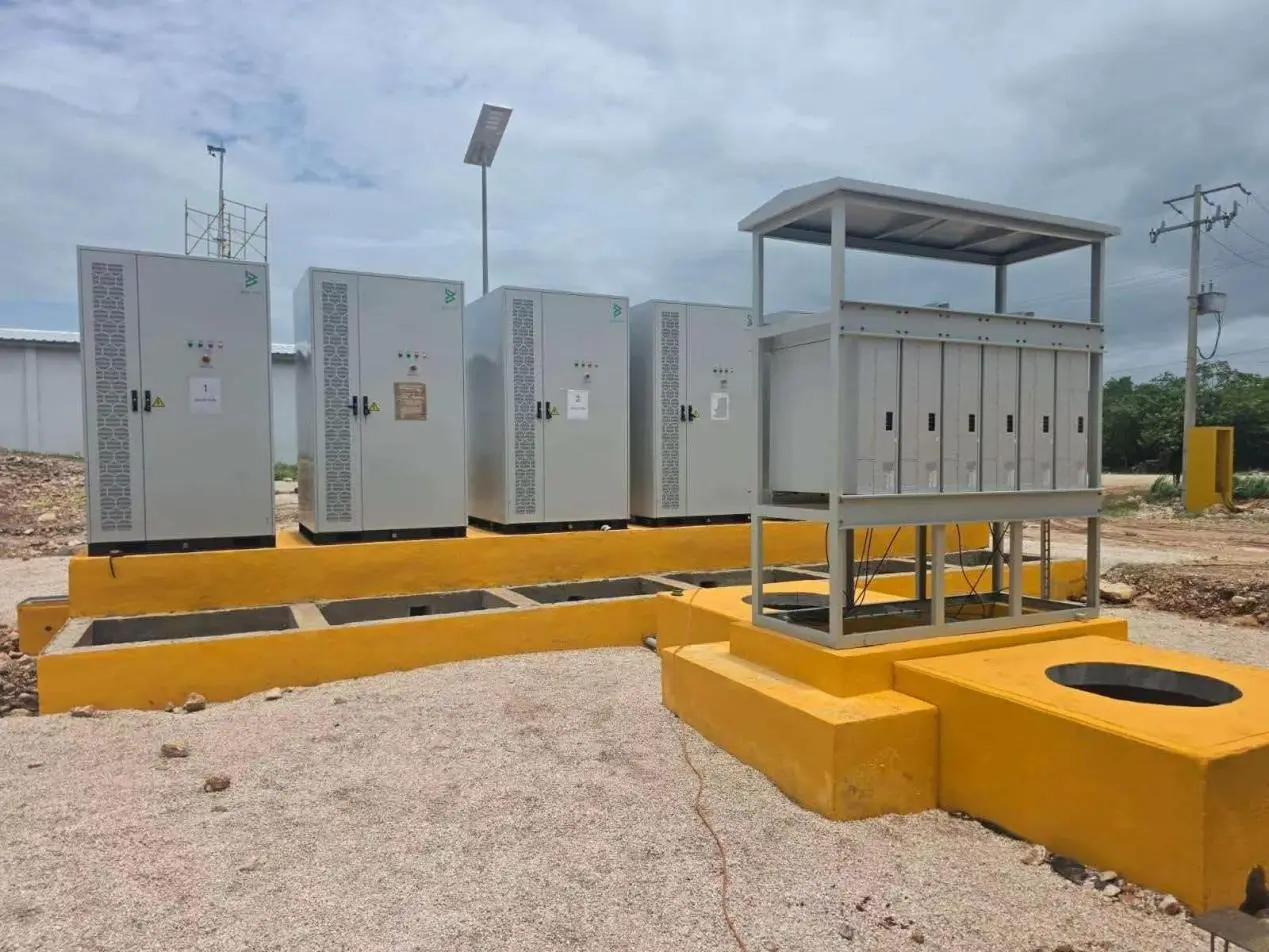

Figure 1: Pinagsamang configuration ng inverter control cabinet at low-voltage combiner cabinet

Sa kaliwang bahagi ng panel, mayroong apat na independiyenteng panlabas na photovoltaic inverter control cabinet; sa kanang bahagi, naka-install ang isang katugmang open-type na low-voltage combiner distribution frame na may rainproof canopy. Ang lahat ng kagamitan ay naka-mount sa mga nakataas na dilaw na kongkretong base, na nagtatampok ng mga built-in na cable trench upang matiyak ang pagpasok at paglabas ng cable sa ibaba, sa gayon ay pinipigilan ang pagguho mula sa tubig-ulan sa lupa at kahalumigmigan.

Inverter control cabinet: IP54-rated na panlabas na proteksyon enclosure na nagtatampok ng malalaking lugar sa gilid na convective cooling louvers at dust filter, na may pinagsamang mga button ng operasyon, mga indicator ng status, at mga fault alarm sa front panel. Ang bawat yunit ay gumagana nang nakapag-iisa sa loob ng itinalagang sona nito, na nagpapahintulot sa pagpapanatili ng mga indibidwal na yunit nang hindi naaapektuhan ang buong sistema ng pagbuo ng kuryente.

Low-voltage distribution frame: nagtatampok ng open rainproof na disenyo ng bubong na may natural na pag-alis ng init para sa mga tropikal na kapaligirang may mataas na temperatura, nilagyan ng anim na panloob na output port upang pagsama-samahin ang kapangyarihan mula sa maraming inverters at pasimplehin ang on-site na mga wiring. Kasama sa pasilidad ang solar-powered monitoring at lighting pole na gumagana nang walang external na mains power, nakakatugon sa operasyon sa gabi, pagpapanatili, at mga kinakailangan sa pagsubaybay sa seguridad.

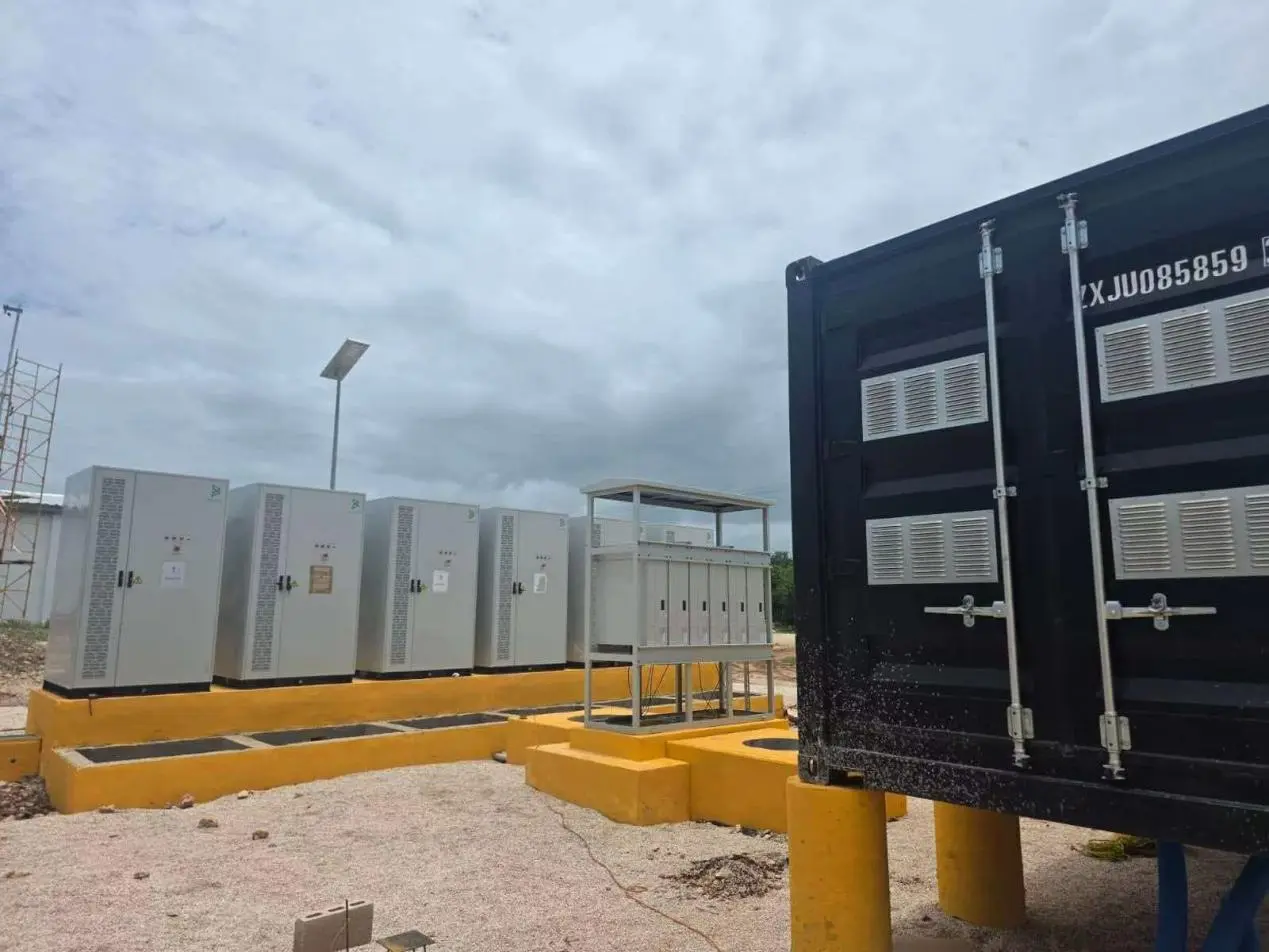

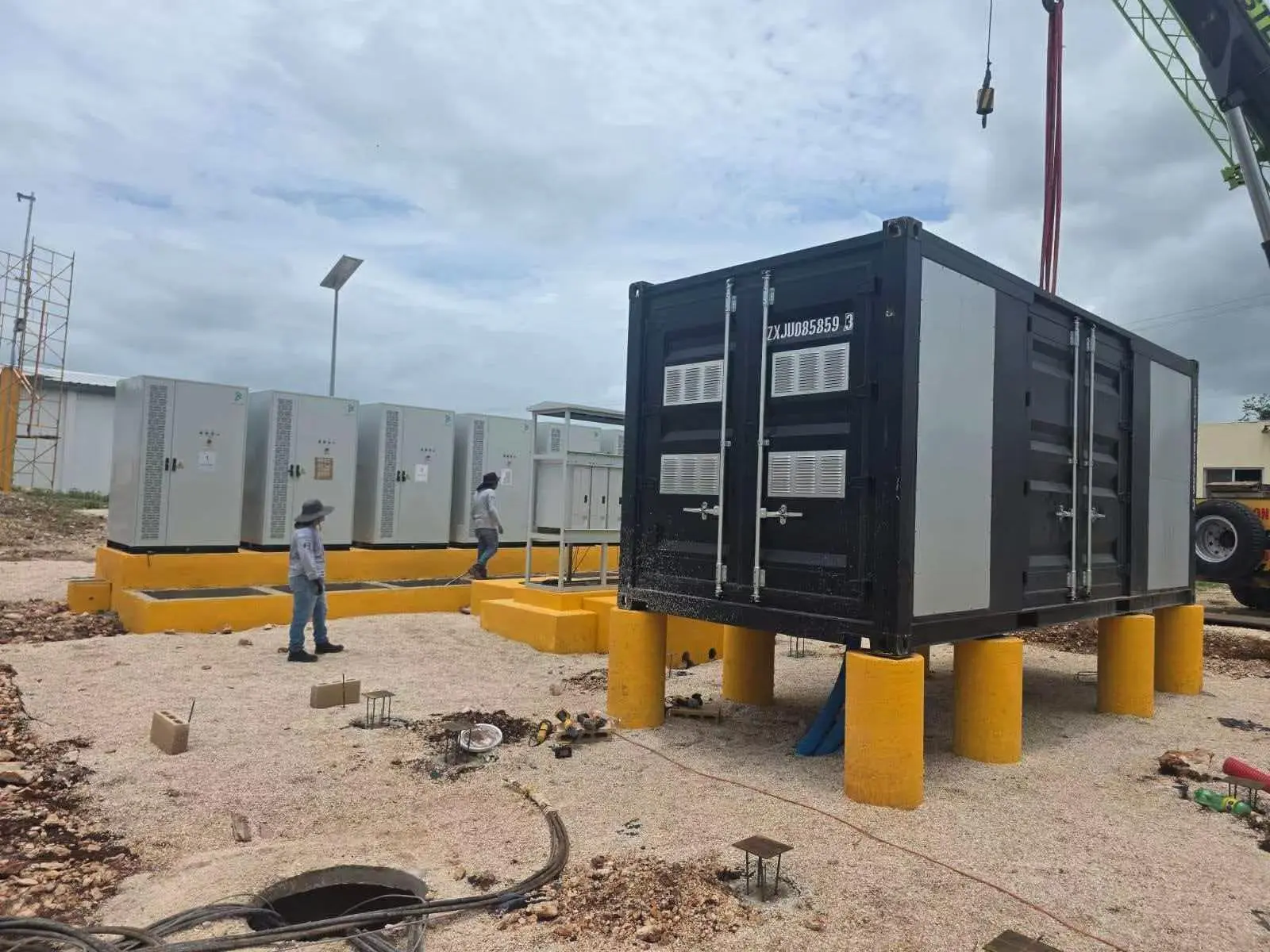

Mga Figures 2 at 3: Dumating sa site ang containerized substation; panoramic view ng kumpletong lugar ng pamamahagi ng kuryente

Ang pinagsama-samang itim na containerized substation ay naihatid na sa site, na bumubuo ng kumpletong photovoltaic power distribution system kasama ang rear-mounted inverter cabinet at combiner cabinet. Ang magkabilang gilid ng lalagyan ay nilagyan ng rain-resistant ventilation louvers at nagtatampok ng built-in na dust-proof at water-resistant na mga istraktura upang mapahusay ang pag-alis ng init sa mga kapaligirang may mataas na temperatura. Ang lalagyan ay pinahiran ng panlabas na weather-resistant coating na nagbibigay ng proteksyon laban sa ultraviolet radiation at salt spray corrosion, na ginagawa itong angkop para sa pangmatagalang operasyon sa open-air condition sa Mexico.

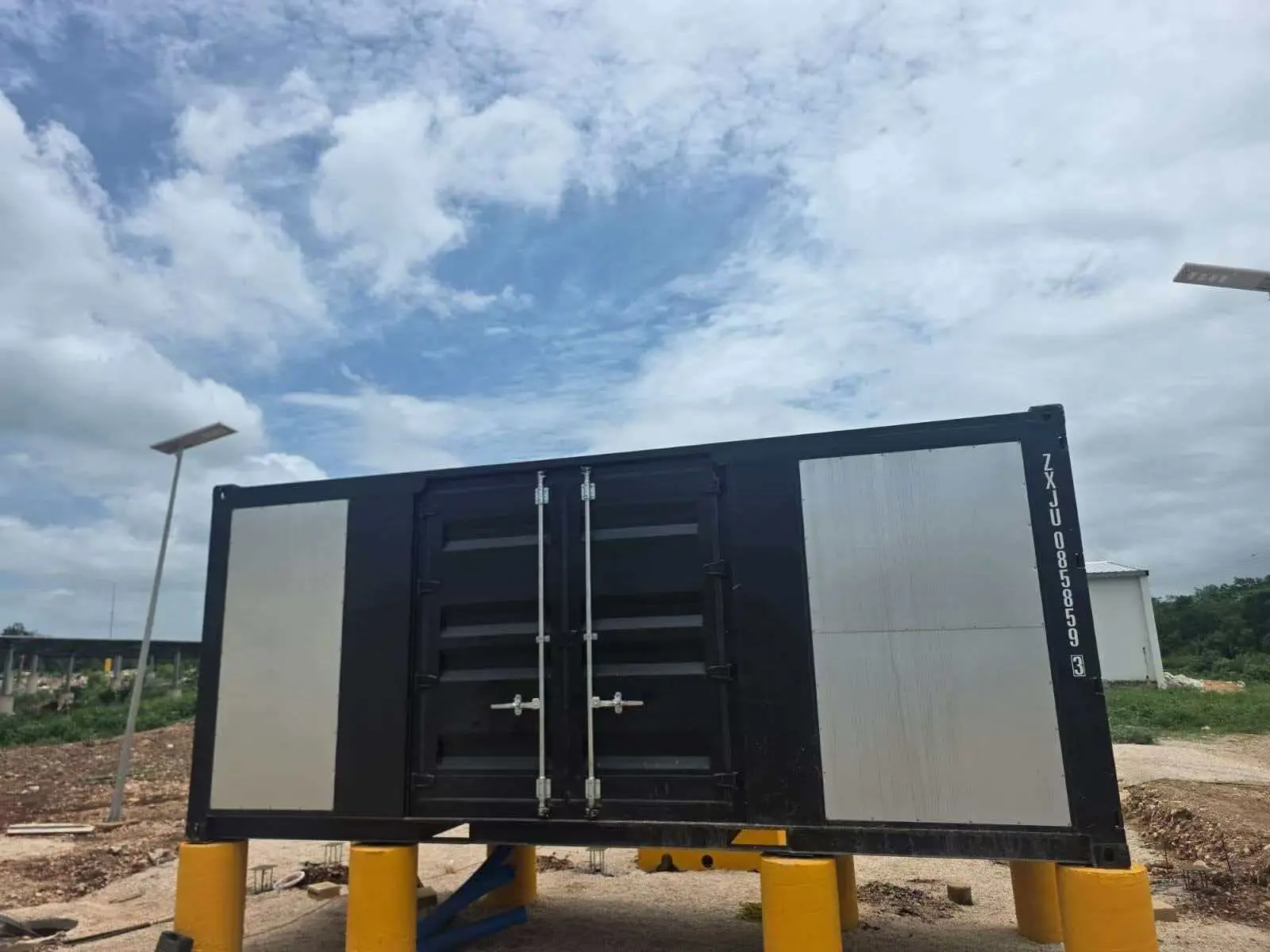

Figure 4: Ang kahon ng lalagyan ay nagbago sa isang hitsura ng produkto

Standardized containerized unit design na may dual-door access channels at side maintenance panel para sa madaling panloob na serbisyo ng kagamitan; tinitiyak ng compartmentalized na istraktura ng bentilasyon ang pinakamainam na pag-alis ng init habang nagbibigay ng proteksyon na hindi tinatablan ng tubig at alikabok, na ginagawa itong angkop para sa mga sentralisadong step-up at mga aplikasyon ng koneksyon sa grid sa mga megawatt-scale na photovoltaic power plant.

Mga Pakinabang sa Market ng Proyekto

1.Prefabricated integrated delivery: Ang lahat ng kagamitan ay pre-assembled at nasubok sa pabrika, makabuluhang binabawasan ang overseas on-site construction at commissioning time, pinaikli ang kabuuang cycle ng paghahatid ng proyekto, at binabawasan ang kabuuang gastos sa paggawa para sa general contractor.

2. Nagtatampok ang buong industriyal na chain ng mga komprehensibong kakayahan sa supply, na may mga transformer, switchgear cabinet, kasalukuyang transformer, protection relay, at inverter cabinet na lahat ay ginawa sa loob ng bahay sa ilalim ng pinag-isang teknikal na pamantayan, na tinitiyak ang maginhawang pagkuha ng mga ekstrang bahagi at pagpapanatili ng kagamitan.

3.Customized para sa mga tropikal na klima, ang solusyon na ito ay partikular na nag-o-optimize ng thermal management, moisture resistance, at corrosion-resistant na mga istraktura na iniayon sa mainit at maulan na kondisyon ng Latin America, na epektibong tumutugon sa mga karaniwang hamon sa pagpapatakbo tulad ng mga pagsasara ng kagamitan dahil sa mataas na temperatura at kalawang sa mga outdoor power plant.

4.Sumusunod sa mga detalye ng lokal na grid, ang mga pangkalahatang parameter nito ay nakakatugon sa Mexican electrical standards, na nagbibigay-daan sa direktang pag-apruba ng koneksyon sa grid ng mga lokal na kumpanya ng kuryente, at ginagawa itong angkop para sa pagtitiklop at pag-deploy sa mga proyekto ng pag-iimbak ng enerhiya ng photovoltaic sa buong Mexico, Central America, at rehiyon ng Caribbean.

Buod ng Proyekto

Ang Mexican integrated photovoltaic at energy storage prefabricated substation project na ito ay gumagamit ng modular, komprehensibong power distribution solution na partikular na na-optimize para sa tropikal, mainit, at maulan na klima ng rehiyon, na nagtatampok ng mga espesyal na pagpapabuti sa moisture resistance, heat dissipation, at corrosion protection. Gamit ang diskarte sa pagtatayo na pinagsasama ang factory prefabrication na may mabilis na on-site installation, nakakamit nito ang full-chain integration ng photovoltaic inversion, kasalukuyang koleksyon at pamamahagi, at pagpapalakas ng boltahe para sa grid connection. Ang solusyon ay nagpapakita ng mataas na standardisasyon at nagsisilbing isang benchmark na kaso para sa mga tropikal na renewable energy power station sa Latin America, na angkop para sa pag-promote sa PV sa ibang bansa at mga kliyente ng turnkey na imbakan ng enerhiya.
