Tajikistan Substation Project: MV Switchgear at HV Equipment Installation

Figure 1 - yugto ng pag-install ng panloob na switchgear cabinet

Ipinapakita ng larawan ang pangunahing control room ng proyekto, kung saan angmedium-voltage switchgearna ibinibigay ng aming kumpanya ay inilalagay sa lugar. Nagtatampok ang kagamitan ng isang standardized na disenyo ng cabinet, na kinabibilangan ng mga built-in na circuit breaker, proteksyon at mga aparato sa pagsukat, pati na rin ang mga operating circuit, na nagbibigay ng maaasahang proteksyon sa pamamahagi ng kuryente at mga control function para sa substation upang matiyak ang ligtas at matatag na operasyon ng power system.

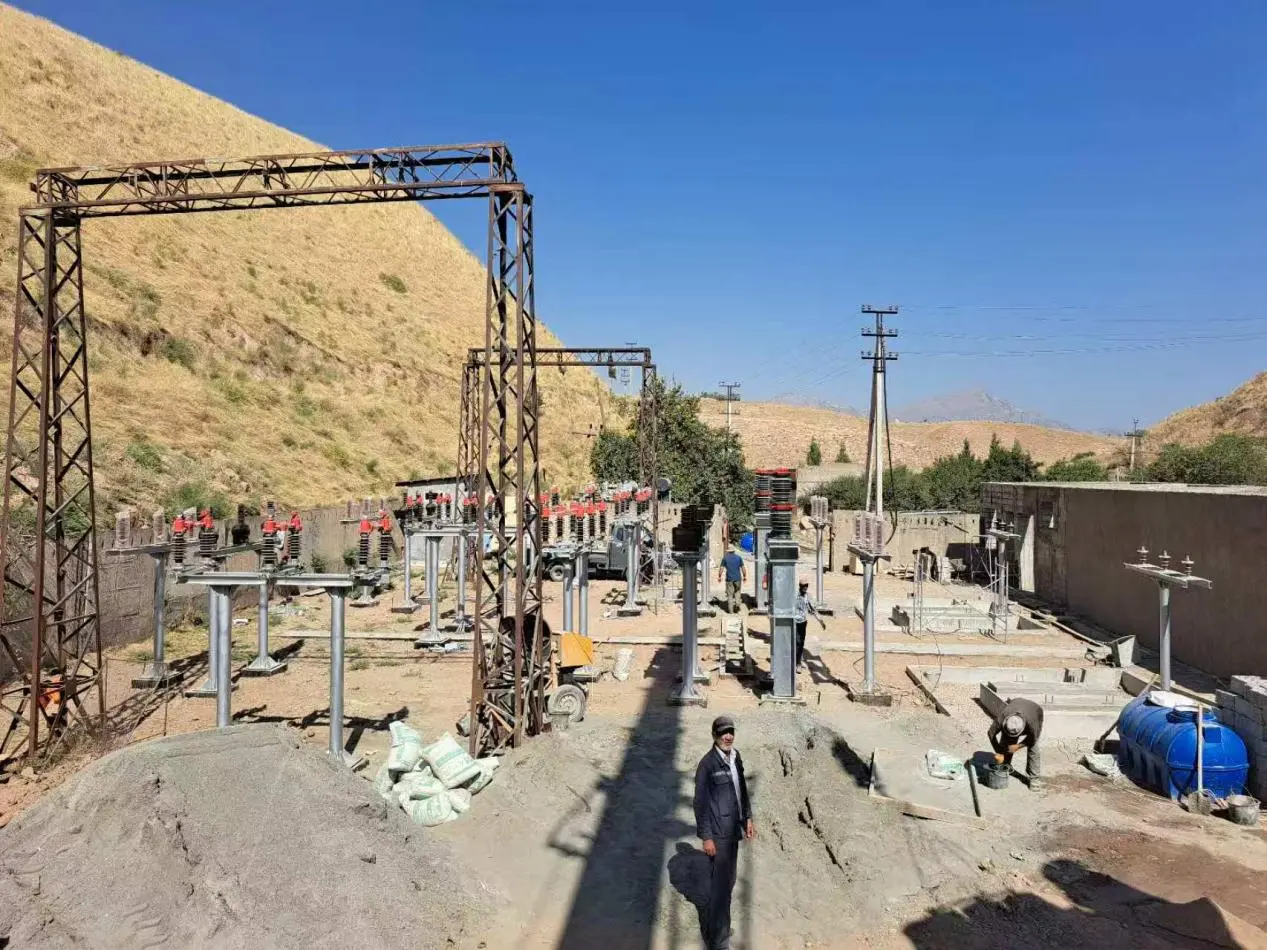

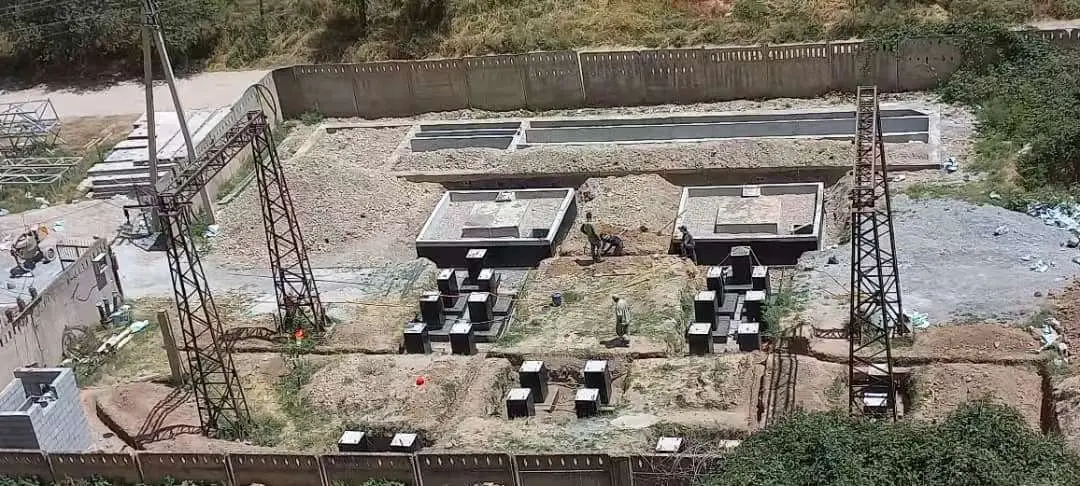

Mga Larawan 2–4:Ang proyekto ay matatagpuan sa isang bulubunduking lugar, kung saan ang mga pundasyon ng civil engineering at panlabas na balangkas ng istruktura ay sabay na itinatayo. Ang mga pangunahing gawain tulad ng pagbuhos ng pundasyon ng kagamitan at pag-install ng balangkas ay natapos na sa site, na naglalagay ng batayan para sa kasunod na pag-install ng pangunahing kagamitan. Ang aming kumpanya ay nagbigay ng buong suporta sa buong proseso ng konstruksiyon, nag-aalok ng teknikal na tulong at mga serbisyo sa paghahatid ng kagamitan upang matiyak ang napapanahong pag-unlad ng proyekto.

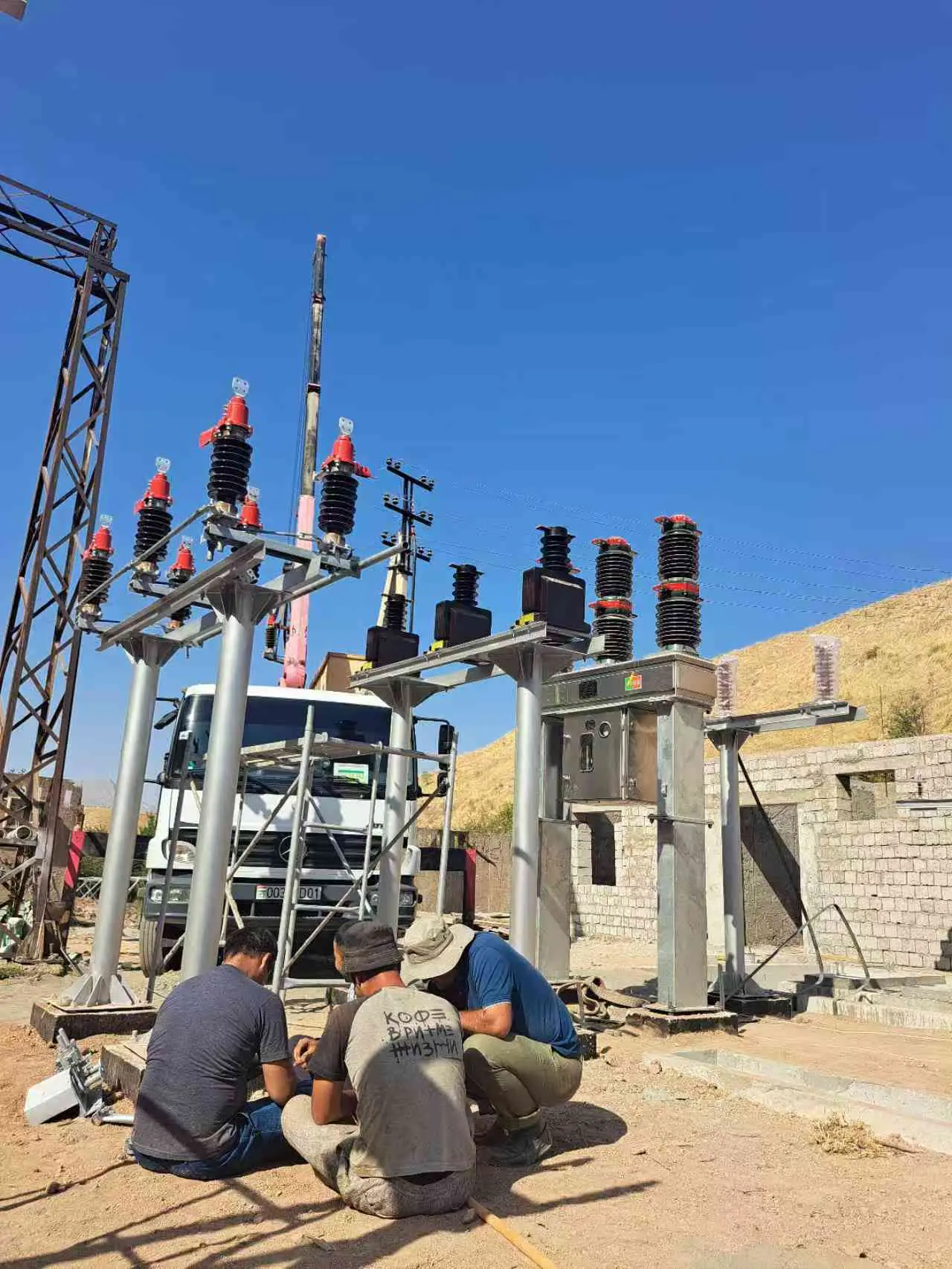

Larawan 5 – Lugar ng pag-install ng pangunahing kagamitan sa labas

Ang pangunahing transpormer, high-voltage disconnectors, at busbar structure ay sunud-sunod na na-install. Ang lahat ng panlabas na high-voltage na kagamitan na ibinibigay ng aming kumpanya ay sumasailalim sa mahigpit na disenyo ng adaptability sa kapaligiran upang mapaglabanan ang matinding lokal na pagkakaiba-iba ng temperatura at mabuhangin na kondisyon ng panahon, na may mga bahagi tulad ng mga insulator at istruktura na nagpapakita ng mahusay na resistensya sa kaagnasan at pagganap ng pagkakabukod.

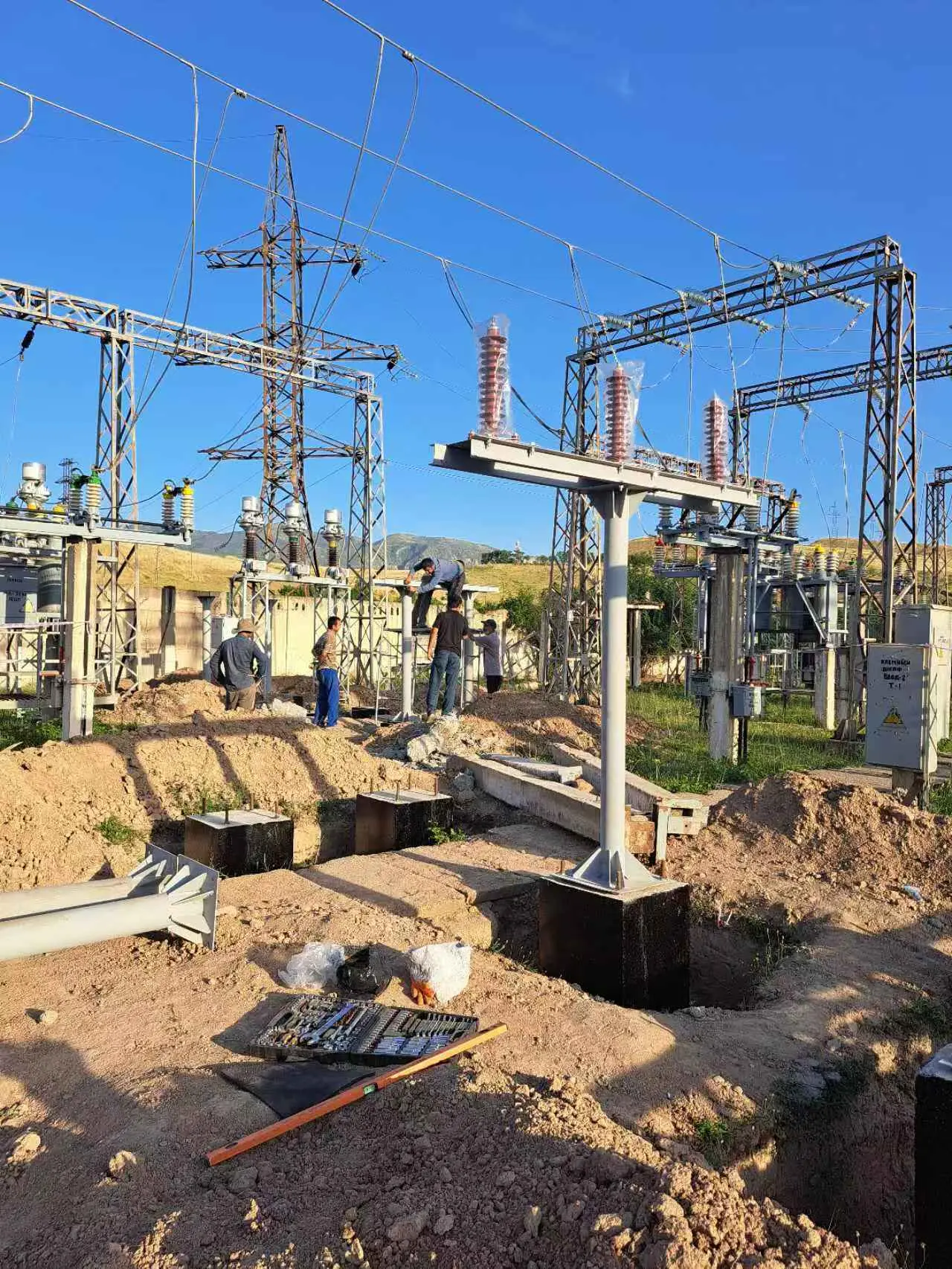

Figure 6 – Pag-install at Pag-commissioning ng High-Voltage Equipment

Ang high-voltage isolating switch equipment ay sumasailalim sa pag-install at pag-commissioning. Nakipagtulungan ang aming mga teknikal na tauhan sa construction team para kumpletuhin ang pagpoposisyon ng kagamitan, pag-wire, at pag-debug, na tinitiyak ang maaasahang operasyon sa ilalim ng kumplikadong mga kundisyon sa pagpapatakbo at pagsunod sa mga pamantayan sa pagganap ng pagkakabukod.

Figure 7 – Pag-unpack ng transformer at inspeksyon sa pagtanggap

Ang pag-unpack at pagtanggap ng inspeksyon ng pangunahing transpormer ay kasalukuyang isinasagawa sa site. Ang lahat ng kagamitan ay sumailalim sa mahigpit na pagsusuri sa pabrika bago ang pagpapadala at, sa pagdating, ay sama-samang na-verify sa construction team tungkol sa hitsura nito, mga accessory, at teknikal na dokumentasyon upang matiyak na ito ay nasa mabuting kondisyon at nakakatugon sa lahat ng mga kinakailangan sa pag-install sa lugar.

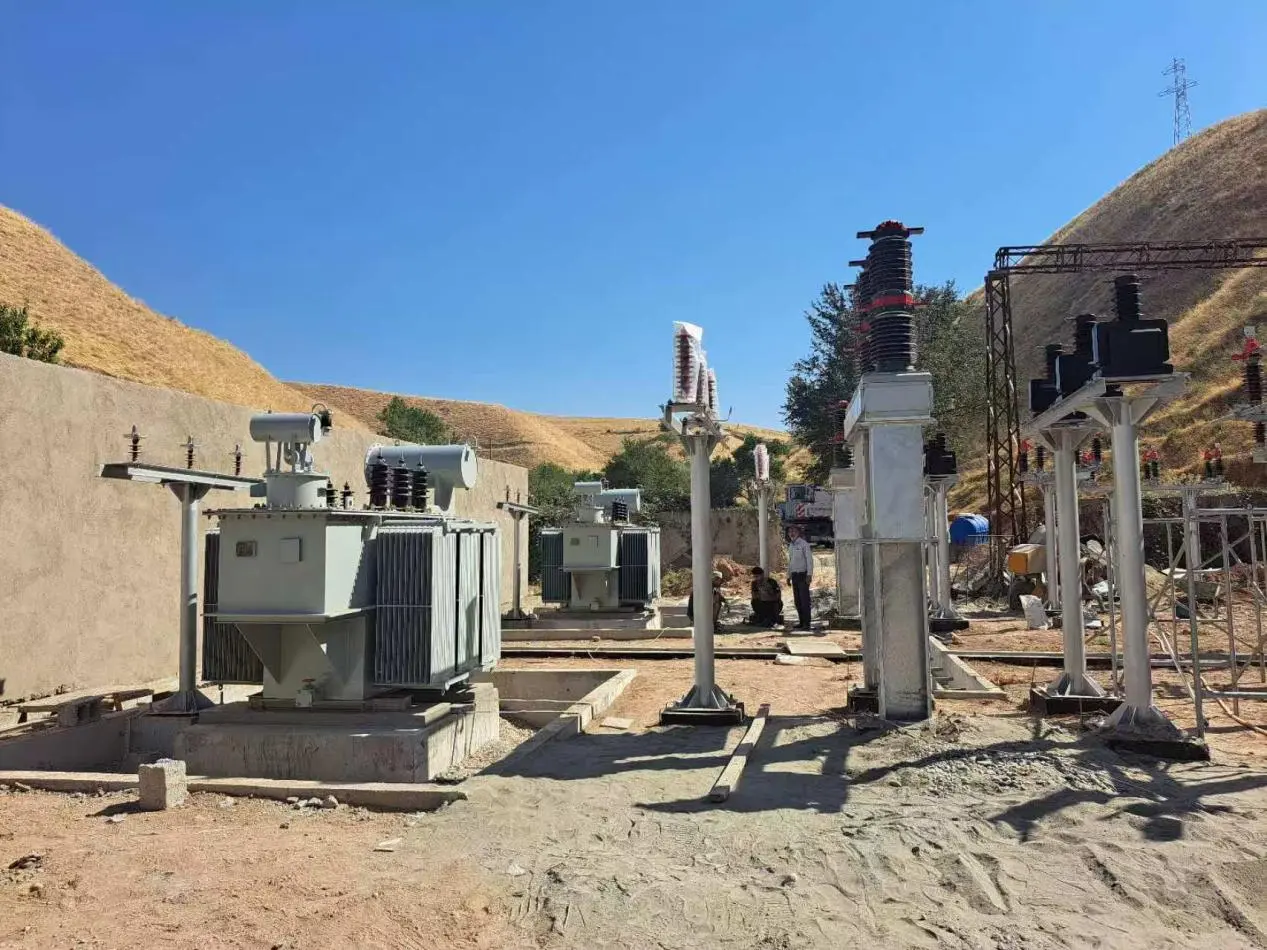

Figure 8 – Naka-install ang pangunahing transpormer sa lugar

Ang pangunahing transpormer ay matagumpay na na-install sa lugar, na may matatag na pundasyon at lahat ng mga accessories ay maayos na naka-mount. Nagtatampok ng ganap na selyadong structural na disenyo, ang kagamitan ay nag-aalok ng mahusay na heat dissipation at insulation performance, na nagbibigay ng mahalagang suporta para sa conversion ng boltahe at power transmission sa loob ng substation.

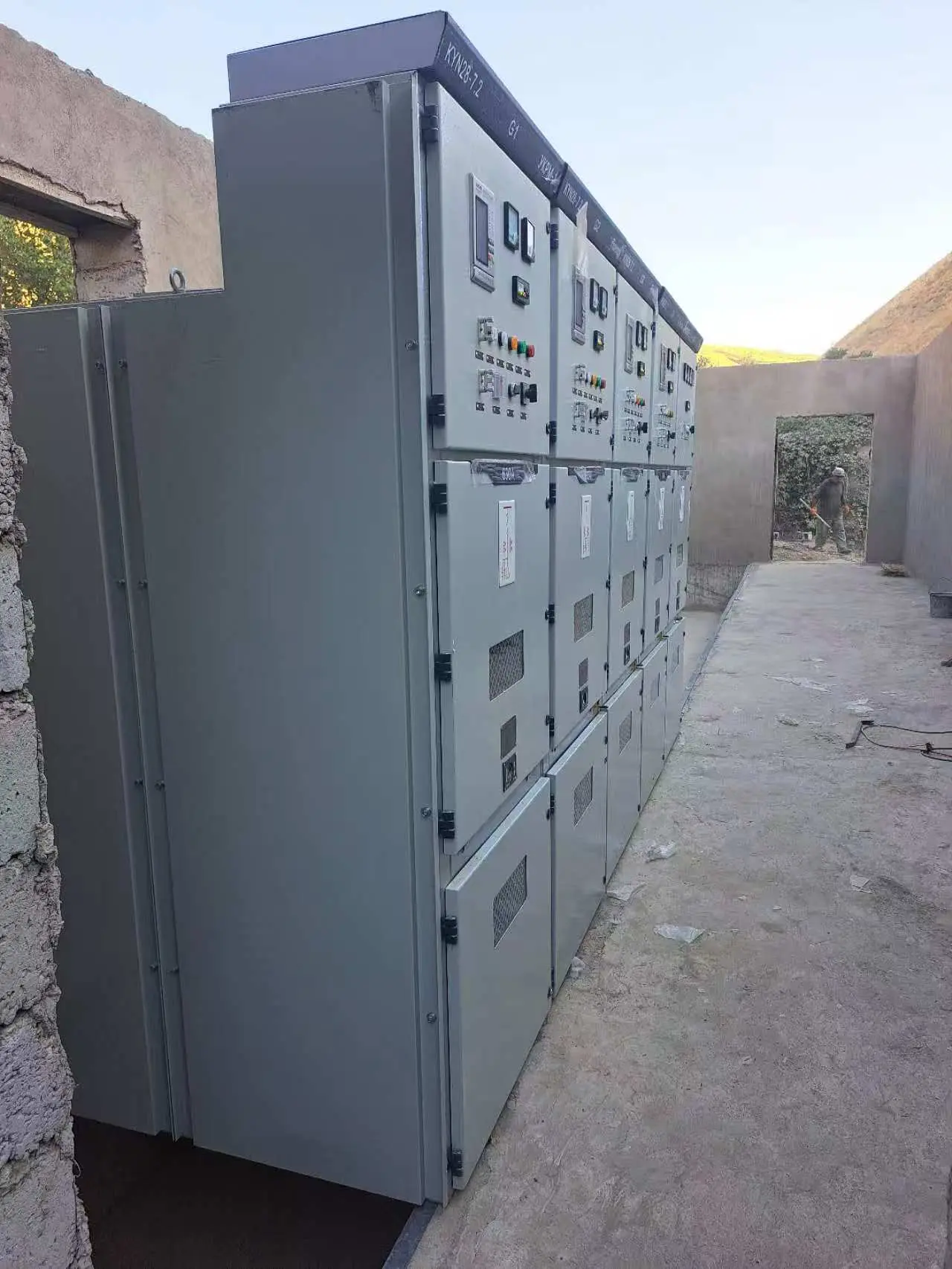

Figure 9 – Nakumpleto ang pag-install ng switchgear sa loob ng bahay

Lahatmedium-voltage switchgearang mga yunit sa control room ay ganap na na-install at nakaayos sa isang maayos na paraan. Nagtatampok ng compact na istraktura at malinaw na layout, pinapadali ng mga unit na ito ang kasunod na operasyon, pagpapanatili, at inspeksyon, na nagsisilbing pangunahing bahagi ng power distribution system ng substation.

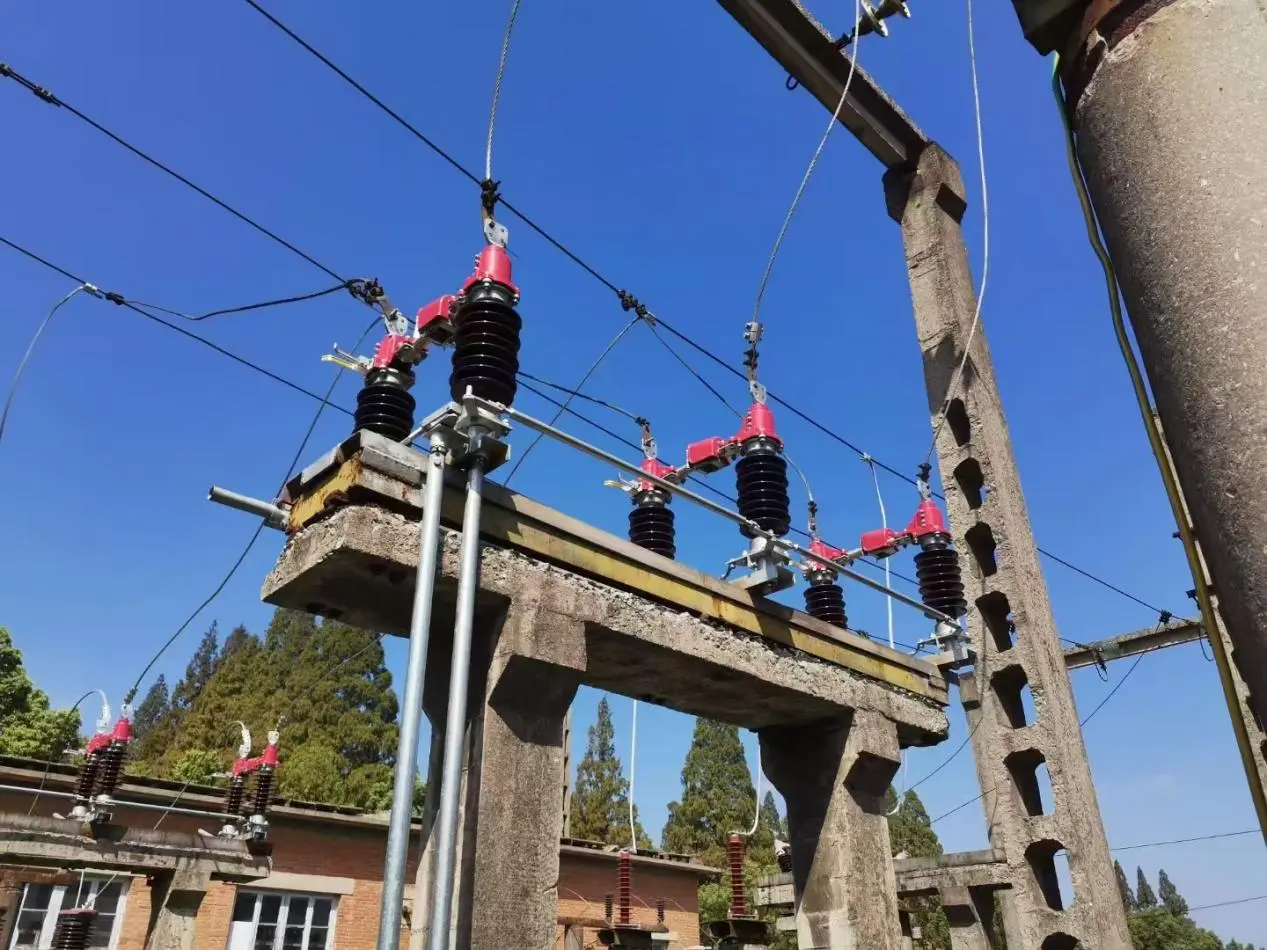

Figure 10: Proyekto sa Pag-aayos/Pag-upgrade ng Switch sa Panlabas na High-Voltage Isolation Switch

Kasama sa proyektong ito ang pag-upgrade at pagsasaayos ng mga panlabas na high-voltage disconnector sa isang tumatandang substation. Ipinapakita ng diagram ang bagong henerasyong kagamitan sa disconnector na ibinibigay ng aming kumpanya, na matagumpay na na-install at na-commission on-site. Nagtatampok ng lubos na maaasahang disenyo ng istruktura, ang kagamitan ay walang putol na isinasama sa kasalukuyang imprastraktura ng substation at mga pagsasaayos ng mga kable, na makabuluhang nagpapahusay sa katatagan ng pagpapatakbo at kaginhawaan sa pagpapanatili habang tinitiyak ang maaasahang kaligtasan para sa mga operasyon ng substation.

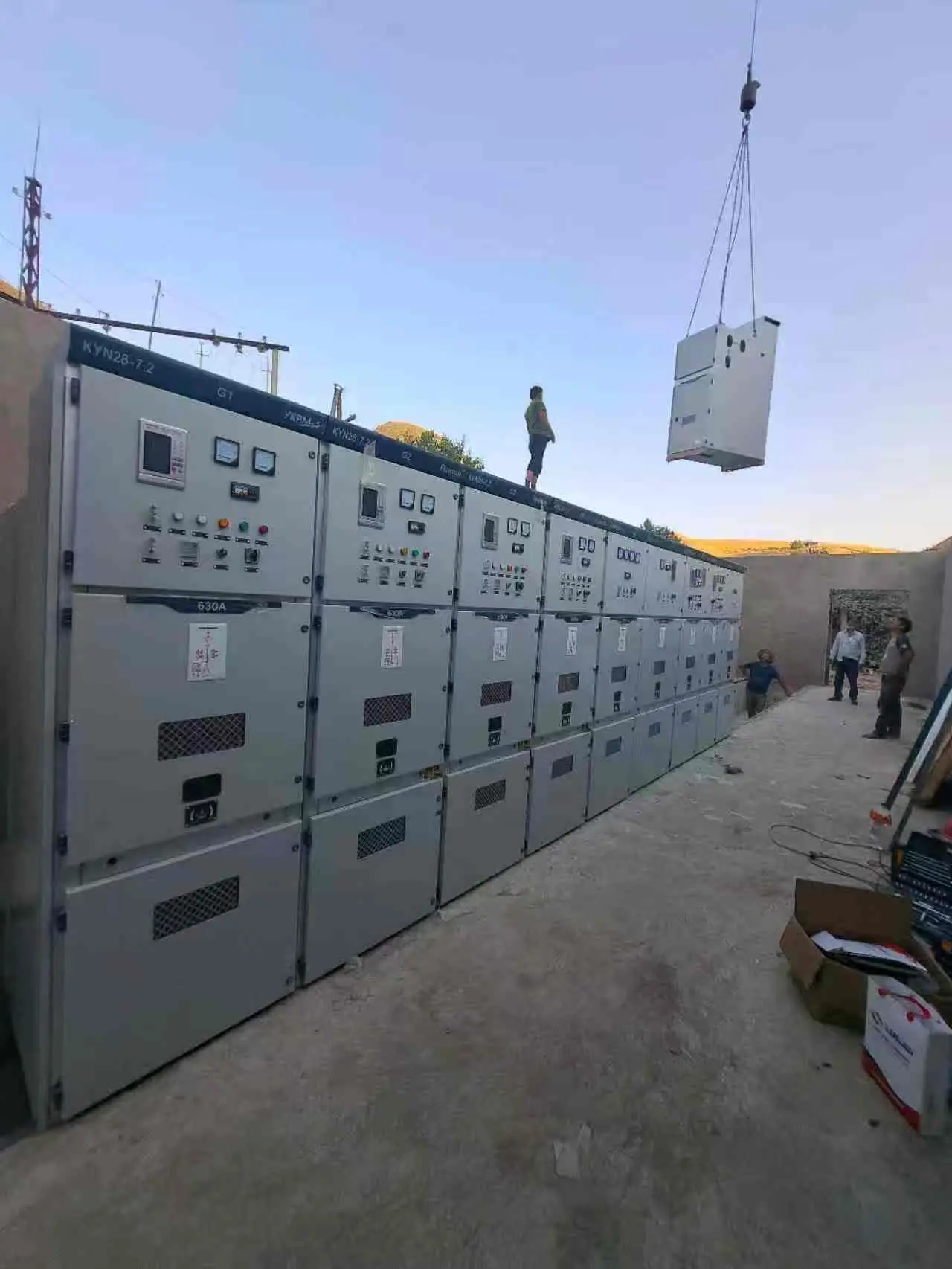

Figure 11: Panloob na proyekto sa pag-install para sa medium-voltage switchgear

Ipinapakita ng larawan ang site ng pag-install ngmedium-voltage switchgearsa pangunahing control room ng isang proyekto sa ibang bansa. Ang kumpletong set ng KYN28 series medium-voltage switchgear na ibinigay ng aming kumpanya ay ini-install sa pamamagitan ng hoisting operations. Nagtatampok ng compact na istraktura at malinaw na layout, ang mga cabinet na ito ay nilagyan ng built-in na proteksyon at measurement control device, na nagbibigay ng maaasahang switching, proteksyon, at control function para sa power distribution system ng substation. Ang lahat ng kagamitan ay sumasailalim sa mahigpit na komprehensibong pagsubok bago ipadala upang matiyak ang matatag at maaasahang pagganap sa panahon ng operasyon sa field.

Figure 12: Pag-install at pag-commissioning site ng panlabas na high-voltage na kagamitan

Inilalarawan ng larawan ang lugar ng pag-install at pagkomisyon para sa mataas na boltahe na kagamitan sa isang panlabas na substation sa Central Asia. Ang aming mga teknikal na tauhan ay nagtrabaho kasama ng construction team upang i-install at i-calibrate ang mga high-voltage disconnector, kasalukuyang mga transformer, at iba pang mga bahagi. Ang mga device na ito ay na-optimize para sa mahangin, mabuhangin na mga kondisyon at makabuluhang pagbabagu-bago ng temperatura, na nagtatampok ng mahusay na paglaban sa panahon at pagganap ng pagkakabukod upang matiyak ang pangmatagalang matatag na operasyon sa ilalim ng mapaghamong mga kapaligiran sa pagpapatakbo.
