Bakit Mahalaga ang Partial Discharge Control sa Box-type Transformer Substation?

Sa isang compact box-type na transformer substation na naka-install sa isang residential area, minsan ay maririnig ang mahinang kaluskos malapit sa high-voltage compartment. Hindi ito mapapansin ng karamihan sa mga dumadaan. Ngunit sa isang sinanay na inhinyero sa pagpapanatili, ang tunog na iyon ay isang babala: bahagyang discharge. Ang partial discharge ay isang localized electrical discharge na hindi ganap na tinutulay ang pagkakabukod sa pagitan ng mga conductor. Ito ay sintomas ng pagkasira ng pagkakabukod, at kung hindi masusuri, unti-unti nitong madudurog ang pagkakabukod hanggang sa magkaroon ng kumpletong pagkasira. Sa isangbox-type na transpormador substation, kung saan ang kagamitan ay nakapaloob sa isang compact, selyadong enclosure, ang partial discharge ay partikular na mapanganib. Ang nakakulong na espasyo ay nagpapahirap sa pag-inspeksyon, at ang mga kahihinatnan ng isang pagkabigo ay malala: sunog, pagsabog, at pagkawala ng kuryente para sa buong kapitbahayan.

Ipapaliwanag ng artikulong ito kung bakit mahalaga ang partial discharge control sa mga box-type na transformer substation. Susuriin namin ang mga sanhi ng bahagyang discharge, ang mga kundisyon na ginagawang partikular na madaling maapektuhan ang mga substation na may uri ng kahon, ang mga paraan na ginagamit upang makita at masubaybayan ang bahagyang paglabas, at ang mga kasanayan sa disenyo at pagmamanupaktura na pumipigil dito. Magbibigay din kami ng mga detalyadong detalye para sa aming mga produktong Box-type Transformer Substation mula sa aming pabrika saLugao Power Co.,Ltd.,pag-highlight sa mga tampok na nagsisiguro ng maaasahang pagganap ng pagkakabukod. Kung ikaw ay isang utility engineer, isang tagapamahala ng pasilidad, o isang espesyalista sa pagkuha, ang artikulong ito ay magbibigay ng teknikal na kaalaman na kailangan mo upang maunawaan at matugunan ang hamon ng bahagyang discharge sa mga compact na kapaligiran ng substation.

Talaan ng mga Nilalaman

• 1. Ano ang Partial Discharge at Bakit Ito Nangyayari?
• 2. Bakit Ang mga Box-type na Transformer Substation ay Partikular na Masugatan?
• 3. Ano ang mga Bunga ng Hindi Nakontrol na Bahagyang Paglabas?
• 4. Paano Nakikita at Sinusubaybayan ang Partial Discharge?
• 5. Anong Mga Kasanayan sa Disenyo at Paggawa ang Pinipigilan ang Bahagyang Paglabas?
• 6. Ano ang Mga Pangunahing Detalye para sa Aming Box-type Transformer Substation?
• 7. Mga Madalas Itanong (FAQ)
• 8. Konklusyon

1. Ano ang Partial Discharge at Bakit Ito Nangyayari?

Ang partial discharge ay isang localized electrical discharge na nangyayari sa loob ng insulation system ngunit hindi ganap na tinutulay ang agwat sa pagitan ng dalawang conductor. Ito ay isang bahagyang pagkasira ng pagkakabukod, na nangyayari sa isang punto ng kahinaan. Ang discharge ay karaniwang isang maliit na spark o isang serye ng mga spark na nangyayari sa isang walang laman, isang bitak, o kasama ang isang ibabaw sa loob ng pagkakabukod. Maaaring mangyari ang bahagyang discharge sa solid insulation, sa liquid insulation, o sa gas insulation. Ito ay isang sintomas ng isang depekto o isang konsentrasyon ng stress sa sistema ng pagkakabukod. Ang mismong discharge ay hindi agad nagdudulot ng pagkabigo, ngunit ito ay bumubuo ng init, mga kemikal na by-product, at mekanikal na pagguho na unti-unting nagpapababa sa pagkakabukod. Sa paglipas ng panahon, humihina ang pagkakabukod sa punto kung saan nangyayari ang isang kumpletong pagkasira.

Ang mga sanhi ng bahagyang discharge ay maaaring ipangkat sa tatlong kategorya: mga depekto sa insulation material, mga depekto sa proseso ng pagmamanupaktura, at mga depekto na nabubuo sa panahon ng operasyon. Ang mga depekto sa insulation material ay kinabibilangan ng mga void, contaminants, at inconsistencies sa mga dielectric na katangian. Kabilang sa mga depekto sa proseso ng pagmamanupaktura ang mahinang impregnation, hindi kumpletong pagpapagaling, at pinsala sa panahon ng pagpupulong. Ang mga depekto na nabubuo sa panahon ng operasyon ay kinabibilangan ng thermal aging, mechanical stress, at moisture ingress. Sa isang box-type na transformer substation, lahat ng tatlong kategorya ng mga depekto ay maaaring mangyari. Ang compact na disenyo, ang sealed enclosure, at ang mataas na electrical stress sa isang maliit na espasyo ay lumikha ng mga kondisyon na paborable sa bahagyang discharge. Ang talahanayan sa ibaba ay nagbubuod sa mga karaniwang sanhi ng bahagyang discharge at ang mga kondisyong nagsusulong nito.

Sa Lugao Power Co., Ltd., naiintindihan namin ang mga sanhi ng bahagyang discharge at idinisenyo ang aming mga produktong Box-type Transformer Substation upang mabawasan ang panganib. Gumagamit kami ng mga de-kalidad na materyales sa insulation, sinusunod ang mahigpit na proseso ng pagmamanupaktura, at sinusuri ang bawat unit para sa bahagyang discharge bago ito umalis sa aming pabrika.

2. Bakit Ang mga Box-type na Transformer Substation ay Partikular na Masugatan?

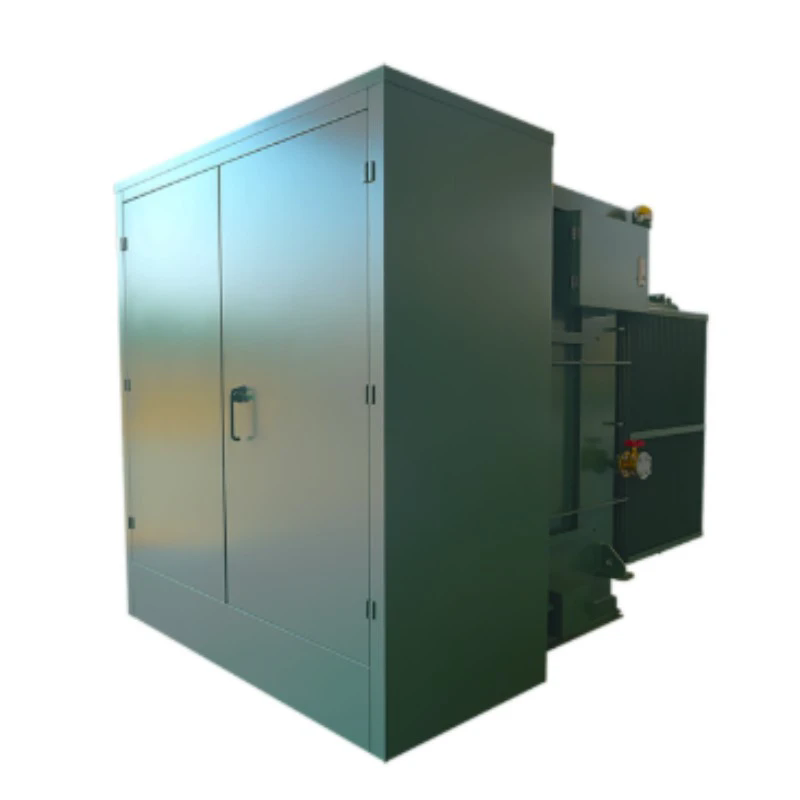

Ang mga box-type na transformer substation ay mga compact, prefabricated na unit na naglalaman ng transformer, high-voltage switchgear, low-voltage distribution equipment, at control system sa iisang enclosure. Malawakang ginagamit ang mga ito sa mga residential na lugar, komersyal na pagpapaunlad, at mga industrial park dahil ang mga ito ay compact, madaling i-install, at aesthetically hindi nakakagambala. Gayunpaman, ang kanilang compact na disenyo at selyadong konstruksiyon ay lumikha ng mga partikular na hamon para sa bahagyang kontrol sa paglabas. Ang unang hamon ay ang mataas na electrical stress. Sa isang compact substation, ang mga distansya sa pagitan ng mga conductor at grounded na bahagi ay nabawasan, na nagpapataas ng lakas ng electric field. Ang mas mataas na lakas ng electric field ay nagpapataas ng posibilidad ng bahagyang discharge, lalo na sa mga punto ng geometric na discontinuity, tulad ng matutulis na gilid, sulok, at protrusions. Ang pangalawang hamon ay ang nakakulong na kapaligiran. Ang selyadong enclosure ay nakakakuha ng init at moisture, na maaaring mapabilis ang pagtanda ng insulation at mag-promote ng bahagyang discharge. Ang ikatlong hamon ay ang kahirapan ng inspeksyon at pagpapanatili. Dahil ang kagamitan ay nakapaloob, mahirap na biswal na suriin ang pagkakabukod para sa mga palatandaan ng pagkasira. Nangangahulugan ito na ang bahagyang paglabas ay maaaring hindi matukoy sa mahabang panahon, na humahantong sa mga hindi inaasahang pagkabigo.

Ang talahanayan sa ibaba ay nagbubuod sa mga partikular na kahinaan ng mga box-type na transformer substation kumpara sa mga kumbensyonal na open-air substation.

Sa aming pabrika, tinutugunan namin ang mga kahinaang ito sa pamamagitan ng maingat na disenyo. Gumagamit kami ng naka-optimize na electric field distribution, epektibong thermal management, at matatag na moisture control para mabawasan ang panganib ng partial discharge. Isinasama rin namin ang mga partial discharge monitoring system sa aming mga substation para magbigay ng maagang babala sa pagkasira ng insulasyon.

3. Ano ang mga Bunga ng Hindi Nakontrol na Bahagyang Paglabas?

Ang mga kahihinatnan ng hindi nakokontrol na bahagyang discharge sa isang box-type na transformer substation ay maaaring maging malubha. Ang bahagyang paglabas ay isang progresibong kababalaghan. Nagsisimula ito bilang isang maliit, naka-localize na discharge at unti-unting nabubura ang pagkakabukod. Ang erosion ay lumilikha ng isang conductive path na kalaunan ay humahantong sa isang kumpletong pagkasira, na kilala bilang isang flashover. Ang flashover sa isang transformer substation ay maaaring magdulot ng pagsabog, sunog, at kabuuang pagkawala ng kagamitan. Ang mga kahihinatnan ay lumampas sa substation mismo. Ang pagkabigo ay maaaring magdulot ng pagkawala ng kuryente para sa buong lugar na pinaglilingkuran ng substation, na nakakaapekto sa mga tahanan, negosyo, at kritikal na imprastraktura. Ang halaga ng pagkumpuni o pagpapalit ay maaaring malaki, at ang halaga ng nawalang kita at pagiging produktibo ay maaaring mas mataas pa. Ang talahanayan sa ibaba ay nagbubuod sa pag-unlad ng bahagyang paglabas at ang mga kahihinatnan sa bawat yugto.

Sa Lugao Power Co.,Ltd., sineseryoso namin ang banta ng partial discharge. Ang aming mga produktong Box-type Transformer Substation ay idinisenyo at nasubok upang mabawasan ang panganib ng bahagyang discharge at upang magbigay ng maaasahang pagganap sa kanilang buong buhay ng serbisyo. Nag-aalok din kami ng mga partial discharge monitoring system na nagbibigay ng maagang babala sa pagkasira ng insulation, na nagpapahintulot na maiiskedyul ang maintenance bago mangyari ang isang pagkabigo.

4. Paano Nakikita at Sinusubaybayan ang Partial Discharge?

Maaaring matukoy ang bahagyang paglabas gamit ang iba't ibang pamamaraan, bawat isa ay may sariling mga pakinabang at limitasyon. Ang pinakakaraniwang paraan ay ang electrical detection, acoustic detection, at chemical detection. Sinusukat ng electrical detection ang mga high-frequency na kasalukuyang pulso na nalilikha ng bahagyang discharge. Ang pamamaraang ito ay lubos na sensitibo at maaaring makakita ng napakaliit na discharge. Karaniwan itong ginagamit para sa online na pagsubaybay, kung saan ang mga sensor ay permanenteng naka-install sa kagamitan. Gumagamit ang acoustic detection ng mga ultrasonic sensor upang makita ang mga sound wave na nabuo ng bahagyang discharge. Ang pamamaraang ito ay kapaki-pakinabang para sa paghahanap ng pinagmulan ng paglabas. Sinusuri ng chemical detection ang mga by-product ng partial discharge, gaya ng ozone o nitrogen oxides, sa gas na nakapalibot sa kagamitan. Ang pamamaraang ito ay hindi gaanong sensitibo ngunit maaaring magbigay ng isang simpleng indikasyon ng aktibidad sa paglabas. Inihahambing ng talahanayan sa ibaba ang iba't ibang paraan ng pagtuklas.

Sa aming factory, gumagamit kami ng mga electrical detection method para subukan ang aming Box-type Transformer Substation na mga produkto sa panahon ng pagmamanupaktura. Nag-aalok din kami ng mga opsyonal na online monitoring system na maaaring isama sa substation upang magbigay ng tuluy-tuloy na pagsubaybay sa partial discharge. Gumagamit ang mga system na ito ng mga HFCT sensor para matukoy ang aktibidad ng paglabas at magbigay ng alarm kung lumampas ang level sa isang preset na threshold. Nagbibigay-daan ito sa operator na gumawa ng corrective action bago mangyari ang isang pagkabigo.

5. Anong Mga Kasanayan sa Disenyo at Paggawa ang Pinipigilan ang Bahagyang Paglabas?

Ang pagpigil sa bahagyang paglabas sa isang Box-type na Transformer Substation ay nangangailangan ng kumbinasyon ng maingat na disenyo, mga de-kalidad na materyales, at mahigpit na proseso ng pagmamanupaktura. Ang disenyo ay dapat tiyakin na ang electric field ay pantay na ipinamamahagi at walang mga punto ng mataas na stress. Ito ay nakakamit sa pamamagitan ng paggamit ng mga bilugan na konduktor, pag-iwas sa matutulis na mga gilid, at pagpapanatili ng sapat na mga clearance. Ang mga materyales sa pagkakabukod ay dapat na walang mga voids at contaminants. Ang proseso ng pagmamanupaktura ay dapat tiyakin na ang pagkakabukod ay maayos na pinapagbinhi at gumaling. Ang talahanayan sa ibaba ay nagbubuod sa pangunahing disenyo at mga kasanayan sa pagmamanupaktura na pumipigil sa bahagyang paglabas.

Sa aming pabrika, ipinapatupad namin ang lahat ng mga kasanayang ito sa paggawa ng aming mga produktong Box-type Transformer Substation. Gumagamit kami ng vacuum casting para sa aming mga bahagi ng epoxy upang maalis ang mga void at matiyak ang isang homogenous na istraktura ng pagkakabukod. Kinokontrol namin ang halumigmig sa aming lugar ng produksyon upang maiwasang ma-trap ang moisture sa insulation. At sinusuri namin ang bawat substation para sa bahagyang discharge bago ito umalis sa aming pabrika. Isinasagawa ang aming pagsubok alinsunod sa IEC 62271-200 at iba pang nauugnay na pamantayan, at nagbibigay kami ng mga ulat ng pagsubok sa bawat unit.

6. Ano ang Mga Pangunahing Detalye para sa Aming Box-type Transformer Substation?

Ang sumusunod na talahanayan ay nagbibigay ng mga pangunahing detalye para sa aming mga produktong Box-type Transformer Substation. Ang mga pagtutukoy na ito ay idinisenyo upang matiyak ang maaasahang pagganap at minimal na bahagyang discharge na panganib sa pinaka-hinihingi na mga aplikasyon.

Sa Lugao Power Co., Ltd., gumagawa kami ng mga produktong Box-type Transformer Substation upang matugunan ang mga detalyeng ito at higit pa. Maaari naming i-customize ang substation upang umangkop sa mga partikular na kinakailangan ng proyekto, kabilang ang mga espesyal na boltahe, espesyal na antas ng proteksyon, at mga espesyal na sistema ng pagsubaybay. Ang aming pabrika ay may kadalubhasaan at kagamitan upang makagawa ng mga de-kalidad na substation para sa mga pinaka-hinihingi na aplikasyon.

7. Mga Madalas Itanong (FAQ)

Tanong 1: Ano ang katanggap-tanggap na antas ng partial discharge para sa isang box-type na transformer substation?

Sagot: Ang katanggap-tanggap na antas ng partial discharge ay depende sa klase ng boltahe at sa mga naaangkop na pamantayan. Para sa 12 kV box-type substation, ang karaniwang kinakailangan ay mas mababa sa 5 pC sa 1.1 beses ang rate na boltahe. Para sa mas mataas na boltahe, ang kinakailangan ay maaaring mas mababa sa 10 pC. Sa Lugao Power Co., Ltd., ang aming mga substation ay sinusubok upang matugunan o lumampas sa mga kinakailangang ito, at nagbibigay kami ng mga ulat ng pagsubok sa bawat unit.

Tanong 2: Gaano kadalas dapat gawin ang partial discharge testing?

Sagot: Dapat isagawa ang partial discharge testing sa panahon ng pagmamanupaktura, sa panahon ng commissioning, at pana-panahon sa panahon ng operasyon. Para sa online na pagsubaybay, ang patuloy na pagsubaybay ay inirerekomenda para sa mga kritikal na substation. Para sa pana-panahong pagsubok, inirerekomenda namin ang taunang pagsubok para sa karamihan ng mga aplikasyon. Maaaring tumaas ang dalas para sa mga mas lumang substation o sa mga may kasaysayan ng mga isyu sa partial discharge.

Tanong 3: Ano ang nagiging sanhi ng bahagyang discharge sa isang box-type na transformer substation?

Sagot: Ang bahagyang discharge ay sanhi ng mga depekto sa insulation system, tulad ng mga void, contaminants, o pinsala. Ang mga depektong ito ay maaaring ipakilala sa panahon ng pagmamanupaktura o maaaring bumuo sa panahon ng operasyon dahil sa thermal aging, mekanikal na stress, o moisture ingress. Ang compact na disenyo at selyadong enclosure ng isang box-type na substation ay maaaring magpataas ng panganib ng partial discharge sa pamamagitan ng pagtaas ng electrical stress at pag-trap ng moisture.

Tanong 4: Maaari bang ayusin ang bahagyang discharge, o kailangan bang palitan ang substation?

Sagot: Sa ilang mga kaso, maaaring ayusin ang bahagyang discharge sa pamamagitan ng pagpapalit ng apektadong bahagi ng pagkakabukod. Gayunpaman, kung ang discharge ay nagdulot ng malaking pagkasira, ang buong substation ay maaaring kailanganing palitan. Ang pinakamahusay na diskarte ay upang matukoy nang maaga ang bahagyang paglabas, bago mangyari ang malaking pinsala, at gumawa ng pagwawasto. Sa aming pabrika, nag-aalok kami ng mga serbisyo sa pagkukumpuni at pagpapalit para sa aming mga produktong Box-type Transformer Substation.

Tanong 5: Ano ang pagkakaiba ng partial discharge at corona discharge?

Sagot: Ang partial discharge at corona discharge ay magkaugnay na phenomena. Ang paglabas ng corona ay isang uri ng bahagyang discharge na nangyayari sa ibabaw ng isang konduktor sa isang gas o likido. Ito ay nailalarawan sa pamamagitan ng isang nakikitang glow at isang sumisitsit na tunog. Ang partial discharge ay isang mas malawak na termino na kinabibilangan ng corona discharge gayundin ang discharge na nangyayari sa loob ng mga void o kasama ang mga surface sa solid insulation. Sa konteksto ng isang box-type na transpormer substation, ang partial discharge ay ang mas nauugnay na termino dahil kabilang dito ang paglabas sa solid insulation, na siyang pangunahing alalahanin.

8. Konklusyon

Ang bahagyang discharge control ay kritikal sa box-type na transformer substation dahil ang compact na disenyo at selyadong enclosure ay lumilikha ng mga kondisyon na paborable sa pagkasira ng insulation. Ang hindi makontrol na partial discharge ay maaaring humantong sa isang kumpletong pagkasira, na magdulot ng sunog, pagsabog, at pagkawala ng kuryente. Ang pag-iwas sa bahagyang paglabas ay nangangailangan ng kumbinasyon ng maingat na disenyo, mga de-kalidad na materyales, at mahigpit na proseso ng pagmamanupaktura. Nangangailangan din ito ng epektibong pagtuklas at pagsubaybay upang matukoy ang mga maagang senyales ng pagkasira at gumawa ng pagwawasto bago mangyari ang isang pagkabigo. Sa Lugao Power Co., Ltd., nakatuon ang aming pabrika sa paggawa ng mga produktong Box-type Transformer Substation na nakakatugon sa pinakamataas na pamantayan ng pagiging maaasahan ng pagkakabukod. Gumagamit kami ng vacuum-cast epoxy insulation, na-optimize na disenyo ng electric field, at mahigpit na pagsubok sa partial discharge upang matiyak na ang aming mga substation ay nagbibigay ng maaasahang pagganap sa buong buhay ng serbisyo.

Nagdidisenyo ka man ng bagong substation, nag-a-upgrade ng kasalukuyang substation, o naghahanap ng maaasahang kasosyo para sa iyong susunod na proyekto, iniimbitahan ka naming makipag-ugnayan sa aming technical team para talakayin ang iyong mga kinakailangan. Makakapagbigay kami ng mga detalyadong detalye ng produkto, mga ulat sa pagsubok ng partial discharge, at suporta sa aplikasyon. Ang aming pangako sa kalidad at kasiyahan ng customer ay ginawa kaming isang pinagkakatiwalaang kasosyo para sa mga proyekto sa pamamahagi ng kuryente sa buong mundo.

Makipag-ugnayan sa Lugao Power Co.,Ltd. ngayonupang talakayin ang iyong mga kinakailangan sa Box-type Transformer Substation at tuklasin kung paano matitiyak ng aming mga produkto ang maaasahang, partial-discharge-free na operasyon para sa iyong power distribution system.
