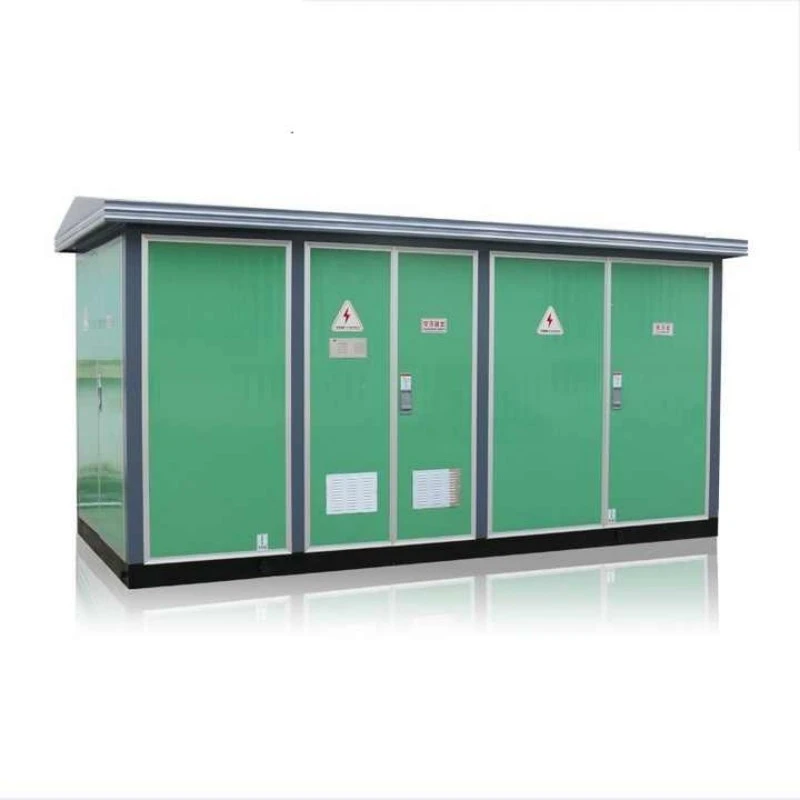

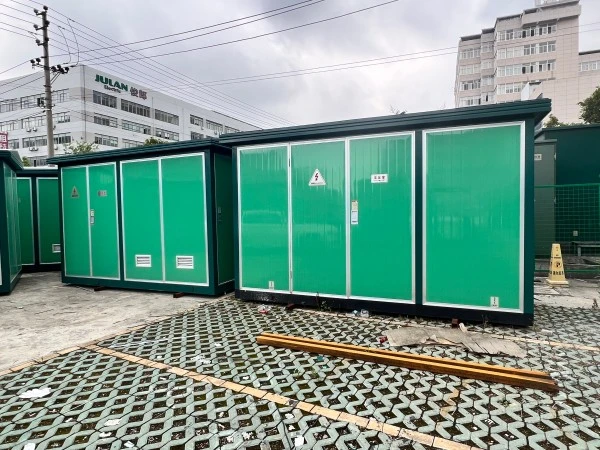

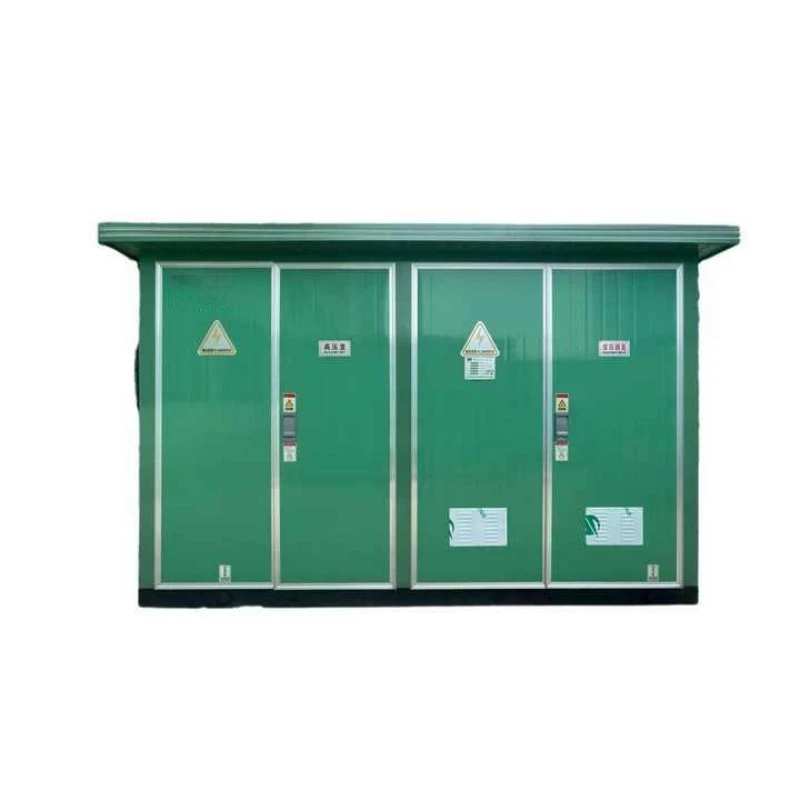

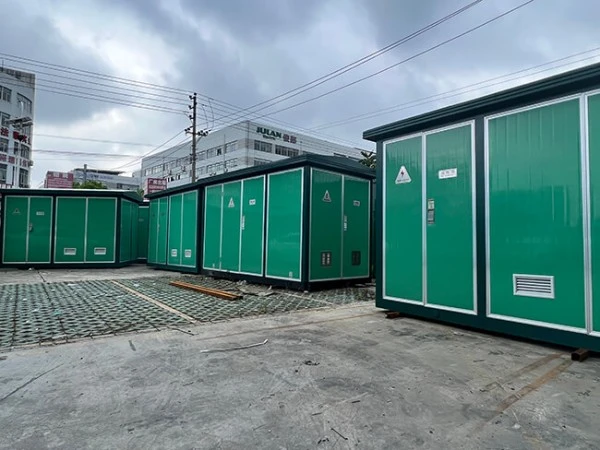

Prefabricated Compact European Type Substation

Ang Prefabricated Compact European type Substation ay isang factory-assembled, three-chamber enclosed power distribution unit na idinisenyo upang tumanggap, mag-transform, at mag-distribute ng medium-voltage na kuryente sa mga low-voltage load. Hindi tulad ng mga tradisyunal na konkretong substation na nangangailangan ng mga linggo ng on-site construction, ang unit na ito ay dumating na handa para sa koneksyon.

Ano ito?

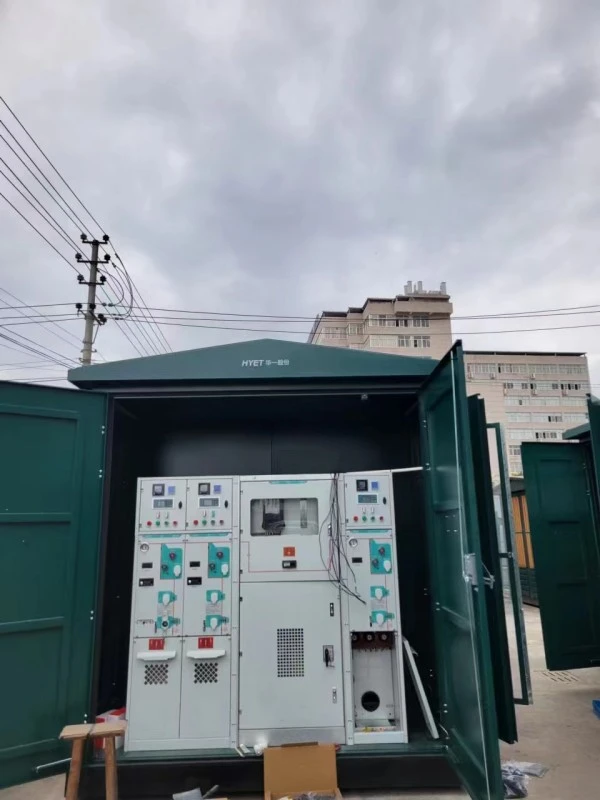

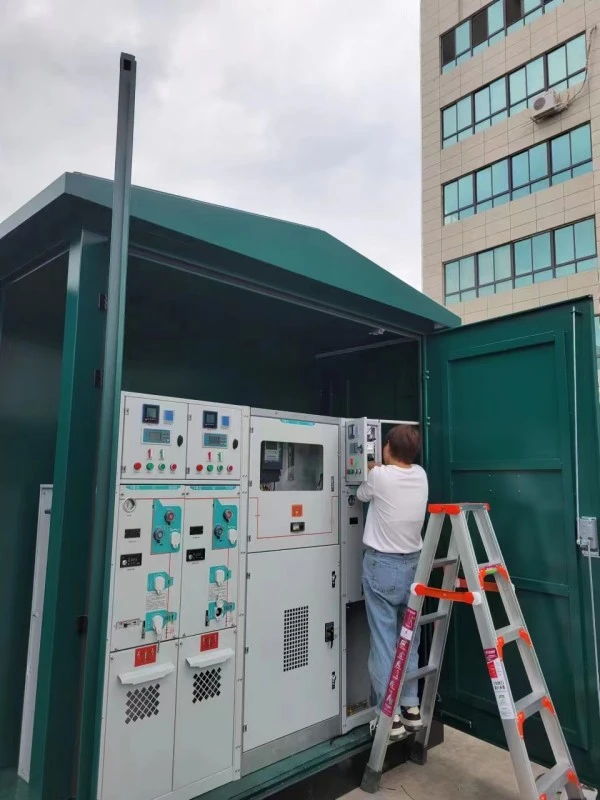

Ang Prefabricated Compact European type Substation (kilala rin bilang aEuropean box substation) ay binubuo ng tatlong magkakaibang, magkahiwalay na mga kompartamento:

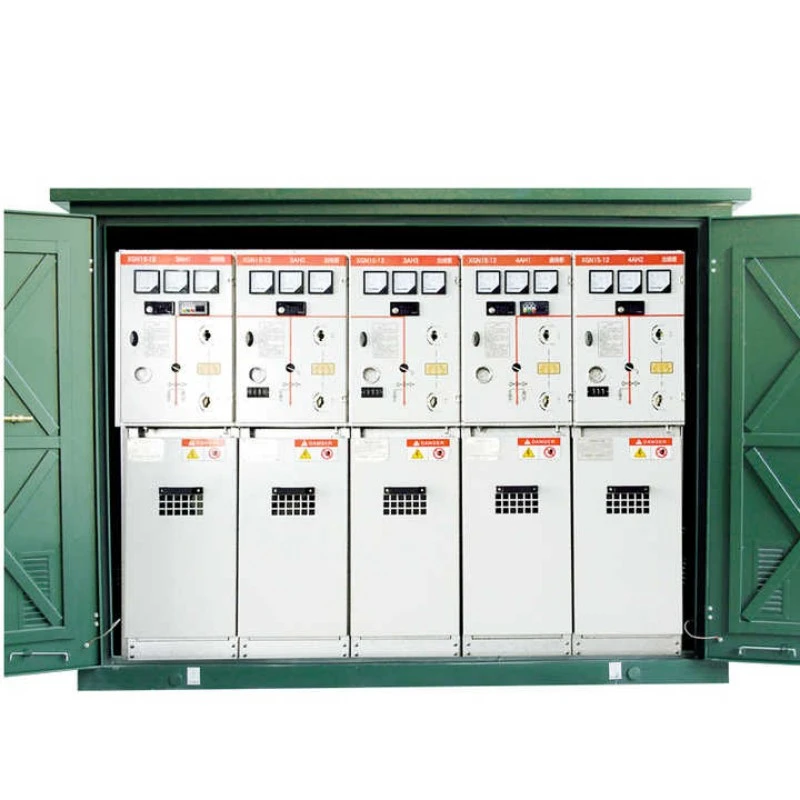

1. High-voltage (HV) compartment: Mga switchgear ng bahay, mga relay ng proteksyon, at mga aparato sa pagsukat.

2. Transformer compartment: Naglalaman ng oil-immersed o dry-type na transpormer.

3. Low-voltage (LV) compartment: Naglalaman ng mga panel ng pamamahagi, circuit breaker, at papalabas na feeder.

Ang tatlong silid na ito ay nakaayos sa isang "I" o "II" na hugis sa loob ng isang solong, hindi tinatablan ng panahon na bakal o pinagsama-samang enclosure. Ang bawat kompartimento ay pisikal na pinaghihiwalay ng mga partisyon ng metal upang maiwasan ang pagkalat ng fault.

Ano ang magagawa nito?

Ang kagamitang ito ay gumaganap ng tatlong pangunahing pag-andar:

1. Pag-convert ng step-down na boltahe: Kino-convert ang papasok na medium na boltahe (6kV, 10kV, 20kV, 35kV) sa magagamit na mababang boltahe (400V, 230V).

2. Proteksyon at paghihiwalay: Awtomatikong inihihiwalay ang mga sira na circuit sa pamamagitan ng mga piyus o mga circuit breaker, na nagpoprotekta sa mga downstream na asset.

3. Pamamahala ng pag-load: Namamahagi ng kapangyarihan sa maraming papalabas na circuit, na nagpapagana ng selective switching, pagsukat, at pagsubaybay.

Dahil ang Prefabricated Compact European type Substation ay naka-pre-wired at nasubok sa pabrika, inaalis nito ang mga kumplikadong on-site na mga wiring error. Ito ay nagsisilbing nerve center para sa huling pamamahagi ng kuryente sa mga bloke ng tirahan, pabrika, solar farm, at EV charging station.

Mga Bentahe ng Produkto

Kapag pinili mo ang Prefabricated Compact European type Substation mula sa Lugao Power, makakakuha ka ng limang natatanging mapagkumpitensyang bentahe sa mga kumbensyonal na substation at mga alternatibong uri ng Amerikano.

Advantage 1: Superior na Kaligtasan ng Tauhan

Ang tatlong-compartment na "compartmentalized" na disenyo ay ang tanda ng anumang tunay na Prefabricated Compact European type Substation. Ang bawat seksyon ay ganap na magkakaugnay sa mekanikal at elektrikal na mga interlock. Halimbawa, hindi magbubukas ang pinto ng LV maliban kung NAKA-OFF ang pangunahing breaker; hindi magbubukas ang pinto ng HV maliban kung SARADO ang earthing switch. Pinipigilan ng sunud-sunod na lohika ng kaligtasan na ito ang live-front exposure, na lubhang binabawasan ang mga panganib sa arc-flash para sa mga operator. Ang mga substation na uri ng Amerikano, sa kabaligtaran, ay madalas na naglantad ng mga live na bahagi sa panahon ng pagpapalit ng fuse.

Bentahe 2: Walang Harang na Kakayahang Supply ng Power

Hindi tulad ng mga American-type na unit kung saan ang pagpapalit ng fuse ay nangangailangan ng de-energizing sa buong transformer, ang aming Prefabricated Compact European type Substation ay nagbibigay-daan sa independiyenteng pagpapanatili. Maaari mong buksan ang LV compartment para sa pagbabasa ng metro habang ang bahagi ng HV ay nananatiling live. Ang mga mas advanced na bersyon ay maaaring tumanggap ng isang loop-switching RMU (Ring Main Unit), na nagbibigay-daan sa isang "two-in, two-out" na configuration na nagpapanatili ng kapangyarihan sa downstream na mga customer kahit na sa panahon ng upstream faults. Ginagawa nitong kailangang-kailangan para sa mga ospital at data center.

Advantage 3: Napakahusay na Thermal Management

Nagtatampok ang bawat transformer compartment ng forced ventilation (awtomatikong thermostatically controlled na fan) at natural na convection louvers. Ang pisikal na paghihiwalay ay nangangahulugan na ang init na nabuo ng transpormer ay hindi nakakaapekto sa mga sensitibong electronic relay sa HV compartment. Ipinapakita ng aming mga pagsusuri na ang panloob na temperatura ay nananatiling 15–20°C na mas mababa kaysa sa mga hindi naka-segment na disenyo sa panahon ng peak load ng tag-init, na direktang nagpapahaba ng buhay ng pagkakabukod.

Advantage 4: Extreme Environmental adaptability

Binuo sa IP54 minimum (masikip sa alikabok at protektado laban sa mga jet ng tubig), ang enclosure ay lumalaban sa spray ng asin, sandstorm, at malakas na ulan. Pinipigilan ng 40mm air gap at mga anti-condensation heaters ang panloob na kahalumigmigan. Saklaw ng pagpapatakbo: -40°C hanggang +55°C. Ang katatagan na ito ang dahilan kung bakit ang Prefabricated Compact European type Substation ang default na pagpipilian para sa mga coastal wind farm at desert solar na proyekto.

Bentahe 5: Mas mababang Kabuuang Gastos ng Pagmamay-ari (TCO)

Ang paunang presyo ng pagbili ay maaaring 15–20% mas mataas kaysa sa isang maihahambing na American-type na unit, ngunit ang TCO sa loob ng 20 taon ay 30% na mas mababa. Bakit? Ang mga European-type na unit ay may maaaring palitan, modular na mga bahagi (papalitan mo lamang ang isang sira fuse, hindi ang buong busbar). Pinipigilan ng mga oil containment sumps ang mga multa sa kontaminasyon sa lupa. Ang pinakamaliit na gawaing sibil (isang patag na konkretong pad) kumpara sa pagtatayo ng isang konkretong silid ay nakakatipid ng $5,000–$10,000 bawat yunit sa paggawa sa pag-install.

Mga Tampok ng Produkto

Nasa ibaba ang mga partikular na tampok sa engineering ng aming Prefabricated Compact European type Substation:

Mga Detalye ng Produksyon

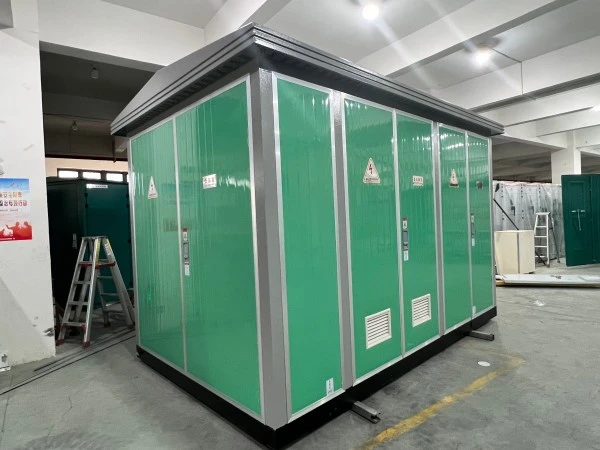

Ang Lugao Power ay gumagawa ng bawat Prefabricated Compact European type Substation sa aming ISO 9001-certified na 25,000m² na pabrika. Nasa ibaba ang mga pangunahing detalye ng produksyon na nagpapaiba sa aming kalidad.

Pagpili ng Materyal

Bakal: Imported na DX51D+Z275 galvanized steel, ginupit at nakatungo sa isang CNC turret punch (tolerance ±0.2mm).

GRP (Glass Reinforced Polyester): Inaalok para sa mga order sa baybayin – zero corrosion, ngunit mas mataas ang gastos. Fire retardant class VO (UL94).

Transformer Core: Amorphous metal o CRGO silicon steel (M5 grade, 0.23mm ang kapal). Ang pagkawala ng walang-load ay nabawasan ng 70% kumpara sa karaniwang bakal.

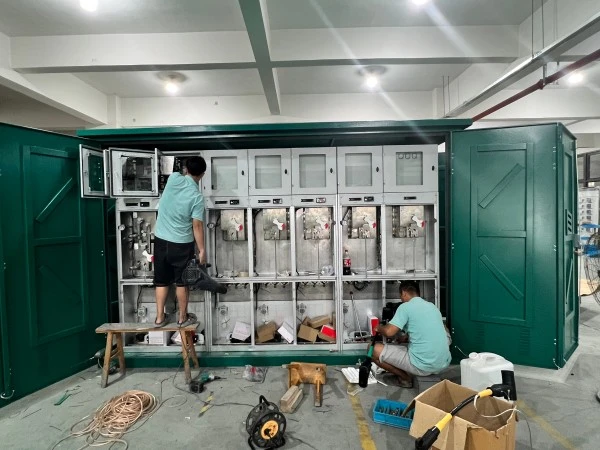

Proseso ng Pagpupulong

Paggawa ng compartment: Paghiwalayin ang mga welding jig para sa mga seksyon ng HV, Transformer, at LV. Ang bawat kompartimento ay sinubok sa pagtagas gamit ang solusyon sa sabon (para sa paglalagay ng langis).

Pagpipinta: Pretreatment (degreasing, phosphating) → Epoxy primer (80μm) → Polyester topcoat (70μm). Pagsubok sa pag-spray ng asin: 720 oras na walang creepage.

Panloob na mga kable: Walang halogen, 90°C-rated na tansong mga kable, crimped ng hex dies (pull-out test >200N). Lahat ng terminal ay may label na may heat-shrink marker.

Pag-install ng transformer: Ang mga transformer na puno ng langis ay sumasailalim sa pagpapatuyo ng vacuum (natirang kahalumigmigan <0.5%). Ang mga dry-type na transformer ay pinapagbinhi sa ilalim ng vacuum pressure (VPI) nang dalawang beses.

Mga Pagsusuri sa Quality Control

1. Dielectric test: 28kV/1min para sa HV side; 3kV/1min para sa LV side.

2. Heat run: Full load sa 40°C ambient sa loob ng 8 oras; pagtaas ng temperatura na sinusubaybayan ng 12 PT100 sensor.

3. IP test: Dust chamber sa loob ng 8 oras, na sinusundan ng water jet test (12.5mm nozzle sa 100 liters/min).

4. Functional interlock test: 50 open-close cycle sa bawat switch.

Mga Pagpipilian sa Pag-customize

1. Kulay: RAL 7035 (light gray) standard; anumang RAL code kapag hiniling (+15 araw na lead time).

2. Cable entry: Ibaba (sa pamamagitan ng plinth) o gilid (gland plates).

3. Mga matalinong feature: IoT-enabled remote monitoring (kasalukuyan, boltahe, temp, katayuan ng pinto) sa pamamagitan ng 4G/WiFi.

Packaging, Pagpapadala, Warranty

Packaging at Pagpapadala

Ang bawat Prefabricated Compact European type Substation ay inaangat gamit ang apat na built-in lifting lugs (nasubok sa 2× gross weight). Pamamaraan ng packaging:

● Interior: Silica gel desiccant pack (2kg) na inilagay sa loob ng bawat compartment para sumipsip ng transit moisture.

● Mga entry sa cable: Tinatakan ng mga plastic cap at self-vulcanizing tape.

● Panlabas: Stretch-wrapped na may VCI (Vapor Corrosion Inhibitor) film, pagkatapos ay tinatakpan ng heavy-duty waterproof tarpaulin.

● Crating: Naka-bold sa isang steel shipping skid (1200mm taas para sa forklift pockets). Corner protector at strapping bands.

Lead time: 25 araw ng trabaho para sa karaniwang 630kVA unit; 35 araw para sa mga custom na order (kabilang ang matalinong pagsukat).

Warranty at After-Sales

Panahon ng warranty: 12 buwan mula sa petsa ng pag-commissioning o 14 na buwan mula sa pagpapadala (alin man ang mauna).

Saklaw: Lahat ng mga depekto sa pagmamanupaktura sa mga materyales o pagkakagawa. Hindi sumasaklaw sa pinsala mula sa kidlat, pagbaha, overloading na lampas sa nameplate, o hindi awtorisadong mga pagbabago.
