Smart Pre-installed European Type Transformer Substation

Ang Smart pre-installed European type transformer substation ay isang factory-assembled, compact power distribution unit na nagsasama ng isangmedium-voltage switchgear, isang low-voltage distribution panel, at isang oil-immersed o dry-type na transpormer sa isang solong, nakapaloob na pabahay. Hindi tulad ng mga tradisyunal na substation ng civil engineering, ang European-style na unit na ito ay prefabricated, sinubukan, at inihatid bilang isang ready-to-install na sistema.

Ano ang Ginagawa Nito?

Ibinababa nito ang katamtamang boltahe na kuryente (karaniwang 6kV–35kV) sa mababang boltahe na antas (400V–690V) para sa ligtas na pamamahagi sa mga pamayanan ng tirahan, komersyal na gusali, pabrika, at renewable energy plant. Sinusuportahan din ng Smart pre-installed European type transformer substation ang matalinong pagsubaybay sa pagkarga, temperatura, at kalidad ng kuryente, na nagbibigay-daan sa malayuang pag-diagnose ng fault at mga awtomatikong function ng alarma. Ginagawa nitong isang mainam na pagpipilian para sa mga matalinong grids at hindi nag-aalaga na mga substation.

Mga Bentahe ng Produkto

1. Smart Monitoring at Remote Control

Ang Smart pre-installed European type transformer substation ay may kasamang opsyonal na intelligent terminal unit (ITU) na nangongolekta ng real-time na data sa boltahe, kasalukuyang, power factor, at temperatura ng langis. Maaaring ipadala ang data sa pamamagitan ng 4G, Ethernet, o fiber optics sa isang central control room, na binabawasan ang mga gastos sa inspeksyon sa lugar.

2. Compact Footprint at Mabilis na Deployment

Dahil ito ay pre-assembled sa pabrika, ang Smart pre-installed European type transformer substation ay nangangailangan lamang ng isang simpleng pundasyon on-site. Ang pag-install ay tumatagal ng 1–2 araw sa halip na mga linggo, na nakakatipid ng hanggang 60% sa mga gawaing sibil at pag-okupa sa lupa.

3. Mataas na Pagkakaaasahan sa ilalim ng Malupit na Kondisyon

Sa rating ng proteksyon na IP54 (o mas mataas) para sa enclosure at oil-immersed o epoxy-resin transformer sa loob, ang substation na ito ay lumalaban sa alikabok, ulan, fog ng asin, at matinding temperatura mula -25°C hanggang +40°C, na tinitiyak ang tuluy-tuloy na operasyon sa mga disyerto, baybayin, o mga rehiyong may mataas na altitude.

4. Energy Efficiency at Mababang Pagkawala

Nilagyan ng mga S11 o S13 series na low-loss transformer, binabawasan ng Smart pre-installed European type transformer substation ang mga pagkawala ng walang load ng hanggang 30% kumpara sa mga conventional units, direktang nagpapababa ng mga singil sa kuryente at carbon emissions sa loob ng 20-taong habang-buhay.

5. Ganap na Nako-customize

Nag-aalok kami ng mga flexible na configuration: copper o aluminum windings, on-load tap changer, automatic power factor correction (APFC), at surge arrester. Kung kailangan mo ng 200kVA unit para sa isang villa area o isang 2500kVA unit para sa isang industrial park, maaari naming iangkop ang solusyon.

Tampok ng Produkto

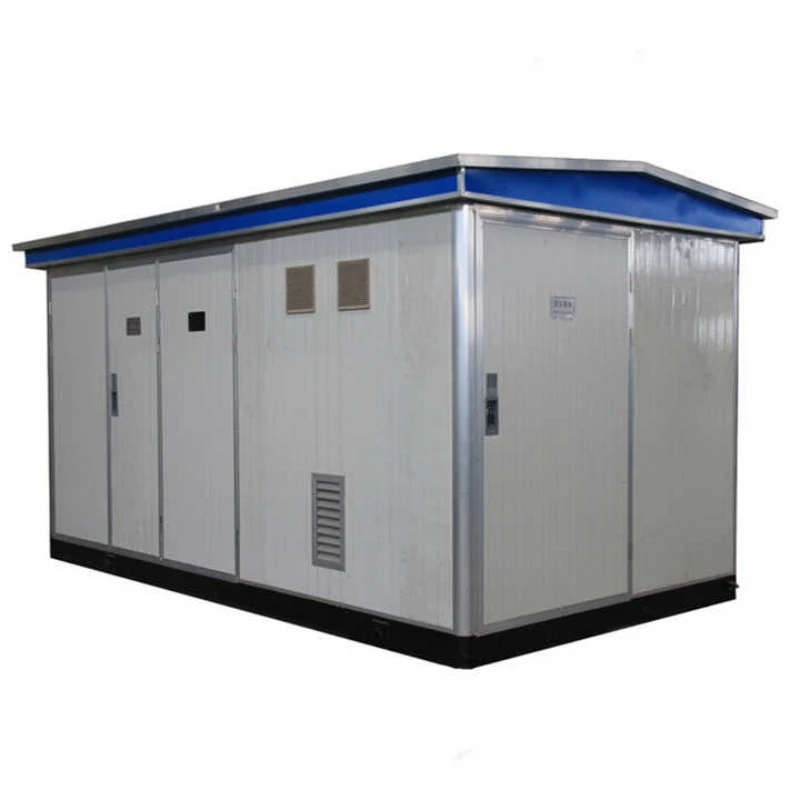

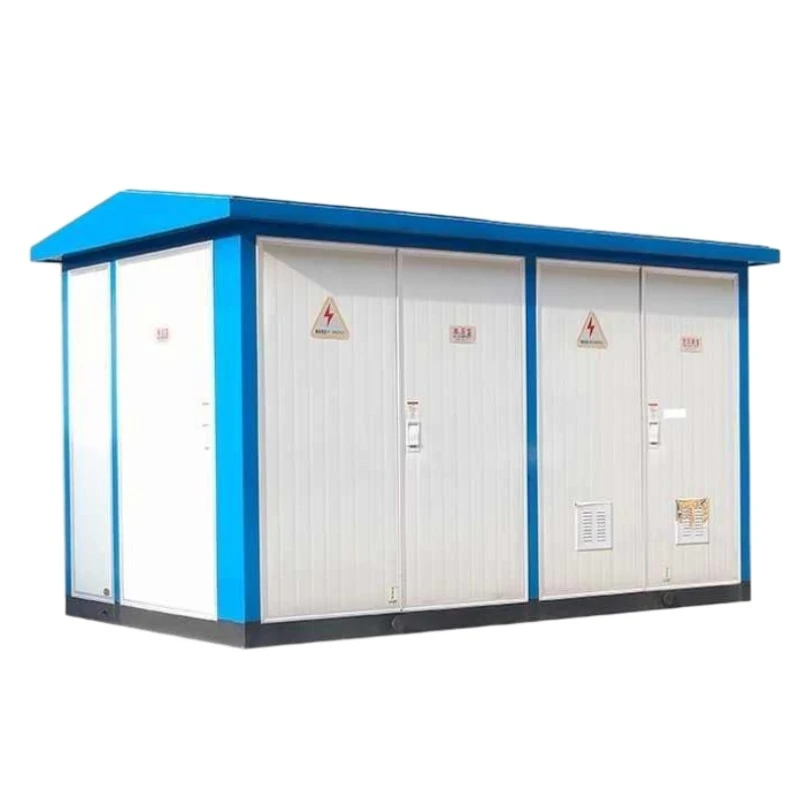

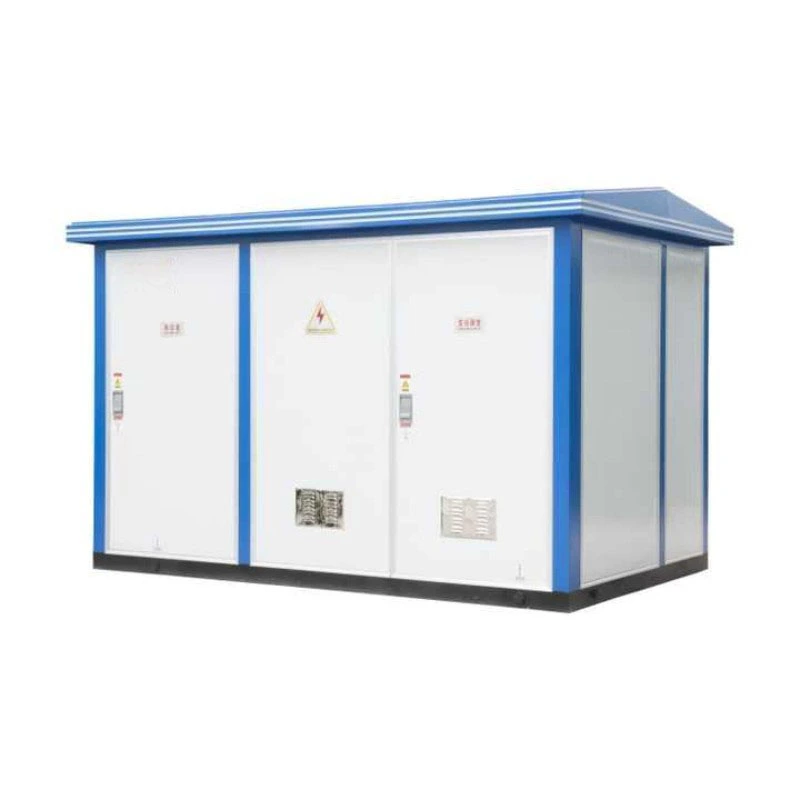

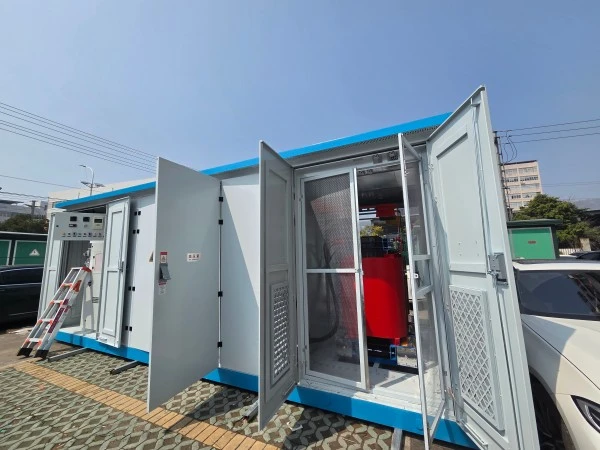

Fully Enclosed & Weatherproof Housing---Gawa sa galvanized steel o aluminum alloy, pinahiran ng anti-corrosion na pintura, na angkop para sa panlabas na pag-install.

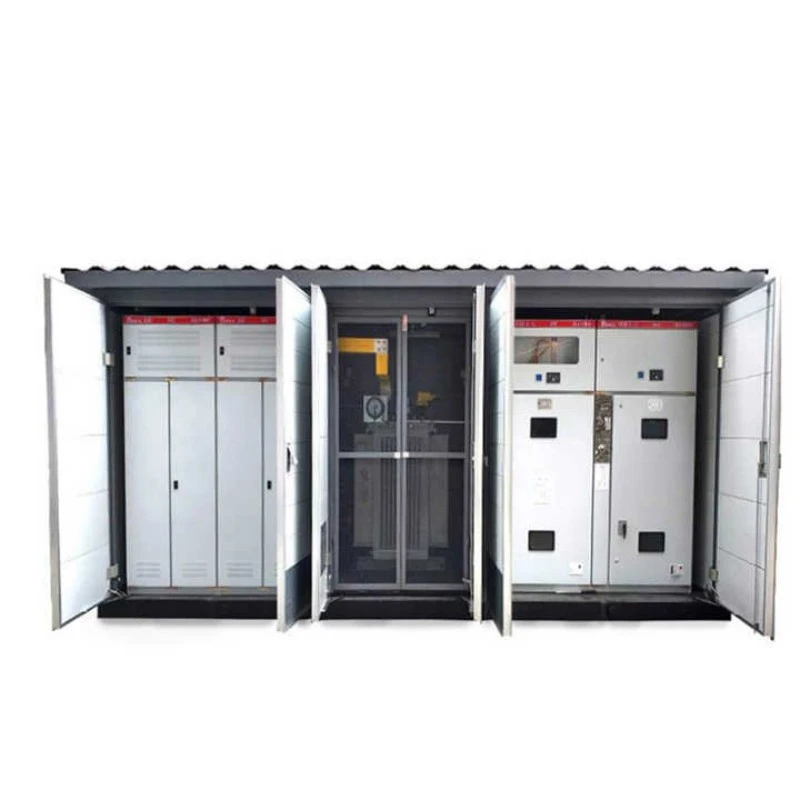

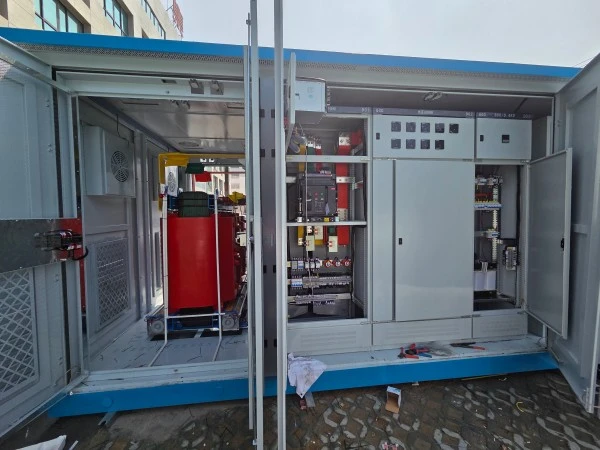

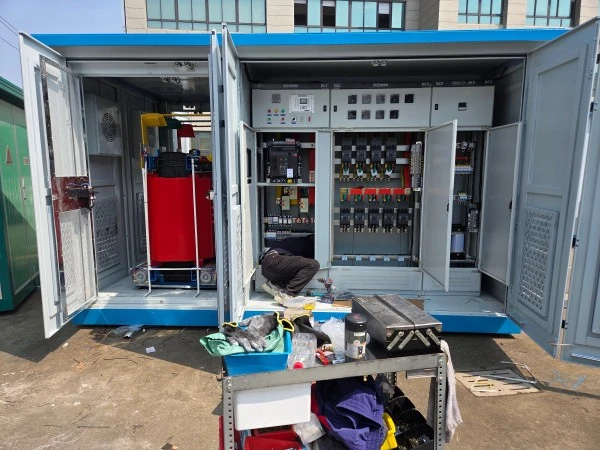

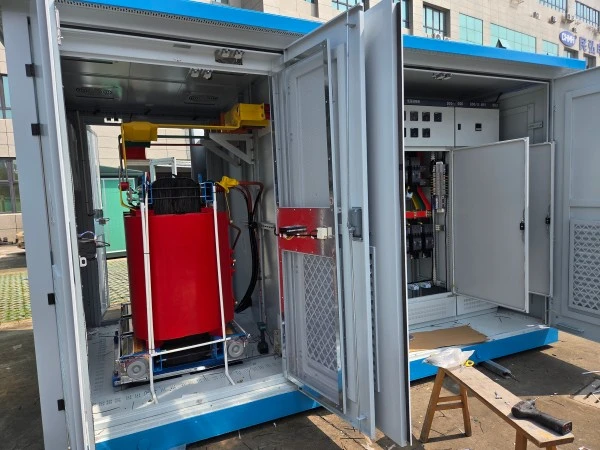

Modular Internal Layout---Paghiwalayin ang mga compartment para sa HV switchgear, transpormer, at LV distribution, na may mga mekanikal na interlock upang matiyak ang kaligtasan ng operator.

Intelligent Cooling System---Temperature-controlled fan para sa dry-type na mga transformer o corrugated radiator panel para sa oil-immersed unit, awtomatikong nag-a-activate kapag lumampas ang temperatura sa setpoint.

Arc Flash & Overload Protection---Nilagyan ng SF6 o mga vacuum circuit breaker, fused switch, at surge protection device (SPD) upang matugunan ang mga pamantayan ng IEC 62271-202.

User-Friendly Interface---Lokal na touchscreen display (opsyonal) ay nagpapakita ng real-time na data at mga tala ng fault, habang ang malayuang pag-access sa pamamagitan ng smartphone app ay available para sa maintenance staff.

Mababang Operasyon ng Ingay---Antas ng tunog ≤55dB(A) para sa mga residential application, na nakakamit sa pamamagitan ng vibration-damping mounts at acoustic insulation panel.

Anti-Theft at Security Design---Heavy-duty lock, door sensors, at opsyonal na CCTV integration ay ginagawang angkop ang Smart pre-installed European type transformer substation para sa mga malalayong lugar na hindi nag-aalaga.

Application ng Produkto

Ang Smart pre-installed European type transformer substation ay malawakang ginagamit sa:

Pamamahagi ng Kapangyarihan sa Lungsod

Mga residential complex, shopping mall, hotel, at ospital kung saan limitado ang espasyo at kritikal ang kaligtasan sa sunog.

Nakikinabang ang mga underground parking lot o rooftop installation mula sa compact, oil-containment na disenyo nito.

Mga Proyekto ng Renewable Energy

Ang mga solar farm at onshore wind park ay nangangailangan ng mabilis na pag-deploy at paglaban sa panahon. Ang substation na ito ay walang putol na sumasama sa mga PV inverters at wind turbine converter.

Imprastraktura at Pampublikong Pasilidad

Ang mga paliparan, istasyon ng subway, tunnel, at tulay ay umaasa sa mataas na pagiging maaasahan at malayuang pagsubaybay nito upang matiyak ang walang patid na pag-iilaw at bentilasyon.

Mga Lugar na Pang-industriya at Pagmimina

Ginagamit ng mga pabrika, planta ng kemikal, at minahan ang Smart pre-installed European type transformer substation para ihiwalay ang mga grid fault at protektahan ang sensitibong makinarya.

Pansamantala at Emergency na Kapangyarihan

Nakikinabang ang mga construction site, disaster relief zone, at outdoor event mula sa pagiging plug-and-play nito at madaling relokasyon.

Mga Detalye ng Produksyon

Disenyong Pabahay at Mekanikal

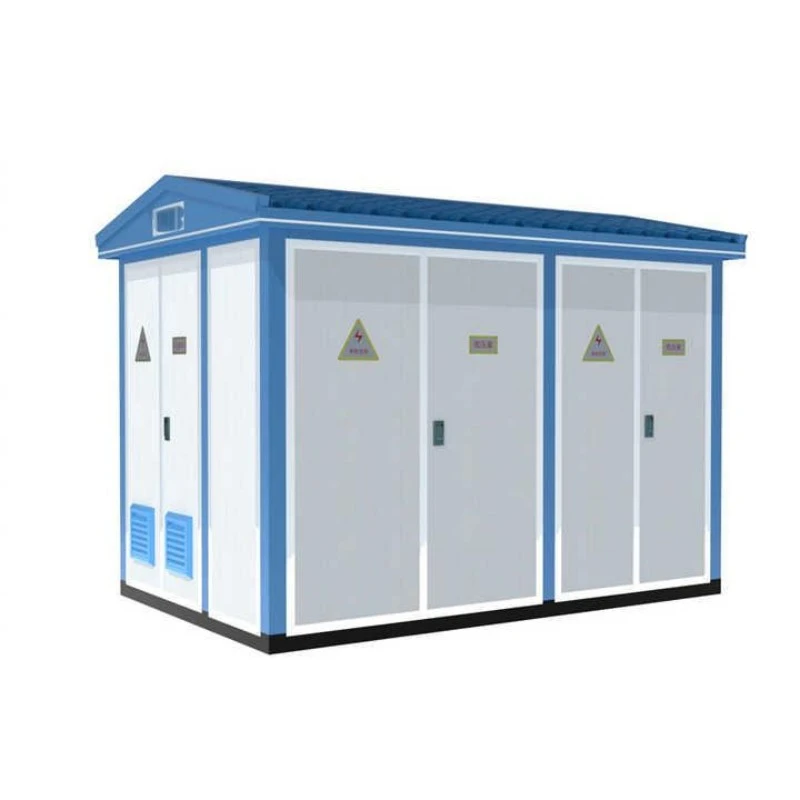

Ang panlabas na enclosure ng Smart pre-installed European type transformer substation ay ginawa gamit ang laser-cut, bent, at welded steel plates. Pagkatapos ng welding, ang buong housing ay sumasailalim sa shot blasting upang alisin ang sukat, na sinusundan ng electrostatic powder coating na may pinakamababang kapal na 80µm. Nagbibigay ito ng C5-M corrosion resistance (ISO 12944) para sa mga baybayin o industriyal na kapaligiran.

Ang mga pinto ay nilagyan ng polyurethane gasket, compression latches, at naaalis na bisagra. Pinipigilan ng sloped roof ang water pooling, at kasama sa base channel ang mga forklift pocket at lifting lug para sa madaling transportasyon.

Transformer Core at Windings

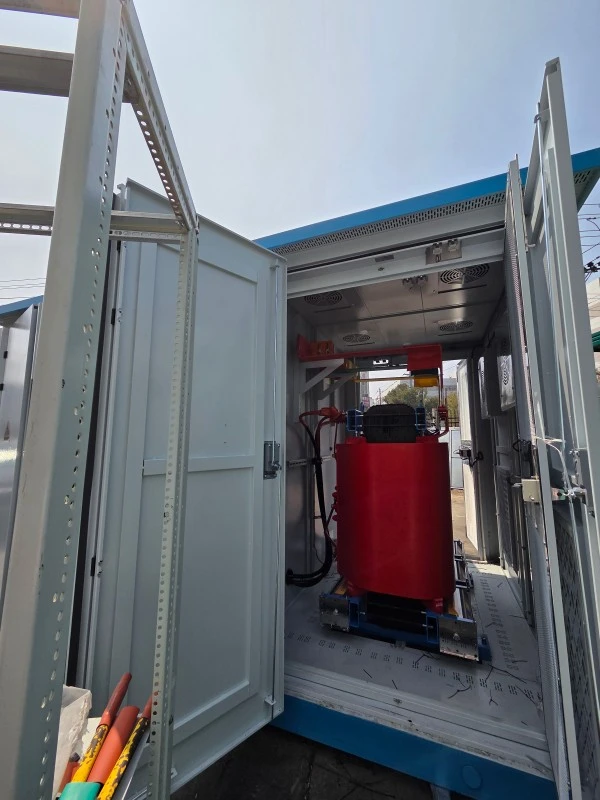

Gumagamit kami ng high-permeability na cold-rolled grain-oriented na silicon steel (0.23mm o 0.27mm) na may mga step-lap joint para bawasan ang kasalukuyang walang load. Ang mga windings ay gawa sa oxygen-free copper o aluminum foil (para sa mababang boltahe) at round copper wire (para sa mataas na boltahe). Para sa mga dry-type na bersyon, ang Class H epoxy resin ay vacuum-cast upang alisin ang mga void at makamit ang bahagyang discharge <10pC. Para sa mga bersyon ng oil-immersed, gumagamit kami ng mineral oil o natural na ester fluid na may corrugated tank upang sumipsip ng oil expansion.

Switchgear at Busbar

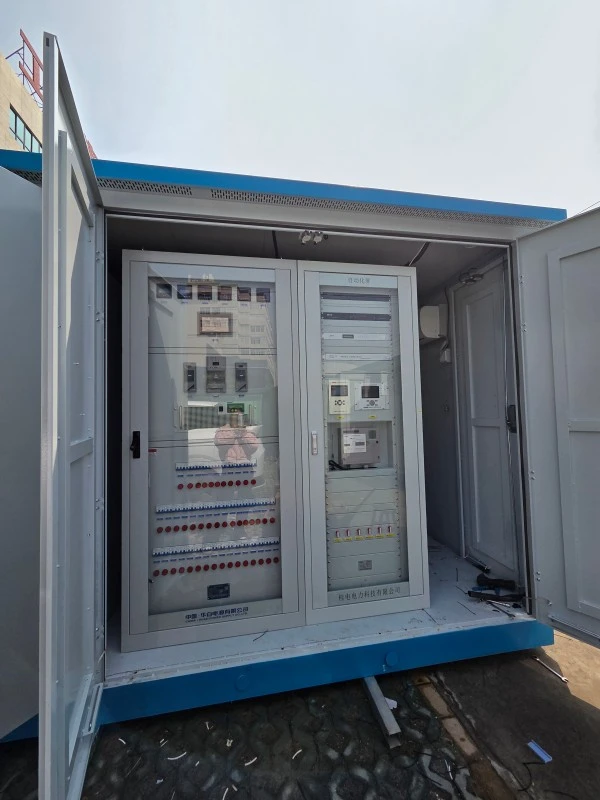

Sa loob ng Smart pre-installed European type transformer substation, ang HV compartment ay mayroong load break switch o circuit breaker (SF6 o vacuum type) na may nakikitang break contact. Kasama sa LV compartment ang pangunahing molded case circuit breaker (MCCB), feeder breaker, at busbar system na may rating na hanggang 4000A. Ang lahat ng busbar ay tin-plated na tanso na may heat-shrink insulation.

Intelligent Monitoring System (Opsyonal)

Isinasama namin ang isang matalinong RTU (remote terminal unit) na sumusukat sa mga three-phase na boltahe, mga alon, aktibo/reaktibong kapangyarihan, at mga harmonika hanggang sa ika-31 na order. Nila-log ang data tuwing 5 minuto at iniimbak sa loob ng 90 araw. Ang mga alarm para sa overvoltage, undervoltage, overtemperature, at pagbubukas ng pinto ay ipinapadala sa pamamagitan ng SMS o email.

Pagsubok sa Kalidad

Ang bawat Smart pre-installed European type transformer substation ay sumasailalim sa 100% factory testing:

1. Dielectric withstand test (2.5kV sa loob ng 1 minuto)

2. Dynamic na short-circuit na pagsubok (simulate)

3. Pagsubok sa pagpasok ng tubig sa IP54

4. Pagsusuri sa pagtaas ng temperatura (8 oras sa buong pagkarga)

5. Pagsusukat ng partial discharge (≤10pC para sa dry type)

6. Ang mga ulat ng pagsubok ay ibinibigay sa bawat kargamento, na sumusunod sa mga pamantayan ng IEC 62271-202, GB/T 17467, at EN 61330.
