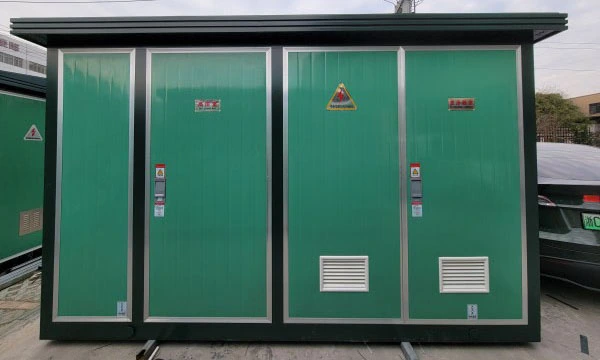

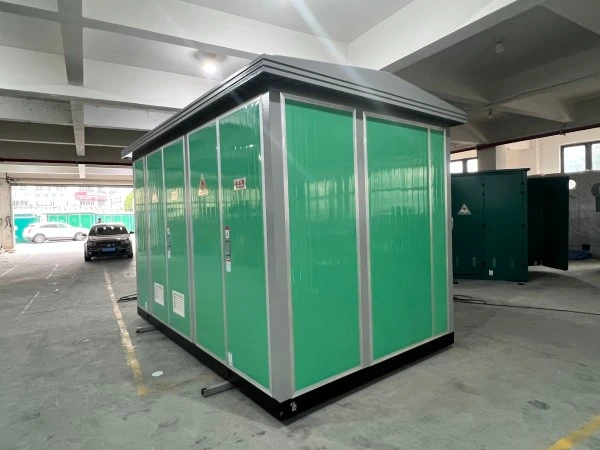

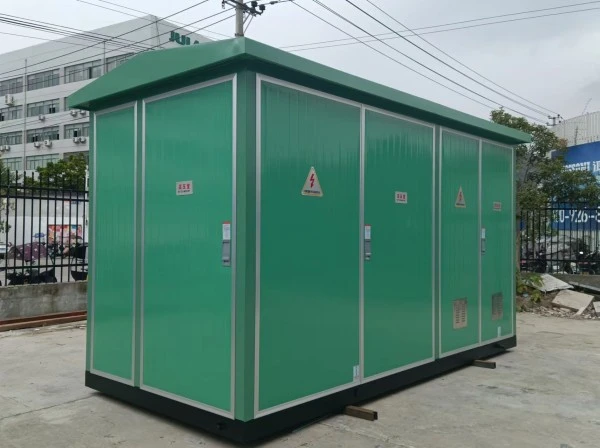

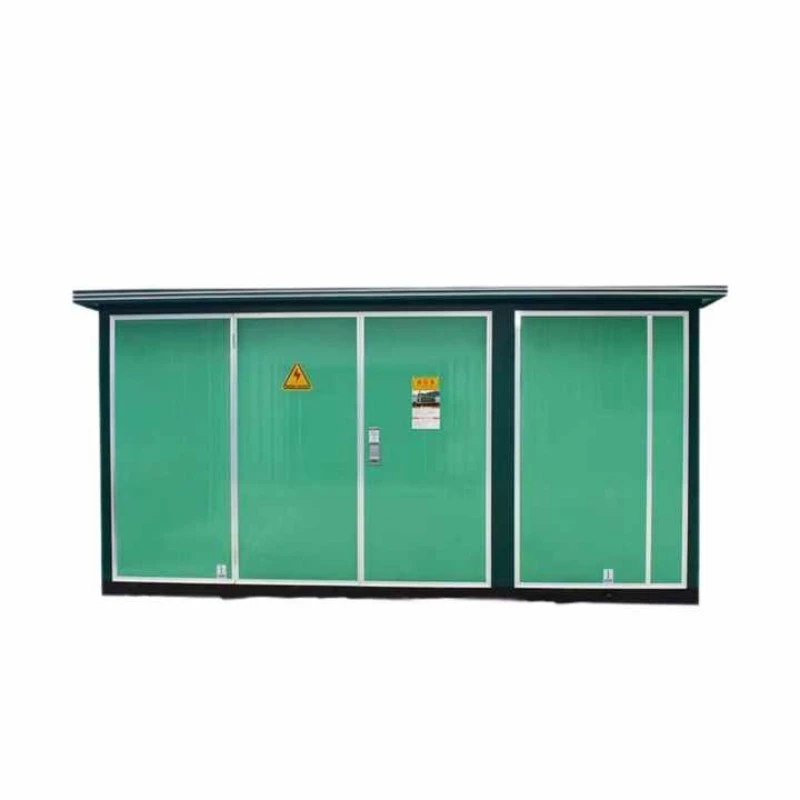

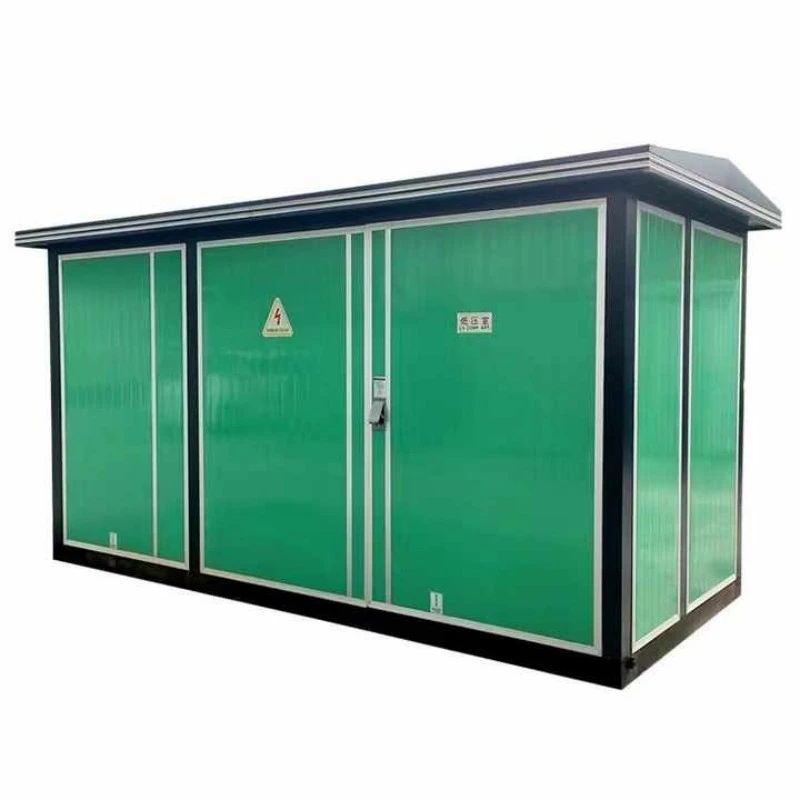

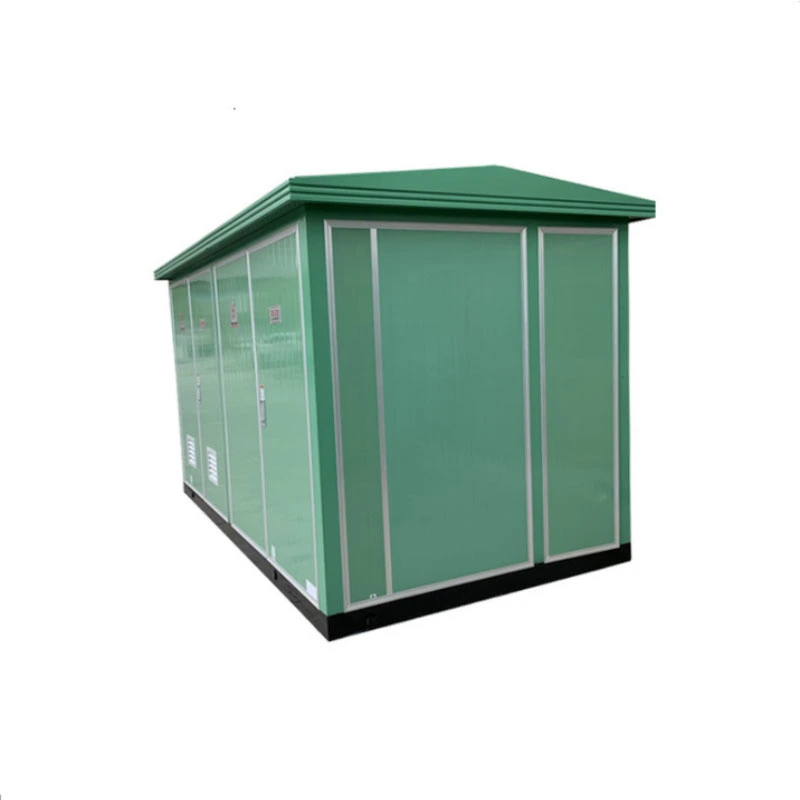

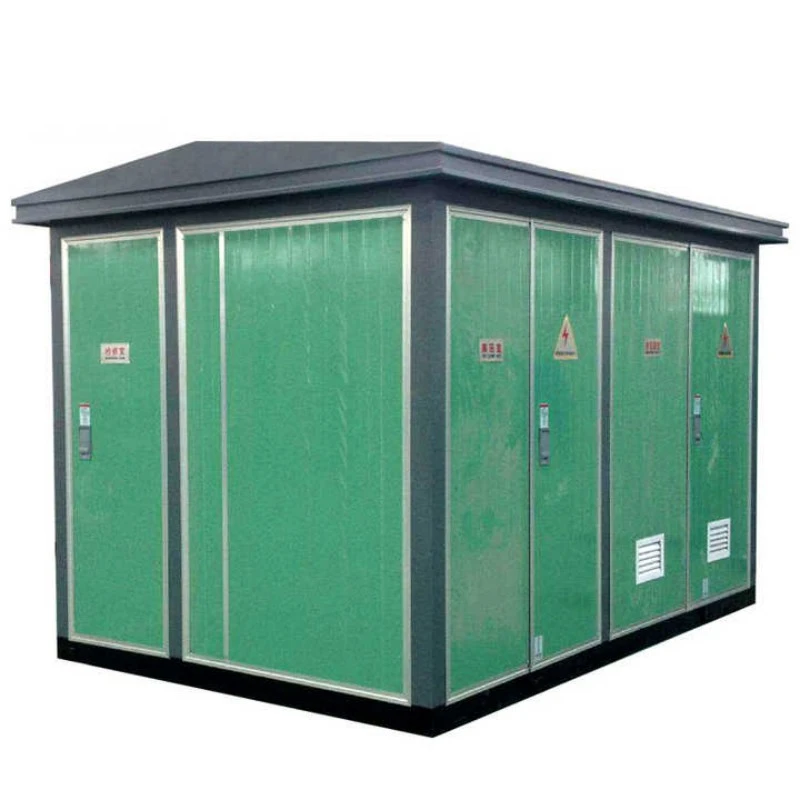

Wind Power Packaged European Type Substation

Ang Wind power Packaged European type Substation ay isang factory-assembled, compact power conversion unit na partikular na idinisenyo upang mangolekta ng medium-voltage na kuryente mula sa isa o maramihang wind turbine, pababain ito (o pataas) sa mga grid-compatible na antas, at protektahan ang turbine at ang utility network mula sa mga electrical fault.

Hindi tulad ng mga generic na box substation, ang yunit na ito ay sadyang binuo para sa mga natatanging pangangailangan ng wind generation:

● Mataas na vibration tolerance: Pinatibay na mga internal busbar at anti-loosening hardware.

● Wide voltage swing accommodation: Pinangangasiwaan ang mga pagbabago sa output mula 400V (turbine terminal) hanggang 35kV (collection grid).

● Handa na ang remote na pagsubaybay: Pinagsamang mga SCADA port para sa mga turbine control room.

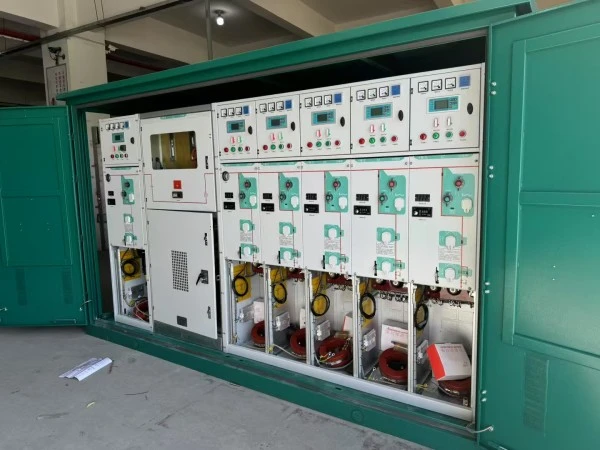

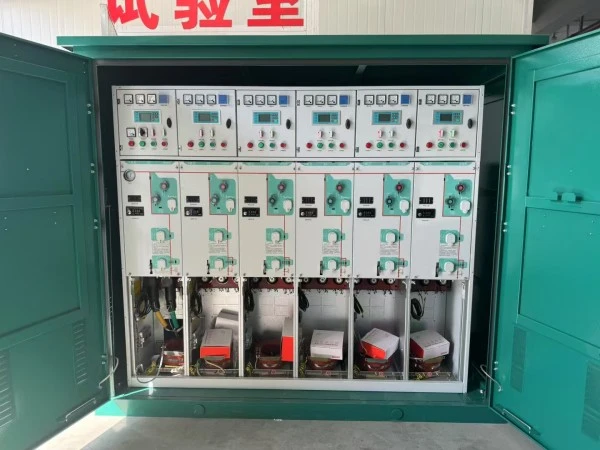

Sa pisikal, pinapanatili ng Wind power Packaged European type Substation ang klasikong European three-compartment architecture (HV side, transformer, LV side) ngunit nagdaragdag ng wind-specific na feature: isang dedikadong interface protection relay, harmonic filtering terminals, at weatherproof enclosure na na-rate para sa coastal salt spray.

Ano ang Magagawa Nito?

Pangunahing function: Nagsisilbing electrical interface sa pagitan ng wind turbine generator at medium-voltage collection network.

Apat na pangunahing trabaho:

1. Pagbabago ng boltahe:Kino-convert ang output voltage ng turbine (karaniwang 690V) sa collection grid voltage (10kV–35kV) gamit ang isang step-up transformer na matatagpuan sa loob ng unit.

2. Fault isolation:Awtomatikong dinidiskonekta ang turbine kung ang mga parameter ng grid (boltahe, dalas) ay lumilipat sa labas ng mga pinapayagang limitasyon, na nagpoprotekta sa parehong mga asset.

3. Power quality conditioning:Nagbibigay ng grounding, surge arrester, at mga filtering point para mabawasan ang mga harmonika na nabuo ng variable-frequency drive sa loob ng turbine.

4. Pagsusukat at pagsubaybay ng enerhiya:Naglalagay ng mga utility-grade na CT at PT para sa pagsukat ng taripa ng feed-in at malayuang pagsubaybay sa pagganap.

Dahil ang Wind power Packaged European type Substation ay dumating nang ganap na na-pre-wired at nasubok, iniiwasan ng mga developer ng wind farm ang mga buwan ng on-site na electrical assembly. Ang isang unit ay nagsisilbi sa isang malaking turbine (2MW–6MW) o isang maliit na kumpol ng mas maliliit na turbine sa isang "daisy chain" na configuration.

Parameter ng Produkto

Nasa ibaba ang mga karaniwang teknikal na detalye para sa Wind power Packaged European type Substation mula sa Lugao Power. Available ang mga custom na rating kapag hiniling.

Tampok at Application ng Produkto

Q1: Ano ang pinagkaiba ng Wind Power Packaged European Type Substation sa karaniwang European substation?

A: Tatlong tampok na tukoy sa hangin. Una, ang transpormer sa loob ng isang Wind power Packaged European type Substation ay idinisenyo para sa bi-directional na daloy ng kuryente at madalas na pagbabagu-bago ng boltahe—patuloy na pataas at pababa ang mga turbin. Pangalawa, ang LV compartment ay may kasamang nakalaang grid interface protection relay na bumibiyahe sa loob ng 100ms kung ang boltahe ng grid o frequency drift, ayon sa kinakailangan ng mga pamantayan ng interconnection ng utility (hal., IEEE 1547, IEC 61727). Pangatlo, ang buong enclosure ay gumagamit ng mga anti-vibration mount sa lahat ng electrical contact; makikita ng mga karaniwang unit ang pagluwag ng turnilyo pagkatapos ng anim na buwan malapit sa turbine.

Q2: Paano pinangangasiwaan ng unit na ito ang mga kidlat na karaniwan sa mga open wind farm?

A: Bawat Wind power Packaged European type Substation ay nilagyan ng Type 1+2 surge arrester sa magkabilang panig ng HV at LV (discharge capacity na 25kA bawat poste). Bukod pa rito, ang tangke ng transformer ay may direktang grounding lug na may sukat para sa 120mm² na tansong cable. Sa aming factory test, ginagaya namin ang 10/350μs lightning impulses hanggang 100kA nang walang internal flashover.

Q3: Maaari bang gamitin ang substation na ito para sa parehong onshore at offshore wind?

A: Onshore—talagang. Para sa malayo sa pampang, nag-aalok kami ng na-upgrade na bersyon na tinatawag na "Offshore Package." Ang karaniwang Wind power Packaged European type Substation ay may IP54 rating, na angkop para sa onshore coastal zone. Para sa offshore (sa turbine platform o jacket foundation), nag-a-upgrade kami sa IP66, gumagamit ng C5-M marine-grade coating (mahigit sa 400μm ang kapal), at pinapalitan ang lahat ng standard na steel bolts ng 316L stainless steel. Ang langis ng transpormer ay pinalitan ng natural na ester (biodegradable) upang matugunan ang mga regulasyon sa kapaligiran.

Q4: Ano ang mga pinakakaraniwang sitwasyon ng aplikasyon para sa unit na ito?

A: Apat na pangunahing aplikasyon:

Mga Detalye ng Produksyon

Paano Bumuo ang Lugao Power ng Mas Magandang Wind Power Packaged European Type Substation

Detalye 1: Anti-Vibration Engineering

Karamihan sa mga pagkabigo ng substation sa mga wind farm ay bumabalik sa mga lumuwag na koneksyon mula sa patuloy na pag-oscillation ng turbine (0.5–2 Hz). Ang aming solusyon: bawat koneksyon sa busbar ay gumagamit ng Belleville disc spring sa ilalim ng bolt head, na nagpapanatili ng puwersa ng pag-clamping kahit na ang mga bahagi ay nag-vibrate. Ang mga terminal block ay uri ng cage-clamp (hindi screw-clamp). Ang panloob na mga kurbatang cable ay pinapalitan ng hindi kinakalawang na asero na locking strap. Resulta: pagkatapos ng 5,000 oras ng simulate vibration (2g, 5–200Hz sweep), ang torque retention ay nananatiling >90% ng paunang halaga.

Detalye 2: Disenyo ng Transformer para sa Wind Duty Cycle

Ang mga karaniwang transformer ng pamamahagi ay nakakakita ng mga steady load. Nakikita ng mga wind transformer ang mabilis na pag-indayog mula 0% hanggang 110% sa loob ng wala pang 10 segundo. Ang amingWind power Packaged European type Substationgumagamit ng high-short-circuit-strength core na may axial clamping pressure na 4.5 MPa (vs. industry standard 2.5 MPa). Ang mga windings ay tuluy-tuloy na transposed conductors (CTC) sa halip na maraming parallel strand, na inaalis ang circulating current loss sa panahon ng hindi balanseng load. Nagdaragdag din kami ng mga fiber optic na temperature sensor na direktang naka-embed sa LV winding—hindi lang top oil thermometer—na nagbibigay ng real-time na data ng hotspot sa turbine controller.

Detalye 3: Proteksyon sa Kaagnasan Higit sa Pintura

Ang mga wind farm ay nasa Class C3 (inland) hanggang C5-M (offshore) na kapaligiran. Nabigo ang karaniwang powder coating sa mga hiwa na gilid. Ang aming proseso:

1. Edge sealing: Ang bawat laser-cut edge ay tumatanggap ng butil ng epoxy edge sealer bago magpinta.

2. Zinc-rich primer: 80μm ng 95% zinc dust epoxy primer (sacrificial protection).

3. Intermediate coat: 100μm ng high-build na epoxy.

4. Topcoat: 80μm ng polyurethane (RAL 7035 light grey, o custom).

Kabuuang DFT (kapal ng dry film) = 260μm minimum. Nasubukan ang pag-spray ng asin sa 1,500 oras nang walang kilabot (ASTM B117).

Ang Aming Kalamangan kumpara sa Mga Kakumpitensya

Bakit Pumili ng Lugao Power para sa Wind Power Substations?

10+ Taon ng Paggawa ng Power Equipment

Nakatuon na Transformer at MV Switchgear Engineering Team

Wind Power Substation Solutions mula 1MVA hanggang 8MVA

Pagsubok sa Pabrika Bago ang Pagpapadala

Mga Customized na Disenyo para sa Onshore at Coastal Wind Projects

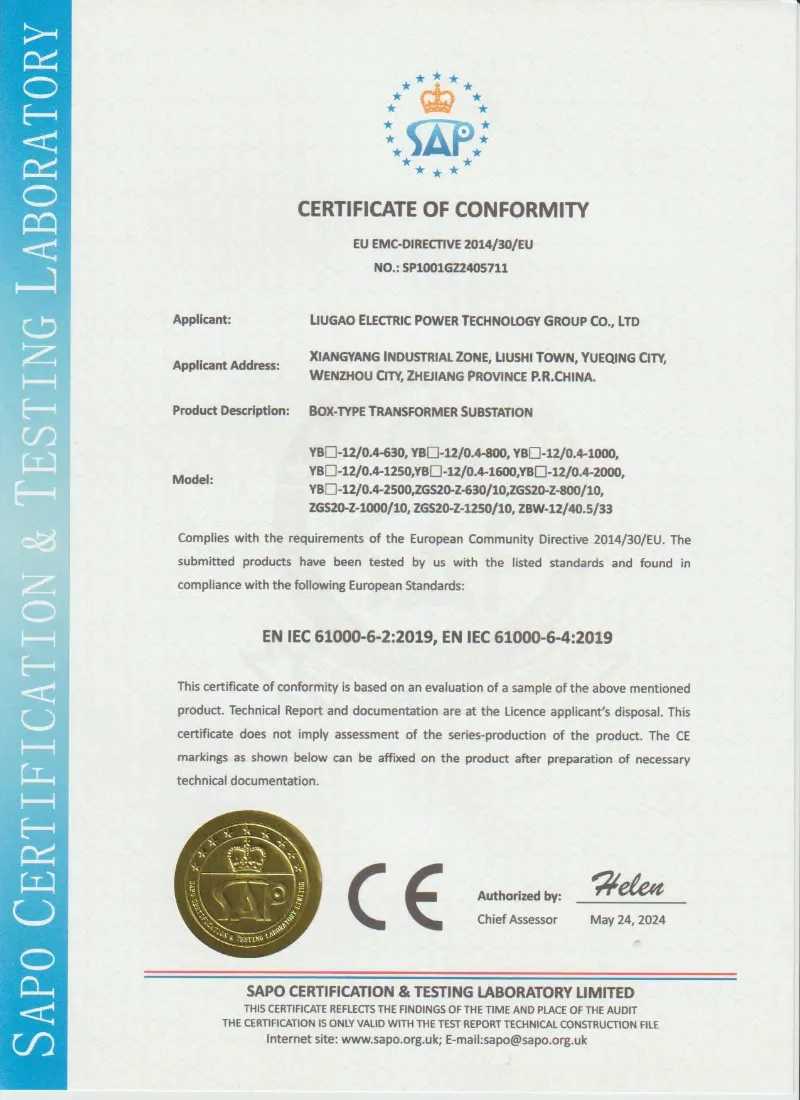

Paggawa at Pagsubok na Sumusunod sa IEC
