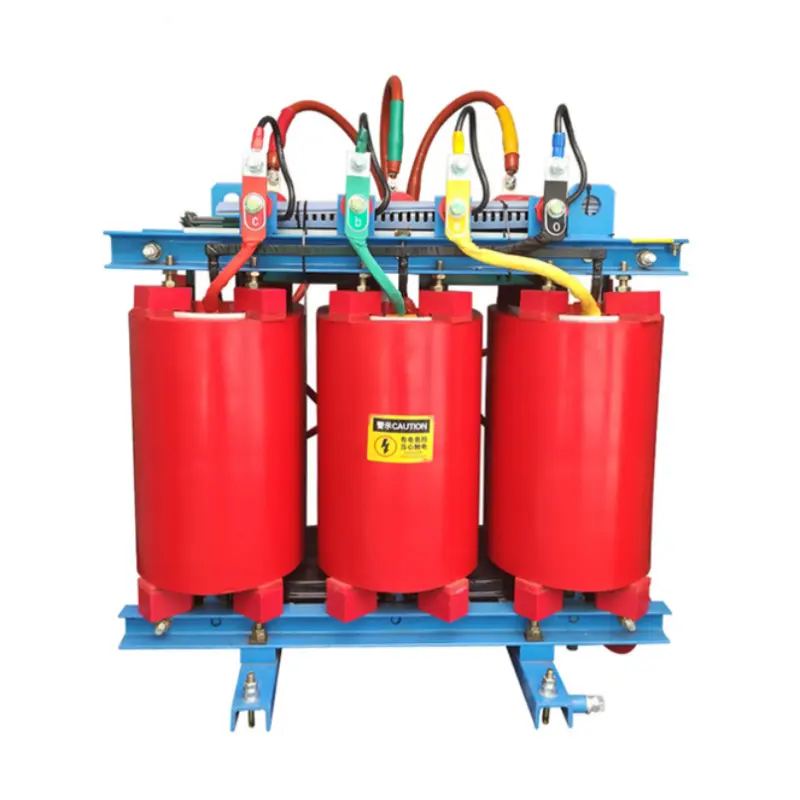

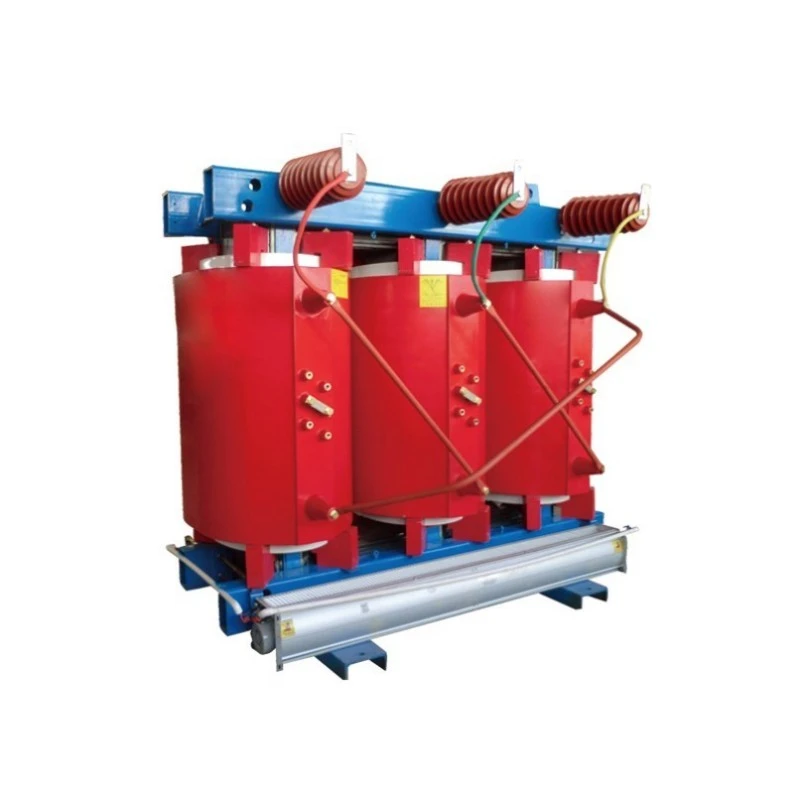

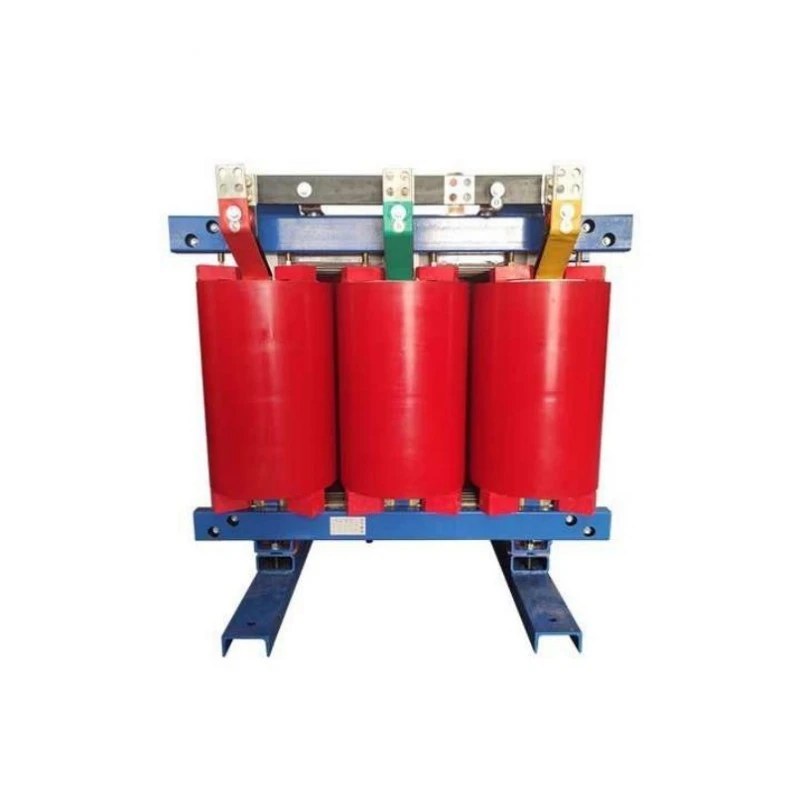

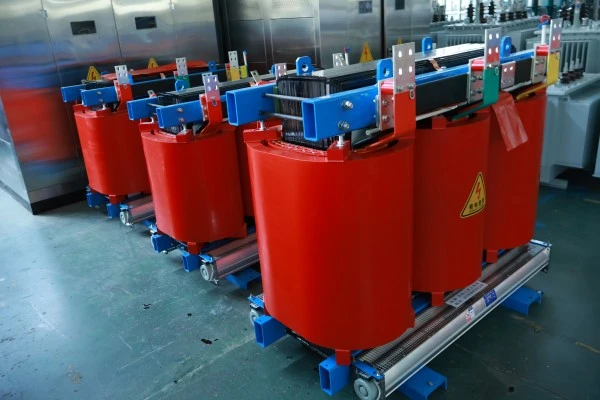

SCB13 Copper Winding Dry Type Power Transformer

Ano ito?

Ang serye ng SCB13 ay isang three-phase, resin-cast insulated, tanso-sugatdry-type na power transpormer. Sa pagtatalaga, ang "SC" ay kumakatawan sa cast resin (epoxy resin vacuum cast), "B" ay nagpapahiwatig ng foil windings, at ang "13" ay kumakatawan sa antas ng pagganap, ibig sabihin, ang mga halaga ng pagkawala nito ay nakakatugon sa mga kinakailangan sa Antas 1 na kahusayan ng enerhiya ng pambansang pamantayang GB 20052-2020. Ang core conductive material ay high-purity oxygen-free na tanso, hindi aluminum o copper-clad aluminum.

Ano ang ginagawa nito?

1. Voltage Conversion : Kino-convert ang mataas na boltahe (10kV, 35kV) sa mababang boltahe (400V, 690V) o mga hakbang kung kinakailangan, na nakakatugon sa mga kinakailangan sa boltahe ng iba't ibang kagamitan.

2. Power Distribution : Bilang pangunahing device ng isang distribution system, ligtas itong naghahatid ng kuryente sa maraming load gaya ng mga industriyal na planta, commercial complex, matataas na gusali, at wind farm.

3. Ligtas na Supply ng Power : Dahil sa hindi nasusunog na epoxy resin solid insulation nito, hindi ito magwiwisik ng langis o masusunog kahit na may mga internal fault, na ginagawa itong partikular na angkop para sa mga panloob na instalasyon o lokasyon na may mahigpit na mga kinakailangan sa kaligtasan ng sunog.

4. Tahimik na Operasyon : Ang ingay sa pagpapatakbo ay makabuluhang mas mababa kaysa sa tradisyonal na oil-immersed na mga transformer, na ginagawa itong angkop para sa mga lugar ng tirahan, ospital, gusali ng opisina, at iba pang kapaligirang sensitibo sa ingay.

Sa madaling salita, ang SCB13 Copper Winding Dry Type Power Transformer ay isang modernong power distribution core device na nagsasama ng mataas na kahusayan sa enerhiya, all-copper core, mababang ingay, at kaligtasan ng flame-retardant.

Mga Bentahe ng Produkto

Kung ikukumpara sa mga ordinaryong dry-type na transformer, ang produktong ito ay nag-aalok ng limang pangunahing bentahe:

All-Copper Windings, Napakahusay na Conductivity :Ang lahat ng mataas at mababang boltahe na windings ay sinusugatan gamit ang walang oxygen na copper rod-drawn enameled rectangular copper wire o copper foil. Ang resistivity ng tanso (approx. 0.0172 Ω·mm²/m) ay mas mababa kaysa sa aluminum (approx. 0.0283 Ω·mm²/m). Samakatuwid, ang mga copper windings ng parehong cross-section ay may mas mababang resistensya, mas mababa ang heat generation, at mas mataas na power conversion efficiency. Ang gastos sa kuryente na natipid sa pangmatagalang operasyon ay higit na lumampas sa inisyal na pagkakaiba sa pamumuhunan.

Level 1 Energy Efficiency, Sumusunod sa National Dual-Carbon Strategy :Ang antas ng pagkawala ng SCB13 ay mahigpit na idinisenyo upang matugunan ang pambansang Antas 1 na mga pamantayan sa kahusayan ng enerhiya. Ang pagkawala ng walang-load ay humigit-kumulang 10% na mas mababa kaysa sa SCB12, at ang mga pagkawala ng pagkarga ay higit sa 5% na mas mababa. Para sa isang 1000kVA transformer na tumatakbo ng 8,000 oras bawat taon, ito ay nakakatipid ng higit sa 10,000 yuan taun-taon sa mga gastos sa kuryente, na binabawi ang pagkakaiba ng presyo kumpara sa mga karaniwang transformer sa loob ng 3-5 taon.

Epoxy Resin Vacuum Casting, Maaasahang Insulation :Ang mga paikot-ikot ay hinahagis at pinapagaling gamit ang imported na Huntsman (o katumbas na kalidad) na epoxy resin sa ilalim ng vacuum, na ganap na nag-aalis ng mga bula ng hangin. Ang cured insulation layer ay may mataas na mekanikal na lakas, thermal shock resistance, crack resistance, at moisture/dumi protection. Ang bahagyang discharge ay kinokontrol sa ibaba 5pC, na higit na mataas sa mga pambansang pamantayan.

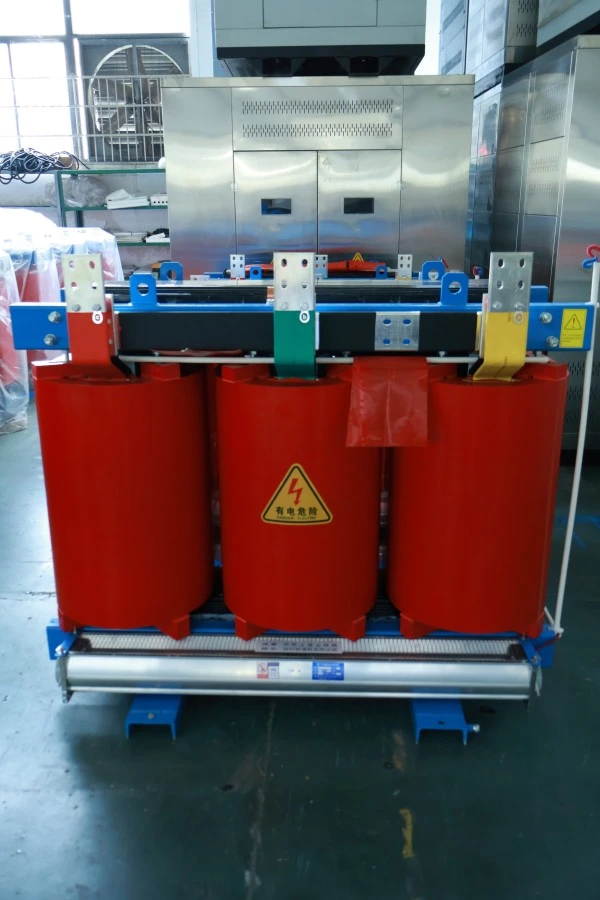

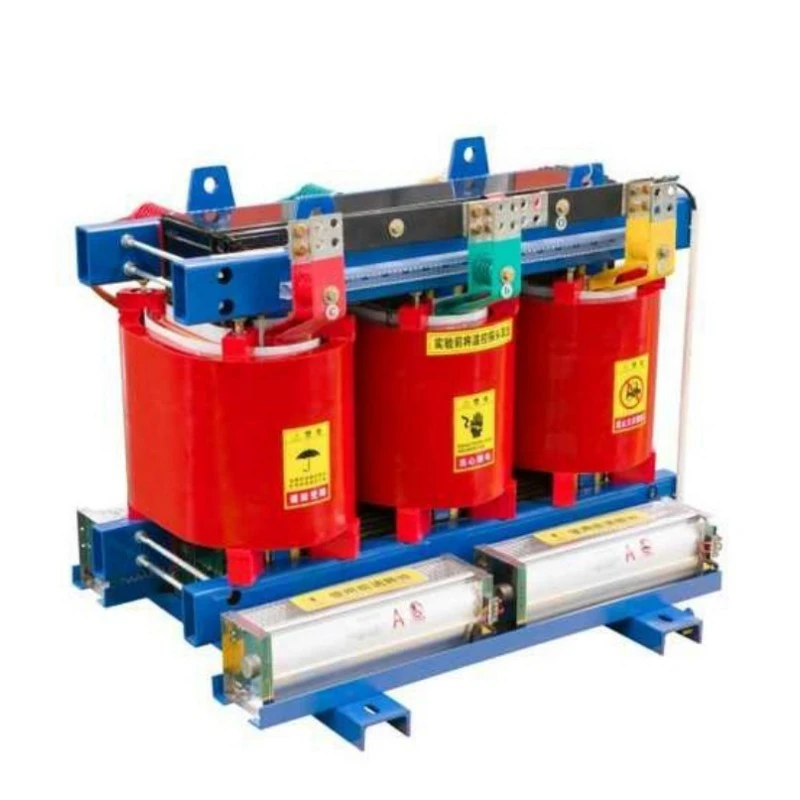

Malakas na Overload Capacity, Nakikibagay sa Pabagu-bagong Mga Pagkarga :Sa ilalim ng natural na paglamig, maaari itong gumana nang matagal sa 10% na labis na karga; na may sapilitang paglamig ng hangin (naka-install na mga fan), ang kapasidad ng output ay maaaring tumaas sa higit sa 120% ng na-rate na halaga. Para sa mga seasonal load peak (hal., paggamit ng air conditioning sa tag-araw), hindi kailangan ng agarang pagtaas ng kapasidad.

Moisture-Proof at Contamination-Resistant, Malakas na Pag-angkop sa Kapaligiran :Ang epoxy resin cast winding surface ay makinis, siksik, at hindi hygroscopic. Kahit na pagkatapos ng shutdown sa 100% relative humidity environment, maaari itong magsimula nang direkta sa buong load nang walang preheating. Partikular na angkop para sa mga mamasa-masa o nakakaagnas na kapaligiran tulad ng mga silid sa pamamahagi sa ilalim ng lupa, mga lugar na may mataas na asin na spray sa baybayin, at mga plantang kemikal.

Mga Tampok ng Produkto

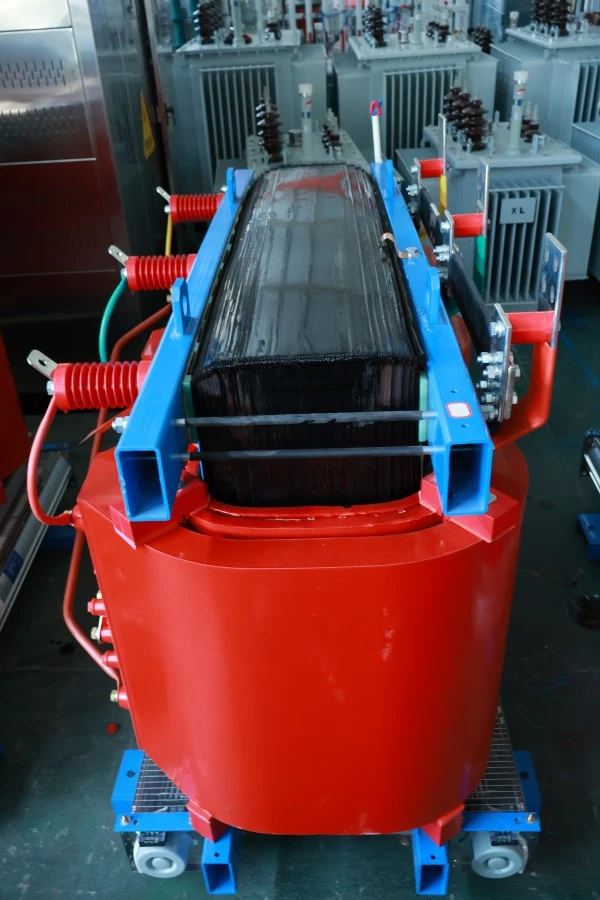

Core Structure : Gumagamit ng 45° fully mitered step-lap lamination technology, na may mga core limbs at yokes na nakakapit ng high-strength tie straps o plates. Ang paggamit ng high-permeability grain-oriented silicon steel (B30R090 o mas mataas na grado) ay nagpapaliit sa parehong hysteresis at eddy current na pagkalugi.

Low Voltage Windings : Sugat na may copper foil, naayos sa mga dulo na may resin end rings. Ang lapad ng copper foil ay katumbas ng taas ng paikot-ikot, na nagbibigay ng pare-parehong pamamahagi ng axial ampere-turn at napakataas na pagtutol sa mga short-circuit na electromagnetic na pwersa. Gumagamit ang layer insulation ng pre-impregnated DMD material.

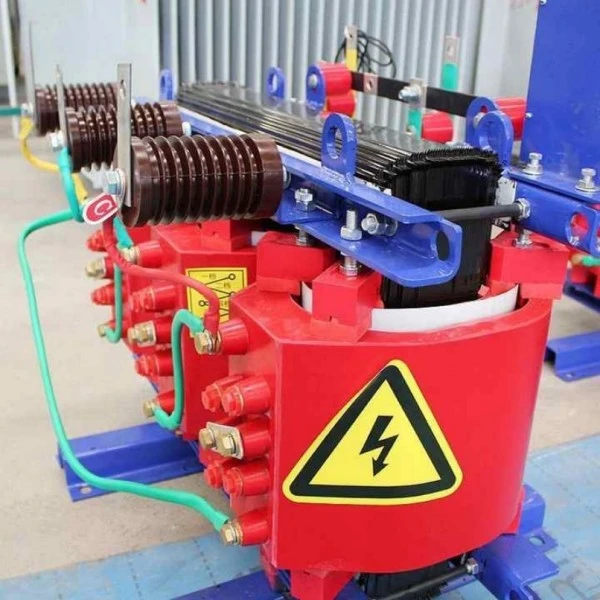

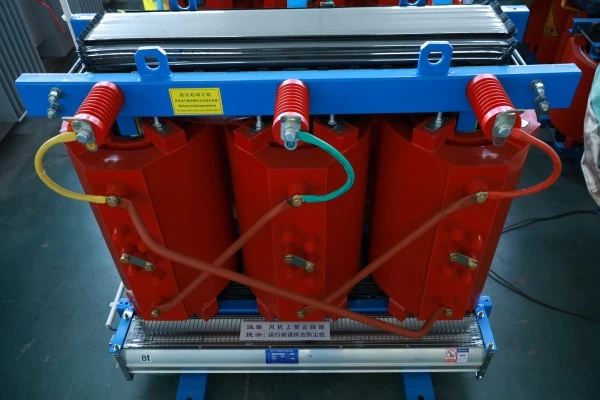

High Voltage Windings : Sugat sa layered segment gamit ang Class H enameled rectangular copper wire, na may resin cast sa pagitan ng bawat layer, na bumubuo ng isang matatag na glass-fiber-reinforced epoxy resin composite insulation. Ang mga gripo ay pinalabas mula sa gitna ng paikot-ikot upang mapabuti ang pamamahagi ng impulse boltahe.

Temperature Control & Protection System : Ang bawat phase winding ay may pre-embedded PT100 platinum RTDs para sa real-time na hot spot temperature monitoring. Ang kasamang intelligent temperature controller ay nagtatampok: digital coil temperature display, over-temperature alarm (adjustable setpoint), over-temperature trip output, at awtomatikong fan start/stop (kung opsyonal na naka-install ang forced air cooling).

Mga Opsyon sa Enclosure : Opsyonal na IP20 (solid objects), IP23 (vertical dripping water), o IP40 (maliit na particle) protection rating enclosures, gawa sa stainless steel, aluminum alloy, o powder-coated cold-rolled steel. Nagtatampok ang mga enclosure ng mga pagbubukas ng bentilasyon at magkakaugnay na mga kandado ng pinto.

Koneksyon at Pag-install : Ang mataas na boltahe sa gilid ay gumagamit ng silicone rubber na ganap na may kalasag/full insulation cable terminal o conventional terminal; low voltage side ay gumagamit ng tin-plated na tansong busbar. Ang ilalim ng transpormer ay nilagyan ng isang channel na bakal na base at mga roller para sa madaling pagpoposisyon at paggalaw.

Application ng Produkto

Ang SCB13 Copper Winding Dry Type Power Transformer ay mainam para sa mga sumusunod na sitwasyon:

Mga High-Rise Building at Commercial Center : Naka-install sa basement o mga kagamitan sa floor distribution room, powering elevator, HVAC, lighting, at fire protection system. Ang hindi nasusunog na katangian nito ay nakakatugon sa mga fire code ng gusali, at ang mababang ingay ay hindi nakakaabala sa mga residente sa itaas.

Mga Pang-industriya at Pagmimina : Mga sistema ng pamamahagi ng kuryente sa mga planta ng pagmamanupaktura ng sasakyan, mga pabrika ng electronic component, at mga precision machining workshop. Ang mga paikot-ikot na all-copper ay lumalaban sa mga kasalukuyang surge mula sa madalas na pagsisimula/paghinto ng motor, na nagbibigay ng mahusay na katatagan ng boltahe.

Renewable Energy : Step-up grid connection para sa distributed PV power stations, auxiliary power transformers para sa wind farm, isolation transformer para sa mga energy storage system. Ang mataas na kahusayan ng enerhiya ay binabawasan ang mga pagkawala ng conversion ng kuryente.

Imprastraktura ng Transportasyon : Mga transformer ng serbisyo ng istasyon para sa mga istasyon ng subway, mga supply ng kuryente para sa mga gusali ng signal ng high-speed na tren, mga sentro ng pamamahagi ng kuryente sa terminal ng paliparan, mga sistema ng kuryente sa port shore. Ang moisture resistance at short-circuit withstand na kakayahan ay nakakatugon sa mataas na reliability na hinihingi ng rail transit.

Mga Data Center at Mga Base Station ng Komunikasyon : Nagbibigay ng malinis, stable na power para sa mga server, switch, at UPS system. Ang tahimik na operasyon (karaniwang mas mababa sa 55dB) ay hindi nakakaabala sa mga tauhan ng data center.

Mga Detalye ng Produksyon

Mababang Boltahe na Copper Foil Winding Process

Ang mababang boltahe na windings ay sinusugat gamit ang full-width na copper foil sa mga espesyal na foil winding machine. Ang mga gilid ng copper foil ay bilugan upang maiwasan ang paglabas ng corona. Sa bawat pagliko, awtomatikong inilalagay ang DMD pre-impregnated insulation paper sa pagitan ng mga layer, at tinitiyak ng online tension control na ang copper foil ay mahigpit na nasugatan. Matapos makumpleto ang paikot-ikot, ang buong pagpupulong ay inilalagay sa isang amag para sa epoxy resin vacuum casting, na bumubuo ng isang monolitik, walang bisang istraktura. Pinapabuti ng prosesong ito ang short-circuit withstand na kakayahan ng low voltage windings ng higit sa 30% kumpara sa wire-wound structures.

High Voltage Segmented Layer Winding

Ang mga high voltage windings ay nahahati sa 4-6 na mga segment (pancake), na ang bawat segment ay nahahati pa sa 2-4 na mga layer. Ang mga duct (o mga air channel) sa pagitan ng mga segment ay nagpapabuti sa pag-aalis ng init, habang ang layering ay binabawasan ang interlayer na boltahe. Kinukuha ang mga tap mula sa mga partikular na pagliko ng mga partikular na segment at minarkahan ng iba't ibang kulay na lead. Gumagamit ang lahat ng koneksyon ng argon arc welding o cold pressure welding para matiyak ang minimal na contact resistance.

Paggamot sa Pangunahing Pagbawas ng Ingay

Pagkatapos makumpleto ang core lamination, ang buong core ay vacuum pressure na pinapagbinhi ng isang espesyal na formulated noise-reducing insulating varnish, damping micro-vibrations sa pagitan ng silicon steel sheet at sa pagitan ng mga sheet at clamping parts. Ang mga high-temperature na silicone rubber cushions ay inilalagay sa pagitan ng core at windings, at sa pagitan ng windings at clamping parts. Sa mga paggamot na ito, ang walang-load na ingay ay maaaring panatilihing mababa sa 55dB (para sa 315kVA at mas mababa), na maihahambing sa ugong ng refrigerator sa bahay.

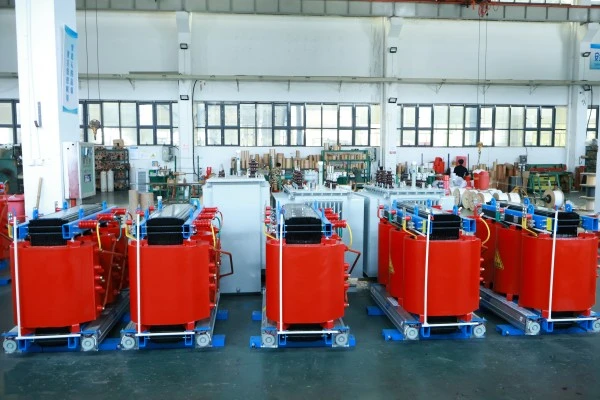

Comprehensive Factory Testing

Ang bawat SCB13 Copper Winding Dry Type Power Transformer ay sumasailalim sa mga sumusunod na pagsubok bago umalis sa pabrika: pagsukat ng resistensya ng paikot-ikot; pagsukat ng ratio ng boltahe at pag-verify ng grupo ng vector; short-circuit impedance at pagsukat ng pagkawala ng pagkarga; walang-load na kasalukuyang at walang-load na pagsukat ng pagkawala; pagsukat ng insulation resistance at dielectric dissipation factor; inilapat boltahe makatiis pagsubok; sapilitan boltahe makatiis pagsubok; pagsukat ng partial discharge. Awtomatikong itinatala ang data ng pagsubok at isang ulat ng pagsubok sa pabrika ang ibinigay kasama ng kargamento.

Parameter ng Produkto (Pagtutukoy)

Packaging at After-Sales

Paraan ng Pag-iimpake

1. Transformer body na nababalot ng waterproof PE film, mga kritikal na lugar na natatakpan ng malambot na protective padding.

2. Naka-pack sa matibay na export-grade plywood crates na may pallet bottom para sa handling ng forklift.

3. Panloob ng mga crates na puno ng pinalawak na polyurethane o honeycomb cardboard cushioning upang maiwasan ang pinsala sa vibration ng transportasyon.

4. Maaliwalas na mga marka sa labas: center of gravity, lifting points, moisture-proof, huwag tip.

Serbisyong After-Sales

1. Libreng Panahon ng Warranty: 12 buwan mula sa petsa ng pagpapadala.

2. Anumang pagkabigo na dulot ng disenyo, materyal, o mga depekto sa pagmamanupaktura sa panahon ng warranty ay aayusin o papalitan nang walang bayad ng aming kumpanya (kabilang ang mga makatwirang gastos sa transportasyon).
