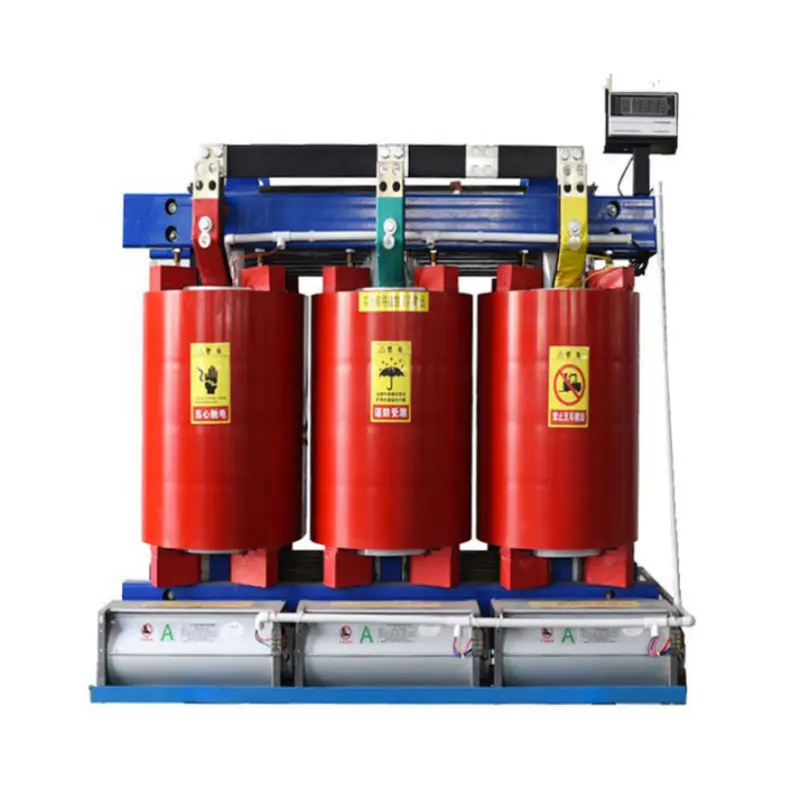

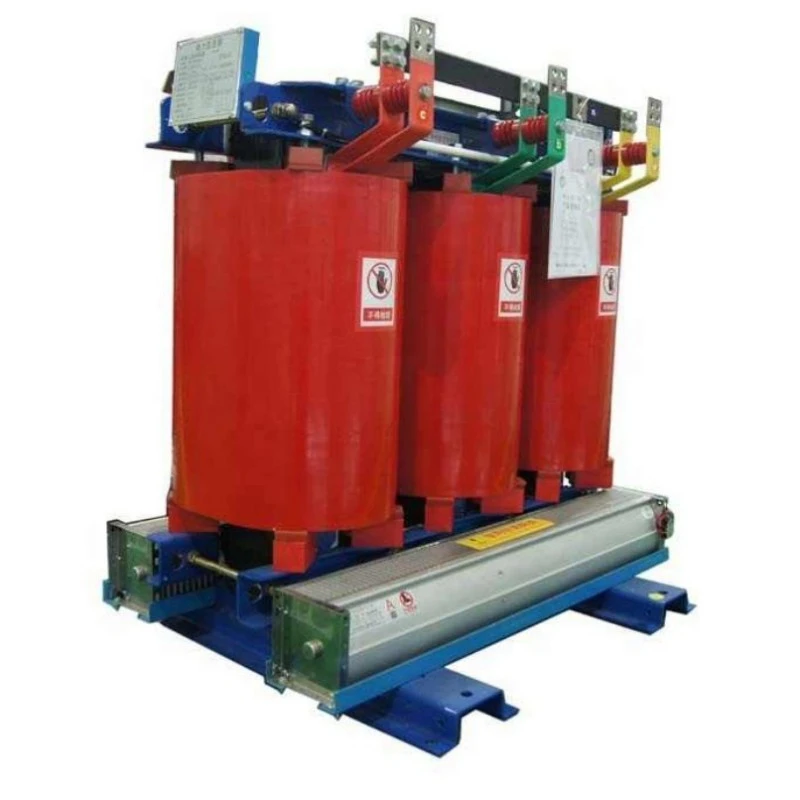

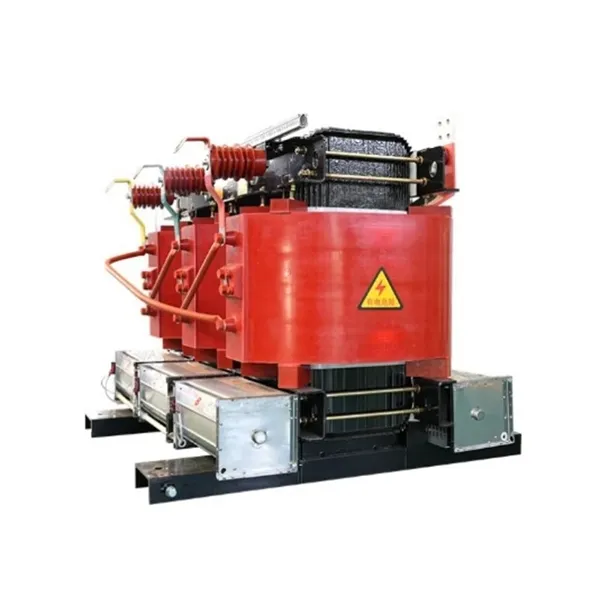

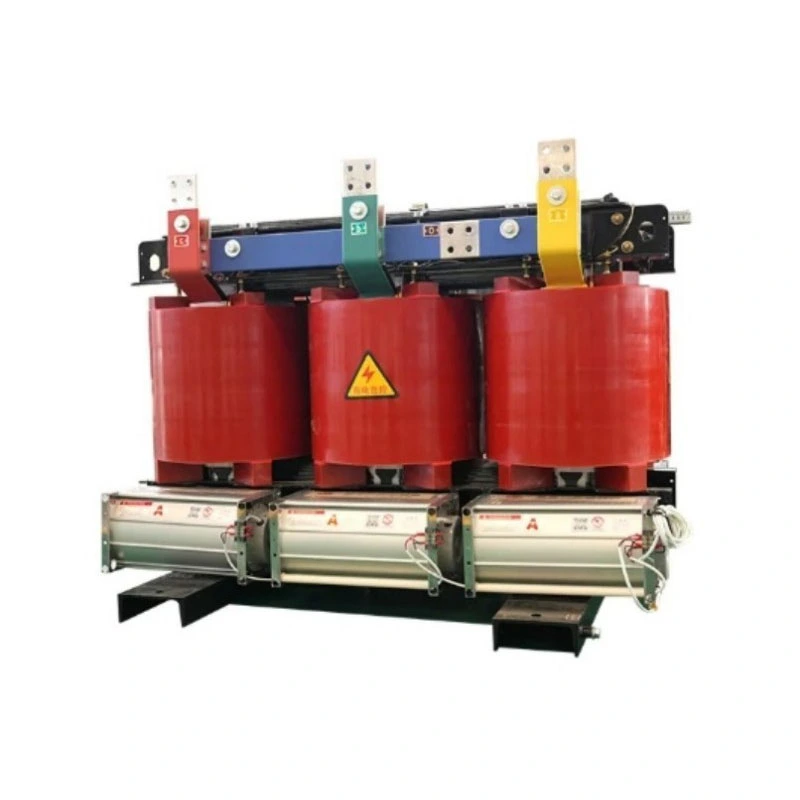

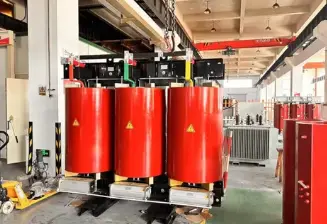

Pagpapalamig ng Air Panlabas na Isolation Dry Type Transformer

Ang produktong ito ay isang panlabas na uri, uri ng paghihiwalay,dry-type na transpormerpaggamit ng air cooling (ANAN). Hindi ito umaasa sa anumang likidong daluyan para sa pagkakabukod o pag-alis ng init, ngunit sa halip ay gumagamit ng natural na kombeksyon o sapilitang paglamig ng hangin upang kontrolin ang pagtaas ng temperatura.

Ano ang ginagawa nito?

1. Electrical Isolation : Lumilikha ng pisikal na electrical barrier sa pagitan ng pangunahin at pangalawang windings, na epektibong nakakaabala sa mga ground loop, pinipigilan ang mga harmonic, at sinasala ang high-frequency na interference at surge mula sa grid, na nagbibigay ng "malinis" na kapangyarihan sa mga sensitibong pagkarga.

2. Pagbabago ng Boltahe : Nagtataas o bumababa sa boltahe ng AC ayon sa mga kinakailangan, na umaangkop sa mga pangangailangan ng power supply ng iba't ibang kagamitan.

3. Proteksyon sa Kaligtasan : Sa pamamagitan ng disenyo ng paghihiwalay, pinipigilan ang direktang pakikipag-ugnayan ng mga tauhan sa mataas na boltahe na bahagi, na makabuluhang binabawasan ang panganib ng electric shock.

4. Outdoor Adaptation : Ang isang masungit na enclosure na idinisenyo para sa IP54 o mas mataas na mga rating ng proteksyon ay nagbibigay-daan dito na makatiis sa hangin, ulan, alikabok, spray ng asin, at pangmatagalang pagkakalantad sa UV.

Sa madaling salita, kapag kailangan mo ng ligtas, malinis, walang maintenance na power isolation at conversion solution sa malupit na panlabas na kapaligiran, itong Air Cooling Outdoor Isolation Dry Type Transformer ang pangunahing solusyon.

Mga Bentahe ng Produkto

Kung ikukumpara sa tradisyonal na oil-immersed o standard indoor dry-type na mga transformer, ang produktong ito ay nag-aalok ng limang pangunahing bentahe:

1. Zero Pollution, Maintenance-Free : Ang walang langis na disenyo ay ganap na nag-aalis ng panganib ng kontaminasyon ng lupa o tubig mula sa mga tagas, pati na rin ang mga gastos sa pagpapanatili at downtime na nauugnay sa taunang pagsusuri at pagpapalit ng langis. Para sa mga panlabas na proyekto sa ilalim ng mahigpit na mga regulasyon sa kapaligiran, ito ay isang mapagpasyang kalamangan.

2. Superior Outdoor Environmental Tolerance : Gumagamit ng proseso ng Vacuum Pressure Impregnation (VPI) at Class H (180°C) insulation system, na sinamahan ng ganap na selyadong welded outdoor enclosure na gawa sa hindi kinakalawang na asero o Aluzinc steel. Gumagana nang matatag sa mga nakapaligid na temperatura mula -25°C hanggang 50°C at relatibong halumigmig hanggang 95%. Lumalaban sa salt spray, fungus, at corrosion.

3. Ultimate Safety with Electrical Isolation : Ang reinforced insulation sa pagitan ng primary at secondary windings ay nakakamit ng dielectric withstand voltage na 3kV hanggang 5kV (depende sa modelo). Epektibong inihihiwalay ang mga bahagi ng DC, pangatlong harmonic, at iba't ibang epekto ng surge mula sa grid, na nagpoprotekta sa mga instrumento sa downstream na precision.

4. Natural na Paglamig ng Hangin, Tahimik at Maaasahan : Umaasa sa air convection para sa pagwawaldas ng init nang walang mga bentilador (opsyonal). Ang ingay sa pagpapatakbo ay makabuluhang mas mababa kaysa sa mga transformer na nakalubog sa langis. Nang walang umiikot na mga mekanikal na bahagi sa mga pangunahing bahagi, ang Mean Time Between Failures (MTBF) ay makabuluhang napabuti.

5. Mataas na Overload Capacity, Magagamit sa mga Emergency : Emergency overload capacity hanggang 120% para sa tuluy-tuloy na operasyon, 150% para sa panandaliang operasyon. Sa mga hindi inaasahang paglabas ng load sa labas (hal., maraming motor na nagsisimula nang sabay-sabay), hindi kailangan ng agarang pagtaas ng kapasidad, na bumibili ng mahalagang oras para sa user.

Mga Tampok ng Produkto

Core : High-permeability cold-rolled grain-oriented silicon steel, step-lap joint process, makabuluhang nabawasan ang pagkawala ng load at kapana-panabik na kasalukuyang.

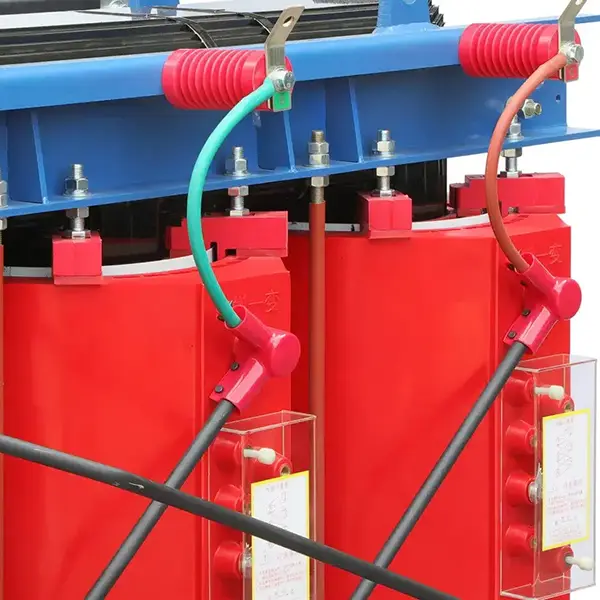

Windings : Ang parehong mataas at mababang boltahe na windings ay gumagamit ng all-copper (aluminum optional) conductors, na nakabalot sa Nomex® o katulad na aramid insulation paper, na pinoproseso sa pamamagitan ng VPI vacuum impregnation na may solventless varnish, na bumubuo ng isang matatag, moisture-resistant, high-temperature tolerant solid insulation structure.

Istraktura ng Isolation : Ang pangunahin at pangalawang paikot-ikot ay nasusugatan sa magkahiwalay na bobbins o independent core legs, na may opsyonal na electrostatic shield sa pagitan ng mga ito, na pinapaliit ang coupling capacitance at nagbibigay ng mahusay na high-frequency interference suppression.

Proteksiyon na Enclosure : Karaniwang proteksyon ng IP54 (masikip sa alikabok, splash-proof), opsyonal na IP65. Enclosure na gawa sa 2.0mm makapal na stainless steel o Galvalume steel, na nagtatampok ng rainproof na bubong, stainless steel ventilated louver, at anti-pry lock.

Temperature Control System : Built-in na PTC o PT100 RTD temperature sensors, na konektado sa isang smart temperature controller para sa over-temperature alarm, trip protection, at awtomatikong fan activation (kung naka-install ang mga opsyonal na fan).

Mga Terminal : Panlabas na high-voltage junction box na may silicone rubber seal at cable gland entries. Ang mababang boltahe na bahagi ay gumagamit ng tin-plated na tansong busbar o hindi tinatagusan ng tubig na mga konektor.

Application ng Produkto

Ang Air Cooling Outdoor Isolation Dry Type Transformer na ito ay malawakang ginagamit sa mga sumusunod na sitwasyon:

Renewable Energy Generation : Isolation sa mababang boltahe na bahagi ng PV power plant at wind farm skid-mounted substations, na naghihiwalay sa inverter output voltage bago ang grid connection o lokal na power supply.

Panlabas na Kagamitang Pang-industriya : Pagbubukod ng suplay ng kuryente para sa mga platform ng pagbabarena ng langis, mga open-pit mine crusher, mga port shore power system, mga tunnel boring machine (mga shield machine), na pumipigil sa mga grid surges na makapinsala sa kagamitan.

Temporary at Emergency Power : Generator output isolation para sa mga outdoor event, sports competition, at disaster relief site, na nagbibigay ng malinis na power para sa audio, video, at control equipment.

Charging Infrastructure : Input isolation transformer para sa outdoor DC fast charger, na pumipigil sa harmonic na feedback sa grid habang pinoprotektahan ang charging modules.

Smart Grid & Distribution : Station service o isolation transformer sa loob ng outdoor ring main units at compact substations, na nagbibigay ng ligtas, maaasahang power para sa mga automation terminal (DTU/FTU).

Mga Detalye ng Produksyon

VPI Vacuum Pressure Impregnation Proseso

Ang lahat ng mga paikot-ikot ay pinapagbinhi ng walang solvent na insulating varnish sa ilalim ng vacuum, nag-aalis ng panloob na hangin at pinapayagan ang barnis na ganap na tumagos sa pagitan ng mga pagliko, mga layer, at sa lupa. Pagkatapos ng paggamot, ito ay bumubuo ng isang monolitikong "solid" na istraktura na may thermal conductivity, mekanikal na lakas, at moisture resistance na higit sa karaniwang mga proseso ng impregnation.

Junction Box na Partikular sa Panlabas

Nagtatampok ang low-voltage outlet box ng flame-retardant insulating support panel, na may sapat na electrical clearance (>20mm) sa pagitan ng mga tansong busbar. Gumagamit ang mga entry ng cable ng mga multi-seal na gasket at cable gland, na tugma sa iba't ibang armored o rubber-sheathed na mga cable, na pumipigil sa pagpasok ng moisture kasama ang cable sa kahon.

Heavy-Duty Stainless Steel Enclosure

Ang enclosure ay ginawa gamit ang laser cutting, CNC bending, at robotic welding, na ang lahat ng mga tahi ay patuloy na selyado. Nagtatampok ang mga pinto ng three-point locking handle at weather-resistant sealing gasket. Ang tuktok na takip ay idinisenyo bilang isang angled rain shield at may kasamang lifting eye bolts para sa maginhawang outdoor hoisting.

Packaging, Delivery at After-Sales

Paraan ng Pag-iimpake

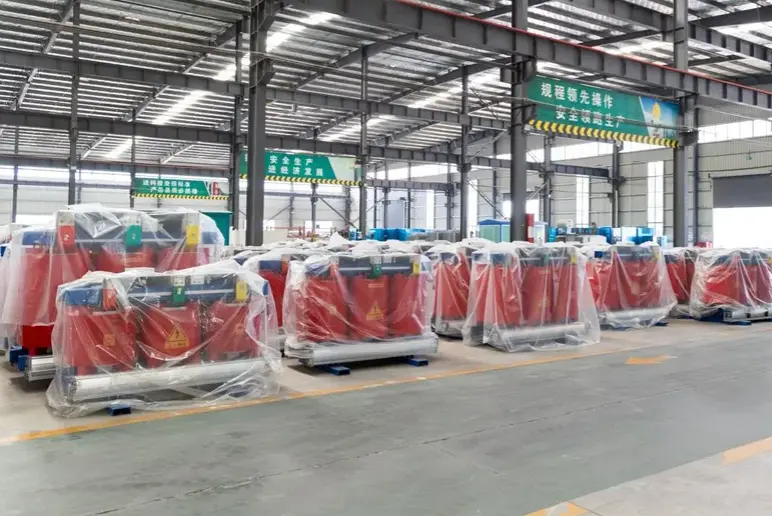

1. Transformer body na binalot ng moisture-proof PE film, desiccant na inilagay sa loob.

2. Naka-pack sa mga heavy-duty na wooden crates o fumigation-free na mga plywood na kahon (na nakakatugon sa mga pamantayan sa pag-export), na napapalibutan ng high-density na foam o air-filled na mga bag para sa cushioning.

3. Mga label tulad ng "Moisture Proof", "Fragile", at "This Way Up" na nakakabit sa labas ng kahon.

Paraan ng Paghahatid

1. Domestic: Dedicated logistics truck (maaaring ipadala ang maliliit na kapasidad sa pamamagitan ng Deppon/SF Express heavy goods).

2. Export: Mga pagsasaayos para sa dagat, riles, o kargamento sa himpapawid, kasama ang dokumentasyon ng customs.

Serbisyong After-Sales

1. Panahon ng Warranty: 12 buwan mula sa petsa ng pagtanggap.

2. Libreng pagkumpuni o pagpapalit ng mga depekto sa pagmamanupaktura sa panahon ng warranty.

Mga Madalas Itanong (Q&A)

Q1: Hindi ba itong Air Cooling Outdoor Isolation Dry Type Transformer ay mas madaling mag-overheat at masunog kumpara sa isang regular na oil-immersed transformer?

A: Kabaligtaran. Bagama't ang hangin ay may mas mababang thermal conductivity kaysa sa langis, ang aming produkto ay gumagamit ng Class H insulation (na-rate para sa 180°C) at ang VPI vacuum impregnation na proseso. Ang init mula sa mga paikot-ikot ay mahusay na inilalayo at nawawala sa pamamagitan ng enclosure. Para sa parehong kapasidad, ang aming disenyo ay may mas malaking margin ng pagtaas ng temperatura, na ginagawang mas malamang na magdusa ang mga pagkasira ng burnout na dulot ng pagtagas ng langis at kasunod na mababang antas ng langis sa mga tradisyonal na unit. Ang amingPagpapalamig ng Air Panlabas na Isolation Dry Type Transformergumagana sa mga hot spot na temperatura na mas mababa sa limitasyon ng pagkakabukod kahit na sa buong pagkarga sa 40°C na mga kondisyon sa labas.

T2: Sa mga araw ng tag-ulan sa labas, hindi ba papasok ang tubig-ulan sa mga cooling louver at magiging sanhi ng short circuit sa loob?

A: Hindi. Ang aming rating ng proteksyon sa enclosure ay IP54. Nagtatampok ang louvers ng panloob na labyrinth-style channel at metal mesh screen. Ipinapakita ng mga pagsusuri na kahit na may direktang pag-spray mula sa harapan sa intensity ng pag-ulan na 10mm bawat minuto, ang interior ay nananatiling ganap na tuyo. Ang lahat ng cable entry port ay gumagamit ng explosion-grade sealed glands, ganap na hinaharangan ang anumang daanan para sa moisture ingress.
