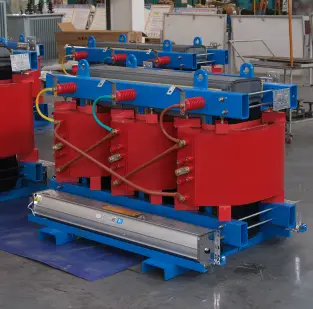

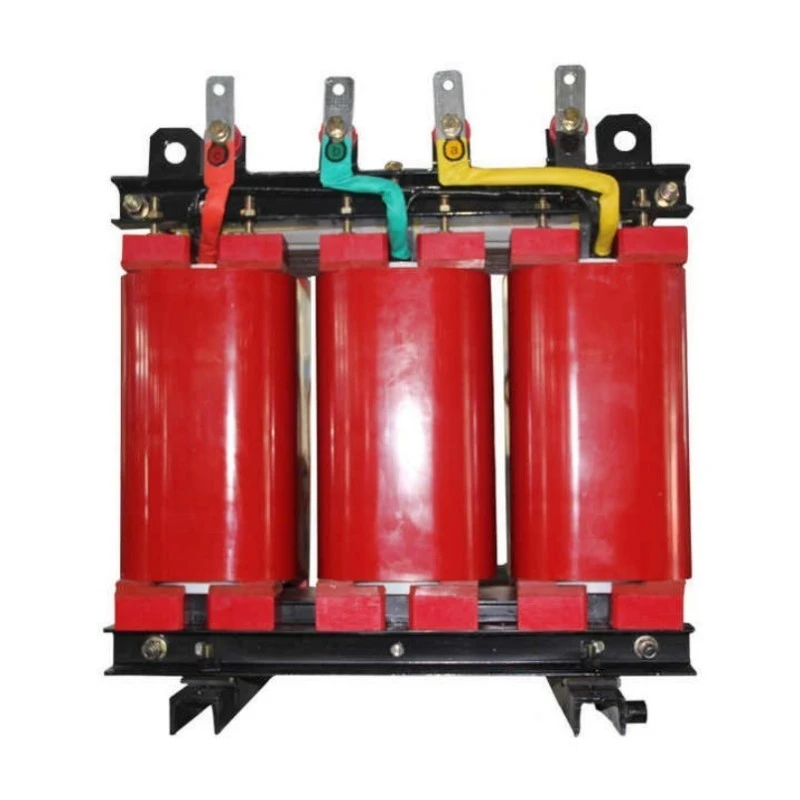

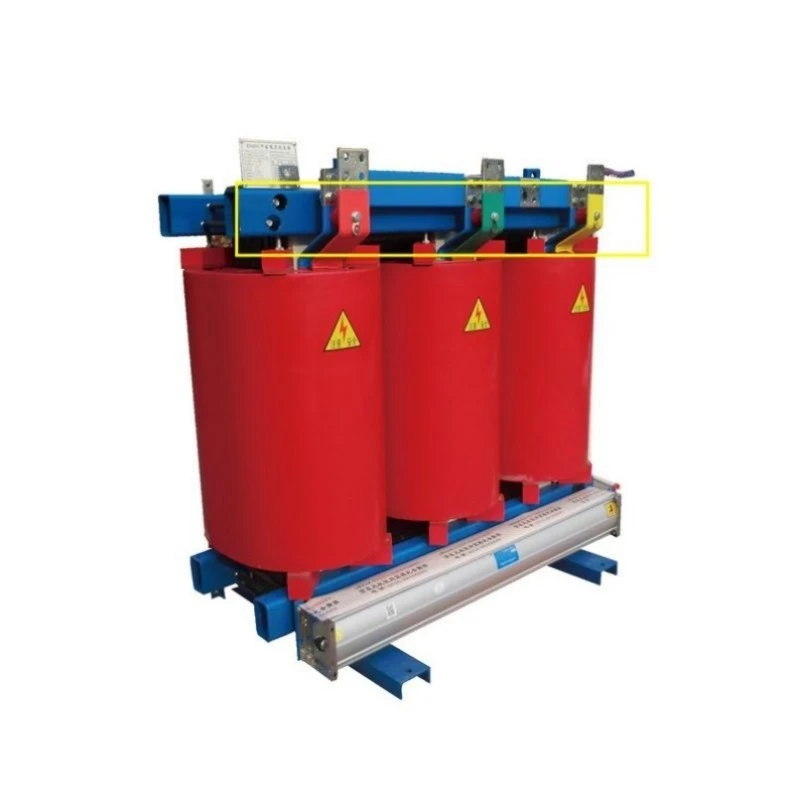

Air Cooling Epoxy Resin Dry Type Transformer

Ano ito?

Ang Air Cooling Epoxy Resin Dry Type Transformer ay isang ganap na oil-free na power conversion device kung saan ang lahat ng mataas at mababang boltahe na windings ay ganap na naka-encapsulated sa cast epoxy resin sa ilalim ng vacuum pressure. Hindi tulad ng mga nakasanayang transformer na umaasa sa mineral na langis o mga sintetikong likido para sa insulasyon at paglamig, ang unit na ito ay gumagamit lamang ng hangin bilang cooling medium — alinman sa natural na convection (AN) o opsyonal na forced air (AF). Ang epoxy resin ay nagsisilbing triple duty: pangunahing electrical insulation, mekanikal na proteksyon laban sa moisture at contaminants, at isang matibay na istraktura na lumalaban sa mga puwersa ng short-circuit.

Ano ang ginagawa nito?

Pagbabago ng Boltahe : Ibinababa ang katamtamang boltahe (6kV, 10kV, 20kV, 35kV) sa mga boltahe sa paggamit (208V, 400V, 480V, 690V) para sa mga pang-industriya, komersyal, at residential na load. Bilang kahalili, pataasin ang boltahe para sa renewable energy grid interconnection.

Fire-Safe Power Distribution : Naghahatid ng kuryente sa loob ng mga gusali, underground parking garage, ospital, at data center kung saan ipinagbabawal ng mga fire code ang mga transformer na puno ng langis. Ang self-extinguishing epoxy (UL 94 V-0 rated) ay hindi magpapalaganap ng apoy.

Malinis na Power para sa Sensitive Load : Nagbibigay ng paghihiwalay sa pagitan ng pangunahin at pangalawang circuit, pag-filter ng mga harmonic, pagsugpo ng mga surge, at pag-aalis ng mga ground loop na nakakagambala sa mga kagamitan sa medikal na imaging, CNC machine, at mga instrumento sa laboratoryo.

Panlabas at Malupit na Kapaligiran na Operasyon : Sa opsyonal na IP54 o IP65 na mga enclosure, ang transpormer ay lumalaban sa ulan, niyebe, mga bagyo ng alikabok, salt spray, at mga sukdulan ng temperatura mula -30°C hanggang +55°C nang walang pagkasira ng performance.

Sa esensya, ang Air Cooling Epoxy Resin Dry Type Transformer ay ang gustong pagpipilian sa tuwing ang kaligtasan, pagsunod sa kapaligiran, at pangmatagalang pagiging maaasahan ay hindi mapag-usapan.

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto (Format ng Q&A)

Q1: Ano ang ginagawang mas mataas ang pagkakabukod ng epoxy resin kaysa sa mga disenyo ng bukas na sugat?

A: Tatlong pangunahing bentahe. Una, ang moisture immunity — ang epoxy ay hindi hygroscopic. Ang Air Cooling Epoxy Resin Dry Type Transformer ay nagre-restart kaagad pagkatapos ng mga linggo ng shutdown sa 100% humidity, habang ang mga open-wound unit ay nangangailangan ng preheating. Pangalawa, proteksyon sa kontaminasyon — hindi makapasok ang conductive dust sa mga solidong epoxy surface, na inaalis ang mga panganib sa pagsubaybay at flashover. Pangatlo, lakas ng makina — ang mga naka-encapsulated na paikot-ikot ay nakatiis sa mga puwersa ng short-circuit hanggang sa 25× na rate ng kasalukuyang walang deformation.

Application: Mga Data Center — Walang panganib sa pag-iipon ng alikabok, tahimik na operasyon sa ibaba 55dB, at self-extinguishing epoxy na nakakatugon sa mga kinakailangan ng NFPA 75 para sa mga IT equipment room.

T2: Paano ito gumaganap sa labas nang walang langis?

A: Sa mga enclosure na IP54/IP65 (stainless steel, sloped rain roof, labyrinth ventilator), lumalaban ang transpormer sa ulan, alikabok, at spray ng asin. Ang epoxy windings ay lumalaban sa kaagnasan kaysa sa mga radiator na puno ng langis. Para sa mga lugar sa baybayin, magagamit ang 316 na hindi kinakalawang na asero na enclosure.

Application: Solar Farms at Wind Parks — Ang mga malalayong lugar na walang staff ay nakikinabang mula sa zero oil sampling, zero leak inspection, at walang fire suppression system. Gumagana ang mga unit nang walang nag-aalaga sa loob ng maraming taon sa mga sukdulang temperatura mula -30°C hanggang +55°C.

Q3: Mahawakan ba nito ang mga pagsisimula ng motor at mga overload?

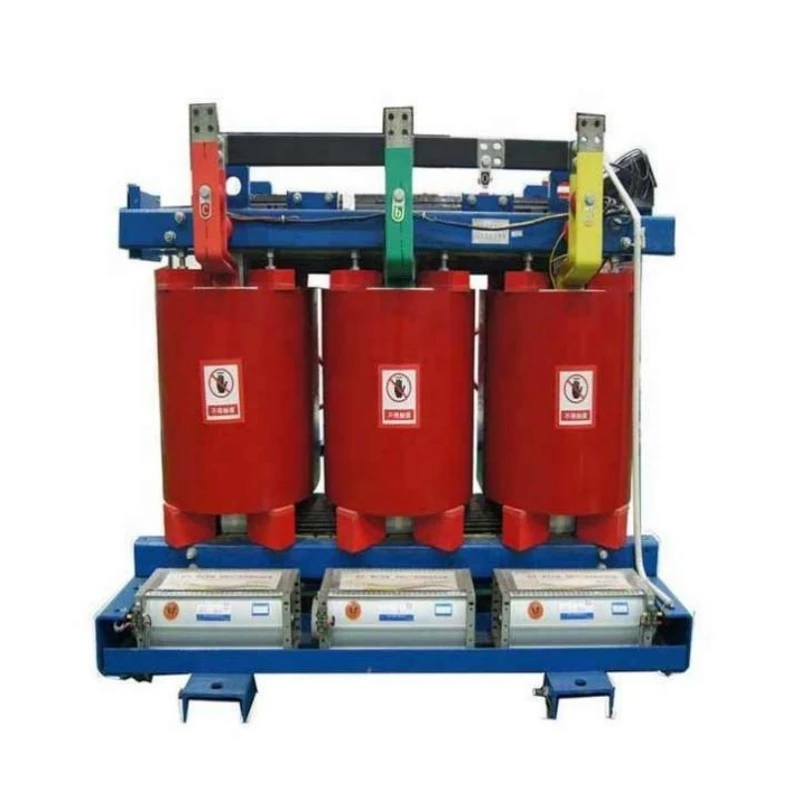

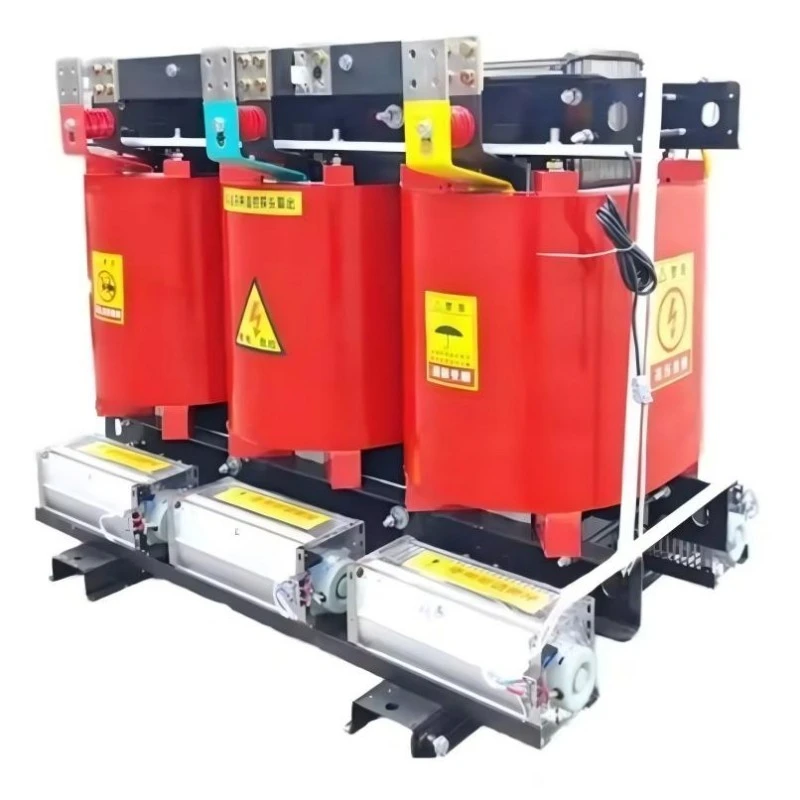

A: Oo. Ang Class H (180°C) insulation ay nagbibigay-daan sa 110% tuloy-tuloy na overload sa ilalim ng natural cooling (AN), at 130% sa loob ng 30 minuto. Sa opsyong forced air (AF), tumataas ang kapasidad ng 20-25% — awtomatikong magsisimula ang mga fan sa 80°C. Para sa matinding cyclic overload na lampas sa 150%, kumunsulta sa aming mga engineer.

Application: Industrial Manufacturing — Ang mga automotive assembly lines at stamping plants ay nakakaranas ng matinding pag-load ng load. Ang mababang impedance (4-6%) ay nagpapanatili ng regulasyon ng boltahe sa loob ng ±3%, habang ang mga paikot-ikot na epoxy ay lumalaban sa panginginig ng boses na pumuputok sa mga weld ng radiator na puno ng langis.

Q4: Ito ba ay tunay na walang maintenance?

A: Ang core transformer ay hindi nangangailangan ng mga pagbabago sa langis, walang dielectric na pagsubok, walang pagsasala, walang pagpapalit ng gasket. Tatlong simpleng pagsusuri lamang bawat 12-24 na buwan: malinis na louver/fans na may naka-compress na hangin, mga terminal ng torque-check, at inspeksyon ang enclosure. Kabuuang taunang pagsisikap: wala pang dalawang oras ng isang kwalipikadong electrician.

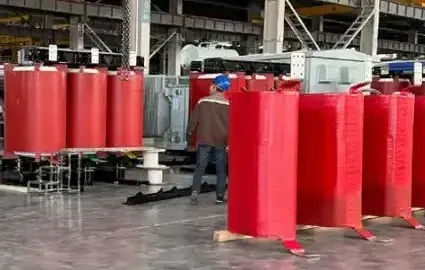

Mga Detalye ng Produksyon — Ano ang Nagpapaging Mahusay sa Lugao sa Mga Kakumpitensya

Mga Madalas Itanong (Q&A)

Q1: Ano ang aktwal na kahusayan ng Air Cooling Epoxy Resin Dry Type Transformer, at bumababa ba ito sa paglipas ng panahon?

A: Ang kahusayan sa 75% load (karaniwang operating point) ay 98.7% para sa isang 1000kVA unit, tumataas sa 99.1% para sa isang 2500kVA unit. Ang kahusayan ay natutukoy sa pamamagitan ng pangunahing pagkawala (patuloy, depende sa kalidad ng bakal na silikon) at pagkawala ng tanso (nag-iiba-iba sa load squared). Ang pangunahing bentahe ng Air Cooling Epoxy Resin Dry Type Transformer ay ang kahusayan ay hindi bumababa sa paglipas ng panahon dahil pinipigilan ng epoxy encapsulation ang pagpasok ng moisture na magpapataas ng pagkawala. Ang mga transformer na puno ng langis ay madalas na nakakakita ng pagbaba ng kahusayan pagkatapos ng 10-15 taon habang ang langis ay bumababa at ang nilalaman ng kahalumigmigan sa pagkakabukod ng papel ay tumataas. Ang aming mga epoxy unit ay nagpapanatili ng kahusayan ng pabrika para sa buong 30+ taong buhay ng serbisyo. Nagbibigay kami ng mga garantisadong halaga ng pagkawala sa bawat unit at babayaran namin ang pagkakaiba kung ang field testing ay nagpapakita ng mas mataas na pagkalugi sa loob ng panahon ng warranty.

Q2: Paano ko pipiliin ang tamang kapasidad para sa aking aplikasyon?

A: Kalkulahin ang iyong kabuuang konektadong pagkarga sa kVA, pagkatapos ay ilapat ang mga salik ng pagkakaiba-iba. Para sa tuluy-tuloy na pagkarga (ilaw, HVAC, mga server), gumamit ng 100% ng nameplate. Para sa mga paulit-ulit na pagkarga (mga motor, welder, elevator), gumamit ng 50-70% depende sa duty cycle. Pagkatapos ay magdagdag ng 20-25% na margin ng pagpapalawak sa hinaharap. Halimbawa: Isang pabrika na may 800kVA ng tuloy-tuloy na load + 400kVA ng motor load (diversity factor 0.6 → 240kVA) + 20% expansion = (800+240)×1.2 = 1248kVA → piliin ang 1250kVA o 1500kVA. Ang sobrang laki ay nagpapataas ng paunang gastos at pagkawala ng pagkarga; ang under-sizing ay nagdudulot ng sobrang pag-init at napaaga na pagkabigo. Nagbibigay ang aming mga inhinyero ng libreng tulong sa pagpapalaki — ipadala lang ang iyong listahan ng pagkarga at mga duty cycle. Para sa mga application na mabigat sa motor, inirerekumenda namin ang forced air cooling (AF) upang mahawakan ang mga panimulang surge nang hindi lalampas sa mga limitasyon ng pagtaas ng temperatura.

Q3: Maaari bang i-install ang transpormer sa isang nakakulong na espasyo tulad ng tunnel o vault?

A: Talagang. AngAir Cooling Epoxy Resin Dry Type Transformeray mainam para sa mga nakakulong na espasyo dahil hindi ito nangangailangan ng oil containment vault (nagtitipid ng 2-3 metrong clearance sa lahat ng panig). Ang pinakamababang clearance para sa bentilasyon ay 300mm sa lahat ng panig at 600mm sa itaas. Para sa mga pag-install ng tunnel, nag-aalok kami ng low-profile na bersyon kung saan ang taas ng enclosure ay binabawasan ng 200mm (mga cooling louver na inilipat sa mga gilid kaysa sa itaas). Gayunpaman, ang ambient temperature sa mga tunnel ay maaaring tumaas dahil sa iba pang kagamitan — magsasagawa kami ng thermal analysis upang kumpirmahin ang sapat na paglamig. Kung hindi sapat ang natural na convection, ang opsyong AF (forced air) na may mga fan na direktang naka-mount sa core frame ay nagbibigay ng karagdagang paglamig nang hindi tumataas ang footprint.
