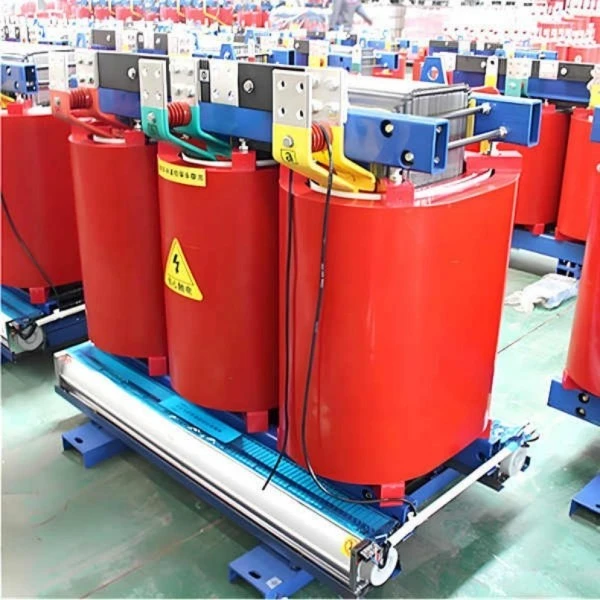

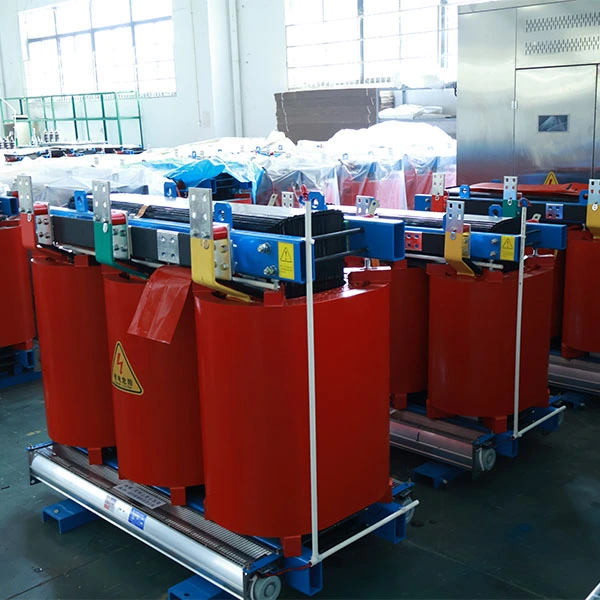

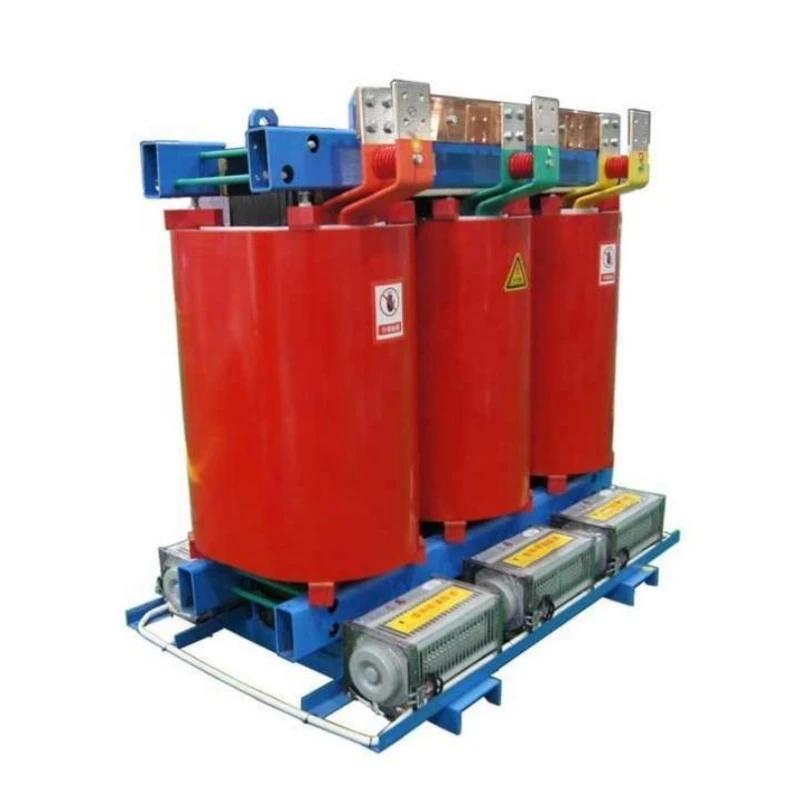

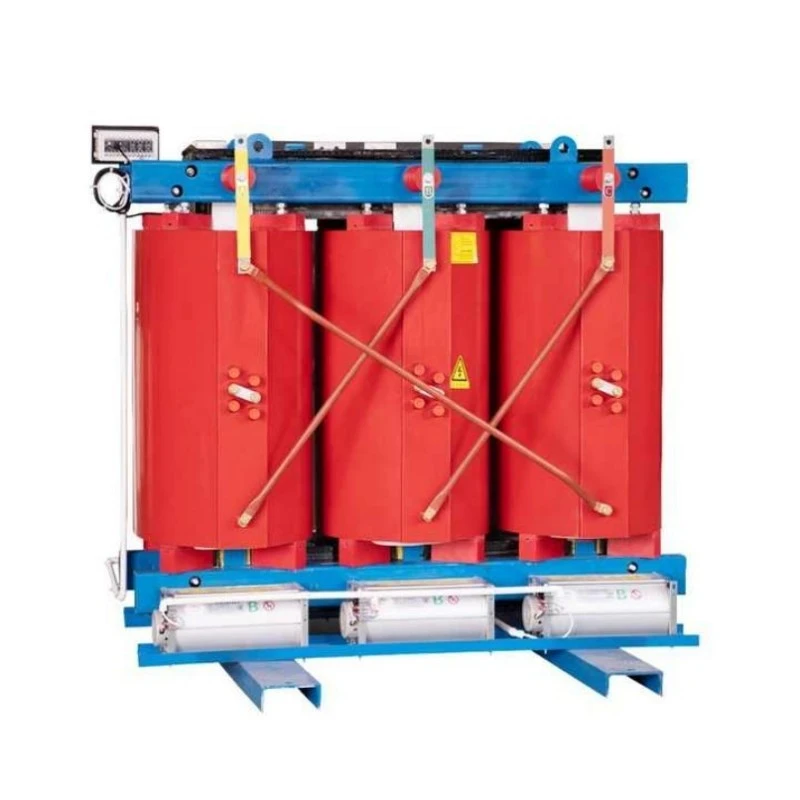

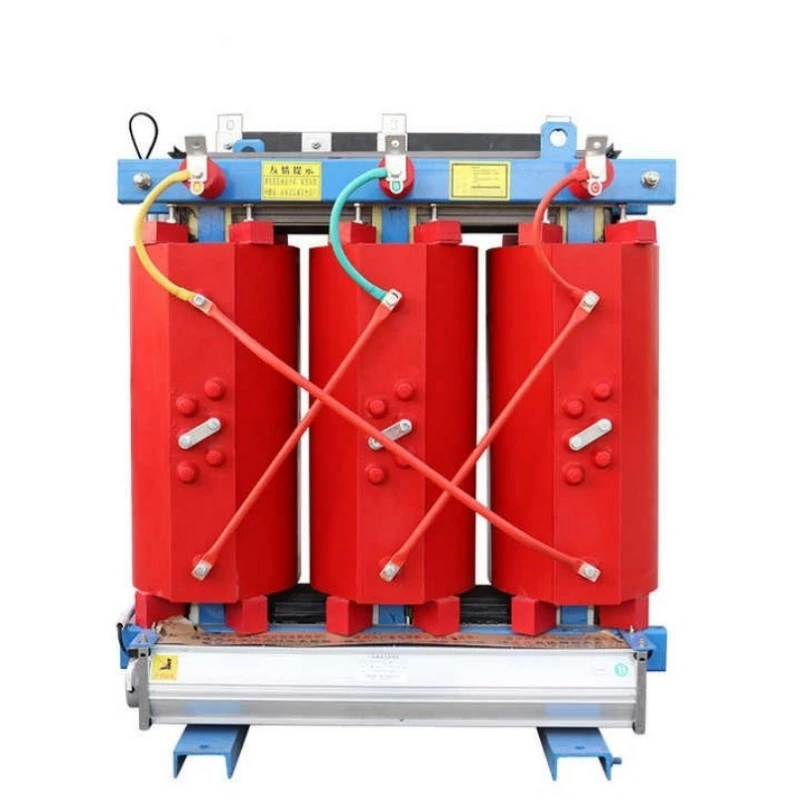

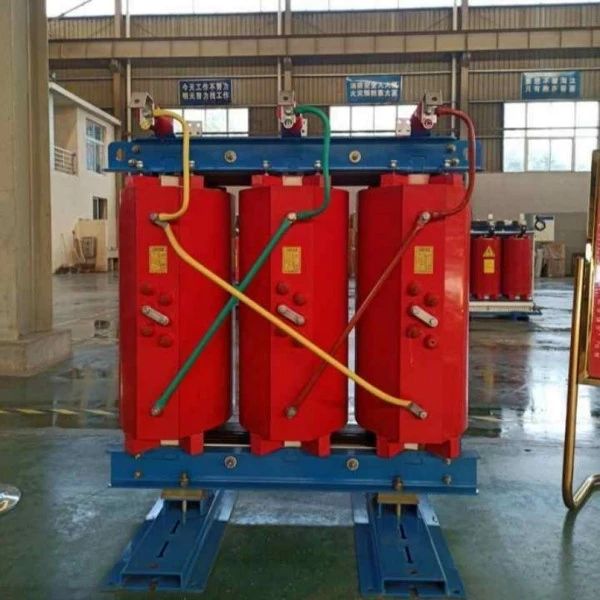

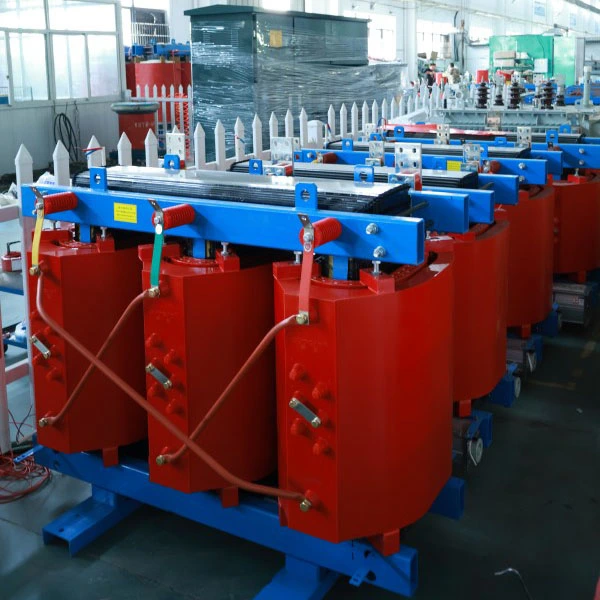

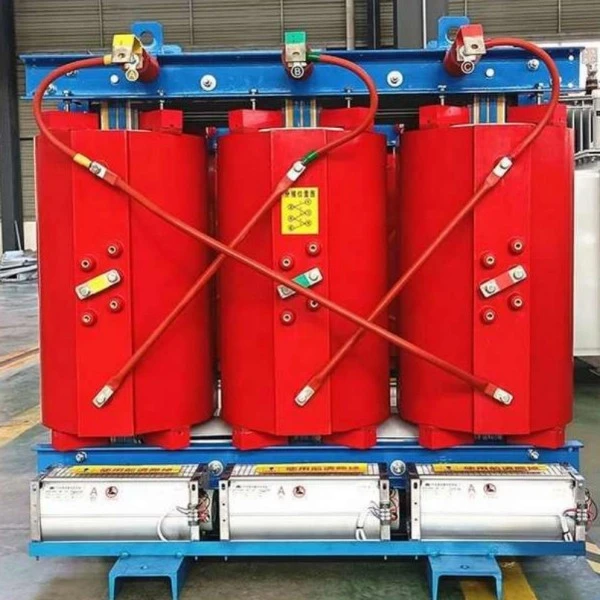

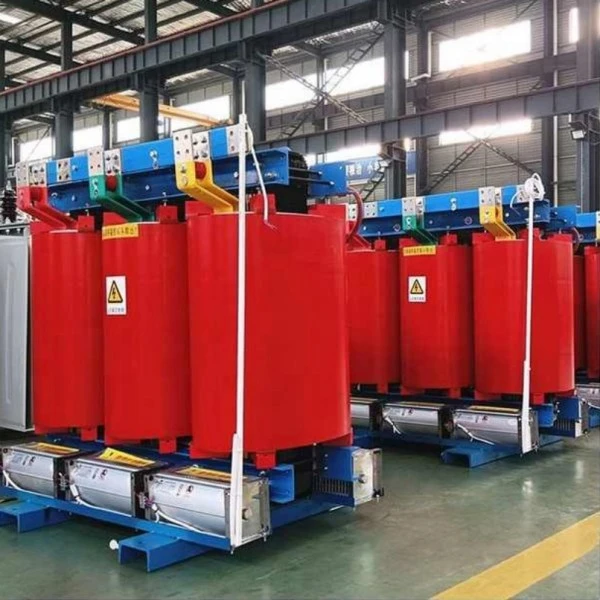

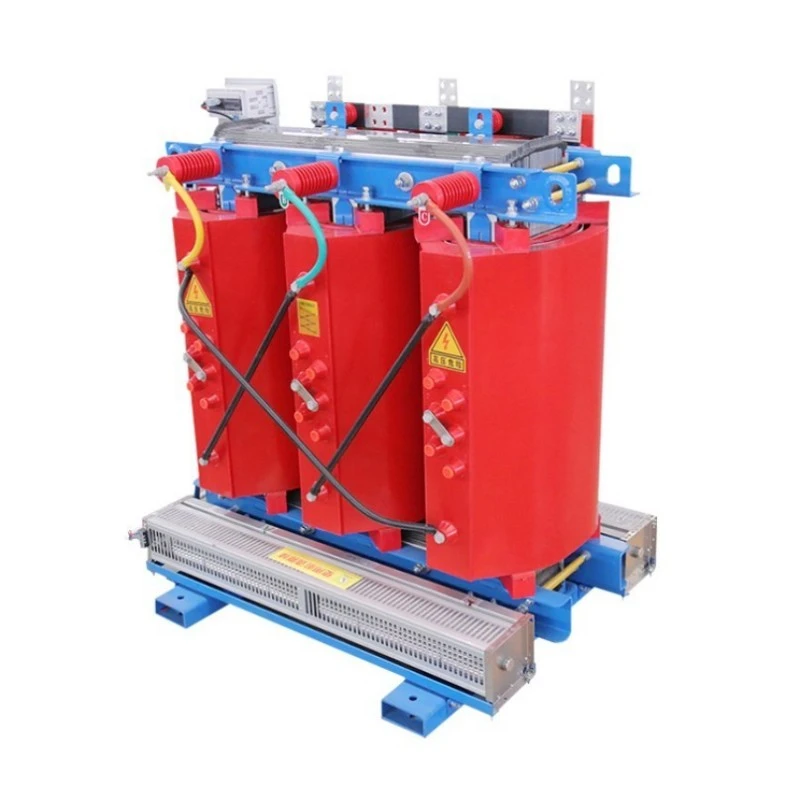

Copper Winding Pad Mounted Dry Type transpormer

Ano ang Kagamitang Ito?

Ang Copper Winding Pad Mounted Dry Type Transformer ay isang three-phase, cast resin dry-type na transformer na partikular na idinisenyo para sa pad-mounted outdoor installations. Ibinababa nito ang katamtamang boltahe (karaniwang 10kV–35kV) sa mababang boltahe (400V/380V) para sa ligtas na pamamahagi sa mga pamayanan ng tirahan, mga sentrong pangkomersyo, mga industrial park, at mga proyekto ng renewable energy.

Hindi tulad ng tradisyonalmga transformer na nakalubog sa langis, ang produktong ito ay hindi gumagamit ng insulating oil. Sa halip, gumagamit ito ng epoxy resin solid insulation na sinamahan ng natural o forced air cooling. Ang mga windings ay ganap na gawa sa mataas na kondaktibiti na tanso, na tinitiyak ang mas mababang resistive na pagkalugi, mas mahusay na overload na kapasidad, at mas mahabang buhay ng serbisyo. Ang pad-mounted enclosure ay nagbibigay-daan sa direktang pag-install sa antas ng lupa nang hindi nangangailangan ng isang hiwalay na gusali ng substation, na makabuluhang nagtitipid sa mga gastos at espasyo sa pagtatayo ng sibil.

Paglalarawan ng Produkto

Ang Copper Winding Pad Mounted Dry Type Transformer ng Lugao ay inengineered para sa pagiging maaasahan, kahusayan, at kaligtasan sa mga panlabas na network ng pamamahagi. Na-rate mula 50kVA hanggang 2500kVA, na may mga karaniwang boltahe na 10kV/0.4kV (nako-customize sa 6kV, 20kV, o 35kV), ang transformer na ito ay nakakatugon sa GB 20052-2020 Level 2 na mga pamantayan sa kahusayan ng enerhiya, na may ilang modelo na papalapit sa Level 1.

Kasama sa pangunahing pagganap ng kuryente ang pagkawala ng walang-load na hanggang 37% na mas mababa kaysa sa mga karaniwang dry-type na transformer, ang pagkawala ng load ay nabawasan ng hanggang 30%, bahagyang discharge ≤5pC, at mga antas ng ingay na ≤55dB sa 1 metro. Ang mga paikot-ikot na tanso ay nagsisiguro ng mahusay na thermal conductivity at mekanikal na lakas, na makabuluhang nagpapabuti ng short-circuit withstand na kakayahan.

Nakalagay ang unit sa isang weather-resistant, nakakanda-lock na pad-mounted enclosure na may rating na IP23 o mas mataas, na nagpoprotekta laban sa ulan, alikabok, at paninira. Ang isang intelligent na temperatura control system na may PT100 sensors, auto-start fan, overheat alarm, at RS485 na komunikasyon ay kasama bilang pamantayan.

Sa 30-taong buhay ng disenyo at kaunting mga kinakailangan sa pagpapanatili, ang Copper Winding Pad Mounted Dry Type Transformer na ito ay ang perpektong pagpipilian para sa mga utility, EPC contractor, at mga tagapamahala ng pasilidad na naghahanap ng ligtas, pangmatagalan, at nakakatipid ng enerhiya na solusyon sa pamamahagi.

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto

Mga Pangunahing Tampok

All-Copper Windings – Mas mababang resistive losses, mas mataas na overload capacity, at mas mahusay na short-circuit withstand kumpara sa aluminum.

Fireproof at Explosion-Proof – Epoxy resin casting, self-extinguishing, walang oil leakage risk.

Pad-Mounted Design – Pag-install sa antas ng lupa, walang substation na gusali na kailangan, nakakatipid ng 40–60% na gastos sa trabahong sibil.

Napakababang Pagkalugi – Nakakatugon sa GB Level 2 na kahusayan sa enerhiya, makabuluhang binabawasan ang taunang singil sa kuryente.

Smart Monitoring – PT100 sensors, fan auto-start, overheat alarm/trip, RS485 hanggang BAS.

Mababang Ingay – ≤55dB, angkop para sa tirahan at komersyal na mga lugar.

Maintenance-Free – Walang pagsubok sa langis, walang pagpapatuyo, walang gumagalaw na bahagi.

Q&A: Ipinaliwanag ang Feature ng Produkto

T1: Bakit pipiliin ang Copper Winding Pad Mounted Dry Type Transformer kaysa sa oil-immersed type para sa panlabas na paggamit?

A: Ang mga transformer na nakalubog sa langis ay nagdudulot ng mga panganib sa sunog at pagtagas, lalo na sa mga lugar na tirahan o sensitibo sa kapaligiran. Ang Copper Winding Pad Mounted Dry Type Transformer ay hindi gumagamit ng langis, kaya walang panganib ng pagkalat ng apoy o kontaminasyon sa lupa. Bilang karagdagan, ang mga paikot-ikot na tanso ay nagbibigay ng mas mahusay na thermal conductivity at mekanikal na lakas, na tinitiyak ang maaasahang operasyon kahit na sa ilalim ng peak summer load. Maraming munisipyo ngayon ang nag-uutos ng mga dry-type na transformer para sa mga bagong outdoor installation dahil sa mas mahigpit na fire code.

Q2: Ang copper winding ba ay talagang sulit ang dagdag na gastos kumpara sa aluminum?

A: Talagang. Habang ang paunang halaga ng isang Copper Winding Pad Mounted Dry Type Transformer ay humigit-kumulang 15–20% na mas mataas kaysa sa isang aluminum-wound unit, ang kabuuang halaga ng lifecycle ay makabuluhang mas mababa. Ang tanso ay may 40% na mas mataas na conductivity, ibig sabihin ay mas mababa ang pagkawala ng load at binawasan ang mga singil sa kuryente. Ang tanso ay mayroon ding mas mataas na lakas ng makunat, kaya ang transpormer ay mas mahusay na nakatiis sa mga puwersa ng short-circuit. Sa loob ng 30-taong disenyo ng buhay, ang pagtitipid ng enerhiya lamang ay madaling nagbibigay-katwiran sa pamumuhunan.

Q3: Maaari bang pangasiwaan ng transpormer na ito ang mataas na kahalumigmigan at tag-ulan, lalo na sa mga rehiyon sa timog?

A: Oo. Ang aming Copper Winding Pad Mounted Dry Type Transformer ay gumagamit ng vacuum casting na proseso kung saan ang epoxy resin ay ganap na naka-encapsulate sa mga copper windings, na bumubuo ng sealed insulation layer. Ang core at clamp ay sumasailalim sa anti-corrosion treatment. Sa pamamagitan ng isang IP23 enclosure, ang transpormer ay gumagana nang normal sa 100% relative humidity. Walang kinakailangang pagpapatuyo bago mag-restart pagkatapos ng matagal na pagsara.

T4: Ano ang mangyayari kung mag-overload ang transpormer sa panahon ng tag-init?

A: Sa ilalim ng natural cooling (AN), ito ay patuloy na tumatakbo sa 100% load. Sa forced air cooling (AF), tumataas ang kapasidad ng 40–50%. Ang mga paikot-ikot na tanso ay maaaring makatiis ng 150% rated load sa loob ng 2 oras. Tinitiyak ng overload na kakayahan na ito ang pagpapatuloy ng kuryente sa mga kritikal na kaganapan.

Q5: Gaano katagal ang warranty, at ano ang saklaw nito?

A: Ang karaniwang warranty ay 12 buwan mula sa pagpapadala, na sumasaklaw sa lahat ng mga depekto sa pagmamanupaktura. Ang isang bayad na kontrata ng serbisyo ay maaaring pahabain ang warranty sa 36 o 60 buwan. Ang teknikal na suporta ay libre habang buhay.

Mga Detalye ng Produksyon

Pangunahing Materyal at Proseso ng Paggawa

Ang core ng bawat Copper Winding Pad Mounted Dry Type Transformer ay itinayo gamit ang high-permeability cold-rolled grain-oriented na silicon steel, na may mga step-lap joints upang mabawasan ang walang load current at stray loss. Ang core ay precision-shear at awtomatikong nakasalansan upang matiyak ang pare-parehong magnetic path.

Winding Structure – Lahat ng Copper

Ang parehong high-voltage at low-voltage windings ay gumagamit ng oxygen-free copper conductor. Ang low-voltage windings ay nagpapatibay ng isang foil-winding configuration na may pare-parehong inter-layer insulation, na makabuluhang nagpapahusay ng short-circuit withstand na kakayahan. Ang superyor na thermal conductivity ng Copper ay nakakatulong din na mapawi ang init nang mas epektibo, na binabawasan ang mga hot-spot na temperatura.

Insulation System – Epoxy Resin Vacuum Casting

Ang mga paikot-ikot ay inihagis sa ilalim ng vacuum na may mataas na uri ng epoxy resin, inaalis ang mga void at tinitiyak ang bahagyang discharge na ≤5pC. Ang solid insulation system na ito ay flame-retardant, moisture-proof, at chemically stable. Walang ginagamit na insulating oil, na ginagawang ligtas ang transpormer para sa panloob at panlabas na pad-mount na mga installation.

Enclosure at Pad-Mounted Design

Angtranspormeray makikita sa isang heavy-duty, nakakandadong steel enclosure na may powder coating na lumalaban sa panahon. Ang karaniwang proteksyon ay IP23 (lumalaban sa ulan at alikabok), na may opsyonal na IP34 o IP54 para sa malupit na kapaligiran. Ang base ay idinisenyo para sa direktang pag-mount sa isang kongkretong pad, na may cable entry mula sa ibaba. Ang mga lifting lug at grounding terminal ay karaniwan.

Quality at Testing Assurance

Ang bawat Copper Winding Pad Mounted Dry Type Transformer ay sumasailalim sa mga komprehensibong pagsusuri sa uri at regular na pagsusuri bago ihatid, kabilang ang:

1. No-load loss at load loss tests

2. Pagsusuri ng short-circuit impedance

3. Induced over-voltage withstand test

4. Pagsukat ng partial discharge (≤5pC)

5. Pagsubok ng salpok ng kidlat

6. Pagsusuri sa pagtaas ng temperatura

7. Lahat ng pangunahing tagapagpahiwatig ng pagganap ay lumampas sa mga kinakailangan sa GB at IEC.

Mga Sertipikasyon

1. ISO 9001:2015 Quality Management System

2. CE certified

3. I-type ang mga ulat ng pagsubok mula sa mga independiyenteng lab
