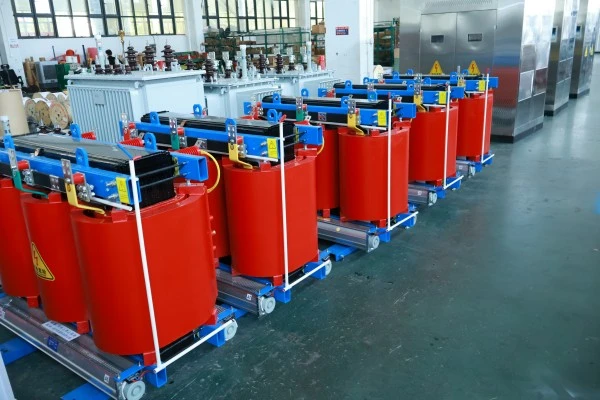

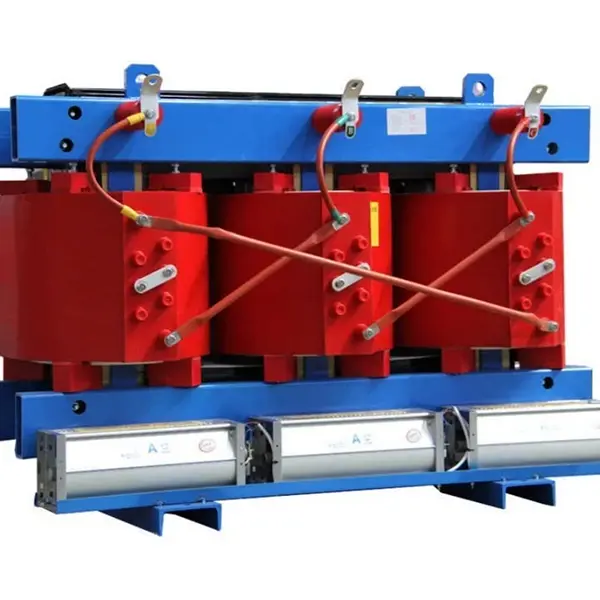

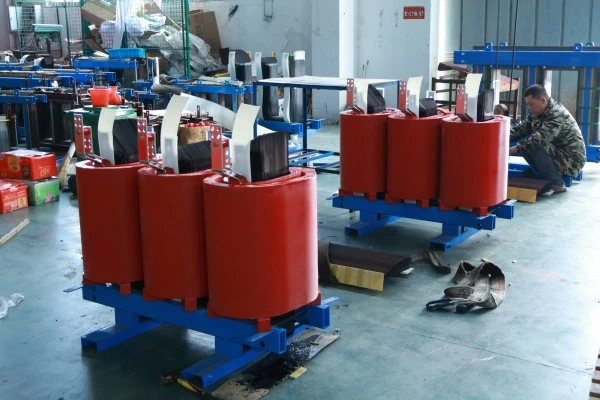

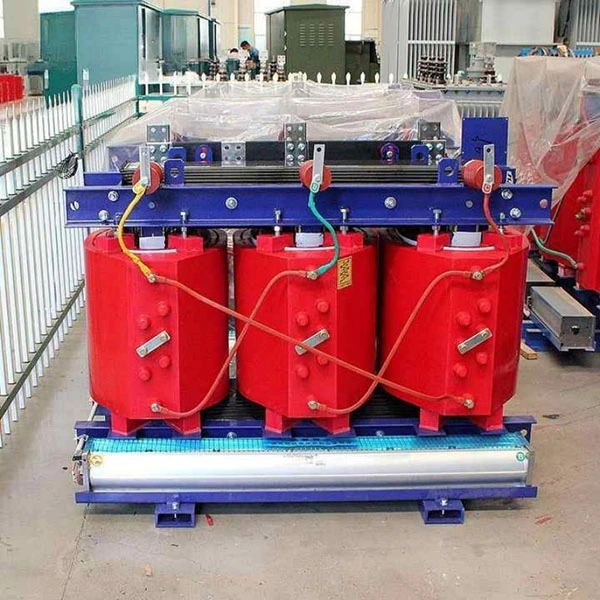

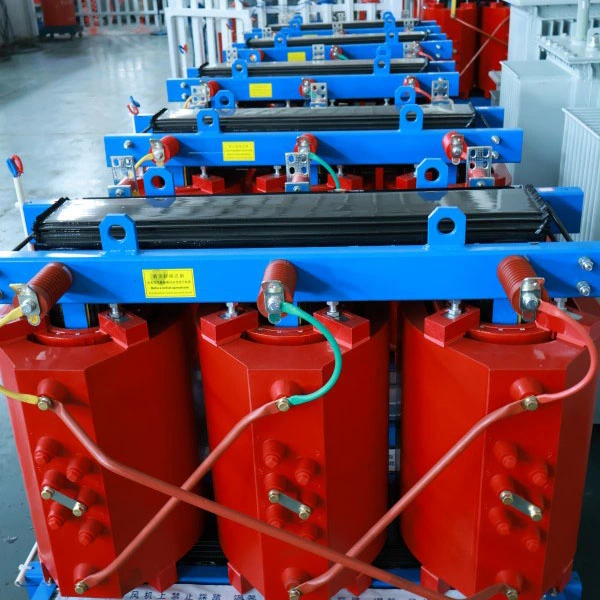

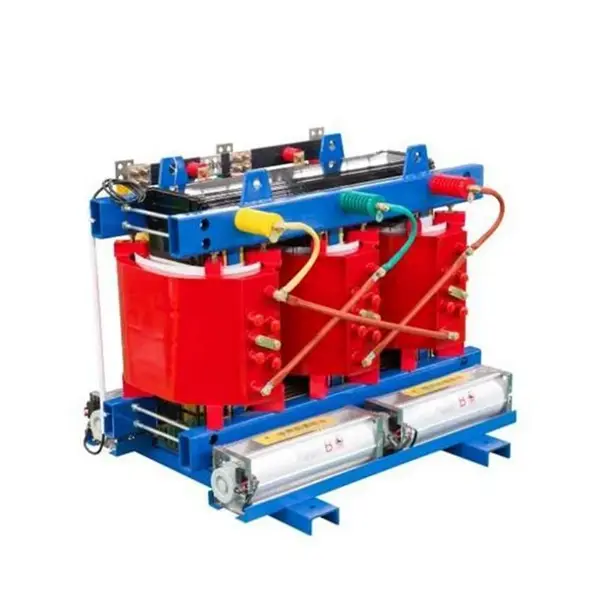

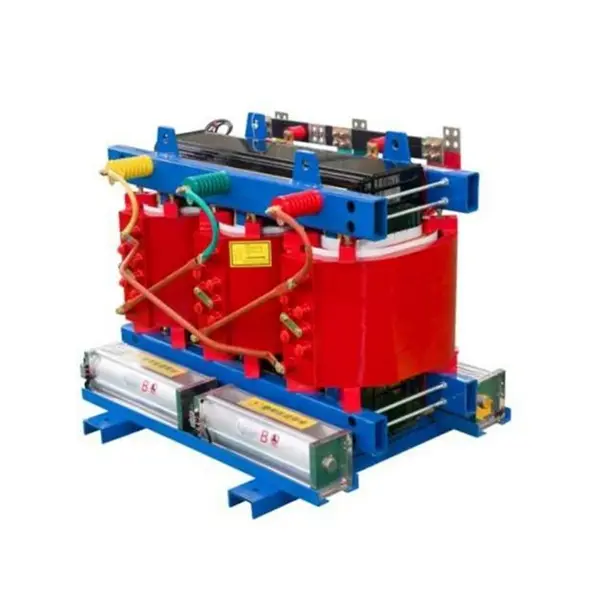

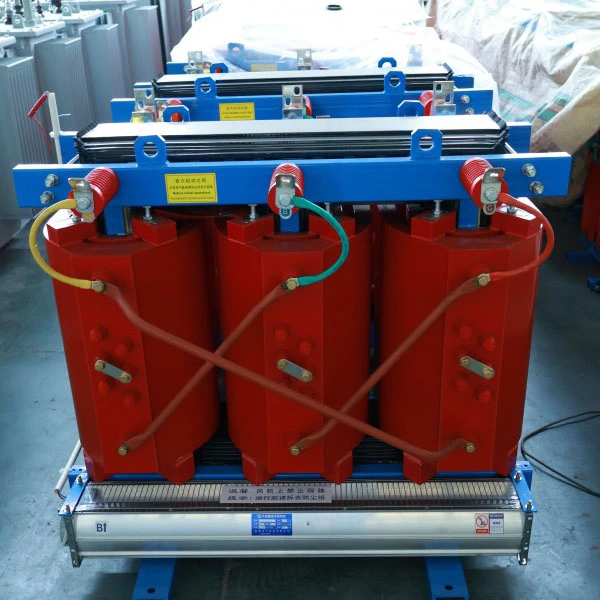

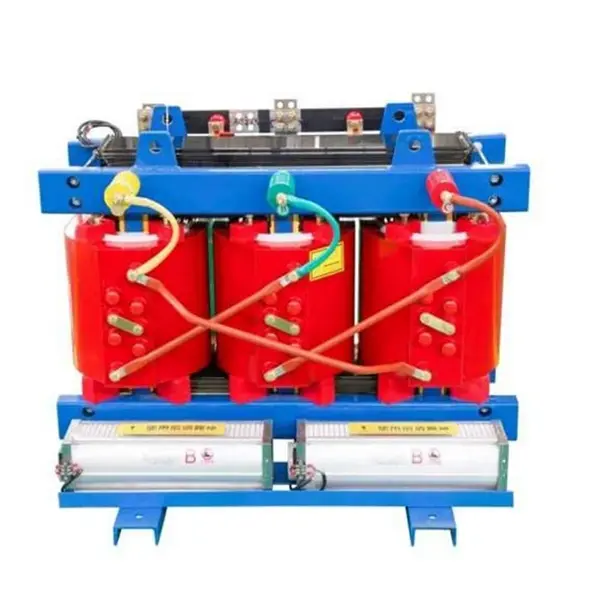

SCB13 800kva Epoxy Resin Cast Power Transformer

Ano ang Kagamitang Ito?

Ang SCB13-800kVA Epoxy Resin Cast Power Transformer ay isang three-phase power transformer na ginawa gamit ang isang vacuum epoxy resin casting process. Ito ay kabilang sa pamilyang matipid sa enerhiya ng mga dry-type na mga transformer.

Pagkakabahagi ng Code ng Modelo:

● S – Tatlong Yugto

● C – Cast Resin (Epoxy)

● B – Low-voltage Foil Winding

● 13 – Performance series code, na kumakatawan sa energy efficiency level

Ano ang ginagawa nito?

Ang pangunahing tungkulin ng kagamitang ito ay ang pagbaba ng mataas na boltahe (10kV o 35kV) sa mababang boltahe (400V/380V), na nagbibigay ng ligtas at matatag na kapangyarihan sa iba't ibang mga kargang elektrikal. Hindi tulad ng tradisyonal na mga transformer na puno ng langis, hindi ito gumagamit ng insulating oil para sa paglamig. Sa halip, ito ay nagpapatakbo gamit ang epoxy solid insulation na sinamahan ng natural na air cooling.

Paglalarawan ng Produkto

Ang SCB13-800kVA Epoxy Resin Cast Power Transformer ay isang mataas na kahusayan,tatlong-phase dry-type na transpormerdinisenyo para sa modernong pamamahagi ng kuryente. Nagtatampok ito ng epoxy resin vacuum casting, low-voltage foil windings, at nakakatugon sa GB 20052-2020 Level 2 energy efficiency standards (lumalapit sa Level 1). Tamang-tama para sa mga application na nangangailangan ng pagtitipid ng enerhiya, kaligtasan sa sunog, at pagiging maaasahan.

Na-rate sa 800kVA na may karaniwang ratio ng boltahe na 10kV/0.4kV (nako-customize sa 6kV, 20kV, o 35kV). Ang walang langis na epoxy solid insulation ay nag-aalis ng mga panganib sa pagtagas, sunog, at pagsabog, na ginagawa itong angkop para sa matataas na gusali, subway, ospital, data center, at mga plantang kemikal.

Pangunahing pagganap ng kuryente: walang-load na pagkawala ≤1090W, pagkawala ng load (120°C) ≤6260W, short-circuit impedance 6% (adjustable 4%-10%), partial discharge ≤5pC, at ingay ≤55dB sa 1 metro.

Nilagyan ng intelligent na temperatura control system (PT100 sensors, auto fan start/stop, overheat alarm at trip) at RS485 na komunikasyon para sa BA system integration. Tinitiyak ng proseso ng pag-cast ng VPI ang moisture-proof, flame-retardant encapsulation. Gumagamit ang Core ng high-permeability na silicon steel na may mga step-lap joints. Standard na proteksyon IP20 (IP23 opsyonal).

Sa 30-taong buhay ng disenyo at kaunting maintenance, ang SCB13-800kVA ay isang maaasahan, matipid na pagpipilian para sa bago o na-upgrade na mga sistema ng pamamahagi.

Application ng Produkto

Mga Karaniwang Aplikasyon:

Matataas na gusali, commercial complex, ospital, data center, istasyon ng subway, paliparan, planta ng kemikal, renewable energy station, at anumang lokasyon kung saan ang kaligtasan sa sunog ay isang kritikal na kinakailangan.

Tampok ng Produkto

Mataas na Kahusayan at Pagtitipid sa Enerhiya – Mas mababang Gastos sa Pagpapatakbo

Ang pagkawala ng walang-load ay nabawasan ng 20%-37% kumpara sa serye ng SCB11; nabawasan ng 15%-30% ang pagkawala ng load

Karaniwang 800kVA walang-load na pagkawala ≤ 1090W, pagkawala ng load (sa 120°C) ≤ 6260W

Nakakatugon sa GB 20052-2020 Level 2 na mga pamantayan sa kahusayan ng enerhiya; umaabot sa Level 1 ang ilang parameter

Pagkalkula ng Pang-ekonomiyang Benepisyo:

Batay sa 8,000 oras ng pagpapatakbo bawat taon sa $0.11/kWh, kumpara sa karaniwang SCB11 transformer, ang taunang pagtitipid sa kuryente ay humigit-kumulang $2,000-$2,700. Ang pagkakaiba sa presyo ay mababawi sa halos 3 taon.

Kaligtasan at Pagkakaaasahan – Fireproof at Explosion-Proof na may Zero Risk

Mga Pangunahing Kalamangan:

Self-extinguishing: Epoxy resin ignition point > 300°C; hindi kumakalat ang apoy, at namamatay kapag naalis ang pinagmumulan ng init

Disenyong walang langis: Ganap na inaalis ang mga panganib sa pagtagas ng langis, sunog, at pagsabog; hindi na kailangan ng oil containment pit

Mataas na short-circuit withstand capability: Ang mataas na lakas na fiberglass-reinforced na istraktura na nabuo sa pamamagitan ng vacuum casting ay nagpapataas ng short-circuit withstand na kakayahan ng higit sa 30%

Napakababa ng partial discharge: Maaaring kontrolin ang partial discharge sa ibaba 5pC, na makabuluhang nagpapabagal sa pagtanda ng insulation

Pagtugon sa Mga Tunay na Alalahanin ng Customer:

T: Kapag nag-i-install ng transpormer sa basement ng isang mataas na gusali, ano ang pinaka-tinutuon ng inspeksyon ng sunog?

A: Ang mga awtoridad ng sunog ay pangunahing nakatuon sa "panganib sa pagkalat ng sunog" at "mga nakakalason na paglabas ng usok." Gumagamit ang aming SCB13 ng epoxy resin casting, na likas na flame-retardant at hindi gumagawa ng halogenated toxic gases kapag sinusunog (sumusunod sa GB/T 1094.11-2022). Ito ay isang pangunahing bentahe na hindi maaaring tumugma sa mga transformer na puno ng langis. Maraming mga komersyal na complex at mga proyekto ng ospital sa una at pangalawang antas na mga lungsod ang pumasa sa mahigpit na pagsusuri sa kaligtasan ng sunog dahil mismo sa tampok na ito.

T: Ang mga dry-type na transformer ay sensitibo sa halumigmig. Maaari ba silang magtrabaho sa tag-ulan sa mga rehiyon sa timog?

A: Ang mga conventional dry-type na transformer ay talagang sensitibo sa moisture, ngunit ang aming SCB13 ay gumagamit ng isang vacuum casting na proseso kung saan ang epoxy resin ay ganap na naka-encapsulate sa mga windings, na bumubuo ng isang selyadong insulation layer. Ang core at clamping hardware ay sumasailalim sa espesyal na anti-corrosion treatment, na nagbibigay-daan sa normal na operasyon sa 100% relative humidity environment. Walang kinakailangang paggamot sa pagpapatuyo bago i-restart pagkatapos ng shutdown.

Smart Monitoring – Temperatura sa isang Sulyap

Standard Intelligent Temperature Control System:

Pre-embedded PT100 platinum resistance sensors sa bawat phase winding para sa real-time na pagsubaybay sa temperatura

Paikot na ipinapakita ng controller ang mga three-phase winding temperature – madaling basahin

Awtomatikong sinisimulan/hihinto ang mga cooling fan na naka-mount sa ibaba (nagsisimula sa >100°C, humihinto sa <80°C)

Nagbibigay ng overtemperature alarm (adjustable setpoint) at overtemperature trip protection

Mababang Operasyon ng Ingay – Tahimik at Hindi Nakakagambala

Sinusukat na Data:

Para sa 800kVA at mas mababa, ang antas ng ingay na ≤ 55dB ay sinusukat 1 metro mula sa kagamitan

45° fully stepped lap core joint technology + vibration damping pads ay higit pang makakabawas ng ingay ng 5-8dB

Malakas na Overload Capacity – Maaasahan Kapag Ito ang Pinakamahalaga

Overload Capability Parameter:

Natural cooling (AN) – maaaring gumana sa 100% load nang tuluy-tuloy

Forced air cooling (AF) – ang kapasidad ay maaaring tumaas ng 40-50%

Maaaring tumagal ng 150% rated load sa loob ng 2 oras

Mga Sitwasyon ng Application:

Mga panahon ng peak demand sa tag-araw, proteksyon ng kuryente sa kritikal na kaganapan, pansamantalang pagbabahagi ng load kapag nabigo ang isang transformer – sa mga "kritikal na sandali" na ito, tinitiyak ng overload na kapasidad ng SCB13 ang pagpapatuloy ng supply ng kuryente.

Walang Pagpapanatili – Walang Kahirap-hirap at Walang Pag-aalala

Mga Bentahe ng Pagpapanatili:

Walang langis – hindi na kailangan para sa pana-panahong pagsasala ng langis o pagsusuri sa kromatograpiya ng langis

Makinis na paikot-ikot na ibabaw – hindi madaling maipon ang alikabok

Walang gumagalaw na bahagi – napakababang rate ng pagkabigo

Ang pang-araw-araw na pagpapanatili ay nangangailangan lamang ng pagsuri sa display ng temperatura at paglilinis ng mga cooling air duct

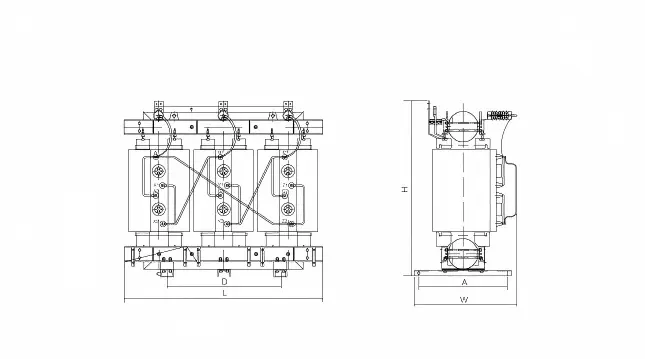

Parameter ng Produkto (Pagtutukoy)

Pangako sa Serbisyo Pagkatapos ng Pagbebenta

Panahon ng Warranty: 12 buwan mula sa petsa ng pagpapadala (mapapalawig sa 36 o 60 buwan na may bayad na kontrata ng serbisyo)

Suporta sa Teknikal: Panghabambuhay na libreng teknikal na konsultasyon; pagkalkula ng pagkarga at pag-optimize ng solusyon sa yugto ng pagpili

Field Service: Gabay sa pag-install, tulong sa pag-commissioning, paghawak ng fault (libre sa panahon ng warranty, cost-based pagkatapos ng warranty)

Supply ng Spare Parts: Temperature controllers, fan, sensors, at iba pang karaniwang parts na naka-stock; susunod na araw na paghahatid sa pamamagitan ng courier
