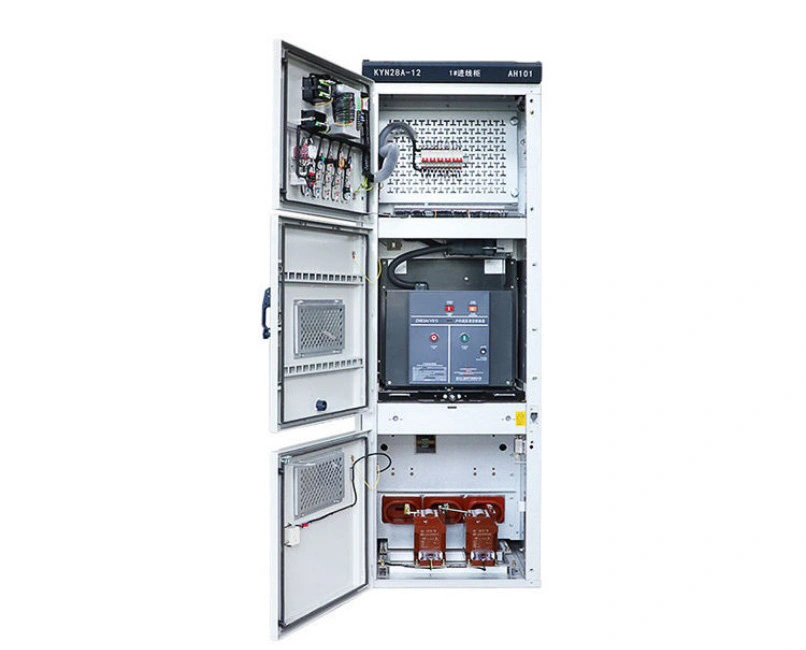

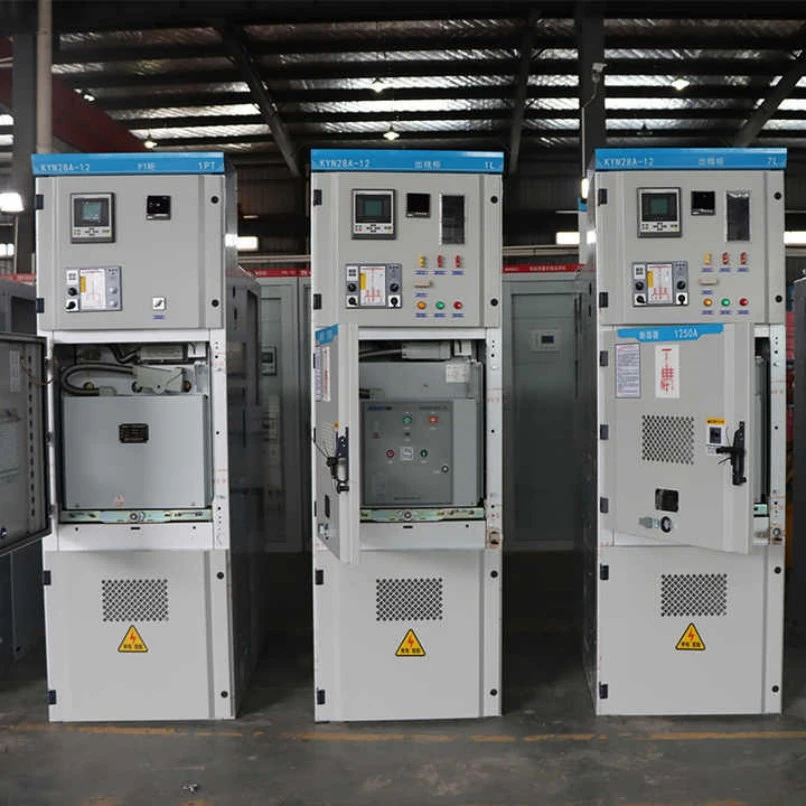

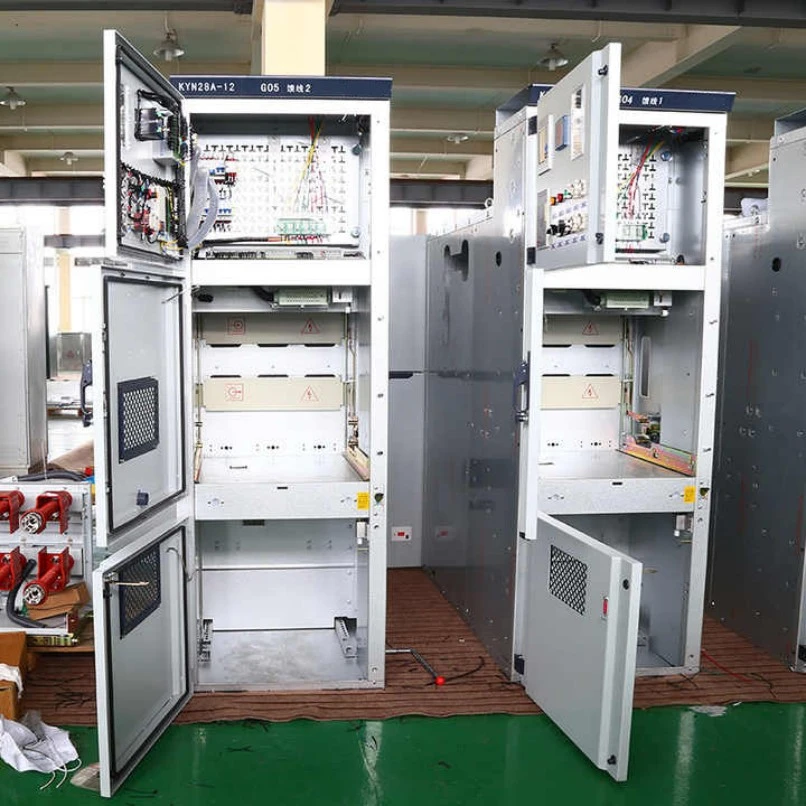

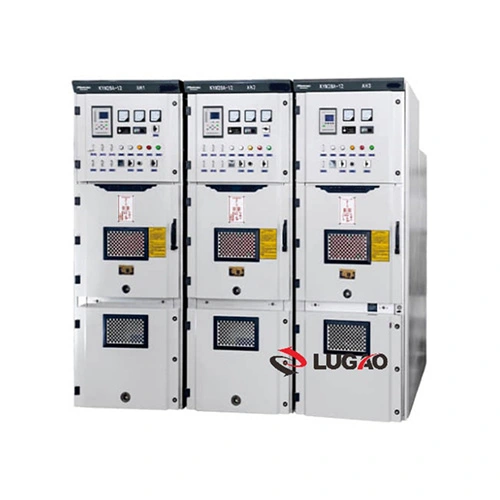

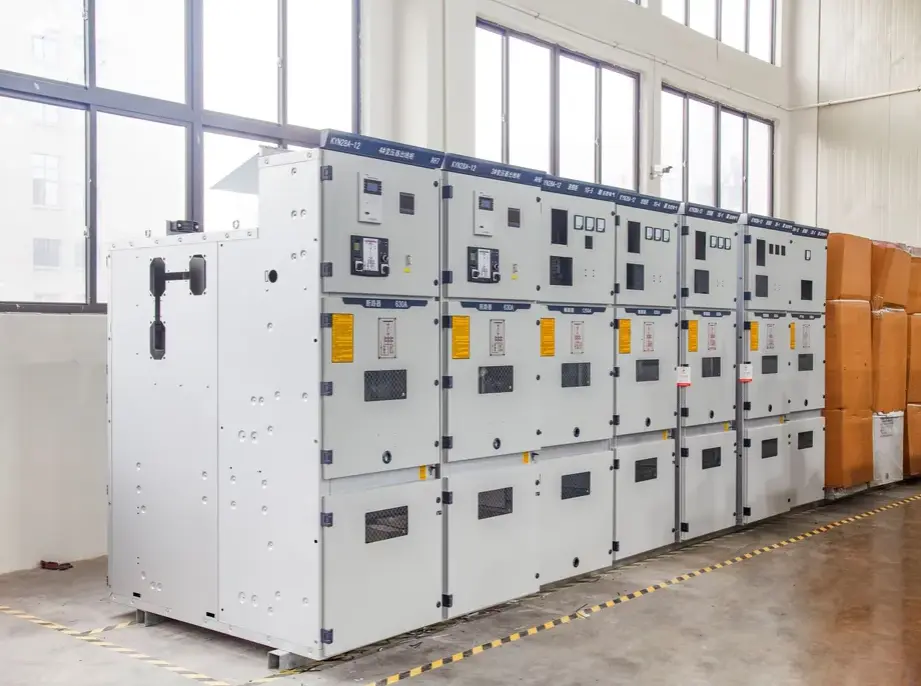

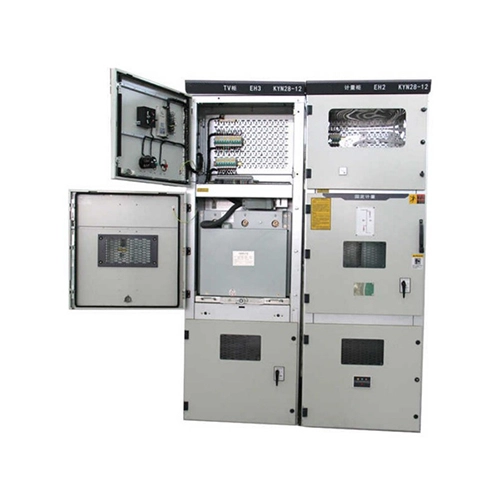

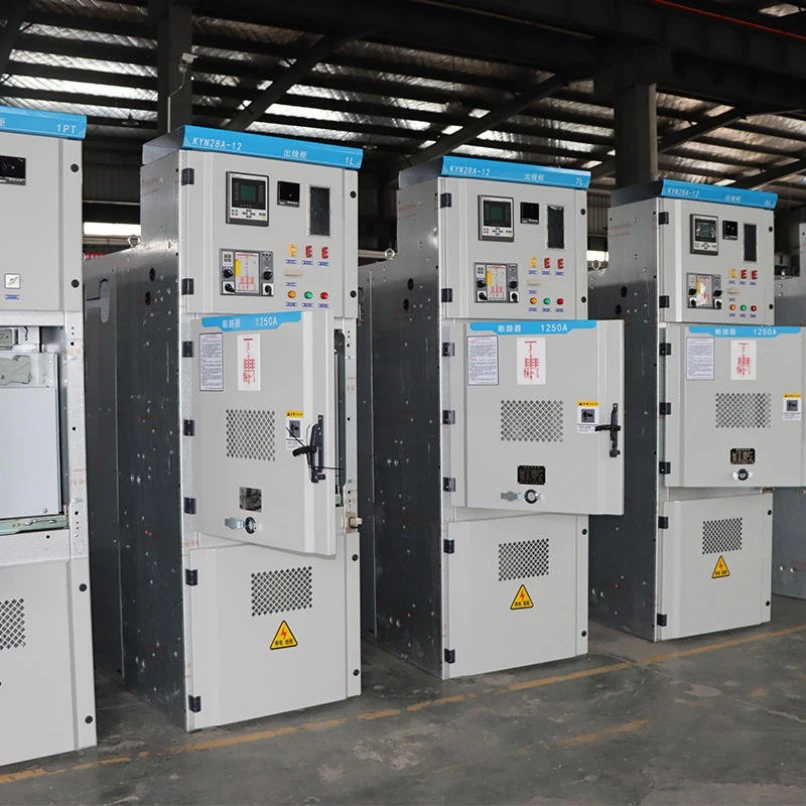

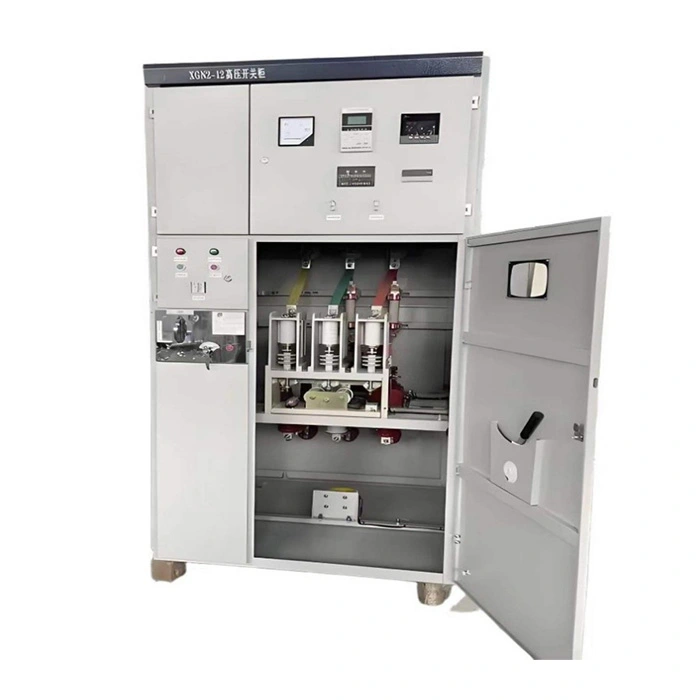

Handcart Type Fixed High Voltage Board Panel Switchgear

Ang Handcart Type Fixed High Voltage Board Panel Switchgear ay isang metal-enclosed,air-insulated medium-voltage switchgearpagpupulong na idinisenyo para sa single-busbar at double-busbar system. Ngunit ano nga ba ang produktong ito, at ano ang magagawa nito para sa iyong elektrikal na imprastraktura?

Ano ito:

Isa itong hybrid na disenyo na pinagsasama ang isang nakapirming panel housing sa isang naaalis na mekanismo ng handcart para sa mga pangunahing switching device (tulad ng mga vacuum circuit breaker, contactor, o VSD). Ang handcart ay maaaring pisikal na igulong sa loob at labas ng panel, habang ang mga busbar, cable, at auxiliary na bahagi ay nananatiling maayos sa loob ng enclosure. Ang disenyong ito ay na-standardize sa ilalim ng IEC 62271-200 at GB3906 para sa mga na-rate na boltahe mula 3kV hanggang 40.5kV.

Ano ang magagawa nito:

● Kontrolin ang daloy ng kuryente: Ligtas itong nagkokonekta o nagdidiskonekta ng mga high-voltage load tulad ng mga transformer, motor, at capacitor bank.

● Magbigay ng fault protection: Awtomatikong bumibiyahe ang pinagsamang mga protective relay at circuit breaker sa panahon ng mga overload, short circuit, o earth fault.

● Paganahin ang ligtas na pagpapanatili: Ang handcart ay maaaring i-withdraw sa isang nakahiwalay, naka-ground na posisyon, na lumilikha ng nakikitang air gap–nagbibigay-daan sa mga technician na magtrabaho sa breaker nang hindi inaalis ang enerhiya sa buong busbar.

● Sukatin at subaybayan: Ang mga kasalukuyang transformer, mga transformer ng boltahe, at mga digital na metro na naka-mount sa panel ay nagbibigay ng real-time na data sa status ng system.

● Ligtas na interlock: Pinipigilan ng mga mekanikal at elektrikal na interlock ang mga pagkakamali ng tao tulad ng pagsasara ng breaker habang nasa kalagitnaan ang handcart o pag-access sa mga live na compartment.

Sa madaling salita, ang Handcart Type Fixed High Voltage Board Panel Switchgear na ito ay gumaganap bilang gatekeeper ng iyong high-voltage network–ligtas, flexible, at matibay para sa 20+ taon ng serbisyo.

Mga Parameter ng Produkto (Pagtutukoy)

Nasa ibaba ang detalyadong talahanayan ng teknikal na detalye para sa aming Handcart Type Fixed High Voltage Board Panel Switchgear. Ang lahat ng mga halaga ay tumutukoy sa karaniwang 12kV na mga modelo; iba pang mga boltahe na magagamit kapag hiniling.

Feature at Application ng Produkto (Format ng Q&A)

Q1: Ano ang ginagawang mas mahusay ang disenyo ng handcart kaysa sa isang ganap na nakapirming switchgear?

A: Ang disenyo ng handcart ay nagbibigay-daan sa pangunahing switching device (vacuum circuit breaker) na pisikal na maalis mula sa panel para sa pagpapanatili o pagpapalit habang ang mga busbar ng panel ay nananatiling may lakas. Binabawasan nito ang downtime mula sa oras hanggang minuto. Sa kabaligtaran, ang nakapirming switchgear ay madalas na nangangailangan ng de-energizing ng isang buong seksyon upang ma-access ang breaker. Ang aming Handcart Type Fixed High Voltage Board Panel Switchgear ay nagbibigay sa iyo ng pinakamahusay sa parehong mundo: fixed busbars para sa ruggedness, at mga handcart breaker para sa serviceability.

Q2: Paano nito tinitiyak ang kaligtasan ng operator sa panahon ng racking?

A: Kasama sa aming switchgear ang limang mandatoryong interlock:

1. Ang breaker ay hindi maaaring isara maliban kung ang handcart ay nasa "operating" (konektado) na posisyon.

2. Ang handcart ay hindi maaaring ilipat mula sa "disconnected" sa "connected" maliban kung ang breaker ay bukas.

3. Ang earthing switch ay maaari lamang isara kapag ang handcart ay nasa "test/disconnected" na posisyon.

4. Ang pinto ng cable compartment ay mabubuksan lamang kapag nakasara ang earthing switch.

5. Ang kariton ay hindi maaaring ipasok o bawiin habang ang breaker ay sarado. Ang mga interlock na ito ay parehong mekanikal at elektrikal - hindi ligtas sa pamamagitan ng disenyo.

T3: Maaari bang gamitin sa labas ang Handcart Type Fixed High Voltage Board Panel Switchgear?

A: Ang karaniwang enclosure ay IP4X, na angkop para sa mga panloob na substation. Para sa mga panlabas na aplikasyon, nagbibigay kami ng mga karagdagang pabahay na hindi tinatablan ng panahon o mga kiosk na may rating na IP54. Maraming customer ang nag-i-install ng aming switchgear sa loob ng mga containerized na substation o maliliit na prefab na gusali malapit sa wind farm o solar plants.

Q4: Ano ang mga pinakakaraniwang application para sa switchgear na ito?

A: Itong Handcart Type Fixed High Voltage Board Panel Switchgear ay malawakang ginagamit sa:

● Mga substation ng power utility (pangunahin at pangalawang pamamahagi).

● Mga plantang pang-industriya (mga pabrika ng bakal, pabrika ng semento, petrochemical)–para sa kontrol ng motor at proteksyon ng transpormer.

● Mga komersyal na gusali (mga ospital, data center, paliparan)–kung saan kinakailangan ang mataas na pagiging maaasahan.

● Renewable energy (solar farm, wind farm)–bilang mga grid connection panel.

● Mga operasyon sa pagmimina–sapat na matatag para sa maalikabok, mahalumigmig na kapaligiran.

● Supply ng kuryente sa traksyon ng tren–sa 27.5kV o 2×25kV system.

Mga Detalye ng Produksyon

1. Materyal at Patong ng Enclosure

● Material: 2mm makapal na may mataas na grado na galvanized steel sheet (na-import mula sa Baosteel), na nakatiklop ng mga CNC bending machine. Ang mga dobleng nakatiklop na gilid ay nagpapataas ng katigasan.

● Coating: Epoxy-polyester powder coating (minimum na 80μm na kapal) pagkatapos ng sandblasting sa SA 2.5 standard. Kulay RAL 7035 (light grey). Salt spray test >500 oras – walang kaagnasan.

2. Mekanismo ng kariton

● Material: High-strength nylon rollers + stainless steel rail.

● Operasyon: Screw-in/screw-out leadscrew na mekanismo na may anti-backlash na disenyo. Ang bawat handcart ay sinusubok para sa 2000 kumpletong racking cycle.

● Mga indicator ng posisyon: Pula (konektado), berde (pagsubok), dilaw (nakadiskonekta), makikita mula sa 5 metro ang layo.

3. Mga Shutter (Mga Awtomatikong Harang sa Kaligtasan)

● Kapag inalis ang handcart, awtomatikong tinatakpan ng mga spring-loaded na metal shutter ang mga nakapirming pangunahing contact. Pinipigilan nito ang aksidenteng pagkakadikit ng daliri sa mga live na bahagi. Ang aming mga shutter ay gawa sa 3mm aluminum alloy na may anti-corrosion treatment.

4. Sistema ng Busbar

● Material: High-conductivity E-Cu copper (99.9% purity). Silver-plated sa lahat ng joints.

● Cross-section: Kinakalkula upang panatilihing mababa sa 65K ang pagtaas ng temperatura sa kasalukuyang na-rate. Para sa 3150A, gumagamit kami ng double busbars bawat phase.

● Insulation: Mga manggas ng insulation na nababawasan ng init (kulay kahel) para sa pagkakakilanlan ng bahagi at kontrol ng bahagyang discharge.

5. Earthing Switch

● Uri: Mabilis na paggawa, pag-load-breaking, na may nakikitang earthing blades.

● Operasyon: Manu-manong mekanismong tinulungan ng tagsibol. Maaaring magsara sa buong short-circuit current (50kA isang beses).

● Interlock: Eksklusibong mechanical interlock na may handcart position – hindi maisara ang earthing switch maliban kung ang handcart ay nasa test/disconnected position.

6. Low-Voltage Compartment

● Matatagpuan sa itaas na harapan (300mm ang taas), ganap na nakahiwalay sa mga bahaging may mataas na boltahe. Mga proteksiyon na relay (batay sa microprocessor), control switch, indikasyon na lamp, at auxiliary fuse.

● Wiring: Lahat ng mga pangalawang cable ay may numero, naka-bundle sa flame-retardant PVC ducts, at winakasan sa terminal blocks na may mga ekstrang contact (20% na ekstrang nakalaan).

7. Bahagyang Pagkontrol sa Paglabas

● Ang lahat ng mataas na boltahe na konduktor ay bilugan upang maalis ang matutulis na mga gilid.

● Ang bawat panel ay sumasailalim sa isang partial discharge test (≤10pC sa 1.1×Ur/√3).

8. Katumpakan ng Factory Assembly

● Bawat Handcart Type Fixed High Voltage Board Panel Switchgear ay binuo sa isang laser-aligned jig. Ang handcart-to-fixed contact misalignment ay <0.5mm.

● Resulta: Smooth racking nang walang paggiling o puwersa – walang na-stuck na mga handcart kahit na matapos ang mga taon ng paggamit.

Bakit Pumili ng Lugao para sa Handcart Type Medium Voltage Switchgear?

· Engineering na nakabatay sa proyekto: Layout ng cabinet, busbar rating, protection relay scheme, CT/VT configuration at cable entry ay maaaring idisenyo ayon sa single-line diagram.

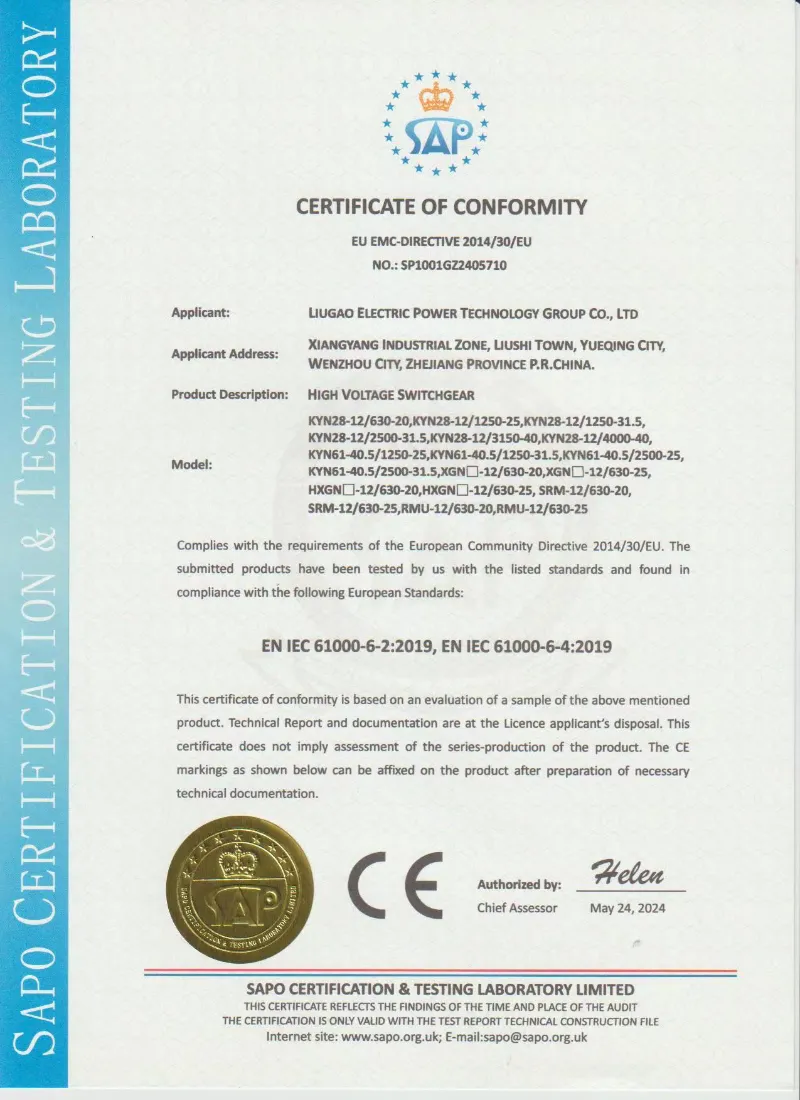

· Paggawa na nakabatay sa pamantayan: Maaaring gawin ang switchgear ayon sa IEC 62271-200, GB/T 3906, DL/T 404 at mga teknikal na detalye ng proyekto.

· Nababaluktot na pagpili ng bahagi: Maaaring i-configure ang Lugao VCB, ABB, Siemens, Schneider o iba pang mga partikular na brand ng component ayon sa mga kinakailangan ng proyekto.

· Regular na inspeksyon bago ipadala: Ang mekanikal na operasyon, interlock function, wiring, insulation at power-frequency withstand test ay maaaring isagawa bago ang paghahatid ayon sa teknikal na kasunduan.

· Suporta sa teknikal na dokumento: Ang mga guhit ng pangkalahatang pag-aayos, mga single-line na diagram, pangalawang wiring diagram, mga tagubilin sa pagpapatakbo at mga ulat ng regular na pagsubok ay maaaring ibigay para sa sanggunian ng proyekto.
