XL-21 Nakapirming Power Distribution Box Switchgear

Ang XL-21 Fixed Power Distribution Box Switchgear ay isang wall-mounted o floor-standing enclosed low-voltage power distribution cabinet, na karaniwang may rating na hanggang 630A. Nagtatampok ito ng fixed-type na internal mounting structure — ibig sabihin, ang lahat ng mga circuit breaker, contactor, metro, at terminal ay permanenteng nakakabit sa mga panloob na riles o mounting plate, sa halip na ma-withdraw.

Ano ang ginagawa ng produktong ito?

● Tumatanggap at namamahagi ng kuryente mula sa isang pangunahing papasok na pinagmumulan sa maraming papalabas na circuit ng sangay

● Nagbibigay ng overcurrent at short-circuit na proteksyon para sa downstream na kagamitan gamit ang mga molded case circuit breaker (MCCBs) o miniature circuit breaker (MCBs)

● Pinapagana ang lokal na kontrol ng mga motor, lighting circuit, at iba pang mga load sa pamamagitan ng mga push button o mga switch ng selector na naka-mount sa pinto

● Mga aparato sa pagsukat at pagsubaybay sa bahay gaya ng mga ammeter, voltmeter, at digital power meter

● Inihihiwalay ang mga circuit para sa ligtas na pagpapanatili gamit ang isang pangunahing papasok na switch o circuit breaker

Mga Teknikal na Parameter

Mga Pamantayan at Sertipikasyon

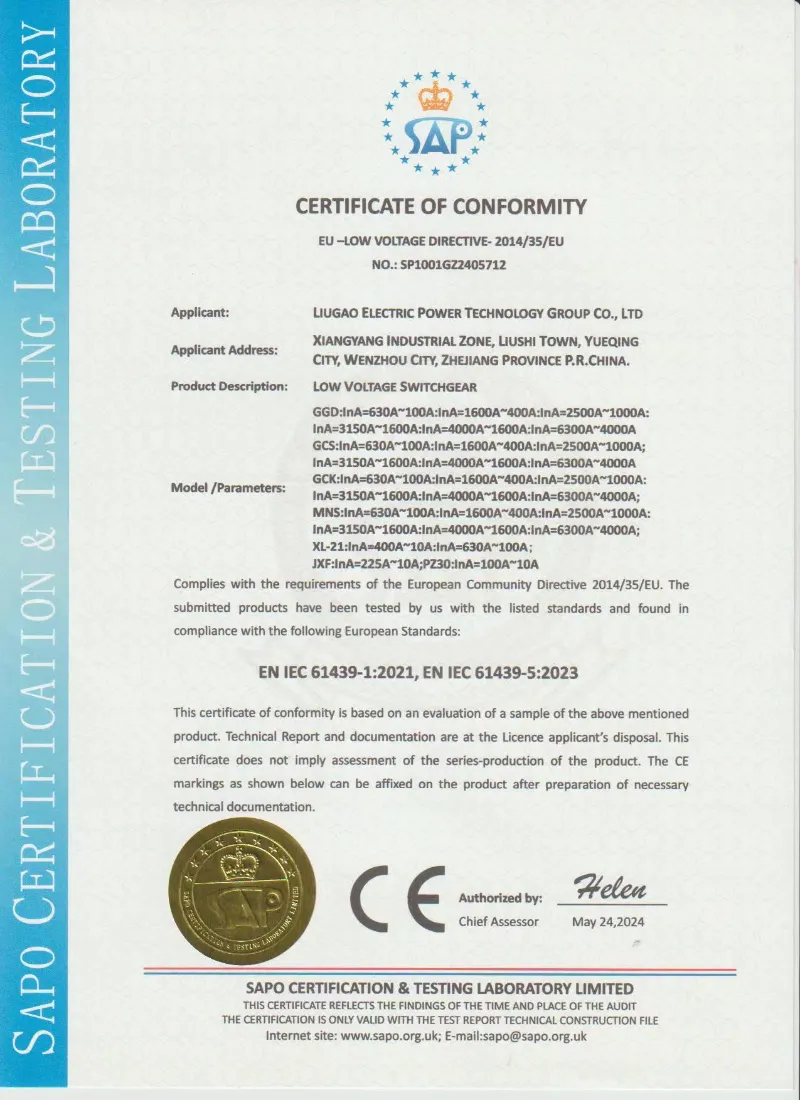

Ang XL-21 Fixed Power Distribution Box Switchgear ay maaaring gawin ayon sa IEC 61439, GB/T 7251 at mga teknikal na kinakailangan na partikular sa proyekto. Sinusuportahan ng Lugao Power ang mga factory routine test bago ipadala, kabilang ang insulation resistance test, power-frequency withstand voltage test, wiring inspection, mechanical operation test at visual inspection.

• IEC 61439 low-voltage switchgear at controlgear assemblies
• Sistema ng pamamahala ng kalidad ng pabrika ng ISO
• Available ang ulat ng regular na pagsubok bago ihatid
• Sinusuportahan ang third-party na inspeksyon kapag hiniling
• Available ang OEM at pag-customize na partikular sa proyekto

Hindi tulad ng mas malaking withdrawableswitchgear, ang XL-21 ay idinisenyo para sa mga application kung saan ang mga pagbabago sa circuit ay madalang at ang pagiging simple ay pinahahalagahan kaysa sa modular flexibility. Ang nakapirming disenyo nito ay nag-aalok ng mas mababang paunang gastos, mas maliit na footprint, at mas madaling pag-install. Sa esensya, ang XL-21 distribution cabinet ay ang workhorse ng small to medium power distribution — maaasahan, hindi kumplikado, at matipid.

Mga Bentahe ng Produkto

Ang XL-21 Fixed Power Distribution Box Switchgear ay nag-aalok ng ilang nakakahimok na mga bentahe na ginagawa itong mas pinili para sa mga fixed distribution application.

Mga Tampok ng Produkto

Ang panel ng pamamahagi ng mababang boltahe ng kuryente ay isinasama ang mga sumusunod na natatanging tampok na nagpapaiba nito mula sa mga nakikipagkumpitensyang nakapirming mga kahon ng pamamahagi.

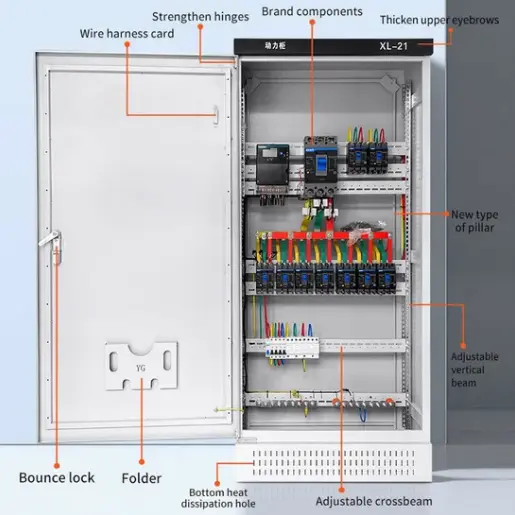

Welded frame na may dual coating: Ang pangunahing frame ay ginawa mula 1.5mm hanggang 2.0mm cold-rolled steel na may tuluy-tuloy na CO₂ shielded arc welding sa lahat ng joints. Pagkatapos ng welding, ang buong enclosure ay sumasailalim sa degreasing, phosphating, at electrostatic powder coating (minimum na 70μm) sa RAL 7035. Ang dual-layer na proteksyon na ito ay higit na nakahihigit sa mga riveted o bolt-assembled na mga kahon sa mga corrosive na kapaligiran.

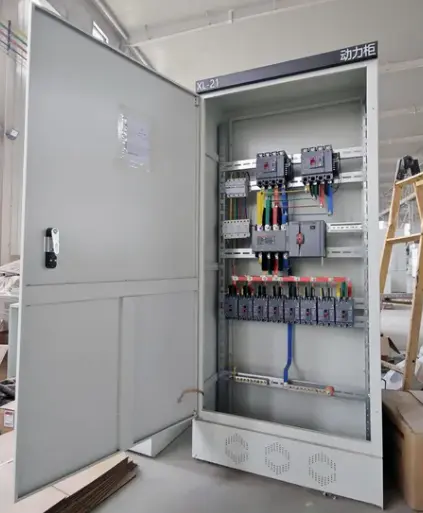

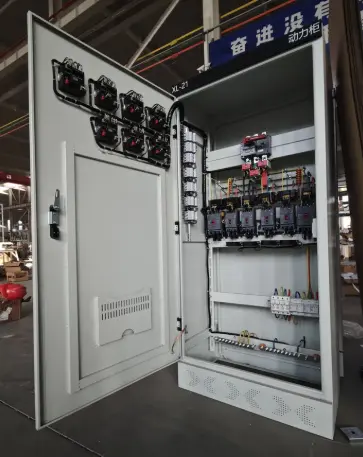

Hinged door na may 130° na pagbubukas: Ang pintuan sa harap ay nilagyan ng heavy-duty na stainless steel na mga bisagra na nagbibigay-daan sa 130° na pagbubukas, kasama ang isang three-point locking mechanism (itaas, gitna, ibaba) na may DIN standard handle. Ang isang transparent na window ng instrumento ay ibinigay para sa pagbabasa ng metro nang hindi binubuksan ang pinto.

Mga naaalis na panel sa gilid at likuran: Parehong naaalis ang mga side panel at ang rear panel gamit ang karaniwang hex key. Nagbibigay-daan ito sa 360° na pag-access sa mga panloob na bahagi sa panahon ng pag-install o pagpapanatili — isang tampok na bihirang makita sa murang mga kahon ng pamamahagi.

Universal mounting rails: Sa loob, ang cabinet ay nilagyan ng parehong perforated mounting plates (para sa screw-mounted device) at top-hat DIN rails (para sa snap-on device). Ang dual-system na disenyong ito ay tumatanggap ng anumang brand ng MCCB, MCB, contactor, o terminal block.

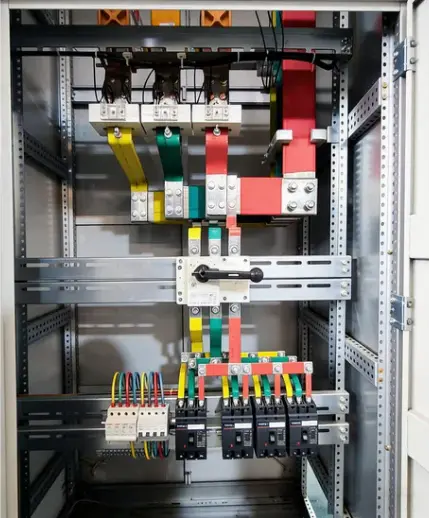

Pinagsamang neutral at earth busbars: Ang factory-installed copper neutral bar (full capacity) at earth bar (kalahating capacity) ay tumatakbo sa buong taas ng enclosure, na may pre-drilled na mga punto ng koneksyon bawat 50mm. Hindi na kailangang magdagdag ng hiwalay na mga busbar sa site.

Cable management system: Vertical cable troughs sa magkabilang kaliwa at kanang gilid, bawat isa ay may naaalis na mga takip. Ang mga kable entry/exit knockout ay ibinibigay sa itaas, ibaba, at magkabilang gilid na dingding. Ang isang hiwalay na control wiring duct ay naghihiwalay sa mababang boltahe na mga kable mula sa mga kable ng kuryente.

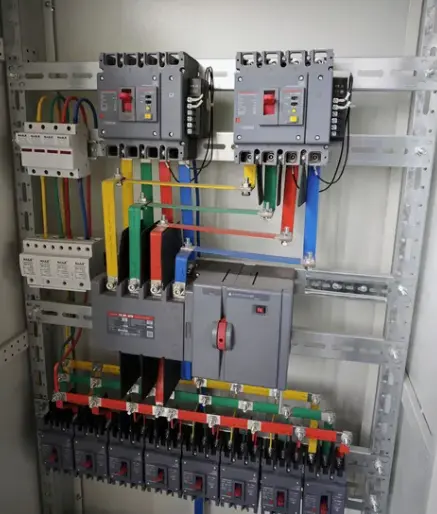

Papasok na isolation switch na may interlock ng pinto: Ang main incoming switch handle ay mechanically interlocked sa front door — hindi mabubuksan ang pinto maliban kung ang main switch ay nasa OFF na posisyon. Pinipigilan ng tampok na pangkaligtasan na ito ang hindi sinasadyang pagkakadikit sa mga live na bahagi.

Silk-screened circuit labeling: Ang bawat circuit position ay malinaw na may label sa inner mounting plate gamit ang wear-resistant silk-screened printing. Ang mga label ay hindi kumukupas o nababalat tulad ng mga malagkit na sticker.

Application ng Produkto

Ang XL-21 Fixed Power Distribution Box Switchgear ay malawakang ginagamit sa mga sumusunod na sektor:

● Industrial plants – Mga machine shop, assembly lines, material handling equipment, welding stations (karaniwang 100A–630A feeder)

● Mga komersyal na gusali – Mga shopping mall, sahig ng opisina, retail store, restaurant (ilaw at pangkalahatang pamamahagi ng kuryente)

● Mga residential complex – Pamamahagi sa sahig ng gusali ng apartment, mga pasilidad ng komunidad, ilaw sa paradahan

● Imprastraktura – Tunnel lighting, toll station power, street lighting control cabinets

● HVAC system – Pangunahing pamamahagi para sa mga chiller plant, air handling unit, pump room

● Pansamantalang kapangyarihan sa site – Mga trailer ng konstruksiyon, pamamahagi ng kapangyarihan ng kaganapan, mga set ng produksyon ng pelikula

Sa lahat ng mga sitwasyong ito, ang electrical distribution cabinet ay nagbibigay ng balanse ng gastos, pagiging maaasahan, at kadalian ng pagpapanatili na hindi maaaring tumugma sa mas kumplikadong switchgear.

FAQ

Ano ang rate na kasalukuyang hanay ng XL-21 switchgear?

Ang XL-21 fixed power distribution box ay karaniwang maaaring i-configure mula 100A hanggang 630A ayon sa pag-load ng proyekto at disenyo ng circuit.

Maaari bang i-customize ng Lugao ang layout ng panloob na bahagi?

Oo. Maaari naming i-customize ang layout ng mga MCCB, MCB, contactor, metro, terminal, busbar at mga posisyon sa pagpasok ng cable ayon sa iyong single-line diagram.

Anong impormasyon ang dapat kong ibigay para sa panipi?

Mangyaring magbigay ng na-rate na boltahe, na-rate na kasalukuyang, bilang ng mga papasok at papalabas na circuit, mga detalye ng breaker, grado ng proteksyon, uri ng pag-install, dami at destinasyong port.

Maaari ka bang magbigay ng mga wiring diagram bago ang produksyon?

Oo. Maaaring magbigay ang Lugao ng mga guhit ng layout, wiring diagram at mga teknikal na dokumento ng kumpirmasyon bago ang produksyon para sa pag-apruba ng customer.

Angkop ba ang XL-21 cabinet para sa panlabas na paggamit?

Ang karaniwang XL-21 cabinet ay pangunahing ginagamit sa loob ng bahay. Para sa mga panlabas na aplikasyon, maaari naming i-customize ang mas mataas na proteksyon ng IP, istrakturang hindi tinatablan ng ulan at anti-corrosion coating.

Packaging, Pagpapadala, After-Sales at FAQs

Packaging at Pagpapadala

Indibidwal na packaging:Bawat cabinet ay nakabalot sa VCI anti-rust paper, pagkatapos ay bubble wrap, pagkatapos ay stretch film, at sa wakas ay inilagay sa isang 10mm plywood crate na may steel edge protector.

Mga tuntunin sa pagpapadala:FOB Ningbo, CIF major port, o Ex-works.

Lead time:15 araw ng trabaho para sa mga karaniwang configuration (hanggang 10 units).

Serbisyong After-Sales – 1-Taon na Warranty

●Panahon ng warranty:12 buwan mula sa pagkomisyon o 18 buwan mula sa pagpapadala, alinman ang mauna.

●Saklaw:Mga depekto sa paggawa kabilang ang pag-crack ng frame weld, pagkabigo ng coating (hindi abrasive), sira na interlock ng pinto, at mga error sa mga wiring.

● Mga pagbubukod:Pinsala mula sa hindi tamang pag-install, overloading na lampas sa rate na kasalukuyang, pisikal na epekto, kaagnasan mula sa mga kemikal na hindi tinukoy, o force majeure.
