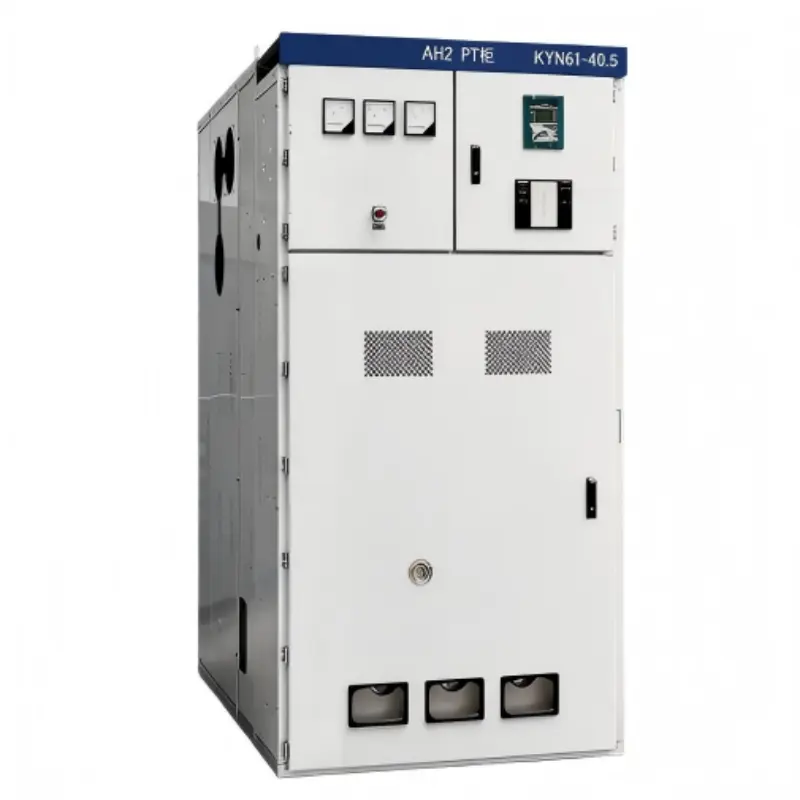

KYN High Voltage Air-insulated Panel Switchgear

Ano ang KYN High Voltage Air-insulated Panel Switchgear?

Ang Switchgear ay isang metal-clad, air-insulated, panloob na medium-voltage switchgear assembly na idinisenyo para sa three-phase AC power system na tumatakbo sa 3.6kV hanggang 40.5kV, 50Hz o 60Hz.

Ang pagtatalagang "KYN" ay sumusunod sa pambansang pamantayang pagpapangalan ng Tsino

K – nakasuot ng metal

Y – uri ng kariton

N - panloob

Hindi tulad ng gas-insulated switchgear (GIS) na gumagamit ng SF6, ang KYN series ay umaasa sa atmospheric air bilang pangunahing dielectric medium sa pagitan ng mga live na bahagi at lupa.

Ano ang magagawa nito?

Ang KYN High Voltage Air-insulated Panel Switchgear na ito ay nagsisilbing central hub para sa pagkontrol, pagprotekta, at paghiwalay ng mga high-voltage na electrical equipment. Kabilang sa mga pangunahing pag-andar nito ang:

1. Tumanggap at mamahagi ng kuryente–Ang pangunahing busbar ay tumatanggap ng papasok na kapangyarihan mula sa isang transpormer o generator, pagkatapos ay ipinamahagi ito sa maraming papalabas na feeder. Ang bawat feeder ay maaaring malayang lumipat.

2. Protektahan laban sa mga electrical fault–Awtomatikong bumibiyahe ang mga pinagsama-samang vacuum circuit breaker (nakalagay sa isang naaalis na handcart) sa loob ng millisecond kapag naka-detect ang mga kondisyon ng overload, short circuit, o earth fault. Ang mga kasalukuyang transformer ay nararamdaman ang kasalanan; pinasimulan ng mga protective relay ang trip command.

3. Ihiwalay ang mga kagamitan para sa pagpapanatili–Ang handcart ay maaaring ilagay sa "disconnect" na posisyon, na lumilikha ng nakikitang air gap sa pagitan ng breaker at ng mga nakapirming pangunahing contact. Awtomatikong nagsasara ang mga shutter sa mga live na fixed contact, na nagbibigay-daan sa ligtas na pag-inspeksyon ng breaker nang hindi na-de-energize ang buong busbar.

4. Magbigay ng real-time na pagsukat at pagsubaybay – Mga kasalukuyang transformer (CT) at mga transformer ng boltahe (VT) na naka-mount sa mga signal ng feed ng cable compartment sa mga ammeter, voltmeter, power quality analyzer, at remote terminal units (RTUs).

5. Paganahin ang ligtas na earthing–Ang isang manu-manong pinapatakbo na earthing switch, na mekanikal na nakakabit sa posisyon ng handcart, ay nagbibigay-daan sa gilid ng cable na ligtas na ma-ground bago magsimula ang maintenance work.

6. Makipag-ugnayan sa mga protection relay–Ang mga modernong microprocessor-based na relay (opsyonal) ay nagbibigay ng overcurrent, differential, restricted earth fault, at breaker failure na proteksyon. Ang komunikasyon sa pamamagitan ng Modbus o IEC 61850 ay nagbibigay-daan sa pagsasama sa mga SCADA system.

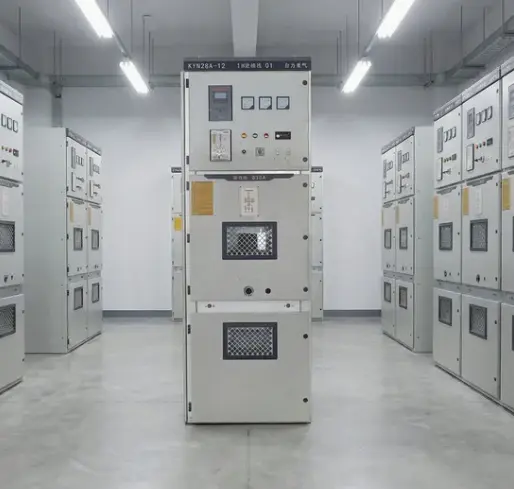

Sa esensya, ang KYN High Voltage Air-insulated Panel Switchgear ay ang workhorse ng mga medium-voltage network–matatag, transparent (air-insulated para makita mo kung ano ang nangyayari), at matipid para sa mga panloob na installation.

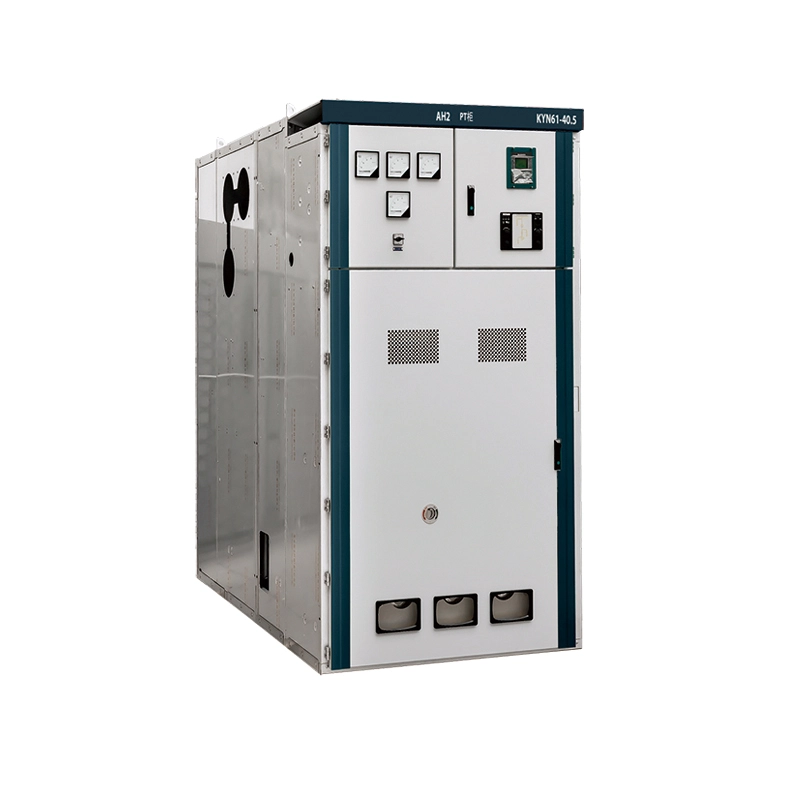

Mga Parameter ng Produkto

Mga Bentahe ng Produkto

1. True Metal-Clad Construction na may Compartmentalization

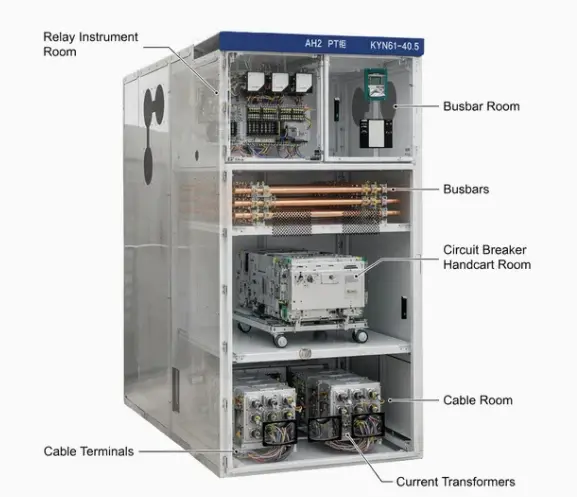

Hinahati ng aming switchgear ng KYN ang panel sa apat na ganap na nakahiwalay na mga compartment:

● Busbar compartment (itaas sa likuran)

● Breaker handcart compartment (gitnang harap)

● Cable compartment (ibaba sa likuran)

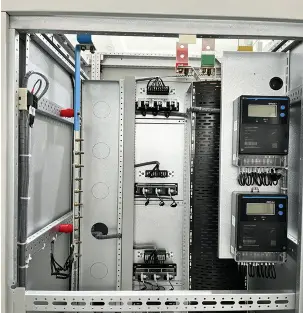

● Low-voltage na kompartimento ng instrumento (harap sa itaas)

Ang bawat kompartimento ay pinaghihiwalay ng 3mm makapal na galvanized steel barriers na may bolted access cover. Ang paghihiwalay na ito ay nakakamit:

● Fault containment–Kung ang isang panloob na arko ay nangyari sa isang compartment, hindi ito maaaring kumalat sa mga katabing compartment. Ang aming disenyo ay nakapasa sa pagsubok ng IAC AFLR hanggang 40kA sa loob ng 1 segundo.

● Kaligtasan ng mga tauhan–Maaaring buksan ng mga operator ang pinto ng breaker compartment para sa pag-access ng handcart habang ang mga busbar ay nananatiling live ngunit ganap na nakapaloob sa likod ng mga nakapirming steel barrier.

● Parallel maintenance–Maaaring magpatuloy ang pagwawakas ng cable habang inaayos ang breaker compartment.

2. Mga Awtomatikong Shutter para sa Live Contact Protection

Kapag lumipat ang handcart mula sa nakakonekta patungo sa posisyon ng pagsubok, ang mga hindi kinakalawang na asero na shutter ay awtomatikong dumudulas sa mga nakapirming pangunahing contact (mga gilid ng linya at load). Mga pangunahing tampok:

● Material – 3mm makapal na hindi kinakalawang na asero (hindi aluminyo o plastik)

● Operasyon – Spring-driven, fail-safe (sarado ang mga shutter kahit na masira ang mekanismo ng spring – tumulong ang gravity)

● Interlock – Hindi mabubuksan nang manu-mano ang mga shutter maliban kung maalis ang handcart at gumamit ng espesyal na tool sa pag-unlock (pinipigilan ang hindi awtorisadong pag-access)

● Insulation – Ang mga shutter ay pinahiran ng 2mm ng insulating epoxy sa likurang bahagi upang maiwasan ang mga induced voltages

3. Air Insulation – Walang SF6 Gas

Hindi tulad ng gas-insulated switchgear (GIS), ang KYN High Voltage Air-insulated Panel Switchgear ay gumagamit lamang ng atmospheric air bilang insulating medium. Naghahatid ito ng maraming benepisyo:

● Zero greenhouse gas emissions–Ang SF6 ay may potensyal na global warming na 23,500 beses kaysa sa CO2. Ang mga regulator sa EU at maraming estado sa US ay naghihigpit sa paggamit ng SF6. Ang naka-insulated na KYN ay ang hinaharap-patunay na pagpipilian.

● Walang kinakailangang kagamitan sa paghawak ng gas–Kailangan ng GIS ng mga mamahaling gas cart, pressure gauge, leak detector, at certified technician para sa muling pagpuno. Hindi kailangan ni KYN sa mga ito.

● Visually verifiable air gaps–Makikita ng mga operator ang mga bukas na contact o ang agwat sa pagitan ng handcart at fixed contact. Itinatago ng kagamitan ng SF6 ang lahat sa likod ng mga selyadong enclosure.

● Mas mababang gastos sa lifecycle–Walang gas refill, walang periodic moisture testing, walang seal replacement. Libre ang hangin.

5. Mataas na Short-circuit Withstand Capability

Ang amingswitchgear ng KYNnakakamit:

● Rated short-time withstand current – ​​Hanggang 50kA sa loob ng 3 segundo

● Rated peak makatiis sa kasalukuyang – Hanggang 125kA

● Internal arc classification – IAC AFLR 40kA/1s (accessible sa harap, lateral, rear)

Ang mga rating na ito ay lumampas sa karaniwang mga kinakailangan sa utility (karaniwan ay 25kA o 31.5kA sa loob ng 3 segundo). Ang mataas na kakayahang makatiis ay nagmumula sa:

● Naka-double-fold na 2.5mm busbar support bracket

● Mga silver-plated na tansong busbar na may pinakamababang 70Nm bolt torque

● Insulated busbar sleeves upang maiwasan ang phase-to-phase flashover sa ilalim ng vibration.

Mga Tampok ng Produkto

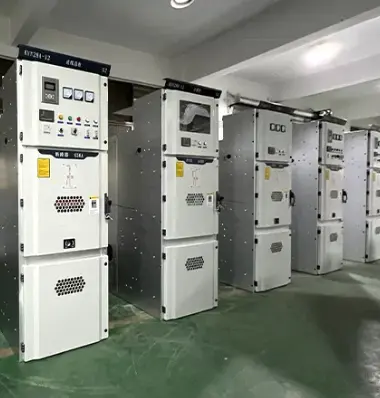

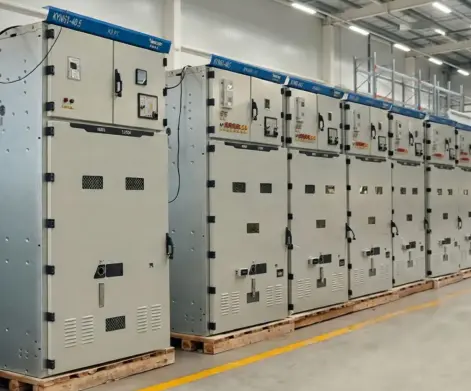

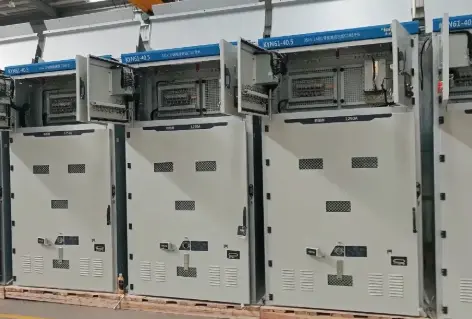

Mga Detalye ng Produksyon

Frame at Enclosure

1. Material: 2.5mm cold-rolled steel frame; 3.0mm na mga hadlang sa kompartamento

2. Pagbubuo: Laser-cut, CNC-punched, robotic MIG welded

3. Patong: Siyam na hakbang na proseso – E-coat primer + polyester powder coat, 100-120μm ang kapal. Pag-spray ng asin >1000 oras

4. Kulay: RAL 7035 (light grey) na pamantayan

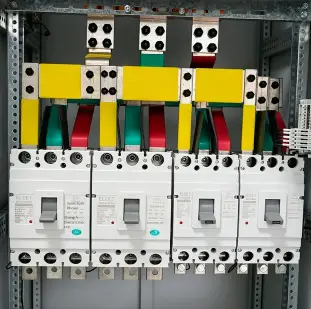

Sistema ng Busbar

1. Copper: 99.95% E-Cu, conductivity ≥58 MS/m

2. Mga Joints: Silver-plated (10μm) + Belleville washers, torqued to 70Nm na may markang pulang pintura

3. Pagkakabukod: Mga manggas na hindi pinaliit ng init, bahagyang discharge <5pC sa 15kV

4. Mga insulator ng suporta: Epoxy na may silica filler, creepage ≥20mm/kV

Paggawa ng Kariton

1. Chassis: Powder-coated black; apat na MoS2-nylon rollers (load capacity na 500kg bawat isa)

2. Racking: Acme lead screw, 10 turns test-to-connected, torque <15 Nm

3. Breaker mounting: Direktang bolt-on para sa Lugao VCB o ABB VD4/Siemens 3AH

4. Mga pantulong na contact: 8NO+8NC, silver-nickel, 10A sa 250V AC
