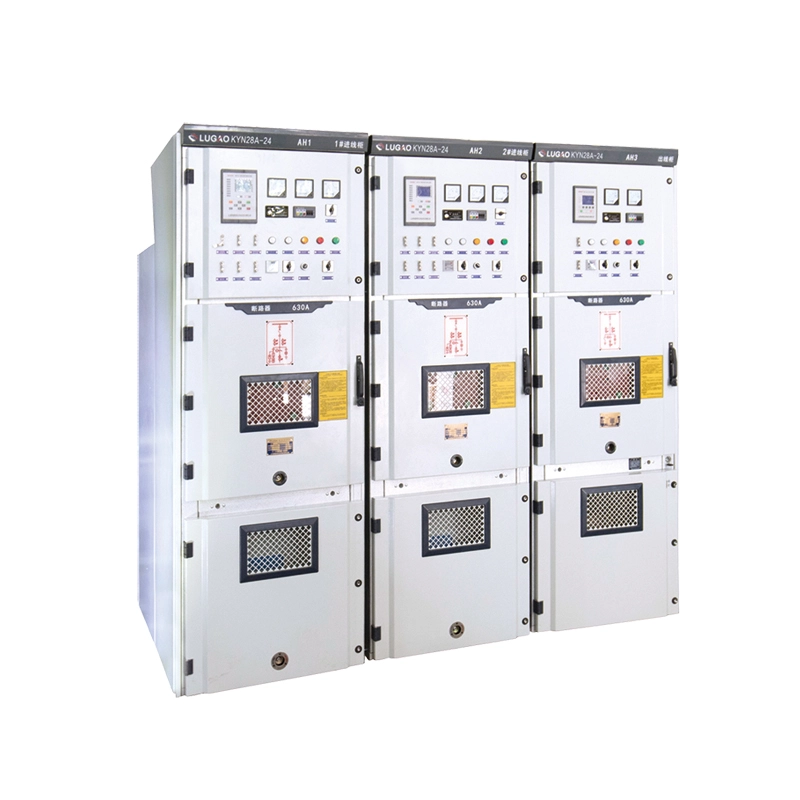

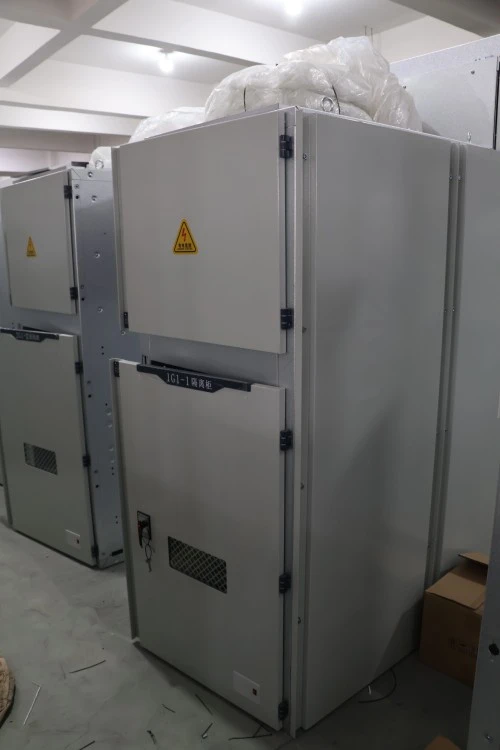

35kV KYN Substation Armored Withdrawable Type Switchgear

Ano ang Kagamitang Ito?

Ang 35kV KYN substation armored withdrawable type switchgear ay isang factory-assembled, metal-enclosed,panloob na high-voltage switchgearidinisenyo para sa 40.5kV (35kV nominal) na three-phase AC power system. Ito ay kabilang sa serye ng KYN at ginagamit sa mga utility substation, pang-industriya na power plant, malalaking commercial complex, at renewable energy collection station.

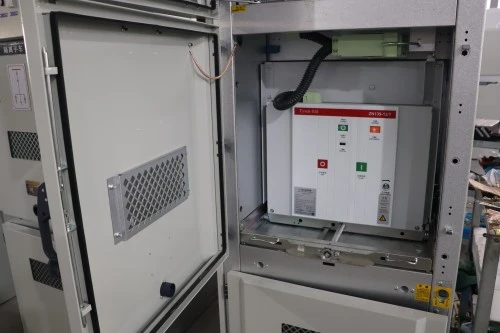

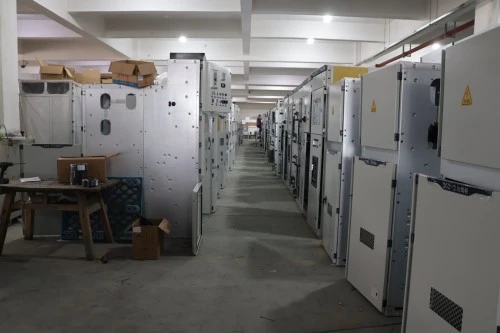

Hindi tulad ng fixed-type switchgear kung saan naka-bolt ang mga breaker sa lugar, ang armored withdrawable type na ito ay nagtatampok ng gumagalaw na breaker trolley na maaaring i-roll sa tatlong natatanging posisyon: operating, test/isolate, at withdraw. Ang disenyong ito ay nagbibigay-daan sa isang sira na breaker na mapalitan sa loob ng ilang minuto nang hindi na-de-energize ang buong busbar – isang kritikal na kalamangan para sa tuluy-tuloy na supply ng kuryente.

Ano ang Ginagawa Nito?

Ang pangunahing tungkulin ng kagamitang ito ay tumanggap ng 35kV na papasok na kapangyarihan mula sa isang transformer o overhead line, protektahan ang downstream network gamit ang mga circuit breaker, at ipamahagi ang kuryente sa mga papalabas na feeder tulad ng mga medium-voltage na motor, pangalawang transformer, capacitor bank, o malalaking industrial load. Ang 35kV KYN substation armored withdrawable type switchgear ay nagbibigay din ng:

● Isolation – Nakikitang pagkakadiskonekta para sa ligtas na pagpapanatili

● Proteksyon – Overcurrent, earth fault, at short-circuit tripping sa pamamagitan ng mga relay o IED

● Metering – Boltahe at kasalukuyang pagsukat para sa substation SCADA

● Interlocking – Mechanical five-prevention system para maalis ang pagkakamali ng tao

Pagkakasira ng Code ng Modelo

Tampok at Application ng Produkto

Tampok ng Produkto

Tampok 1: True Armored Withdrawable Construction

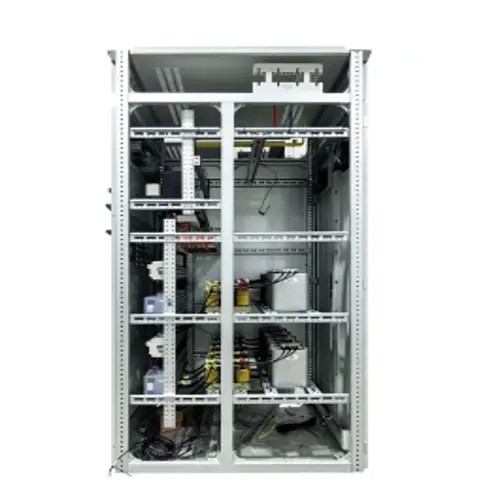

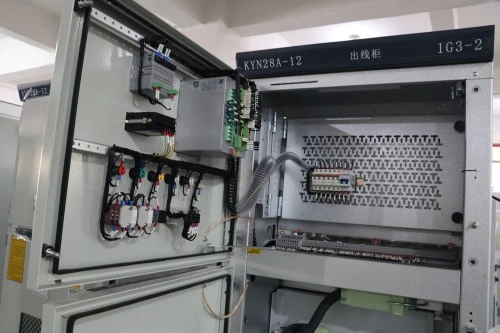

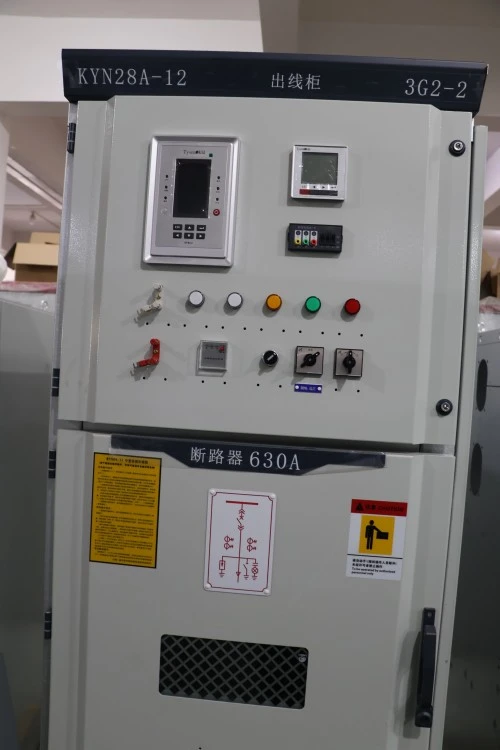

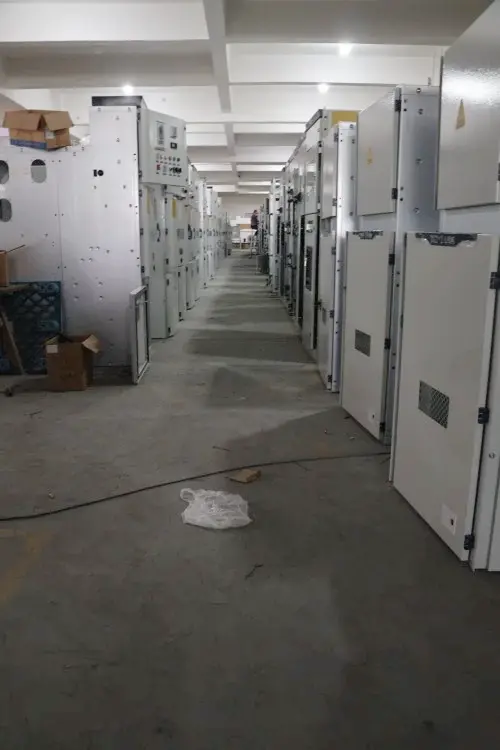

Nagtatampok ang Withdrawable Metal-enclosed Switchgear ng hiwalay na steel-plate compartments para sa breaker, busbar, cable termination, at low-voltage control. Ang bawat compartment ay grounded at nakahiwalay sa arc flash propagation.

Tampok 2: Five-Prevention Mechanical Interlocking

Ang five-prevention system ay ganap na mekanikal, hindi umaasa sa software. Pisikal nitong pinipigilan ang:

1. Isinasara ang breaker nang sarado ang grounding switch

2. Pagbukas ng takip sa harap na may sarado ang breaker

3. Paglipat ng breaker sa pagitan ng mga posisyon kapag live

4. Operating grounding switch na may mga live conductor

5. Ang pagsasara ng breaker na walang kapangyarihan ng kontrol

Tampok 3: High Arc Fault Containment

Sinubukan ang internal arc classification (IAC) sa 31.5kA sa loob ng 1 segundo. Ang arc flaps ay direktang presyon pataas at palayo sa mga operator.

Tampok 4: Maaasahan ng High-Voltage Insulation

Ang mga phase-to-phase at phase-to-ground clearance ay lumampas sa mga minimum na IEC 62271-200. Ang lahat ng busbar ay heat-shrink insulated o natatakpan ng anti-corona shielding.

Tampok 5: Matalinong Pagsubaybay at Remote na Operasyon

Standard IED (intelligent electronic device) na may RS485/Modbus o IEC 61850 GOOSE messaging. Real-time na pagsubaybay sa posisyon ng breaker, status ng spring charge, SF6 (kung ginamit), temperatura, at bahagyang paglabas.

Mga Detalye ng Produkto

Bakit Piliin ang Lugao Power Co., Ltd. kaysa sa mga Kakumpitensya?

Bakit paulit-ulit kaming pinipili ng mga customer:

Hindi namin pinutol ang insulation clearance, materyal ng busbar, o interlocking na katatagan. Ang bawat KYN Switchgear na umaalis sa aming pabrika ay sumasailalim sa isang buong 95kV na pagsubok na makatiis – hindi isang pinababang boltahe na "routine" na pagsubok. Nagbibigay din kami ng mga wiring diagram na partikular sa panel sa CAD at PDF, hindi mga generic na template.

Packaging, Delivery at After-Sales Service

Packaging

Ang bawat 35kV KYN substation armored withdrawable type switchgear panel ay nakabalot sa VCI anti-rust paper + plastic film

1. Pagkatapos ay nakalagay sa isang fumigation-certified plywood crate na may foam padding sa lahat ng sulok at gilid

2. Ang breaker trolley ay ipinadala sa naka-withdraw na posisyon, naka-lock na may mga transport bracket

3. Ang mga busbar ay disassembled, indibidwal na nakabalot, na may label sa pamamagitan ng phase at panel number

4. Mga pangalawang plug, racking handle, earthing key, at ekstrang fuse na naka-pack sa isang weatherproof accessory box sa loob ng LV compartment

5. Idinagdag ang mga silica gel desiccant bag para sa mga padala na sensitibo sa halumigmig (sea freight)

Pagpapadala

1. Mga kargamento sa dagat: 40ft HC container ay naglalaman ng 6–8 panel (depende sa mga sukat)

2. Land freight: Flatbed truck na may mga anti-vibration air bag at strapping

3. Incoterms: EXW (pabrika), FOB ningbo

4. Kasama ang dokumentasyon sa kargamento

5. General arrangement drawing (as-built)

6. Single-line diagram na may panel numbering

7. Wiring schematic (A3 size, laminated)

8. Bill ng mga materyales (mga breaker, CT, VT, relay)

9. Ulat sa nakagawiang pagsubok (pinirmahan ng QA)

10. Manwal ng pagtuturo (Ingles o lokal na wika)

11. Interlocking matrix at key schedule (kung ginamit ang key interlock)

Pangako sa Serbisyo Pagkatapos ng Pagbebenta

1. Panahon ng warranty: 12 buwan mula sa petsa ng pagpapadala (mapapalawig sa 24 o 36 na buwan na may bayad na kontrata ng serbisyo)

2. Teknikal na suporta: Panghabambuhay na libreng remote na konsultasyon. Sinusuri ng aming mga inhinyero ang iyong single-line diagram at mga setting ng relay bago ihatid.

3. Field service: Pangangasiwa sa pag-install, tulong sa pag-commissioning, diagnosis ng fault. Libre sa panahon ng warranty (sisingilin ang paglalakbay at tirahan sa halaga). Pagkatapos ng warranty, sisingilin sa pang-araw-araw na rate + mga bahagi.

4. Supply ng mga ekstrang piyesa: Mga breaker trolley, pangunahing contact, pangalawang plug, racking handle, grounding switch, temperature controller, at magkakabit na bahagi na nakatago sa stock. Susunod na araw na pagpapadala sa pamamagitan ng DHL/FedEx para sa mga kritikal na ekstra.

Mga Madalas Itanong

Q1: Maaari bang gamitin sa labas ang 35kV KYN substation armored withdrawable type switchgear sa isang compact substation?

A:Pamantayang: IP4X (sa loob lamang).

Opsyon: IP54 outdoor enclosure na may weatherproof na bubong at sapilitang bentilasyon, na naglalaman ng maraming panel.

Pagkilos: Tukuyin ang "outdoor" kapag humihiling ng quote.

Q2: Paano i-verify ang five-prevention interlocking bago pasiglahin?

A： Sundin ang sunud-sunod na pagsubok sa manwal (pangunahing pagsubok: 10 min).

Mga susing pagsusuri: Bukas ang breaker + sarado ang grounding → dapat harangan ang pagpasok. Sarado ang breaker → dapat manatiling naka-lock ang pintuan sa harap.

Rekomendasyon: Pagsubok sa panahon ng pagkomisyon at bawat 6 na buwan.

T3: Haba ng pangunahing pagdidiskonekta ng mga contact at tagapagpahiwatig ng pagpapalit?

A：Silver-plated na tansong contact: na-rate para sa 5,000 na operasyon.

Wear indicator: pulang linya na makikita sa contact finger → palitan.

Karaniwang substation (isang beses/taon racking): tumatagal ng 30+ taon. Madalas na operasyon (mga arc furnace): sukatin ang paglaban sa contact taun-taon.
