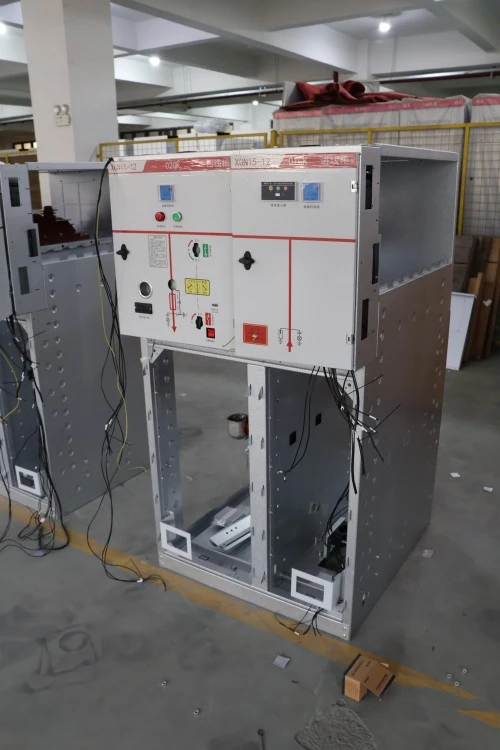

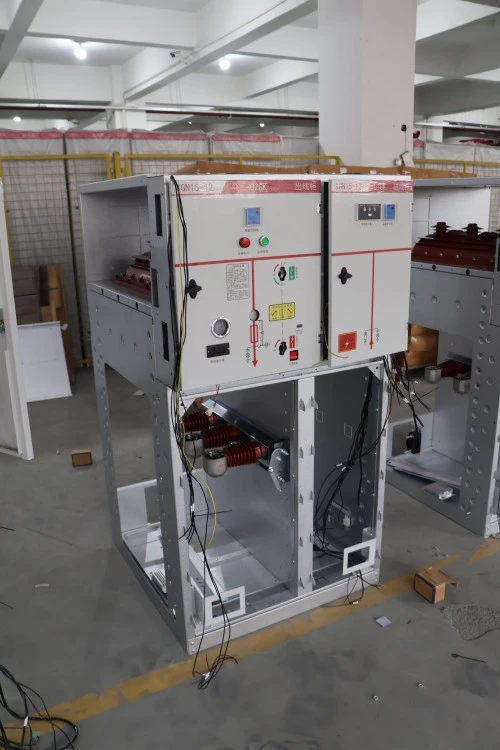

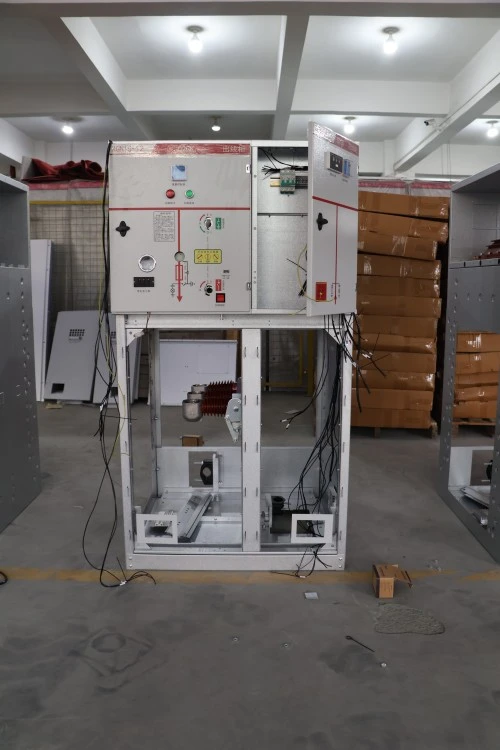

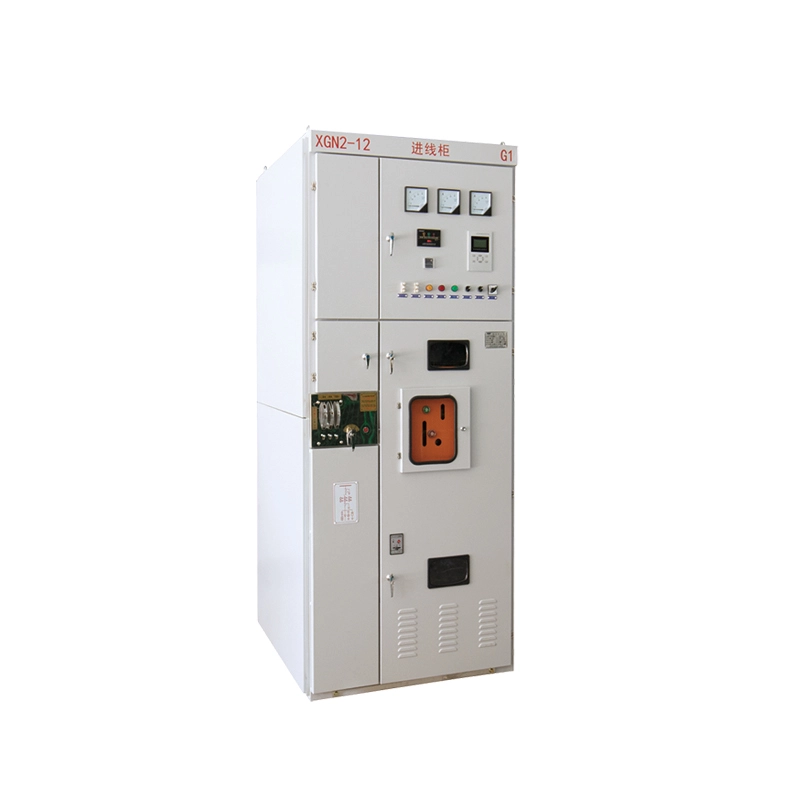

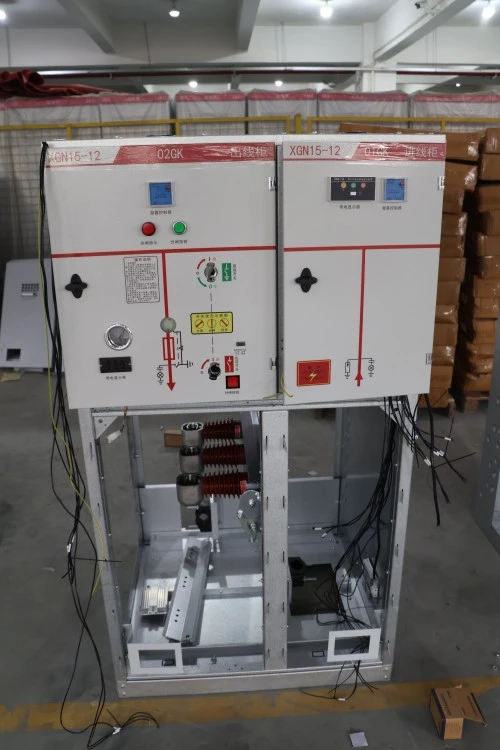

XGN Box-type na Fixed Type High Voltage Switchgear

Ano ang Kagamitang Ito?

Ang XGN Box-type fixed type High voltage switchgear (XGN ay nangangahulugang "Box-type fixed type") ay isang metal-enclosed,panloob na high-voltage switchgearpagpupulong. Pangunahing ginagamit ito sa mga three-phase AC power system na may mga rate na boltahe na 6kV, 10kV, 20kV, o 35kV, at may rate na frequency na 50/60Hz.

Ano ang ginagawa nito?

Ang kagamitang ito ay ginagamit para sa pagtanggap at pamamahagi ng elektrikal na enerhiya, gayundin para sa pagkontrol, pagprotekta, at pagsubaybay sa mga linya ng kuryente at mga transformer. Hindi tulad ng draw‑out type switchgear, ang XGN Box-type fixed type High voltage switchgear ay gumagamit ng fixed-mounted circuit breaker at disconnecting switch na may nakikitang mga isolation gaps, na ginagawa itong mas mahigpit, cost-effective, at mas madaling mapanatili sa maraming medium-scale na pang-industriya at komersyal na aplikasyon.

Pagkakabahagi ng Code ng Modelo:

XGN – Box-type Nakapirming uri Indoor Metal‑enclosed

Uri ng kahon – Ganap na nakapaloob na metal na pabahay

Nakapirming uri - Nakapirming pag-install ng mga pangunahing bahagi ng switching

Mga Karaniwang Aplikasyon:

Mga power distribution room sa mga pabrika, residential complex, shopping mall, ospital, data center, at renewable energy station.

Paglalarawan ng Produkto

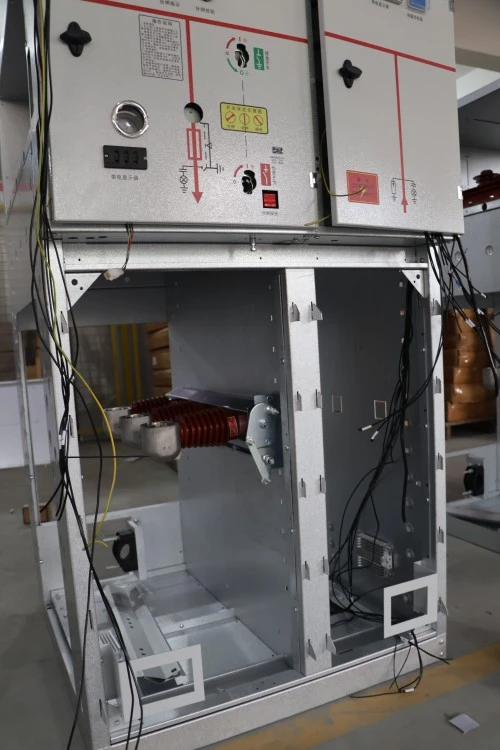

Ang XGN Box-type fixed type High voltage switchgear ay isang standardized, matipid, at lubos na maaasahang switchgear solution. Kasama sa core structure nito ang fixed-mount vacuum circuit breaker, three-position isolating switch, current transformers, voltage transformer, at komprehensibong interlocking mechanism. Ang enclosure ay gawa sa mataas na kalidad na cold-rolled na bakal o hindi kinakalawang na asero, na pinahiran ng electrostatic powder para sa mahusay na corrosion resistance.

Mga pangunahing parameter ng kuryente: rated boltahe na 12kV (24kV/40.5kV opsyonal), rate na kasalukuyang hanggang 3150A, short-circuit na lumalaban sa kasalukuyang hanggang 40kA. Angswitchgearganap na sumusunod sa mga pamantayan ng GB3906 at IEC62271‑200.

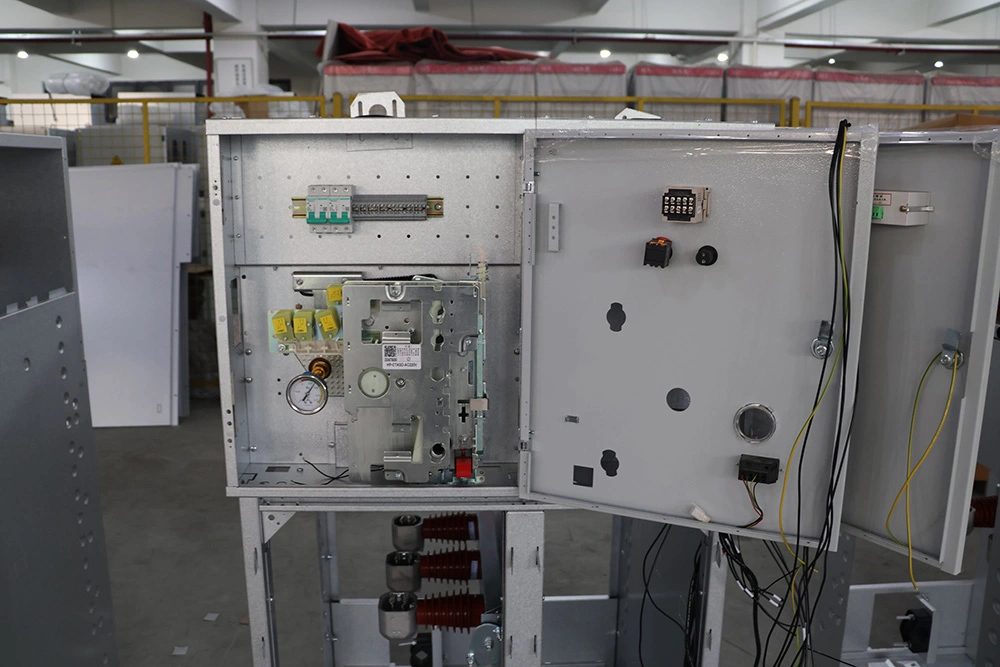

Ang compact na disenyo nito (karaniwang lapad 800mm, depth 900mm, taas 2200mm) ay nakakatipid ng mahalagang espasyo sa sahig. Ang lahat ng mga high-voltage na compartment ay ganap na nakapaloob at nakakabit, na tinitiyak ang ligtas na operasyon. Kasama sa front panel ang mga malinaw na mimic diagram, indication lamp, at emergency trip button.

Ang XGN Box-type fixed type High voltage switchgear ay partikular na angkop para sa mga proyekto kung saan ang simpleng operasyon, mababang upfront cost, at madaling maintenance ay inuuna kaysa sa draw‑out configurability.

Parameter ng Produkto (Pagtutukoy)

Tampok ng Produkto at Application

Mga Pangunahing Tampok

1. Fixed Type Simplicity – Mas mababang Failure Rate

Walang kumplikadong gumagalaw na istruktura ng tren. Ang XGN Box-type fixed type High voltage switchgear ay gumagamit ng mga bolted o direktang contact na koneksyon, na lubos na nakakabawas sa mga panganib sa mekanikal na pagkabigo.

2. Nakikitang Mga Disconnect na Contact – Ligtas para sa Lockout/Tagout

Ang isolating switch ay nagbibigay ng malinaw na nakikitang mga posisyon ng contact. Maaaring biswal na kumpirmahin ng mga operator ang paghihiwalay ng circuit bago ang pagpapanatili – isang kritikal na kalamangan sa kaligtasan kaysa sa mas lumang oil-type o mini-type na gear.

3. Compact at Space-Saving

Lapad na kasing baba ng 600mm para sa 12kV na mga bersyon. Tamang-tama para sa pag-retrofitting sa mga substation na may limitadong espasyo.

4. Ganap na Interlocked – Pinipigilan ang Misoperation

Ang mekanikal at elektrikal na interlock sa pagitan ng circuit breaker, isolating switch, at front cover ay sumusunod sa mga kinakailangan sa "limang pag-iwas."

5. Naiangkop para sa Malupit na Kapaligiran

Tinitiyak ng mga anti-condensation heaters at IP4X na enclosure sa harap ang maaasahang operasyon sa mahalumigmig o maalikabok na kapaligiran.

Mga Lugar ng Application

● Industrial plants – supply ng kuryente para sa mga linya ng produksyon

● Commercial complexes – pangunahing distribution room

● Mga data center – backup power switching

● Wind/solar power stations – koleksyon ng medium-voltage

● Mga Ospital – dual power switching na may fixed gear

Q&A

T: Ano ang pagkakaiba sa pagitan ng iyong XGN Box-type fixed type High voltage switchgear at isang draw‑out type (tulad ng KYN)?

A: Mahusay na tanong. Ang XGN Box-type fixed type High voltage switchgear ay may fixed-mounted circuit breaker. Hindi mo maaaring "i-roll out" ang breaker, ngunit makakakuha ka ng mas matibay na istraktura, mas mababang gastos sa harap, at mas simpleng pagpapanatili. Para sa mga application kung saan hindi kritikal ang redundancy na mataas ang availability (hal., mas mababa sa 500 na operasyon bawat taon), ang nakapirming uri ay mas matipid at maaasahan.

ang pinto.

Mga Detalye ng Produksyon

1. Paggawa ng Enclosure

Cold-rolled steel plate (≥2mm ang kapal) o 304 stainless steel

Bending, welding, at surface treatment sa bahay

Electrostatic powder coating (kapal ≥60μm, salt spray test ≥240h)

2. Mga Pangunahing Bahagi

Fixed-mount vacuum circuit breaker (brand: Lugao / opsyonal na Siemens, ABB)

Three-position isolating switch na may nakikitang break

Mga tansong busbar (tinned o silver-plated)

Mga transformer ng kasalukuyang/boltahe (klase ng katumpakan 0.5 / 0.2S)

3. Panloob na mga Kable

Malinaw na minarkahan ang mga numero ng wire, terminal block, at plastic duct

Sinuri ang pangalawang mga kable sa 2kV sa loob ng 1 minuto

Lahat ng wire ay flame-retardant at may rating na 105°C

4. Pagsubok sa Pabrika

Ang dalas ng kapangyarihan ay makatiis sa pagsubok ng boltahe

Pagsukat ng paglaban ng pangunahing circuit

Pagsubok sa mekanikal na operasyon (≥200 beses)

Pag-verify ng interlock function

Pagsukat ng partial discharge (≤10pC)

XGN vs KYN Switchgear

Pagpili sa pagitan ng XGN Fixed Type Switchgear atKYN Withdrawable Switchgear depende sa iyong mga kinakailangan sa proyekto, diskarte sa pagpapanatili, at badyet. Ang XGN switchgear ay idinisenyo para sa mga application na inuuna ang pagiging maaasahan, simpleng operasyon, at mas mababang gastos sa pamumuhunan, habang ang KYN switchgear ay mas angkop para sa mga system na nangangailangan ng madalas na pagpapanatili o mataas na kakayahang umangkop sa pagpapatakbo.

Sertipikasyon at Pagtitiyak ng Kalidad

● Sumusunod sa IEC 62271‑200

● GB 3906 certified

● Internal arc fault tested (IAC A-FL) – opsyonal

● ISO 9001:2015 factory management system

● Mag-type ng mga ulat ng pagsubok mula sa pambansang istasyon ng pagsubok ng kagamitan sa mataas na boltahe (Xi’an / Beijing)

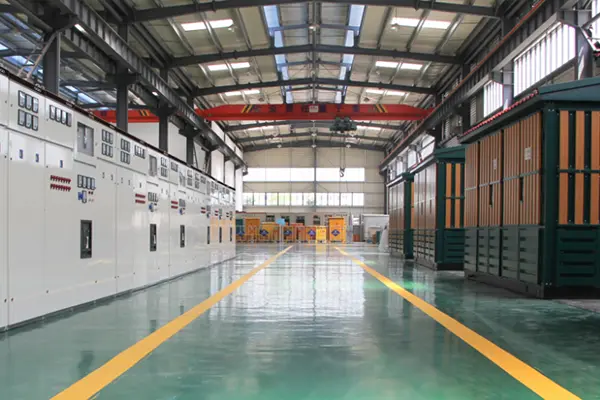

Ang aming XGN switchgear ay ginawa sa isang modernong pasilidad ng produksyon na nilagyan ng CNC laser cutting machine, CNC bending centers, robotic welding system, copper busbar processing lines, at komprehensibong high-voltage testing laboratories. Ang iyong XGN Box-type fixed type High voltage switchgear ay ipapadala kasama ng kumpletong set ng mga test report, wiring diagram, at operation manuals sa parehong English at Chinese.

Mga Bentahe Kumpara sa Mga Kakumpitensya – Bakit Pumili ng Lugao?

Pag-iimpake at Paghahatid

Pamantayan sa Packaging

● Indibidwal na high-strength plywood case na may moisture-proof film

● Panloob na foam padding para sa mga bahagi

● Lahat ng papalabas na terminal ay natatakpan ng mga insulating cap

● Mga seksyon ng Busbar na naka-pack nang hiwalay na may mga label

Mga Marka ng Pagpapadala

● Numero ng order, patutunguhan, timbang, mga sign na “Fragile” at “No Stack”.

Mga Pagpipilian sa Paghahatid

● FOB Ningbo / Shanghai

● Lead time: 15–25 araw para sa karaniwang configuration

Pangako sa Serbisyo Pagkatapos ng Pagbebenta

● Panahon ng Warranty – 12 buwan mula sa petsa ng pagpapadala (mapapalawig hanggang 24 o 36 na buwan sa ilalim ng kontrata ng serbisyo)

● Teknikal na Suporta – Panghabambuhay na libreng konsultasyon; malayuang pag-troubleshoot sa loob ng 2 oras sa mga araw ng negosyo

● Field Service – Available ang gabay sa pag-install; fault handling onsite kung kinakailangan (libre sa panahon ng warranty)

● Supply ng Spare Parts – Naka-stock ang mga karaniwang bahagi; susunod na araw na paghahatid ng courier para sa mga agarang order
