High Voltage Fixed AC Metal Enclosed Switchgear

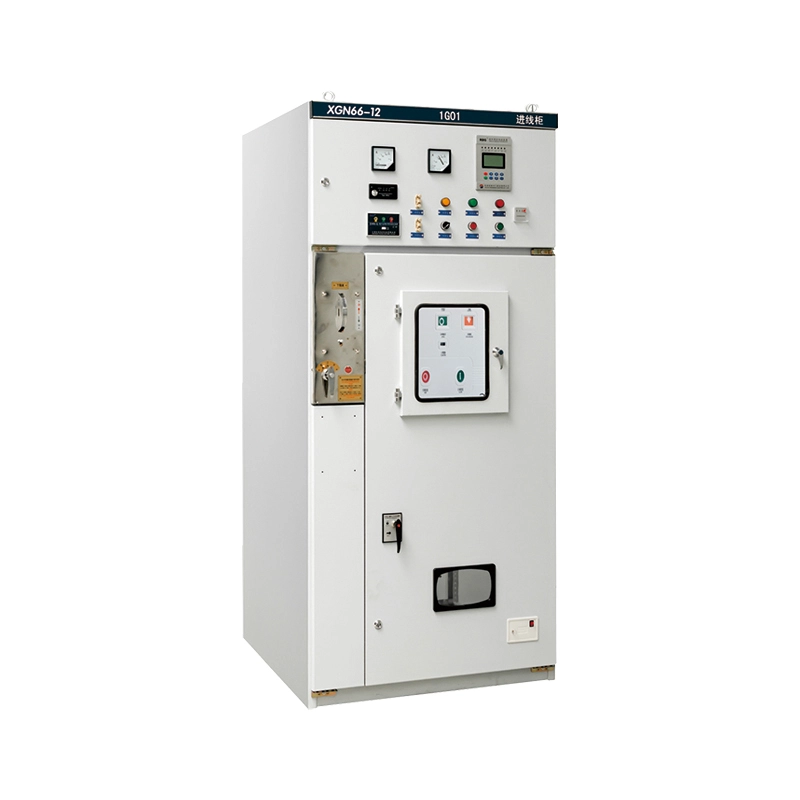

Ang High Voltage Fixed AC Metal Enclosed Switchgear (Modelo: XGN66-12) ay isang panloob, air-insulated na kumpletong set ng switchgear. Ito ay idinisenyo para sa tatlong-phase na AC 50/60Hz power system na tumatakbo sa mga na-rate na boltahe na 3.6kV, 7.2kV, at 12kV.

Hindi tulad ng mga drawable na variant, ang Fixed AC Metal Enclosed Switchgear na ito ay gumagamit ng fixed-mounted vacuum circuit breaker at structured isolation system. Pinapasimple ng pilosopiyang disenyong ito ang mga pangunahing koneksyon sa circuit, pinahuhusay ang katatagan ng makina, at nagbibigay ng solusyon na matipid nang hindi nakompromiso ang kaligtasan. Ang enclosure ay ginawa mula sa mataas na lakas na cold-rolled steel plates, hinangin at bolted upang bumuo ng isang matatag na istraktura na lumalaban sa pagpapapangit sa panahon ng transportasyon at operasyon. Nagsisilbi itong kritikal na interface para sa pagtanggap ng elektrikal na enerhiya mula sa grid at pamamahagi nito sa mga transformer, motor, at iba pang mga high-voltage load, na nag-aalok ng pinagsama-samang kontrol, pagsukat, at mga function ng proteksyon sa isang solong, compact footprint.

Tampok ng Produkto at Application

Mga Pangunahing Tampok (Estilo ng Q&A)

T: Ano ang ginagawang mas mahusay ang "Fixed" na disenyo ng High Voltage Fixed AC Metal Enclosed Switchgear na ito kaysa sa mga withdrawable na uri?

A: Simple at Lakas. Dahil ang mga pangunahing bahagi ay naayos, ang mga pangunahing koneksyon sa circuit ay mas matatag at mas madaling kapitan ng mga isyu sa pagsusuot ng contact na nauugnay sa mga gumagalaw na handcart. Nagbibigay-daan ang disenyong ito para sa mas maliit na volume ng cabinet (halos 50% na mas maliit kaysa sa mga tradisyonal na disenyo ), na ginagawa itong perpekto para sa mga panloob na substation na limitado sa espasyo. Sa pangkalahatan, nag-aalok din ito ng mas mababang paunang gastos sa pagbili habang pinapanatili ang isang "limang-patunay" na mekanismo ng interlocking upang maiwasan ang maling operasyon .

Q: Paano sinisigurado ng Lugao Power ang kaligtasan ng mga operating personnel?

A: Ang kaligtasan ay naka-embed sa mechanics. Angswitchgearay nilagyan ng compulsory mechanical locking system sa pagitan ng pangunahing switch, disconnector, at mga pinto ng cabinet. Ang High Voltage Fixed AC Metal Enclosed Switchgear ay nagtatampok ng nakikitang breaking point (isolating switch), na nagbibigay-daan sa mga operator na biswal na kumpirmahin na naka-off ang power bago ang maintenance, na sumusunod sa mga pandaigdigang pamantayan sa kaligtasan ng kuryente. Higit pa rito, ang mga bahagi tulad ng GN30-12 disconnector ay ganap na nakapaloob upang maiwasan ang pagkakalantad ng arc flash .

T: Saang mga kapaligiran maaaring gamitin ang produktong ito?

A: Ang produktong ito ay dinisenyo para sa malupit na pang-industriyang kapaligiran. Gumagana ito nang mapagkakatiwalaan sa mga temperatura mula -25°C hanggang +40°C at mga altitude hanggang 1000m (nako-customize para sa mas matataas na lugar). Ito ay malawakang ginagamit sa:

1. Mga Power Plant at Substation: Bilang pangunahing papasok/papalabas na yunit.

2. Industrial & Mining Enterprises: Para sa pagkontrol ng mabibigat na makinarya at mga transformer.

3. Mga Matataas na Gusali: Para sa mga power distribution room sa mga basement o teknikal na sahig.

4. Renewable Energy: Bilang isang synchronization point para sa hangin o solar farm.

Q: Sinusuportahan ba nitong High Voltage Fixed AC Metal Enclosed Switchgear ang madaling maintenance?

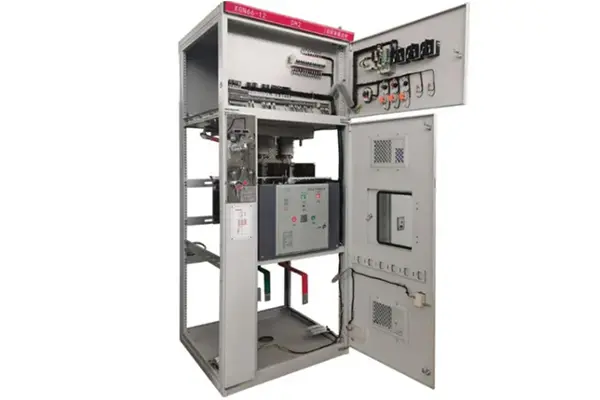

A: Talagang. Sa kabila ng pagiging "naayos," diretso ang pagpapanatili. Ang front panel ay nagbibigay-daan sa madaling pag-access sa circuit breaker compartment, at ang busbar chamber ay nakahiwalay sa itaas. Ang pagpapalit ng fuse (sa mga kumbinasyon ng fuse) ay simple at ligtas .

Mga Detalye ng Produksyon at Quality Assurance

Teknikal na Pagkayari

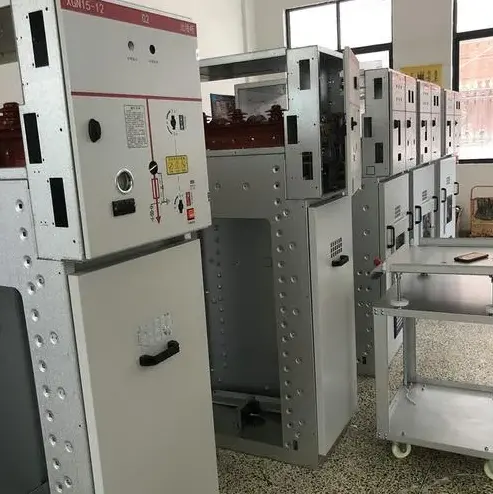

● Advanced na Paggawa: Ang metal enclosure ay pinoproseso gamit ang CNC punching, bending, at shearing machine, na tinitiyak ang mataas na katumpakan at inter-changeability. Ang frame ay binuo na may mga high-strength bolts, inaalis ang welding deformation .

● Pagganap ng Insulation: Gumagamit ang system ng hangin bilang pangunahing insulating medium. Gayunpaman, sa pamamagitan ng optimized na busbar phase spacing at paggamit ng high-creepage insulators, ang High Voltage Fixed AC Metal Enclosed Switchgear ay madaling pumasa sa 42kV power frequency withstand voltage test.

● Interlocking Mechanism: Gumagamit kami ng maaasahang "five-prevention" interlock system:

1. Pinipigilan ang pagsasara ng breaker kung sarado ang earthing switch.

2. Pinipigilan ang pagsasara ng earthing switch kung sarado ang breaker.

3. Pinipigilan ang pagbubukas ng mga panel sa harap/ likuran kung ang breaker ay live.

Mga Sertipikasyon

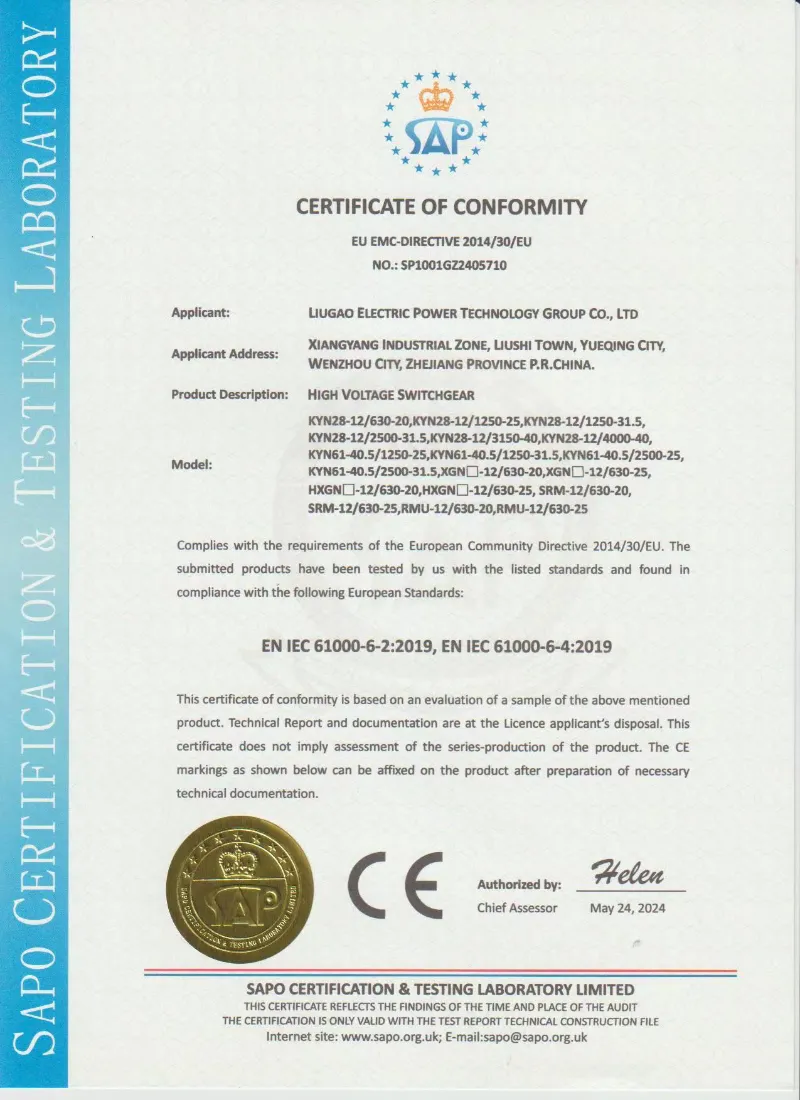

● Lugao Power Co., Ltd.sumusunod sa mahigpit na internasyonal na mga alituntunin. Ang aming XGN66-12 series ay ganap na nasubok sa uri at sumusunod sa IEC 62271-200 (AC metal-enclosed switchgear at controlgear) . Mayroon din kaming mga ISO 9001 certification para sa aming pasilidad sa produksyon, na tinitiyak ang pare-parehong kalidad.

Parameter ng Produkto (Pagtutukoy)

Ang pagpili ng tamang rating ay kritikal. Para sa isang 1000kVA transformer sa 12kV, inirerekumenda namin ang isang 630A rated current na may 25kA short-time withstand capacity upang mahawakan nang epektibo ang mga potensyal na fault current. Kumonsulta sa aming mga inhinyero para sa mga kalkulasyon na partikular sa pagkarga.

Bakit Pumili ng Lugao Power Co., Ltd.?

Napatunayang Eksperto sa Pag-export:Sa mahigit 500 unit na matagumpay na na-deploy sa Pilipinas, Vietnam, Saudi Arabia, at Nigeria sa nakalipas na 5 taon, ang aming mga packaging solution (kabilang ang reinforced steel crates at VCI anti-corrosion film) ay nasubok sa labanan para sa long-distance sea freight at humid port storage.

Tunay na Pag-customize:Higit pa sa pagtutugma ng kulay ng RAL, nagbibigay kami ng mga iniangkop na mga ratio ng CT/VT at mga pantulong na pagsasaayos ng contact upang umangkop sa iyong kasalukuyang mga scheme ng proteksyon relay (katugma sa ABB/Siemens/Schneider).

Agile Supply Chain:Gamit ang aming lokal na component ecosystem, ginagarantiya namin ang isang 15-20 araw na lead time, na mas mabilis kaysa sa mga European counterparts, nang hindi isinasakripisyo ang kalidad ng mga pangunahing bahagi (VS1/ZN63 vacuum interrupter).

Tugon sa After-Sales

Hotline:Sinagot ang mga teknikal na query sa loob ng 2 oras (24/7).

Mga ekstrang Logistics:Ang mga kritikal na ekstrang bahagi ay ipinadala sa pamamagitan ng DHL/FedEx sa loob ng 48 oras.

Digital Documentation:Nagbibigay kami ng buong English na mga wiring diagram, SLD, at mga manual ng pagpapatakbo sa pamamagitan ng cloud link bago ang pag-alis ng sasakyang-dagat, na nagbibigay-daan sa iyong site team na maghanda nang maaga.
