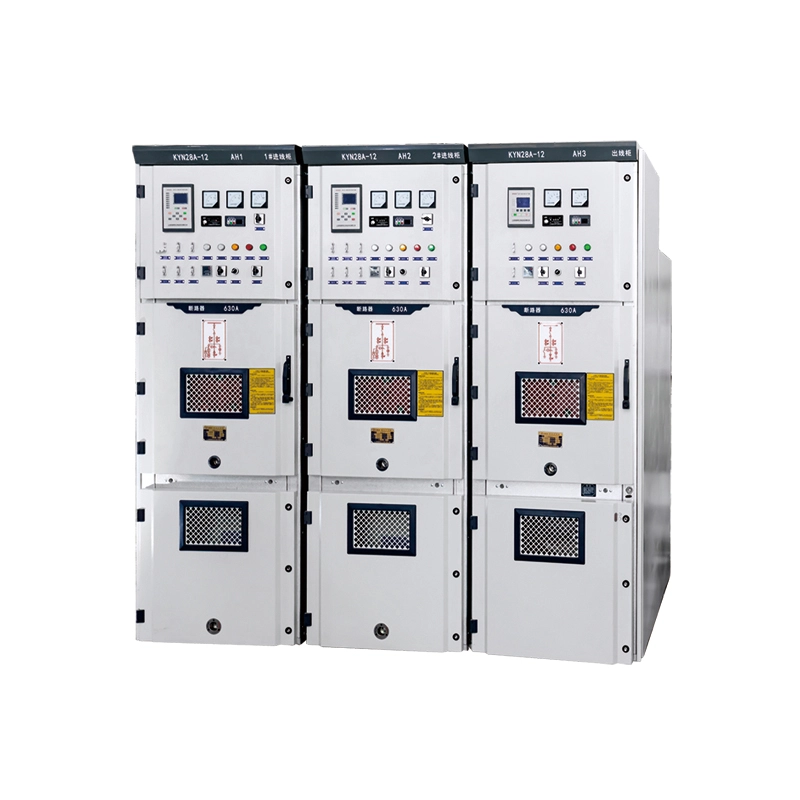

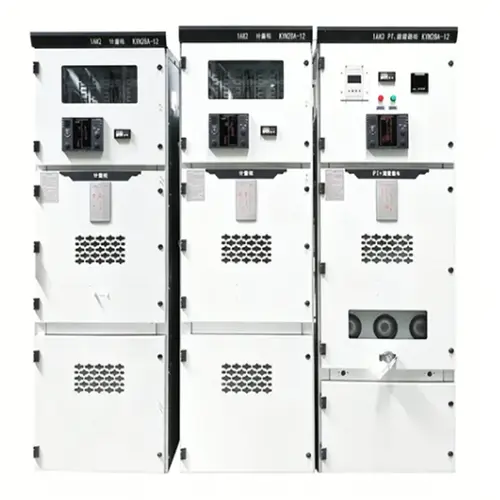

KYN Center Type Five-prevention Interlocking High Voltage Switchgear

Ang KYN Center type Five-prevention interlocking High voltage switchgear ay isang ganap na binuo, metal-enclosed, draw-out type switchgear na pangunahing ginagamit sa 3.6kV hanggang 12kV na three-phase AC power system. Ito ay idinisenyo para sa solong busbar o dobleng mga pagsasaayos ng busbar na may mga application ng branch feeder.

Ano ang kagamitang ito?

Ang kagamitang ito ay isang high-voltage power distribution cabinet na naglalaman ng mga circuit breaker, disconnector, grounding switch, kasalukuyang transformer, voltage transformer, at proteksyon relay. Ang tampok na pagtukoy nito ay ang "five-prevention interlocking" na mekanismo, na pisikal na pumipigil sa:

1. Pagsasara nang nakasara ang grounding switch

2. Pagbukas ng takip sa harap nang sarado ang breaker

3. Pagpasok o pagtanggal ng breaker kapag sarado ang switch

4. Pagpapatakbo ng grounding switch kapag live

5. Isinasara ang circuit breaker nang walang control power

Ano ang ginagawa nito?

Ligtas itong nakakatanggap ng elektrikal na enerhiya mula sa isang transformer o papasok na linya at ipinamamahagi ito sa mga papalabas na feeder tulad ng mga motor, transformer, capacitor bank, o pangalawang substation. Ang KYN Center type Five-prevention interlocking High voltage switchgear ay ang backbone ng medium-voltage na pang-industriya at utility network.

Pagkakabahagi ng Code ng Modelo:

● KYN – K: Metal-clad Y: Draw-out type N: Indoor

● Uri ng gitna – Modular na configuration ng center-breaker

● Five-prevention interlocking – Mechanical at electrical error-proofing

● Mataas na boltahe switchgear – Rated hanggang sa 12kV

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto

1. Mataas na Kaligtasan - Five-Prevention Interlocking

Ang uri ng KYN Center na Five-prevention interlocking High voltage switchgear ay nagtatampok ng mga mandatoryong mekanikal na interlock sa pagitan ng breaker, naghihiwalay na mga contact, grounding switch, at mga front panel. Inaalis nito ang panganib ng error sa operator – ang #1 na sanhi ng mga insidente ng arc flash.

2. Compact Modular Construction

Ang draw-out breaker trolley ay dumudulas nang maayos sa mga riles na may tatlong magkakaibang posisyon: gumagana, pagsubok/nakahiwalay, at na-withdraw. Nagbibigay-daan ito sa pagpapanatili nang hindi pinapawi ang lakas ng buong busbar – isang kritikal na bentahe para sa mga data center at ospital.

3. Matalinong Pagsubaybay at Pagkontrol

Ang mga opsyonal na intelligent IED (relays) ay nagbibigay ng:

● Real-time na kasalukuyang, boltahe, at pagsubaybay sa kuryente

● Overcurrent, earth fault, at directional protection

● RS485/Modbus o IEC 61850 na komunikasyon

● Remote open/close sa pamamagitan ng SCADA

● Ang mga karaniwang sensor ng temperatura at halumigmig sa loob ng breaker compartment ay pumipigil sa condensation.

4. Mataas na Mechanical Reliability

● Buhay ng mekanismo ng breaker: 30,000 na operasyon (walang maintenance)

● Mga pantulong na contact: Silver-nickel alloy para sa 10,000+ electrical operations

● Pangunahing disconnecting contact: Silver-plated na tanso na may spring pressure

Mga Lugar ng Application

Mga Detalye ng Produksyon

1. Paggawa ng Enclosure

● 2.0mm cold-rolled steel (zinc-coated) o 1.5mm stainless steel

● Laser-cut at CNC-bent para sa katumpakan

● Welded frame na may corrosion-resistant powder coating (RAL 7035 standard)

2. Five-Prevention Interlocking Mechanism

● Mga steel cam plate at magkakabit na rod (walang mga plastic na bahagi)

● Sinubukan para sa 10,000 magkakaugnay na mga cycle nang walang pagkabigo

● May kasamang key interlock para sa mga papasok/papalabas at tie panel

3. Breaker Trolley

● Draw-out chassis na may three-position lock

● Mga pangunahing disconnect na self-aligning

● Pangalawang plug na may 16–32 control circuit

4. Sistema ng Busbar

● High-conductivity E-Cu copper (ETP grade)

● Silver-plated na mga joint na may mga Belleville washer

● Heat-shrink insulated para sa phase isolation

5. Cable Compartment

● Malaking espasyo para sa hanggang 4×240mm² na mga cable bawat yugto

● Matatanggal na cable clamping bracket

● Probisyon para sa zero-sequence CT

6. Pagsubok sa Pabrika

● 100% dielectric na makatiis sa pagsubok

● Pagsubok sa mekanikal na operasyon (50 cycle minimum)

● Pagsukat ng partial discharge (≤5pC sa 1.2× rate na boltahe)

● Pagsukat ng paglaban sa contact (micro-ohmmeter)

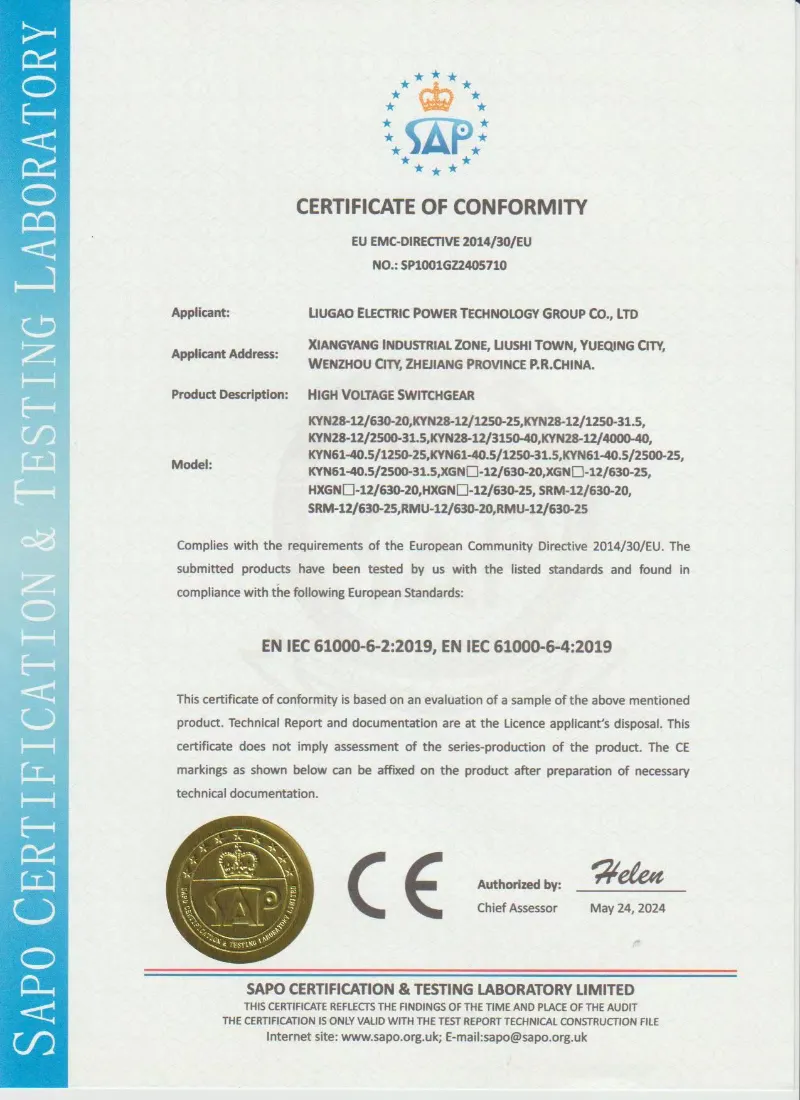

7. Certification at Quality Assurance

● Type-tested alinsunod sa GB/T 3906, IEC 62271-200, at DL/T 404

● Internal arc tested (IAC AFLR 40kA/1s)

● ISO 9001:2015 na sertipikadong pagmamanupaktura

● Nakagawiang ulat sa pagsubok na kasama sa bawat panel

Bakit Piliin ang Lugao Power Co., Ltd. kaysa sa mga Kakumpitensya?

Mga Karaniwang Tanong ng Customer

Q1: Magagamit ba itong KYN Center type Five-prevention interlocking High voltage switchgear para sa 24kV system?

A: Hindi, ang karaniwang KYN ay na-rate hanggang 12kV. Para sa 24kV, nag-aalok kami ng variant ng KYN28-24 na may mas mataas na insulation clearance. Mangyaring tukuyin ang boltahe ng iyong system kapag humihiling ng isang quote.

Q2: Ibinibigay mo ba ang vacuum circuit breaker bilang bahagi ng KYN Metal-Clad Switchgear?

A: Oo, ang bawat panel ay ganap na naka-assemble na may factory-tested na vacuum circuit breaker (uri ng VS1). Nag-aalok din kami ng mga katugmang alternatibo gaya ng ABB VD4, Siemens 3AH, o Schneider HVX kung gusto.

Q5: Maaari ka bang magbigay ng isang buong lineup ng switchgear kasama ang mga papasok, pagsukat, feeder, at mga panel ng capacitor bilang KYN Metal-Enclosed Switchgear?

A: Talagang. Kami ay nagdidisenyo at gumagawa ng mga kumpletong lineup kasama ang lahat ng kinakailangang pantulong na mga compartment, mga koneksyon sa busbar, at mga inter-panel na interlock. Ipadala lang ang iyong single-line diagram.

Q6: Anong dokumentasyon ang ibinibigay mo?

A: Para sa bawat switchgear ng KYN, nagbibigay kami ng: general arrangement drawing, wiring schematic, bill of materials, test report, instruction manual, at interlocking matrix – lahat sa English (o sa iyong lokal na wika).

Q7: Ang five-prevention interlocking field-adjustable ba?

A: Hindi – at ito ay sinadya. Ang interlocking ay factory set at selyadong para maiwasan ang pakikialam. Gayunpaman, nagbibigay kami ng malinaw na mechanical drawings para maunawaan ng iyong team ang logic. Kung kailangan mo ng mga pagbabago, makipag-ugnayan sa aming departamento ng engineering.

Kakayahang Paggawa

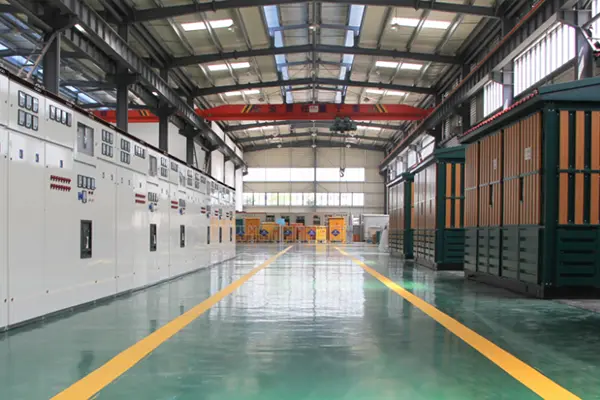

Lugao Power Co., Ltd.gumagawa ng KYN Center Type Five-Prevention Interlocking High Voltage Switchgear sa isang modernong pasilidad ng produksyon na nilagyan ng advanced na fabrication, assembly, at high-voltage testing equipment. Bawatpanel ng switchgearay ginawa sa ilalim ng mahigpit na sistema ng pamamahala ng kalidad ng ISO 9001, na tinitiyak ang pare-parehong kalidad, maaasahang pagganap, at ganap na pagsunod sa mga internasyonal na pamantayan.
