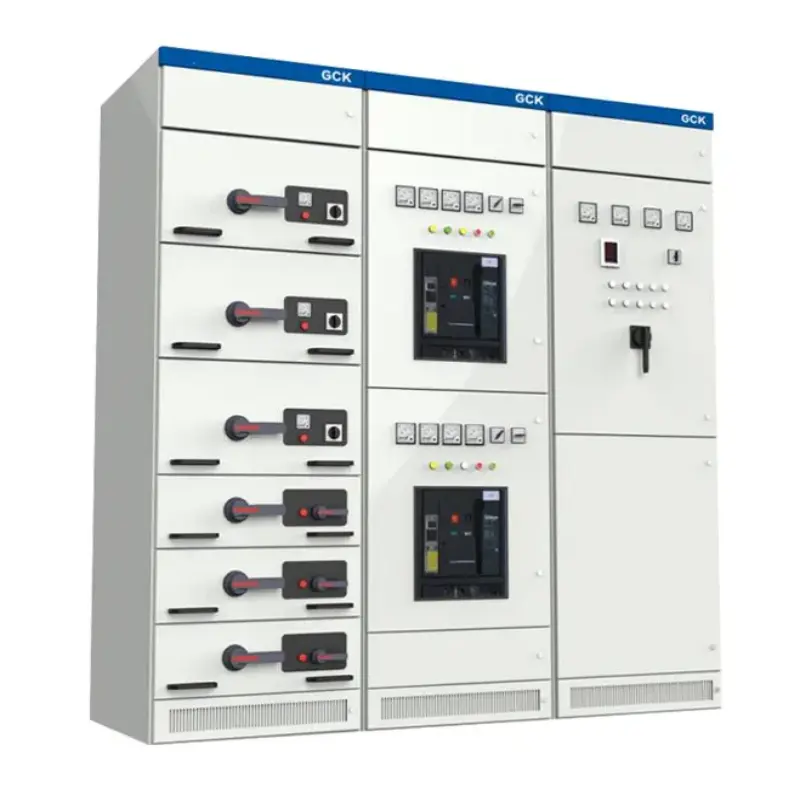

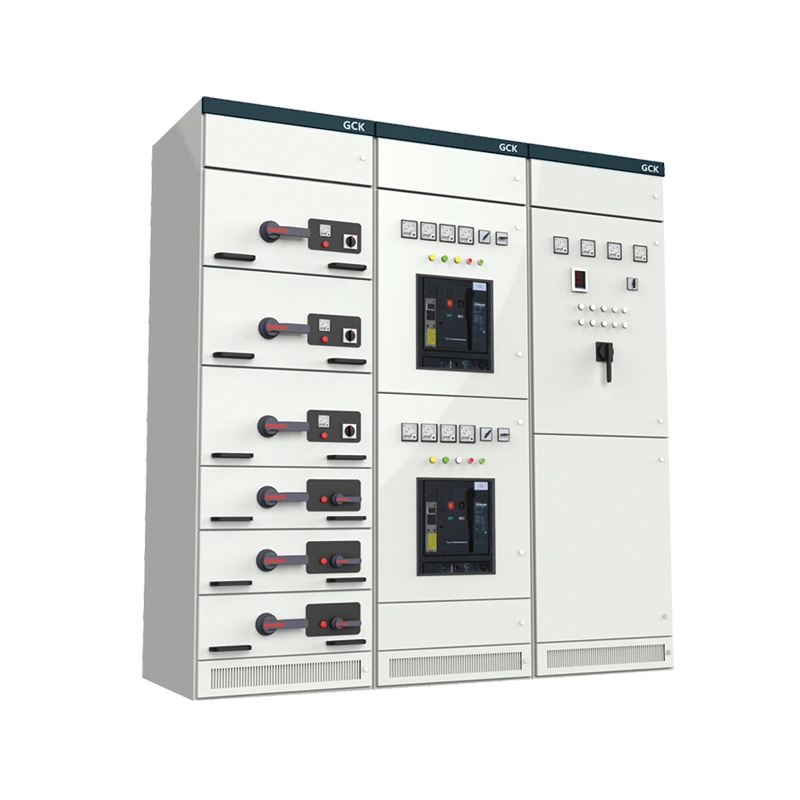

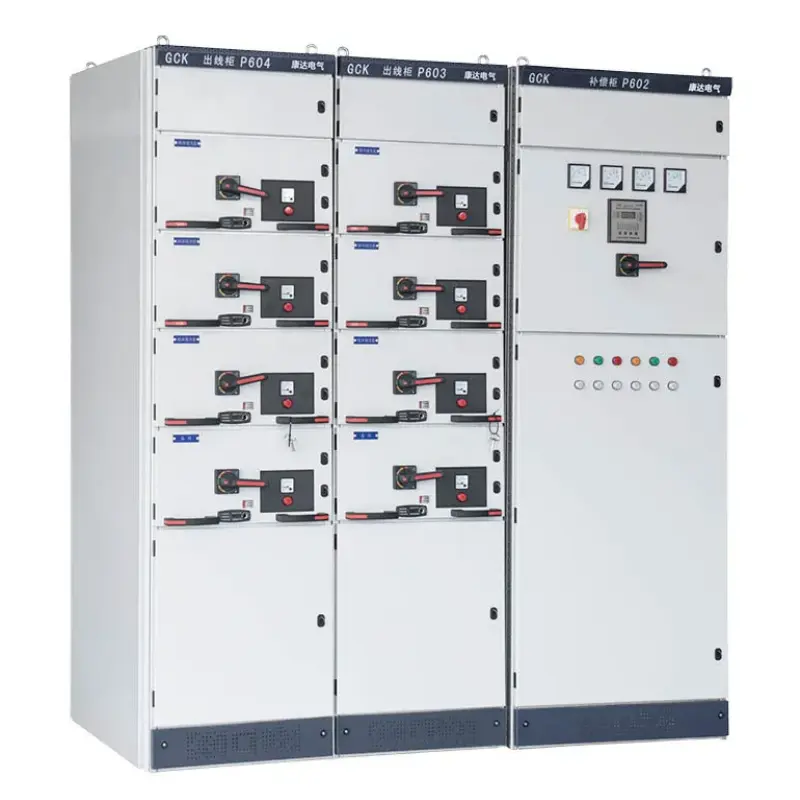

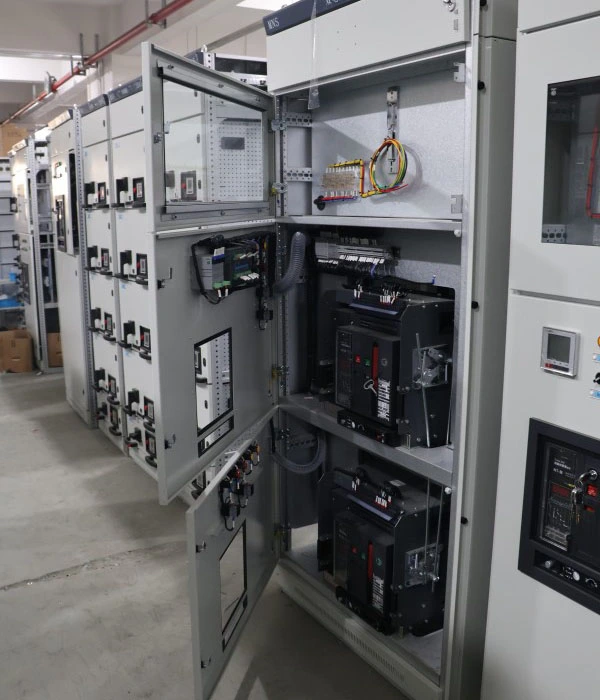

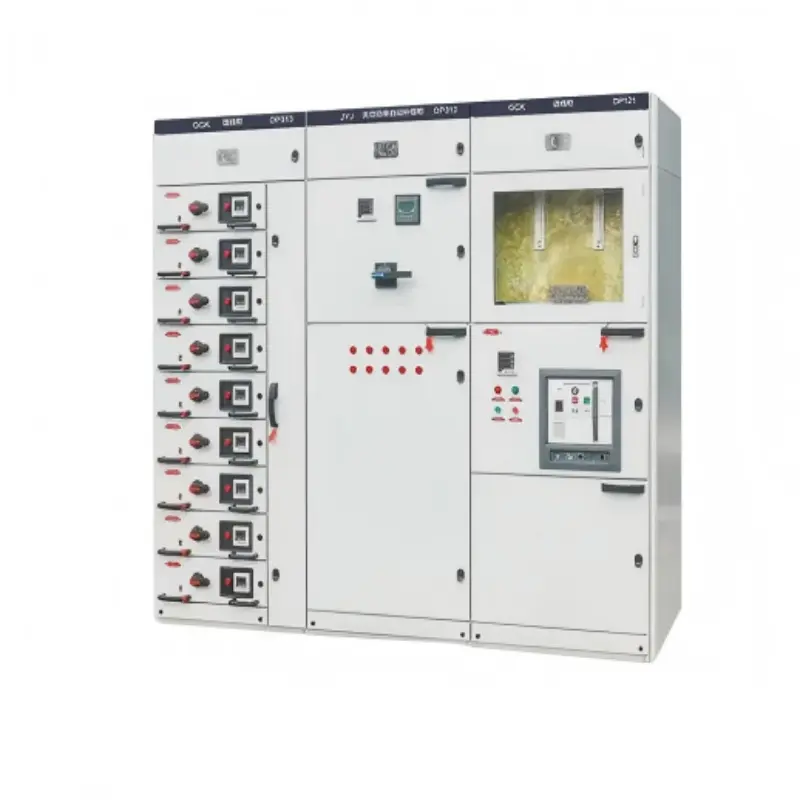

GCK C-profile Assembly Economical Switch Cabinet

Ang GCK C-profile assembly Economical Switch Cabinet ay isangmababang boltahe (hanggang sa 690V) na nakapaloob na switchgeargamit ang isang bolted C-profile steel frame. Ang mga C-profile ay cold-rolled, pre-punched galvanized steel channels na may 25mm modular hole grid, na nagbibigay-daan sa pagpupulong nang walang welding o mga espesyal na tool.

Ano ang ginagawa ng produktong ito?

● Pamamahagi ng kuryente – Ligtas na naghahatid ng kuryente mula sa pangunahing papasok na pinagmumulan patungo sa mga feeder, motor, lighting panel, at iba pang load.

● Functionality ng drawer – Naglalagay ng mga withdrawable drawer (mga circuit breaker, contactor, soft starter) na maaaring palitan habang nananatiling live ang pangunahing busbar, na pinapaliit ang downtime.

● On-site reconfiguration – Madaling magdagdag o maglipat ng mga seksyon sa pamamagitan ng pag-unbolt ng mga end plate, pag-bolt sa mga bagong cubicle, at pagpapahaba ng mga busbar gamit ang mga simpleng kit.

● Proteksyon at paghihiwalay – Nagbibigay ng mga mekanikal na interlock, shutter, at nako-configure na paraan ng paghihiwalay (Form 2b, 3b, o 4b).

Mga Pagpipilian sa Pag-customize

Sa esensya, nag-aalok ang cabinet na ito ng modernong draw-outswitchgearfunctionality — ligtas na pagpapanatili, mataas na density, at modularity — sa isang entry-level na presyo. Tamang-tama ito para sa maliliit hanggang katamtamang pang-industriya na mga halaman, mga komersyal na gusali, mga proyektong pang-imprastraktura, at mga pagsasaayos ng badyet kung saan hindi maaaring makompromiso ang kalidad.

Mga Parameter ng Produkto (Pagtutukoy)

Nasa ibaba ang mga pangunahing teknikal na detalye para sa GCK C-profile assembly Economical Switch Cabinet. Ang mga halaga ay nakabatay sa mga karaniwang configuration at maaaring i-customize para sa mga partikular na kinakailangan ng proyekto.

Mga Tampok at Application ng Produkto (Format ng Q&A)

Ang GCK C-profile assembly Economical Switch Cabinet ay namumukod-tangi dahil sa natatanging kumbinasyon ng ekonomiya, flexibility, at napatunayang performance. Sa ibaba ay sinasagot namin ang mga pinakakaraniwang tanong na itinatanong ng mga customer tungkol sa mga feature at angkop na application nito.

Q1: Ano ang ginagawang mas matipid sa disenyo ng C-profile kaysa sa welded switchgear?

A: Tatlong dahilan: (1) Tinatanggal ng Bolt-together frame ang mga mamahaling welding fixtures. (2) Ang pre-punched 25mm grid ay nag-aalis ng custom na pagbabarena. (3) Ang mga nasirang profile ay maaaring palitan nang isa-isa, hindi ang buong frame. Kapag binili mo ang GCK C-profile assembly Economical Switch Cabinet, babayaran mo ang halaga, hindi ang over-engineering.

Q2: Ang bolted structure ba ay sapat na malakas para sa mga industriyal na kapaligiran?

A: Oo. Tamang torqued (M8:18Nm, M10:35Nm), nakakatugon ito sa IEC 61439-2 at lumalaban sa 50kA short-circuit forces nang walang permanenteng deformation. Para sa matinding vibration (hal., mga stamping press o barko), inirerekomenda namin ang aming weldedSerye ng MNS. Para sa 95% ng mga pang-industriya/komersyal na site, ang GCK C-profile ay higit pa sa sapat.

Q3: Paano ang galvanized finish kumpara sa powder coating?

A: Ang hot-dip galvanizing pagkatapos ng pagsuntok ay sumasaklaw sa lahat ng ibabaw — may kasamang mga hiwa na gilid at butas — na may pare-parehong ≥65μm zinc layer. Hindi ito mabubusok o maaagnas kapag tumagos ang moisture sa likod nito, na higit na mahusay ang powder coating sa mga mahalumigmig na kapaligiran (hal., water treatment, textile mill). Kung kinakailangan ang kulay, maaaring ilapat ang powder coating sa ibabaw ng galvanized layer.

Q4: Ano ang mga pinakakaraniwang sitwasyon ng aplikasyon?

A: Batay sa libu-libong pandaigdigang pag-install, ang GCK C-profile assembly Economical Switch Cabinet ay pinakamadalas na naka-deploy sa:

Maliit at katamtamang mga pang-industriya na halaman: pagpoproseso ng pagkain, paghuhulma ng plastik, paggawa ng metal at mga pabrika ng tela

Mga komersyal na gusali: mga shopping center, hotel at mga gusali ng opisina

Paggamot ng tubig at wastewater: mga istasyon ng bomba, mga sistema ng irigasyon at desalination

Retrofit projects: pagpapalit ng mga lumang fixed switchboard ng modernong draw-out switchgear

Mga pansamantalang pag-install ng kuryente: mga construction site, mining camp at event power system

Mga Detalye ng Produksyon at Mga Pakikipagkumpitensya

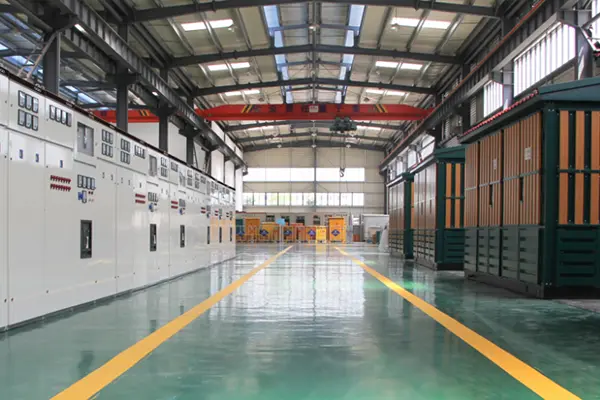

Mga Detalye ng Produksyon – Paano Namin Buuin ang GCK C-profile assembly Economical Switch Cabinet

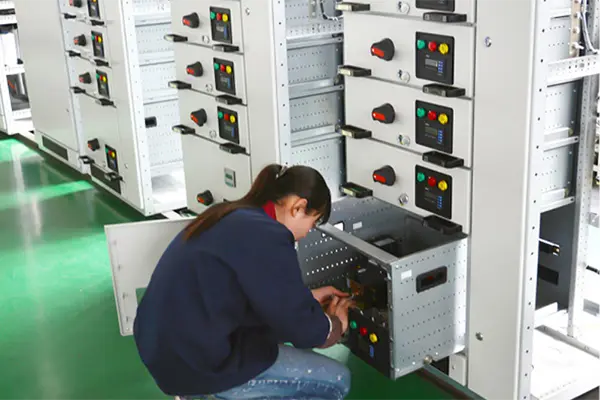

Sa Lugao Power Co., Ltd., ginagawa namin ang bawat GCK C-profile assembly Economical Switch Cabinet na may pare-pareho, tibay, at kadalian ng pag-assemble.

1. Paggawa ng C-profile:Japanese-standard Q235B 2.0mm steel coil → CNC punch 25mm grid → cold-form C-shape (±0.3mm accuracy) → cut sa haba → hot-dip galvanized (≥65μm, ASTM A123).

2. Drawer cradle:2.5mm galvanized steel na may positioning dimples at nylon rollers. Tumatanggap ng 8E/2 hanggang 24E drawer sa pamamagitan ng adapter plate. Tatlong posisyong mechanical interlock (nakakonekta/subok/nakahiwalay) na may padlock hasp.

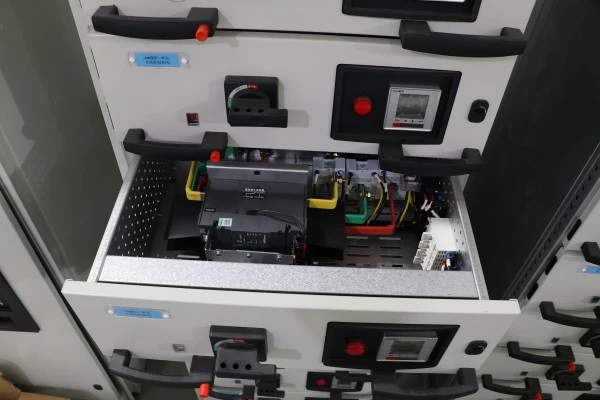

3. Unit ng drawer:1.5mm steel front panel, RAL 7035 powder coating, laser-engraved label. Hawakan gamit ang O/I indicator. Pangunahing contact: silver-plated na tanso (≥10μm), spring-loaded na disenyo ng tulip. Pangalawang mga kable: 2.5mm² PVC na tansong kawad na may bilang na mga ferrule. Sinubukan ng pabrika para sa pagpapatuloy, pagkakabukod, at mekanikal na operasyon.

4. Sistema ng busbar:ETP copper (98% IACS), silver-plated joints na torque sa 35–40Nm. Sinusuportahan ng mga busbar bawat 500mm (mas mahigpit kaysa sa karaniwang 800mm). Ang mga vertical busbar ay kumokonekta sa pamamagitan ng bolted na mga link na tanso.

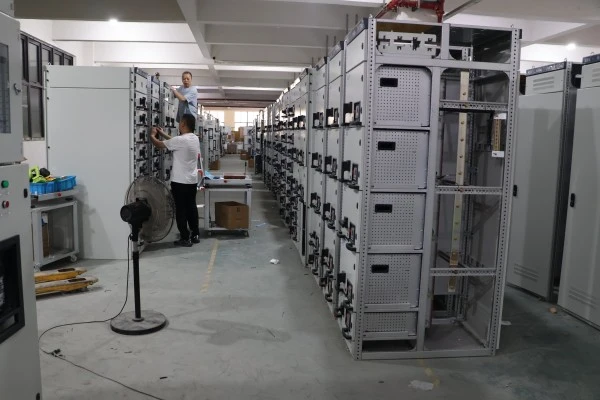

5. Assembly at pagsubok:Pagpupulong na kinokontrol ng metalikang kuwintas. Ang bawat unit na nasubok: dielectric (2.5kV/1min), continuity, mechanical interlock, at pagtaas ng temperatura sa 1.1x rate na kasalukuyang. Kasama ang ulat ng pagsubok sa pabrika.

Serbisyong After-Sales – Isang Taon na Warranty

Panahon ng warranty:12 buwan mula sa petsa ng pag-commissioning, ngunit hindi hihigit sa 18 buwan mula sa petsa ng pagpapadala.

Ano ang saklaw: Lahat ng mga depekto sa pagmamanupaktura kabilang ang:

● C-profile deformation sa ilalim ng rated mechanical load

● Maling paggana ng drawer interlock (pagkabigong maiwasan ang maling pagpasok o pag-withdraw)

● Pangunahing pagsusuot ng contact na lampas sa 0.5mm sa loob ng panahon ng warranty

● Mga pangalawang wiring error o maluwag na pagwawakas na dulot ng factory assembly

● Galvanized coating peeling (kung walang panlabas na abrasion)

Ano ang hindi sakop: Pinsala na nagreresulta mula sa hindi wastong pag-install, hindi awtorisadong pagbabago, operasyon na lampas sa mga rating ng nameplate, pisikal na epekto, kaagnasan mula sa pagkakalantad sa kemikal na hindi tinukoy sa order, o force majeure (kidlat, baha, sunog, atbp.).

Pangako sa pagtugon:

● Malayong teknikal na suporta:sa loob ng 8 oras ng negosyo sa pamamagitan ng email, WhatsApp, o video call.

● Pagpapadala ng mga ekstrang bahagi:sa loob ng 48 oras para sa mga claim sa warranty (karaniwang courier).

Ibinigay ang dokumentasyon sa bawat pagpapadala:

1. Ulat sa pagsubok ng pabrika (dielectric, pagpapatuloy, pagtaas ng temperatura)

2. Assembly drawing at single-line diagram

3. Iskedyul ng drawer na naglilista ng rating at function ng bawat drawer

4. Torque specification sheet para sa on-site reassembly (KD orders)

5. Manual sa pagpapatakbo at pagpapanatili
