GGD Modular Fixed Type Low Voltage Switchgear

Kahulugan at Pangunahing Pagkakakilanlan

Ang GGD Modular Fixed Type Low Voltage Switchgear ay isang indoor, floor-standing, metal-enclosed switchgear assembly. Ito ay partikular na ininhinyero para samababang boltahe na pamamahagi ng kapangyarihan ng ACsa tatlong-phase na pang-industriya at komersyal na mga sistemang elektrikal. Bilang isang pangunahing produkto sa hierarchy ng pamamahagi ng kuryente, nasa pagitan ito ng mga pangalawang terminal ng transpormer at ng mga huling branch distribution board, na gumagana bilang pangunahing power hub ng isang installation.

Mga Parameter ng Produkto

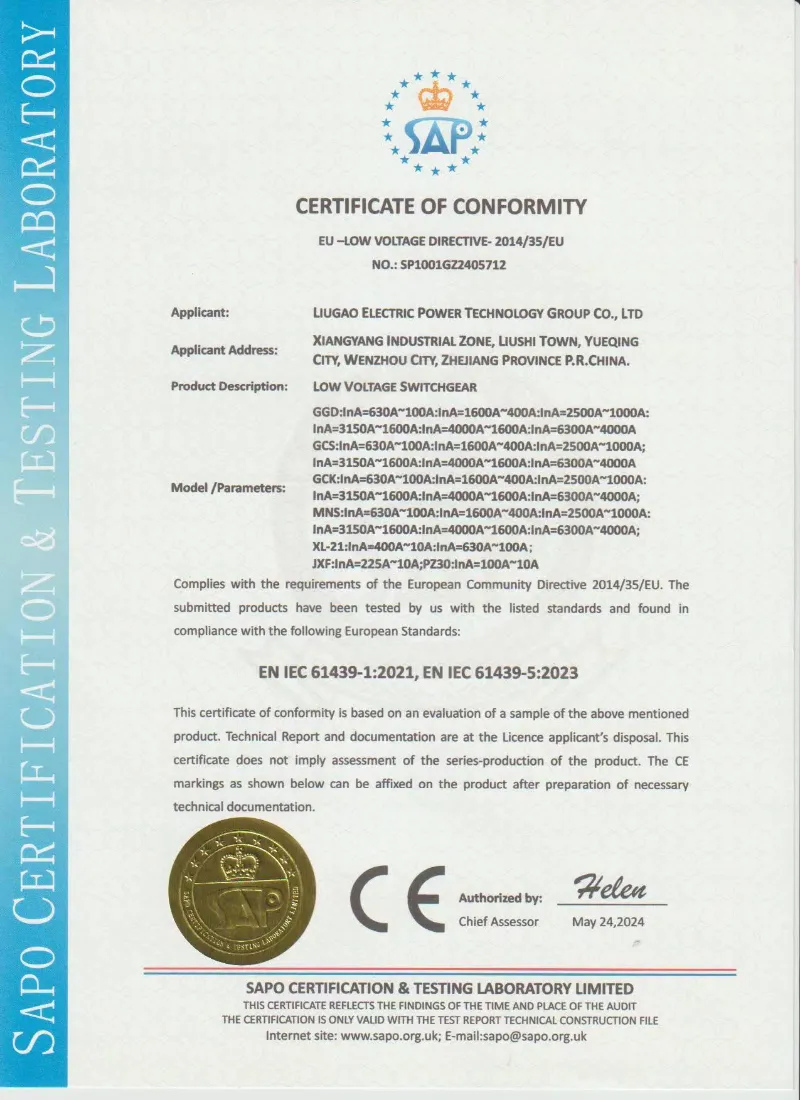

Sertipikasyon at Pagtitiyak ng Kalidad

Lugaogumagawa ng GGD fixed type low voltage switchgear ayon sa mga teknikal na kinakailangan ng proyekto at naaangkop na low voltage switchgear standards. Maaaring ibigay ang regular na inspeksyon at mga ulat ng pagsubok bago ipadala ayon sa nakumpirmang teknikal na kasunduan.

• IEC 61439-1/2 batay sa disenyo at pagsubok
• GB/T 7251 batay sa pagmamanupaktura at inspeksyon
• Ang dalas ng kapangyarihan ay makatiis sa pagsubok
• Pagsubok sa paglaban sa pagkakabukod
• Pag-inspeksyon ng mga kable at functional na operasyon
• Pag-verify ng pagtaas ng temperatura ayon sa configuration
• Ulat ng regular na pagsubok bago ipadala
• Available ang mga larawan ng factory inspection kapag hiniling

Nakapirming Pilosopiya sa Pag-install

Hindi tulad ng draw-out type switchgear kung saan maaaring i-withdraw ang mga functional unit sa mga slide, ang GGD ay gumagamit ng permanenteng fixed mounting concept:

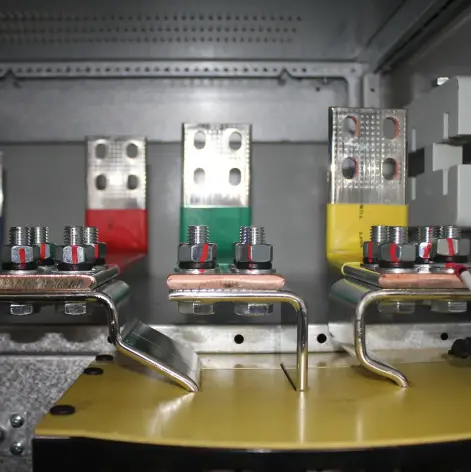

● Lahat ng pangunahing device—air circuit breaker (ACBs), molded case circuit breaker (MCCBs), at isolating switch—ay direktang naka-bolt sa mga rigid mounting plate.

● Ang mga koneksyong elektrikal sa pagitan ng mga device at busbar ay naka-hard-wired gamit ang mga bolted na tansong link o mga koneksyon sa cable, hindi mga plug-in na contact.

● Ang nakapirming diskarte na ito ay nag-aalis ng mekanikal na kumplikado, gastos, at pagpapanatili na nauugnay sa mga mekanismo ng pag-slide, na ginagawa itong perpekto para sa matatag at pangmatagalang mga pag-install kung saan ang mga posisyon ng circuit ay bihirang magbago.

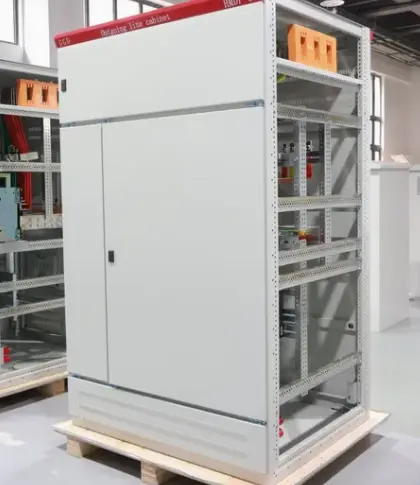

Konstruksyon ng Modular Enclosure

● Ang enclosure ay binuo mula sa standardized modular cubicle, bawat isa ay may parehong taas at lalim:

● Mga sukat ng frame: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● Ang bawat cubicle ay isang independiyenteng welded steel module na maaaring i-bolted nang magkatabi upang bumuo ng tuluy-tuloy na lineup ng switchboard.

● Ang mga cubicle ay gumagana bilang mga papasok (feeder-receiving), bus-coupler (bus interconnection), o feeder (outgoing distribution) unit.

Mga Bentahe ng Produkto

Advantage 1 – Structural Robustness

Ang reinforced 8MF steel frame ay nakakatulong na mapanatili ang mekanikal na katatagan sa ilalim ng nakumpirma na short-circuit withstand level. Na-rate na peak makatiis sa kasalukuyang: 63kA. Ang cabinet frame ay idinisenyo upang suportahan ang mga kinakailangan sa short-circuit na tukoy sa proyekto. Maaaring i-configure ang rate na peak withstand current ayon sa nakumpirmang de-koryenteng disenyo.

Advantage 2 – Modular at Mabilis na Deployment

Standardized incoming, coupler, feeder cubicle. Parehong taas/lalim. Mabilis na pagsasaayos ng proyekto sa pamamagitan ng pag-aayos ng mga karaniwang unit nang magkatabi. Binabawasan ang oras ng pag-install sa site at pagiging kumplikado ng disenyo.

Advantage 3 – Cost-Effective na Lifecycle

Ang nakapirming pag-mount (walang mga mekanismo ng draw-out) ay nagpapababa ng paunang gastos. Walang mga slide ng drawer, plug-in na contact, o kumplikadong interlock. Minimal na pagpapanatili, mapagkumpitensyang kabuuang halaga ng pagmamay-ari.

Advantage 4 – Na-optimize na Thermal Management

Natural na convection cooling: bottom louvers + top vented roof cap. Lumilikha ng chimney effect – lumalabas ang mainit na hangin, pumapasok ang malamig na hangin. Walang fan, walang ingay, walang dagdag na maintenance.

Advantage 5 – Pinasimpleng Pagpapanatili at Operasyon

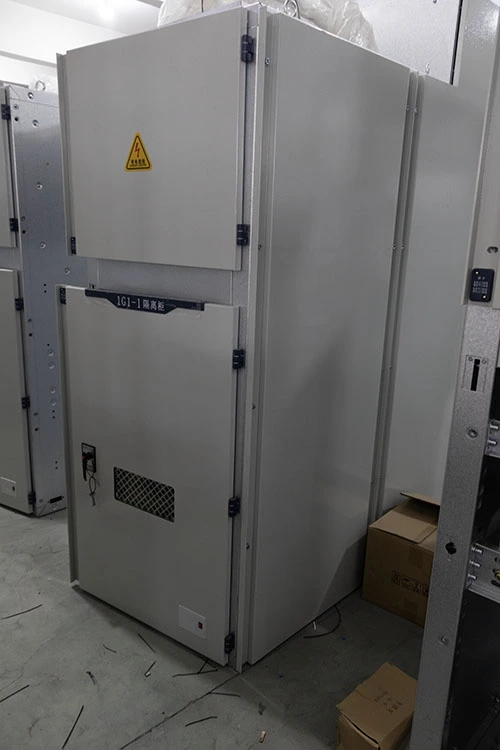

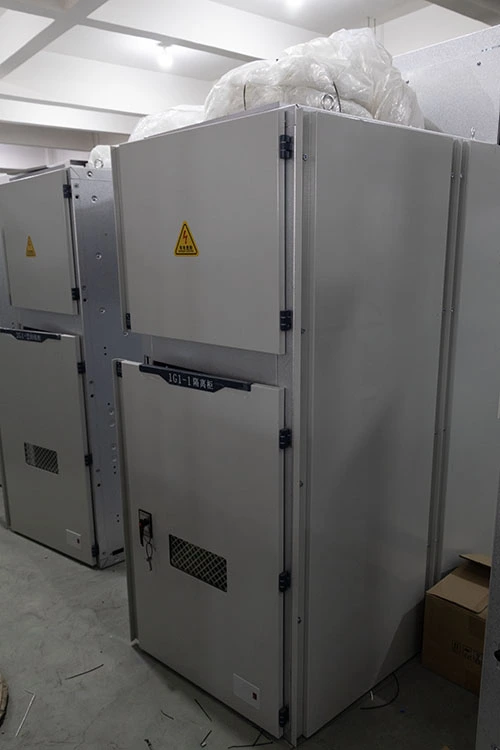

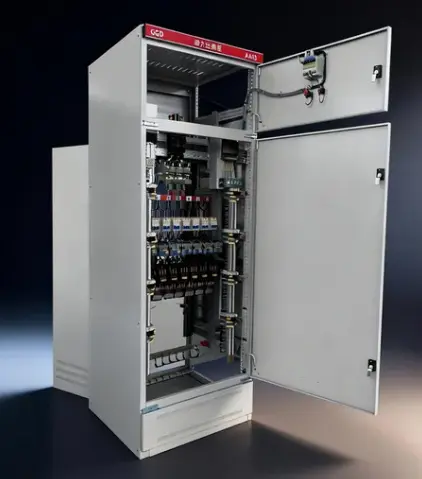

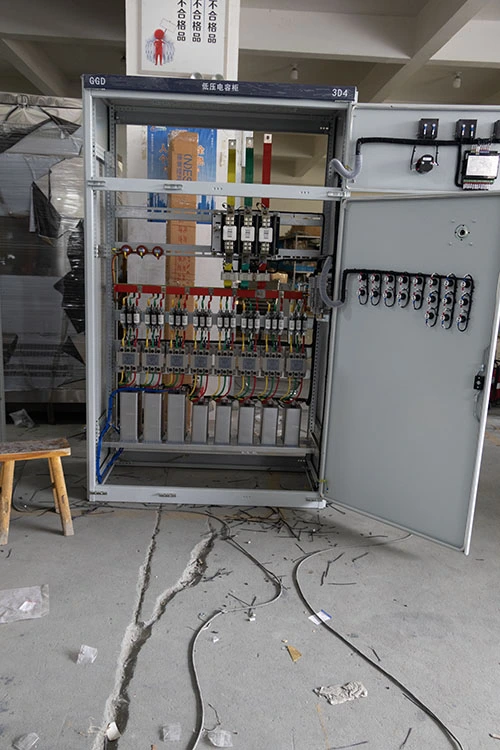

Mga kontrol, metro, indicator sa harap ng pinto sa ergonomic na taas. Ang mga hawakan ng breaker ay naa-access nang hindi nagbubukas ng pinto. Maluwag na panloob na layout na may nakahiwalay na busbar, breaker, mga cable compartment - madaling visual na inspeksyon.

Mga Tampok ng Produkto

Tampok 1: Multi-Layer Powder Coating System

Ang bawat steel panel ay sumasailalim sa limang yugto ng pretreatment (degreasing, rinsing, phosphating, passivation, at drying) bago tumanggap ng unipormeng electrostatic epoxy-polyester powder coat. Ang coating na ito ay naghahatid ng superior adhesion at humidity resistance, na tinitiyak angGGD Modular Fixed Type Low Voltage Switchgearpinapanatili nito ang hitsura at proteksyon ng kaagnasan kahit na sa mga tropikal o mataas na kahalumigmigan na pang-industriyang kapaligiran.

Tampok 2: Mga Transparent na Arc Barrier

Mga polycarbonate na hadlang sa pagitan ng pangunahing busbar at mga compartment ng device. Nagbibigay ng nakikita, pisikal na paghihiwalay para sa kaligtasan ng operator sa panahon ng inspeksyon, habang pinapayagan ang visual na kumpirmasyon ng kondisyon ng busbar.

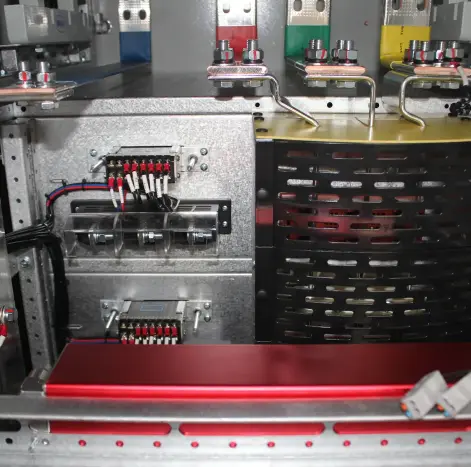

Tampok 3: Maluwag na Cable Termination Zone

● Malaking ilalim na cable compartment na may bukas na gland plate, na tinatanggap ang malaking power cable bending radii. Kasama ang mga adjustable cable clamp para mapawi ang stress sa mga de-koryenteng koneksyon.

Tampok 4: Pinagsamang Earthing Busbar

Ang tuluy-tuloy na copper earth busbar ay tumatakbo sa buong haba ng pagpupulong na may mga pre-drilled na puntos bawat cubicle. Pinapasimple ang on-site earth bonding para sa mga papasok at papalabas na circuit, na tinitiyak ang pagsunod sa system earthing.

Tampok 5: Panlabas na Handle na may Padlock Provision

Pangunahing breaker ang humahawak sa panlabas na naka-mount, nakakandado sa OFF na posisyon. Pinapagana ang ligtas na mekanikal na LOTO sa panahon ng pagpapanatili, na nagbibigay ng malinaw na visual isolation.

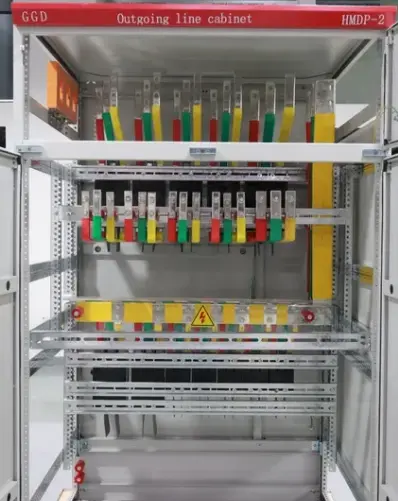

Tampok 6: Flexible na Busbar Configuration

Sinusuportahan ang top/bottom cable entry, at 3P4W o 3P5W distribution. Ang mga phase busbar ay malinaw na minarkahan ng karaniwang color coding (dilaw, berde, pula, asul para sa neutral) upang mabawasan ang mga error sa mga wiring.

Application ng Produkto

Ang GGD Modular Fixed Type Low Voltage Switchgear ay malawakang naka-deploy sa iba't ibang sektor kung saan inuuna ang maaasahang fixed distribution:

● Mga Serbisyo at Imprastraktura ng Gusali: Pamamahagi ng ilaw sa hagdanan sa mga matataas na gusaling tirahan, suplay ng kuryente para sa bentilasyon sa ilalim ng lupa, at mga kabinet ng kontrol sa ilaw ng kalye ng munisipyo.

● Industrial Auxiliary System: Mga panel ng kuryente sa silid ng compressor, mga non-critical process motor feeder sa mga planta ng semento at pinagsama-samang mga planta, at mga distribution board ng factory warehouse.

● Paggamot ng Tubig at Wastewater: Mga feeder ng motor na istasyon ng pump para sa paggamit ng hilaw na tubig at ginagamot na effluent discharge, at power supply ng kagamitan sa pagdodos ng kemikal.

● Renewable Energy: Mga AC combiner panel at auxiliary power distribution board sa ground-mounted solar farm.

● Mga Pasilidad ng Komersyal: Backup generator synchronization at distribution panels sa mga shopping mall, at HVAC chiller feeder panels sa mga istasyon ng enerhiya sa campus ng unibersidad.

● Temporary at Construction Power: Ang mga temporary power distribution box sa site at construction hoist power supply panels, kung saan ang fixed rugged construction ay nag-aalok ng mas mahusay na tibay kaysa sa mas magaan na disenyo ng panel.

Packaging at Pagpapadala

Ang bawat GGD low voltage switchgear cabinet ay protektado ng anti-rust film, foam padding at plywood export packaging. Ang cabinet base ay maaaring idisenyo para sa paghawak ng forklift ayon sa mga kinakailangan sa pagpapadala.

Packaging: stretch film, moisture-proof na proteksyon at plywood export case

Pagpapadala: FOB Ningbo, CIF pangunahing port o EXW magagamit

Pag-aayos ng cabinet: ang mga panloob na bahagi ay pinalakas bago ipadala

Mga dokumento: listahan ng packing, wiring diagram at test report kasama

Serbisyong After-Sales

Teknikal na suporta para sa pag-install at pag-commissioning

Wiring diagram at suporta sa pagguhit ng layout

Gabay sa mga ekstrang bahagi para sa mga breaker, metro at mga bahagi ng kontrol

Mga tuntunin ng warranty ayon sa nakumpirma na kasunduan sa order

Mga Madalas Itanong

Q1: Ano ang pagkakaiba sa pagitan ng GGD fixed switchgear at GCS/MNS draw-out switchgear?

Gumagamit ang GGD ng mga fixed-mounted breaker at hard-wired na koneksyon, habang ang GCS o MNS ay gumagamit ng mga withdrawable drawer unit. Ang GGD ay mas cost-effective para sa mga matatag na sistema ng pamamahagi kung saan ang mga circuit ay hindi nangangailangan ng madalas na pagpapalit.

Q2: Maaari bang i-customize ang GGD cabinet ayon sa aking single-line diagram?

Oo. Maaaring i-configure ng Lugao ang mga papasok, feeder, bus-coupler, metering at capacitor compensation cabinet ayon sa iyong electrical diagram at mga kinakailangan sa brand ng component.

Q3: Anong mga component brand ang maaaring gamitin?

Kasama sa mga karaniwang opsyon ang ABB, Schneider, Siemens, CHINT, Delixi o iba pang brand na tinukoy ng proyekto, depende sa badyet at mga teknikal na kinakailangan.

Q4: Anong mga dokumento ang ibinibigay bago ipadala?

Maaari kaming magbigay ng mga guhit ng layout, mga wiring diagram, mga ulat ng regular na pagsubok, mga listahan ng pag-iimpake at mga larawan ng produkto bago ipadala ayon sa nakumpirmang order.
