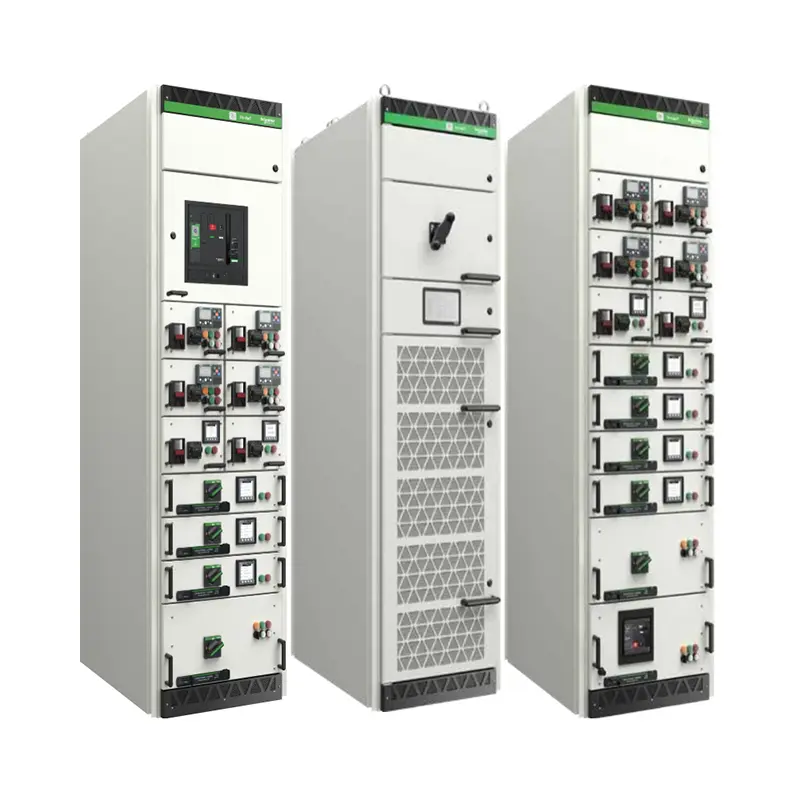

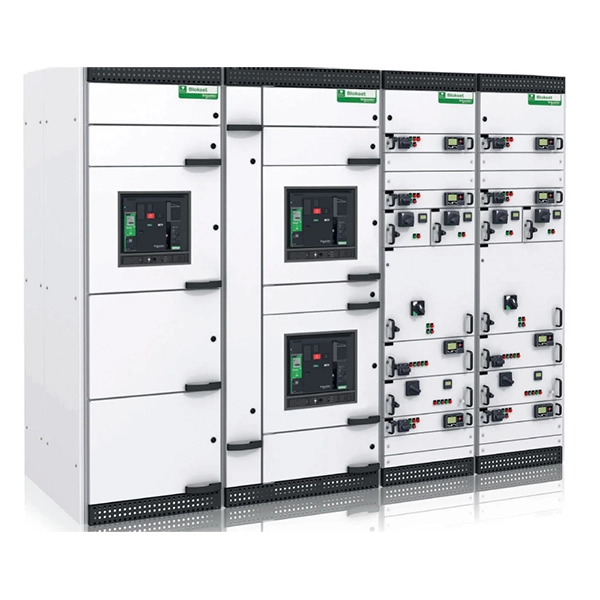

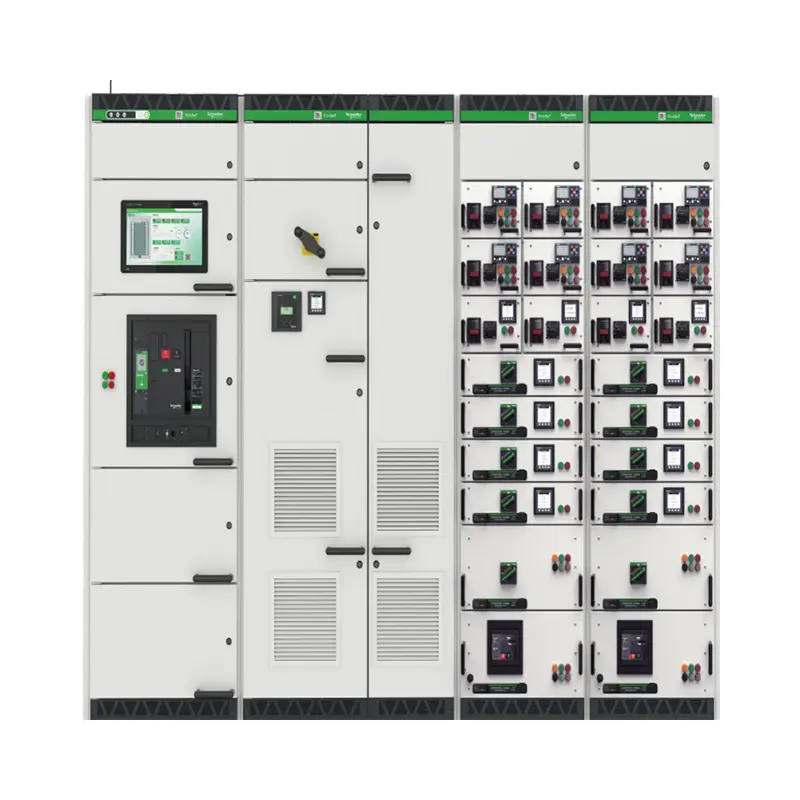

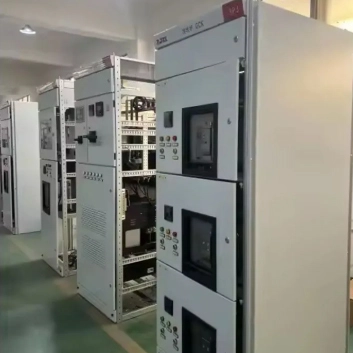

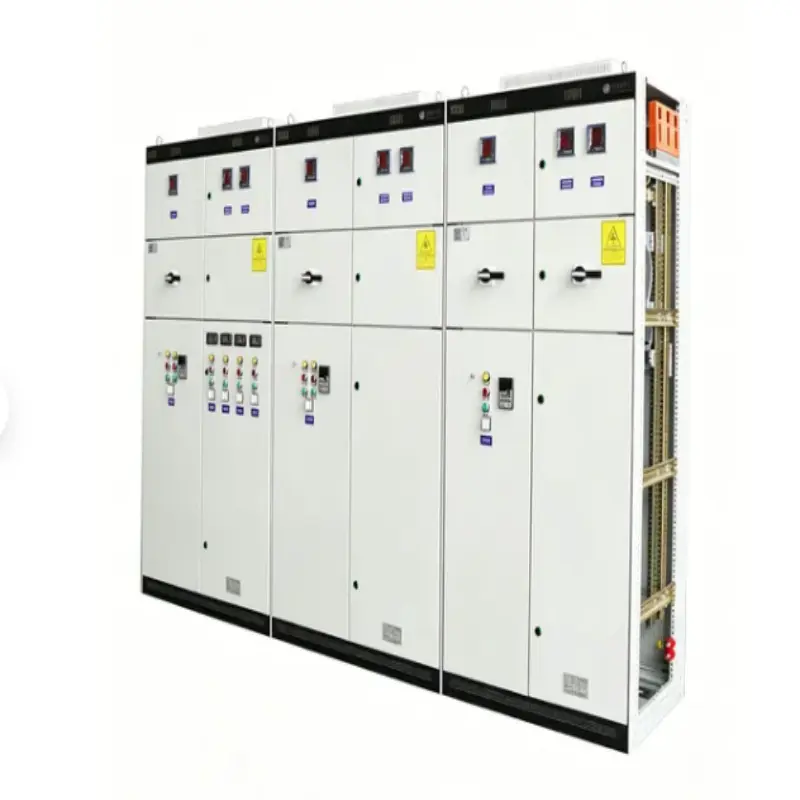

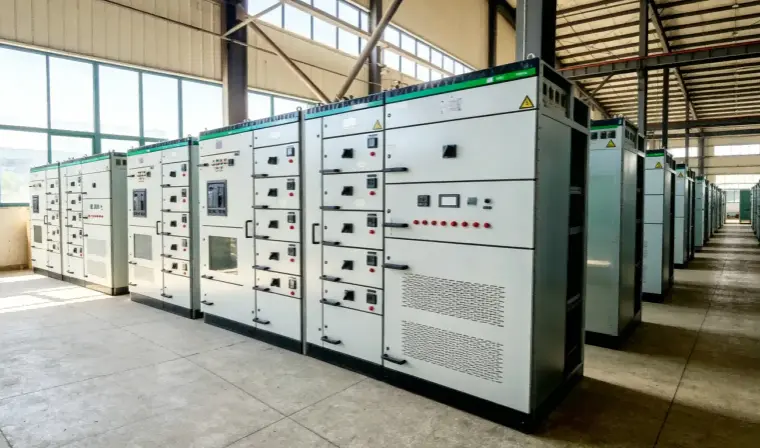

Intelligent Power Distribution Drawer-Type Panel Switchgear

Ang Intelligent Power Distribution Drawer-Type Panel Switchgear mula sa Lugao Power Co., Ltd. ay isang high-performance na low-voltage assembly na pinagsasama ang matalinong proteksyon, pagsukat, at komunikasyon. Hindi tulad ng tradisyonal na mga fixed panel, ang drawer-type na bersyon na ito ay nagbibigay-daan sa bawat circuit unit na maipasok o ma-withdraw nang hindi isinasara ang buong system. Ang bawat drawer ay naglalaman ng nakalaang circuit breaker, controller, at mga sensor. Ang "matalinong" na kakayahan ay nagmumula sa mga built-in na power quality analyzer, Modbus TCP/IP o Profibus na komunikasyon, at mga awtomatikong alerto sa pagkabigo. AngSwitchgearay angkop para sa AC 690V, 50/60Hz system, kasalukuyang rate hanggang 6300A. Nakakatugon ito sa mga pamantayan ng IEC 61439-1/2 at GB/T 7251.

Mga Tampok ng Produkto at Application (Na may Format ng Q&A)

Tinutugunan ng seksyong ito ang mga karaniwang alalahanin ng mamimili at itinatampok ang mga bentahe ng engineering ng Intelligent Power Distribution Drawer-Type Panel Switchgear.

Q1: Paano pinapabuti ng mekanismo ng drawer ang pagpapanatili?

A: Nagtatampok ang unit ng three-position drawer (konektado/test/disconnected) na may mechanical interlocks. Maaari mong palitan ang isang may sira na drawer sa loob ng 60 segundo nang hindi pinapatay ang mga katabing circuit. Ito ay isang pangunahing benepisyo ng Intelligent Power Distribution Drawer-Type Panel Switchgear para sa mga kritikal na pasilidad.

Q2: Anong mga "intelligent" na function ang built-in?

A: Real-time na boltahe, kasalukuyang, power factor, at pagsubaybay sa harmonika. Awtomatikong alarma sa overload, short circuit, o pagtaas ng temperatura. Maaaring i-export ang mga log ng data sa pamamagitan ng RS485 o Ethernet. Remote trip/close control mula sa isang central SCADA system.

Q3: Maaasahan ba ang mekanismo ng drawer pagkatapos ng maraming pagsingit?

A: Oo. Ang bawat drawer ay sinusubok para sa 5,000 mekanikal na operasyon at 1,000 elektrikal na operasyon nang walang pagkasira ng pagganap. Ang mga contact ay silver-plated na may spring-loaded pressure.

Q4: Saan maaaring mai-install ang produktong ito?

Listahan ng Aplikasyon:

1. Data Centers: Para sa mga redundant power path at minimal MTTR (Mean Time To Repair).

2. Mga Ospital: Ang mga kritikal na circuit na sumusuporta sa buhay ay nangangailangan ng walang patid na kuryente.

3. Industrial Plants: Motor control center (MCC) para sa mga conveyor, pump, at compressor.

4. Commercial Complexes: Mall lighting at HVAC distribution.

5. Renewable Energy: Solar/wind integration sa smart grid feedback.

Mga Parameter ng Produkto (Pagtutukoy)

Mga Detalye ng Produksyon (Kalidad at Paggawa)

1. Enclosure: 2.0mm cold-rolled steel plate, electro-galvanized at powder-coated (RAL 7035). Corrosion resistance >500 oras salt spray test.

2. Mekanismo ng Drawer: Mataas na katumpakan na mga riles ng gabay na may self-locking handle. IP20 finger-safe na proteksyon sa loob ng mga drawer compartment.

3. Busbar System: Mga parihabang tansong busbar (98% IACS conductivity), ganap na insulated ng heat-shrink sleeves.

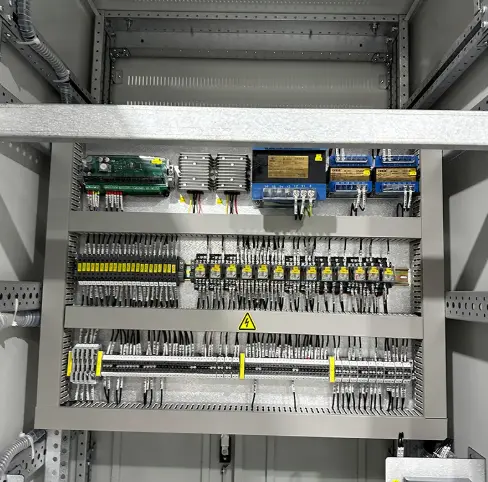

4. Mga Wiring: UL1015 o 60245 IEC certified na mga cable, na may label na may dalawahang numero at color code.

5. Pagsubok: Ang bawat pinagsama-samang yunit ay sumasailalim sa:

● Dielectric voltage withstand (3000V AC para sa 1 min)

● Pangunahin at pangalawang pagsusuri sa iniksyon

● Pagsubok sa mekanikal na operasyon ng drawer

● Pagsusuri sa pagtaas ng temperatura sa full rate na kasalukuyang

Packaging at Delivery

1. Packaging:

Ang bawat drawer ay indibidwal na nakabalot sa anti-static na PE film. Ang pangunahing panel ay protektado ng mga tagapagtanggol sa gilid at nakatali sa isang pinausok na papag na gawa sa kahoy. Ang lahat ng mga enclosure ay natatakpan ng bubble wrap at PP na tela. Ang mga panlabas na unit na may rating na IP54 ay nakakakuha ng karagdagang waterproof laminated na takip.

2. Marka ng Pagpapadala:

● ugao Power logo, numero ng order, timbang, dimensyon, at label na “Fragile–Electronic Components”.

3. Paghahatid:

● Oras ng pangunguna sa paggawa: 25–35 araw ng trabaho pagkatapos ng pag-apruba.

● Port: Shanghai / Ningbo.

● Pagpapadala: Sea freight (FCL o LCL), air freight para sa mga agarang ekstrang drawer.

Mga Madalas Itanong

Q1: Maaari ba akong bumili ng isang drawer bilang ekstrang bahagi nang hindi binibili ang buong panel?

A: Oo. Ang Lugao Power Co., Ltd. ay nagbebenta ng mga indibidwal na matatalinong drawer. Maaari kaming gumawa ng katugmang ekstrang drawer ayon sa orihinal na drawing, drawer label, circuit configuration at component model. Dapat kumpirmahin ang panghuling compatibility sa yugto ng teknikal na pagsusuri.

Q2: Sinusuportahan ba ng Intelligent Power Distribution Drawer-Type Panel Switchgear ang remote reset pagkatapos ng isang pagkakamali?

A: Oo, sa pamamagitan ng module ng komunikasyon. Ang operator ay maaaring malayuang idiskonekta, i-diagnose ang kasalanan, at muling kumonekta (kung pinapayagan ng mga lokal na code ng kaligtasan). Gayunpaman, inirerekomenda pa rin ang manu-manong inspeksyon para sa mga short-circuit na biyahe.

Q3: Ano ang maximum na bilang ng mga drawer bawat panel para sa iyong produkto?

A: Para sa 160A drawer, maaari kaming mag-install ng hanggang 24 na unit sa isang 2200mm na mataas na panel. Para sa 630A drawer, maximum na 12 units. Ang layout ay sumusunod sa Form 4b separation, ibig sabihin, ang bawat drawer ay ganap na nakahiwalay sa sarili nitong metal compartment.

Q4: Nagbibigay ka ba ng serbisyo sa pag-install at pagkomisyon?

A: Nagbibigay kami ng malayuang pagkomisyon ng video bilang pamantayan. Opsyonal: On-site na pagkomisyon ng mga inhinyero ng Lugao (mga gastos sa paglalakbay + pang-araw-araw na rate, kasama ang 1-taong warranty extension).*

Q5: Maaari mo bang isama ang mga third-party na breaker tulad ng Mitsubishi o LS?

A: Talagang. Ang drawer chassis ay idinisenyo upang tanggapin ang karamihan sa mga pangunahing brand: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT, at iba pa. Tukuyin lamang ang modelo ng breaker kapag bumili ka.

After-Sales Service at Warranty

Panahon ng Warranty: 12 buwan (1 taon) mula sa petsa ng pagpapadala.

Sa panahong ito,Lugao Power Co., Ltd.sumasaklaw sa anumang mga depekto sa pagmamanupaktura, kabilang ang mga mekanismo ng drawer, mga intelligent na controller, at mga module ng komunikasyon. Ang mga consumable (ilaw, piyus) ay hindi kasama.
