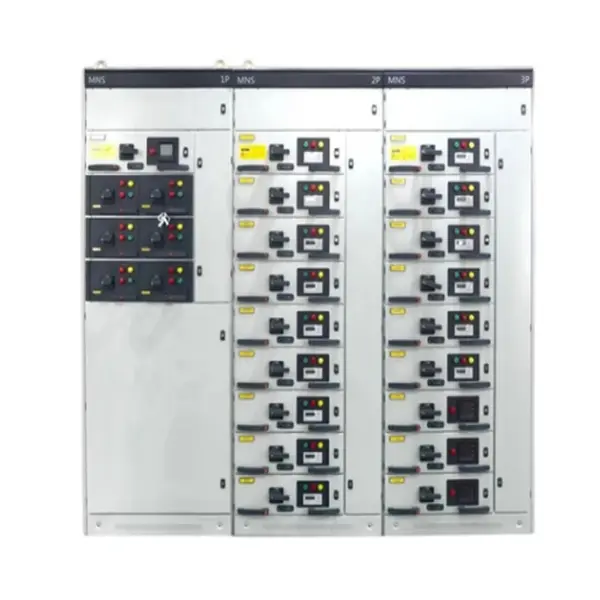

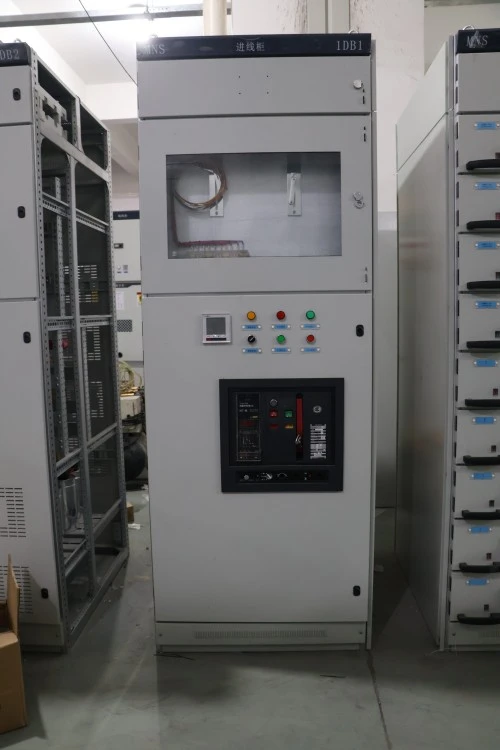

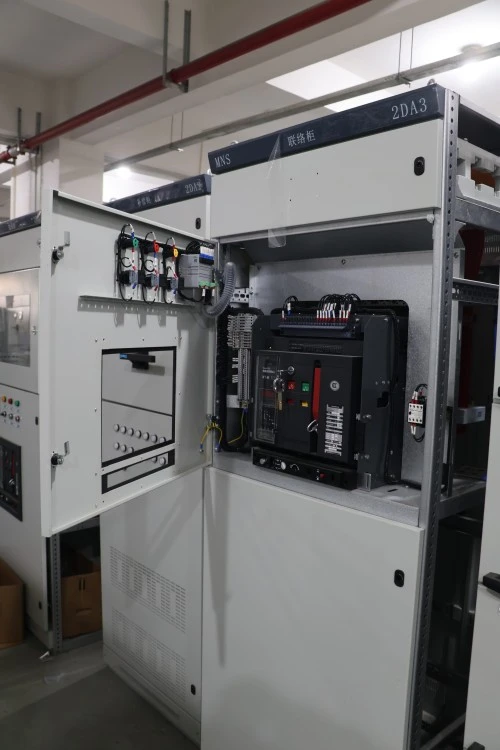

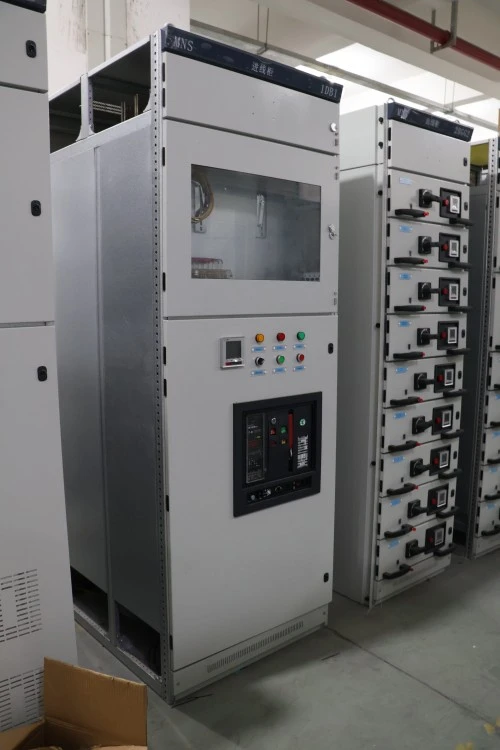

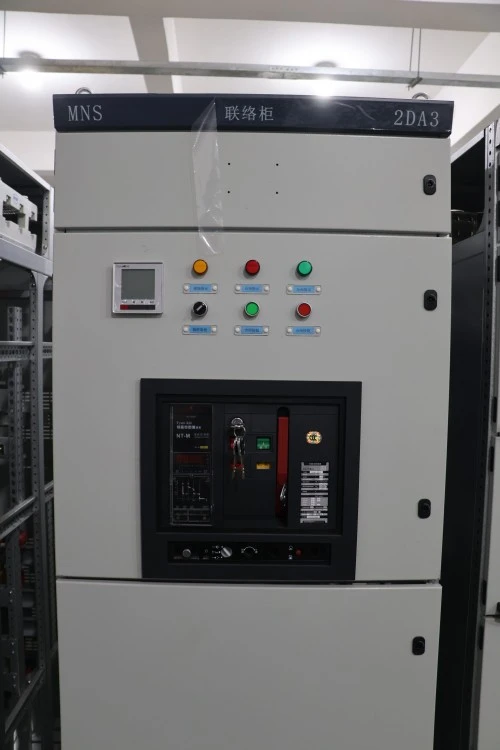

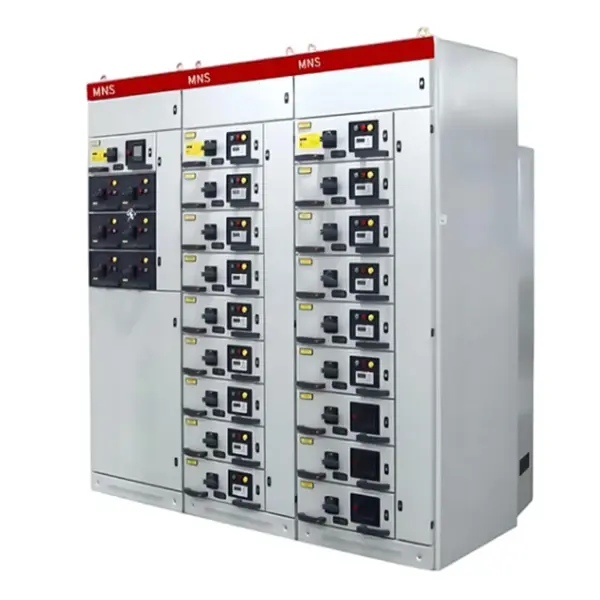

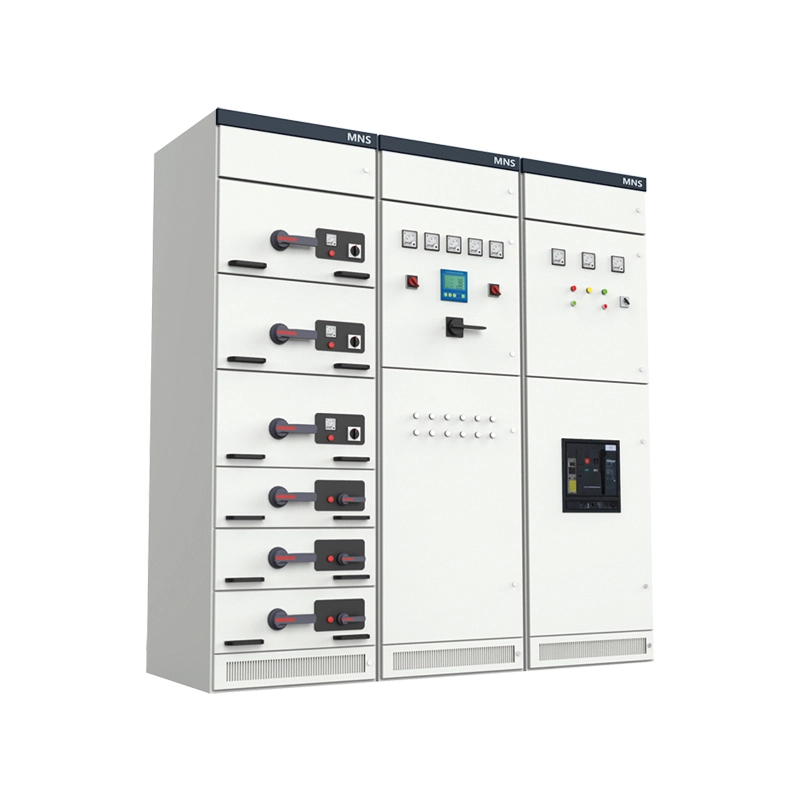

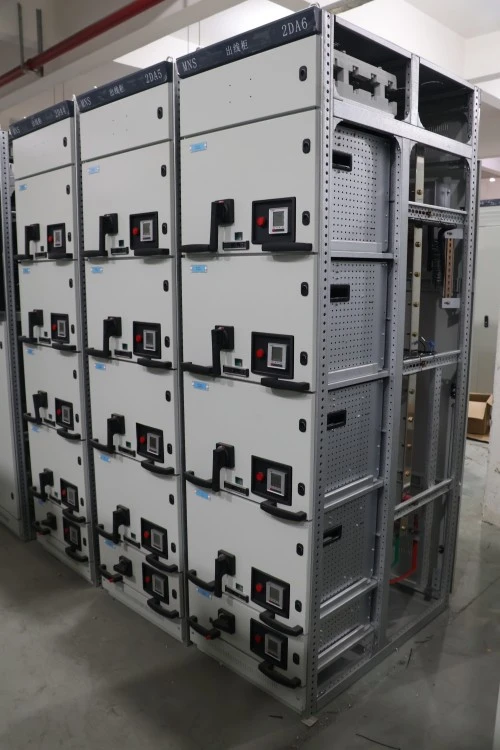

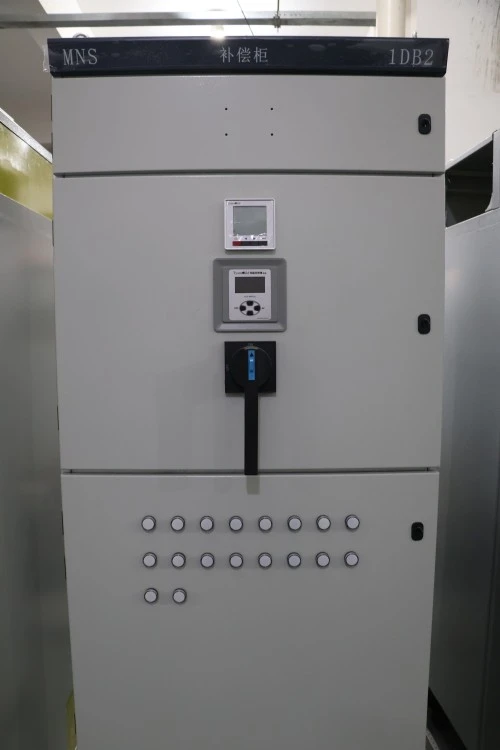

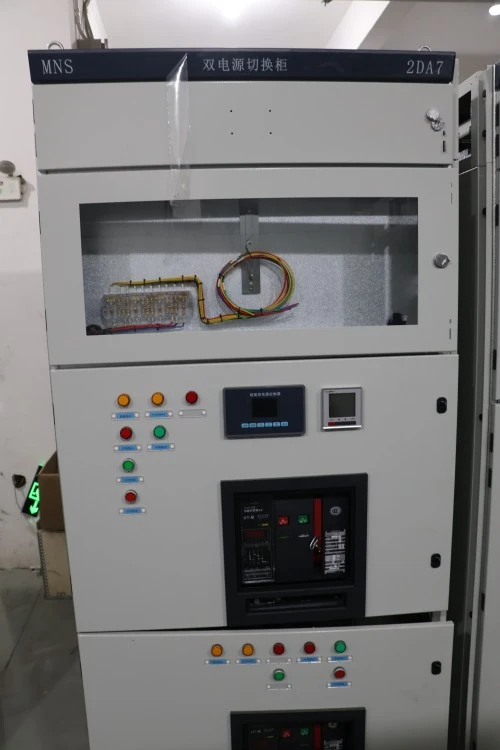

MNS Modularization Draw-out Type Switch Cabinet

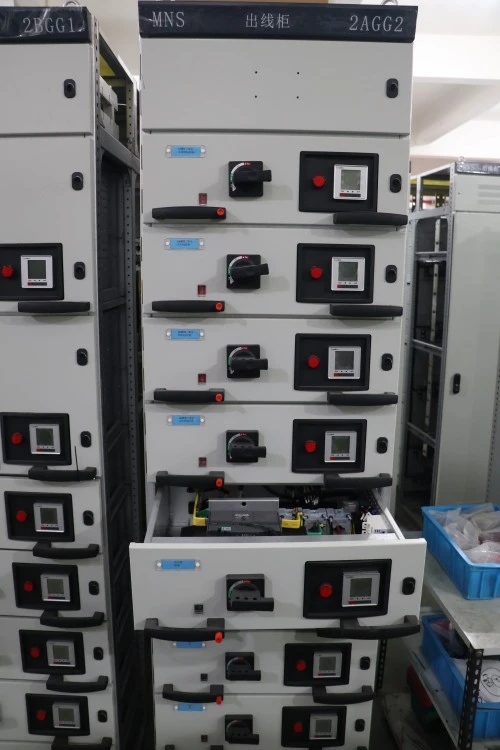

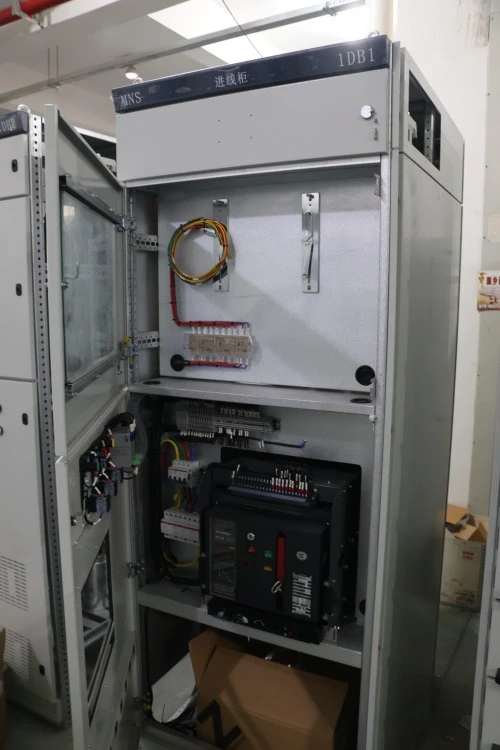

Ang MNS Modularization Draw-out type Switch Cabinet ay isangmababang boltahe (hanggang sa 690V) na nakapaloob na switchgearpagpupulong na idinisenyo ayon sa balangkas ng MNS (Modular Network System). Ang bawat functional unit – tulad ng motor starter, feeder breaker, o power supply module – ay nakalagay sa isang indibidwal na draw-out cassette na maaaring ipasok, bawiin, o palitan nang hindi isinasara ang buong system. Ang cabinet ay nagsisilbi ng tatlong pangunahing function: power distribution (feeding multiple sub-circuits), motor control (start, stopping, protecting motors), at system protection (short-circuit, overload, at ground fault isolation). Sa madaling salita, isa itong plug-and-play na power management center para sa mga pasilidad na pang-industriya at komersyal.

Mga Bentahe ng Produkto

Mga Tampok ng Produkto

Hindi tulad ng mga generic na withdrawable cabinet, kasama sa MNS Modularization Draw-out type Switch Cabinet ang mga natatanging feature na ito:

Mga Parameter ng Produkto

Application ng Produkto (Mga Sitwasyon)

Ang MNS Modularization Draw-out type Switch Cabinet ay malawakang naka-deploy sa:

● Industrial plants: Automotive assembly lines, food & beverage production, chemical batch processing

● Commercial complex: Mga shopping mall, matataas na gusali ng opisina, mga ospital

● Imprastraktura: Water treatment plant, pumping station, airport baggage handling system

● Mga data center: Low-voltage main distribution board (LVMDB) at remote power panels (RPP)

● Renewable energy: Solar farm inverters, wind turbine auxiliary power supply

● Marine at offshore: Shipboard power distribution

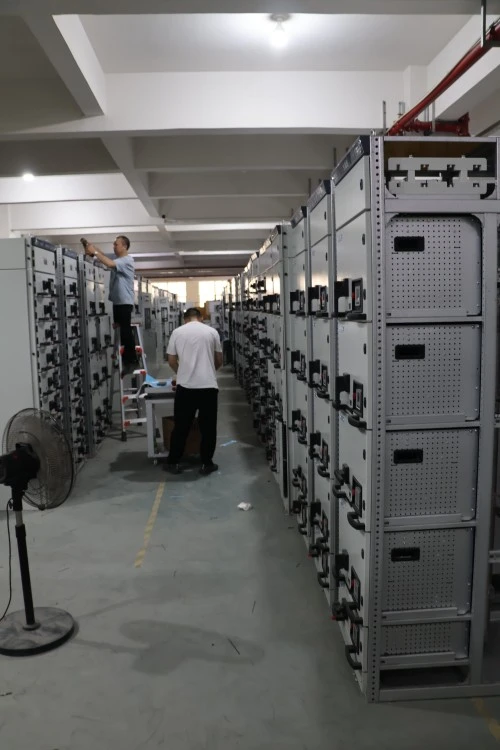

Mga Detalye ng Produksyon

● Lugao Power Co., Ltd.gumagawa ng bawat MNS Modularization Draw-out type Switch Cabinet nang may katumpakan:

● Enclosure material: 2.0mm makapal na cold-rolled na bakal, ganap na hinangin na frame na may IP40 standard (IP54 opsyonal). Ang kapal ng powder coating ≥80μm, RAL 7035 light grey.

● Sistema ng Busbar: Mga parihabang copper bar (98% IACS conductivity) na may mga pinagsanib na tin-plated. Ang lahat ng mga busbar ay ganap na insulated gamit ang heat-shrinkable sleeves (pula, dilaw, asul, kulay abo para sa neutral).

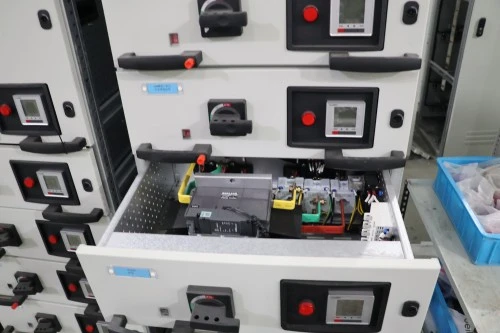

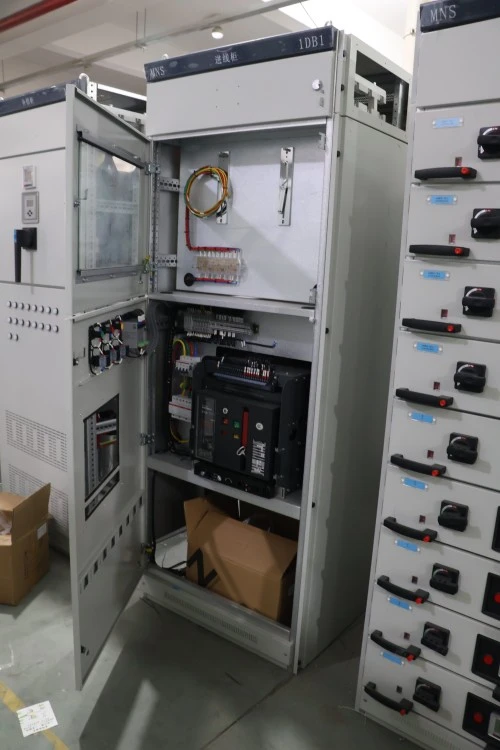

● Drawer cradle: Binuo mula sa 2.5mm zinc-coated steel na may self-lubricating nylon rollers. Drawer insertion/extraction force ≤150N pagkatapos ng 500 cycle.

● Mga nakapirming contact: Silver-alloy tipped, spring-loaded na disenyo. Na-rate para sa 2,000 insertion nang walang pagkasira ng performance.

● Mga pangalawang contact: 24-pin plug-and-socket na silver-plated na mga connector. Idinisenyo para sa 10,000 mating cycle.

● Pagkakakilanlan ng drawer: Lalagyan ng label na nauukit ng laser sa bawat harap ng drawer. Opsyonal ang QR code para sa pagsubaybay sa digital asset.

● Factory testing: Ang bawat functional unit ay sumasailalim sa kumpletong wiring check, dielectric strength test (2.5kV para sa 1 minuto), at temperature rise test (sa 1.1x rate current). Ang mga ulat sa pagsubok ay kasama sa kargamento.

Sertipikasyon at Pagtitiyak ng Kalidad

Sinusunod ni Lugao ang mga pamamaraan ng pamamahala ng kalidad na nakabatay sa ISO para sa paggawa ng switchgear. Para sa mga order ng proyekto, maaari kaming magbigay ng mga dokumento sa inspeksyon, mga ulat ng regular na pagsubok at mga larawan ng produkto bago ipadala ayon sa nakumpirma na teknikal na kasunduan.

• Sistema ng pamamahala ng kalidad ng ISO 9001
• ISO 14001 na sistema ng pamamahala sa kapaligiran

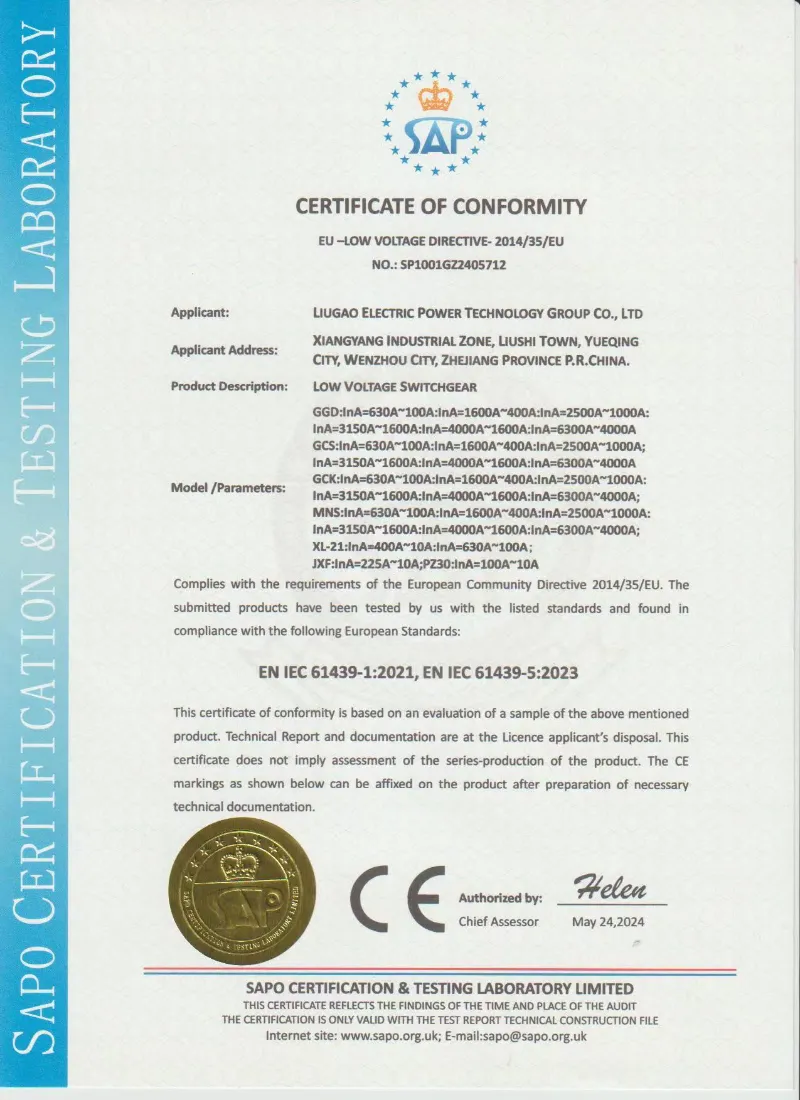

• IEC 61439-1/2 batay sa disenyo at pagsubok
• Ulat ng regular na pagsubok bago ipadala
• Available ang mga larawan ng factory inspection kapag hiniling

Packaging, Pagpapadala at After-Sales

Packaging at Pagpapadala

● Indibidwal na drawer packaging: Anti-static na bubble wrap sa loob ng corrugated box, na may label na circuit diagram at rating.

● Pangunahing cabinet packaging: Stretch film + VCI paper + plywood export crate (15mm kapal). Lahat ng crate base ay nilagyan ng mga forklift pocket.

● Termino sa pagpapadala: FOB Ningbo, CIF major port, o EXW.

● Lead time: 20 araw ng trabaho para sa mga karaniwang configuration.

Serbisyong After-Sales

● Panahon ng warranty: 12 buwan mula sa petsa ng pag-commissioning (maximum na 18 buwan mula sa pagpapadala).

● Libreng remote na teknikal na suporta sa pamamagitan ng video call o email (tugon sa loob ng 4 na oras ng negosyo).

Mga FAQ:

Q1: Ano ang pagkakaiba sa pagitan ng 8E/2, 8E, at 16E drawer?

A: Ang mga ito ay tumutukoy sa mga module ng taas ng drawer: 8E/2 = 100mm (kalahating module), 8E = 200mm (buong module), 16E = 400mm (double module). Kung mas malaki ang drawer, mas mataas ang pinapayagang kasalukuyang rating at mas maraming pangalawang terminal ang magagamit.

Q2: Maaari ko bang palitan ang isang drawer nang hindi dinidiskonekta ang papasok na supply?

A: Oo. Ito ay isang pangunahing tampok ng MNS Modularization Draw-out type Switch Cabinet. Ilipat ang drawer sa nakahiwalay na posisyon (puting hawakan), i-unlock at hilahin ito palabas. Ang pangunahing bus ay nananatiling may lakas. Gayunpaman, palaging idiskonekta muna ang load side.

T3: Ang kabinet ba ay may kasamang sistema ng pagsubaybay sa temperatura?

A: Hindi kasama sa mga karaniwang unit ang pagsubaybay, ngunit nag-aalok kami ng mga opsyonal na smart drawer na may mga naka-embed na PT100 sensor at isang central display unit na nagpapakita ng mga temperatura ng busbar at drawer.

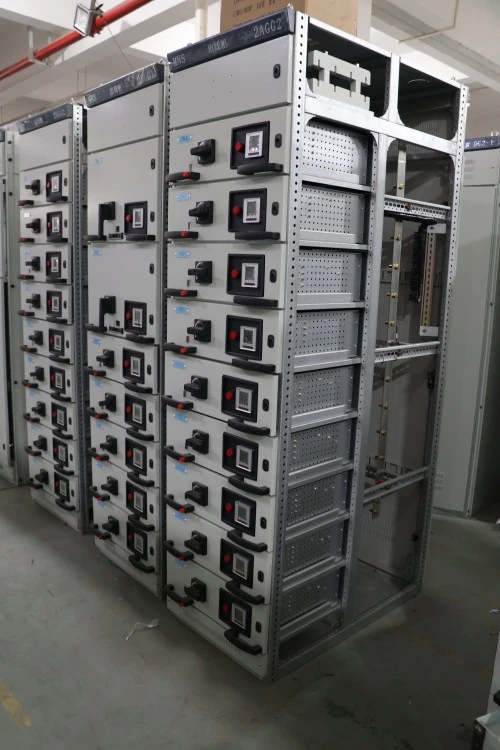

Q4: Maaari bang palawigin ang cabinet sa ibang pagkakataon nang hindi pinapalitan ang mga kasalukuyang seksyon?

A: Oo. Ang bawat patayong seksyon ay mekanikal at elektrikal na dinisenyo para sa gilid na koneksyon. Maaari kang mag-bolt ng karagdagang cubicle sa magkabilang dulo at ikonekta ang mga busbar gamit ang mga ibinigay na expansion kit.
