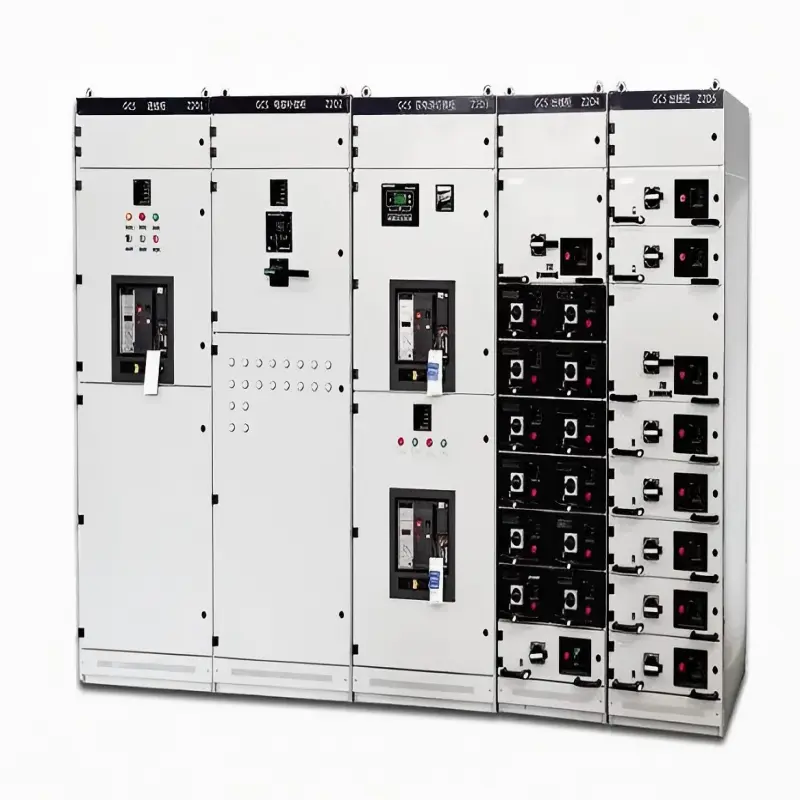

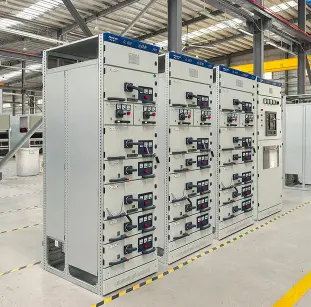

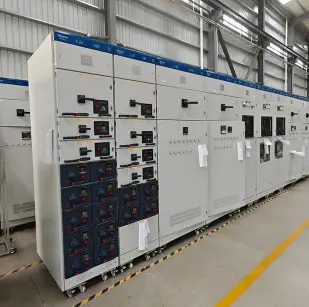

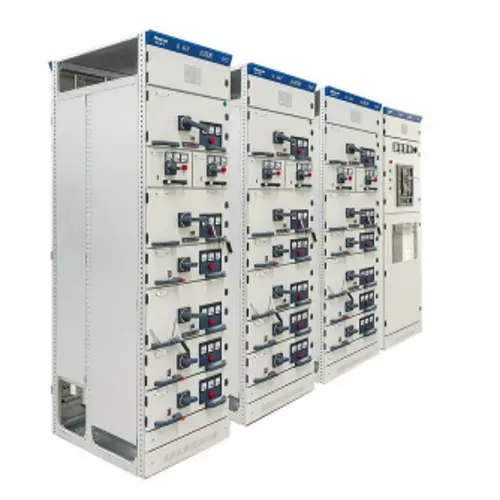

MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Ang MCS Low Voltage Intelligent Drawer Cabinet Switchgear ay isangmababang boltahe (hanggang sa 690V AC) na nakapaloob na switchgearpagpupulong na idinisenyo para sa matalinong pamamahagi ng kapangyarihan at kontrol ng motor. Ang bawat functional unit–kabilang ang mga feeder breaker, motor starter, capacitor switching modules, at instrumentation units–ay nakalagay sa isang fully withdrawable steel drawer na nakasaksak sa isang fixed cradle na may self-aligning primary at secondary contacts.

Ano ang ginagawa nito?

● Ligtas na namamahagi ng kuryente sa maraming downstream circuit

● Kinokontrol ang mga motor (start, stop, reverse, speed regulation sa pamamagitan ng soft starter o VFDs)

● Pinoprotektahan ang kagamitan na may short-circuit, overload, at ground fault na koordinasyon

● Lokal na sinusubaybayan ang data ng enerhiya sa pamamagitan ng built-in na LCD sa bawat drawer o malayuan sa pamamagitan ng RS485/Modbus/Ethernet IP

● Nagbibigay ng mga predictive na alerto sa pagpapanatili kapag natukoy ang pagkasira ng contact, pagtaas ng temperatura, o abnormal na posisyon ng drawer

Sa esensya, binabago ng cabinet na ito ang isang tradisyunal na switchboard na may mababang boltahe sa isang matalino, nakakausap, at napapanatiling asset.

Mga Parameter ng Produkto

Mga Tampok at Aplikasyon ng Produkto

Mga Pangunahing Tampok ng MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Mga Karaniwang Aplikasyon

● Mga sentro ng data – real-time na pagsubaybay sa feeder at pagpapatakbo ng remote breaker

● Mga Ospital – mabilis na pagpapalit ng drawer nang hindi naaapektuhan ang mga kritikal na pagkarga

● Water treatment plant – mataas na humidity tolerance na may mga anti-condensation heaters

● Paggawa ng sasakyan – motor na nagsisimula sa predictive wear indication

● Commercial high-rises – sub-metering ng enerhiya bawat nangungupahan sa pamamagitan ng drawer

Mga Detalye ng Produksyon

Ang bawat MCS Low Voltage Intelligent Drawer Cabinet Switchgear mula sa Lugao Power Co., Ltd. ay binuo nang may katumpakan at pansin sa detalye:

● Paggawa ng enclosure: 1.5mm hanggang 2.0mm na bakal na pinahiran ng zinc, ganap na hinangin na frame. Powder coating RAL 7035, pinakamababang kapal 70μm. Salt spray test ≥400 oras bawat ISO 9227.

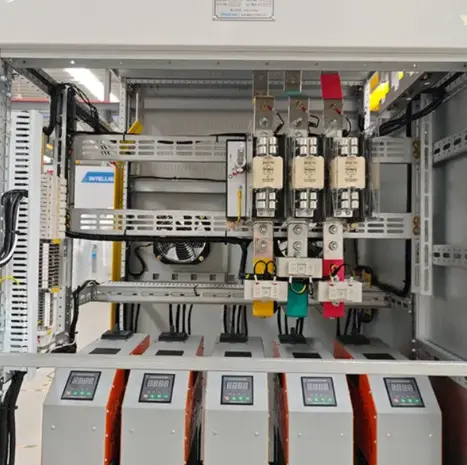

● Busbar system: High-conductivity ETP copper (99.9% purity). Ang lahat ng joints ay silver-plated (8μm minimum). Ang mga busbar ay ganap na na-insulated na may mga heat-shrinkable na manggas na na-rate para sa 1000V.

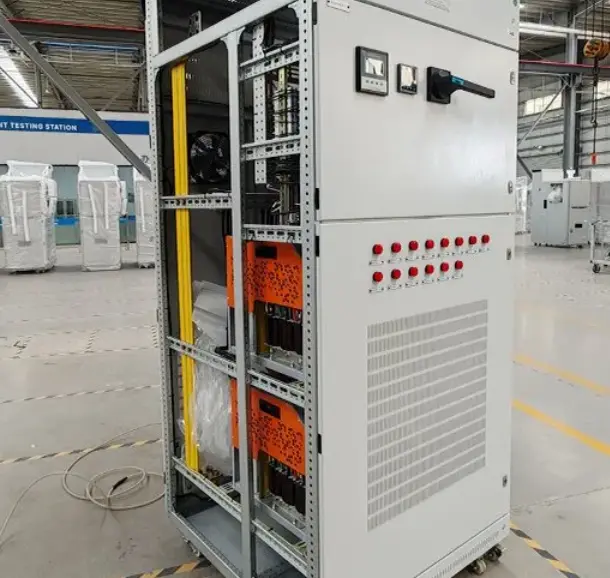

● Drawer chassis: Binuo mula sa 2.5mm cold-rolled steel na may corrosion-resistant passivation. Ginagarantiyahan ng self-lubricating polymer guide rails ang makinis na paggalaw para sa>5,000 na mga cycle.

● Pangunahing contact: Copper-tungsten alloy na mga tip sa isang spring-loaded na braso. Silver-plated na contact surface. Na-rate para sa 3,000 mga pagpapatakbong elektrikal nang walang muling pag-plating.

● Pangalawang contact: 24-pin silver-plated plug-in connector na may gold-flashed pins. Contact resistance <1mΩ. Na-rate para sa 10,000 insertion/extraction cycle.

● Smart electronics: Industrial-grade na mga bahagi na may rating na -25°C hanggang +85°C. Ang bawat drawer controller ay sumasailalim sa 72-hour burn-in at pagkakalibrate na masusubaybayan sa mga pambansang pamantayan.

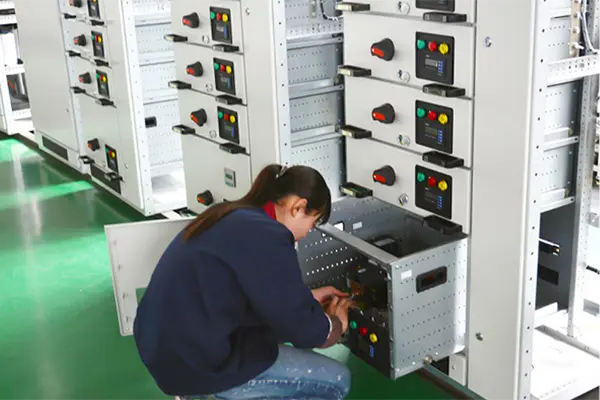

● Pagsusuri sa pabrika: Ang bawat unit ay sumasailalim sa dielectric test (2.5kV/min), pagsubok sa pagtaas ng temperatura (sa 1.1x rate na kasalukuyang), at pagsubok sa functional na komunikasyon. Na-archive ang mga ulat ng pagsubok sa loob ng 15 taon.

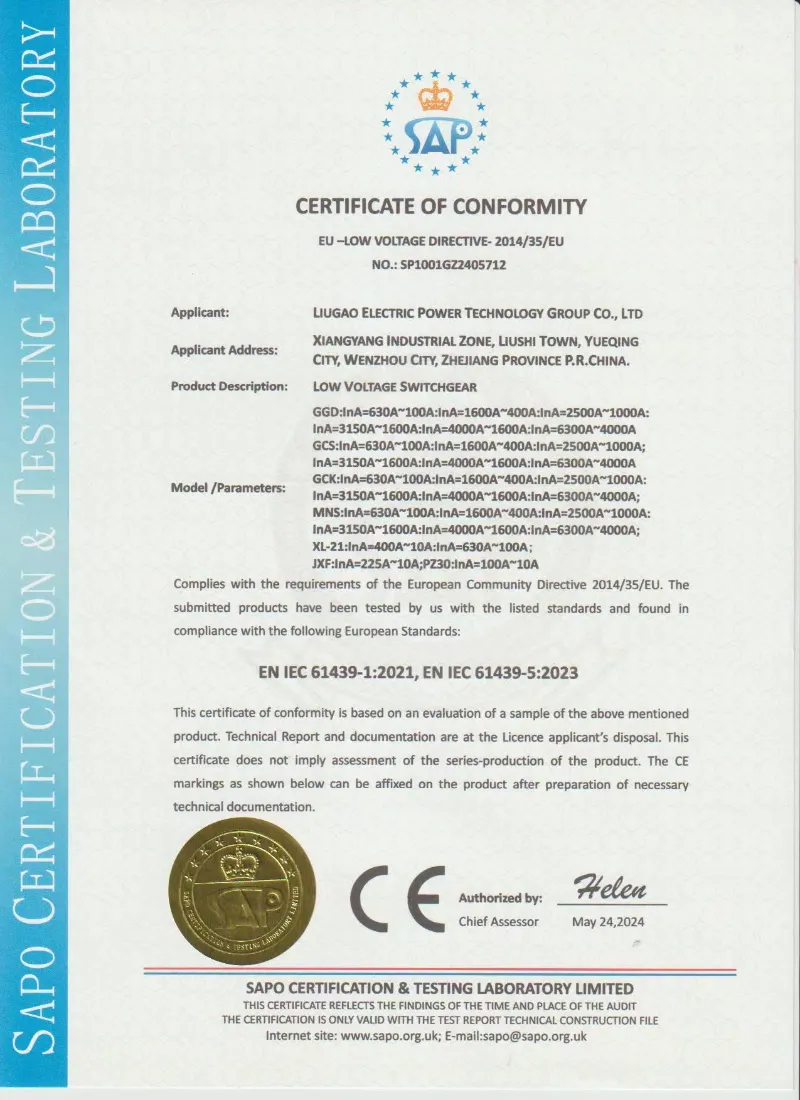

Certification at Quality Assurance – Bakit Pumili ng Lugao?

Bakit Pumili ng Lugao Power?

Mga Pagpipilian sa Pag-customize

Mga Madalas Itanong

Q1: Nakaligtas ba ang onboard memory ng drawer sa pagkawala ng kuryente?

A: Oo. Ang non-volatile na FRAM chip ay nagpapanatili ng data nang hindi bababa sa 10 taon nang walang panlabas na kapangyarihan. Ang mga oras ng pagtakbo, mga log ng kaganapan, at data ng pagsusuot ng contact ay pinapanatili.

Q2: Bukas ba o pagmamay-ari ang protocol ng komunikasyon?

A: Bukas. Gumagamit kami ng karaniwang mga rehistro ng Modbus RTU/TCP (nakadokumento sa aming manwal). Maaari kang kumonekta sa anumang third-party na SCADA, PLC, o BMS nang walang karagdagang mga lisensya ng gateway.

Q3: Ano ang mangyayari kung nabigo ang temperature sensor ng drawer?

A: Iuulat ng controller ang "Sensor Fault" sa LCD ng drawer at sa pamamagitan ng komunikasyon. Ang mekanikal na operasyon ay nananatiling hindi apektado. Maaaring mag-install ng kapalit na sensor kit sa loob ng wala pang 5 minuto nang walang pag-aalis ng drawer.

Q4: Maaari ba akong mag-order ng mga ekstrang drawer nang walang pangunahing circuit breaker?

A: Oo. Tinatawag namin itong "empty smart drawer shell" - kabilang dito ang chassis, pangalawang contact, memory chip, at monitoring electronics ngunit walang pangunahing breaker. Maaari mong i-install ang iyong sariling ginustong breaker sa ibang pagkakataon.

Q5: Mababago ba ang isang taong warranty?

A: Oo. Nag-aalok kami ng plano sa pagpapalawig ng warranty para sa mga taon 2 at 3.
