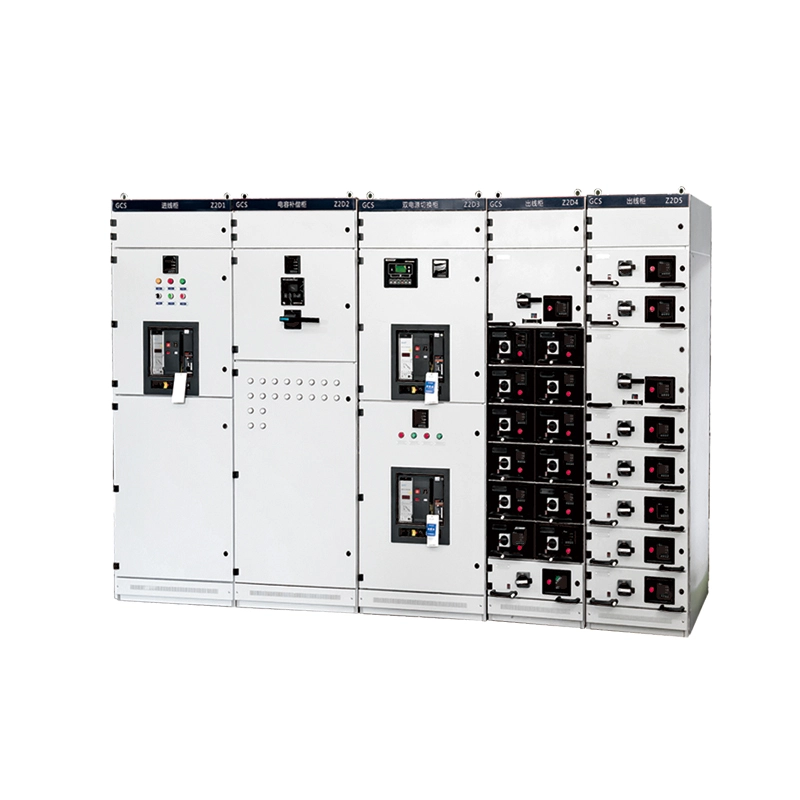

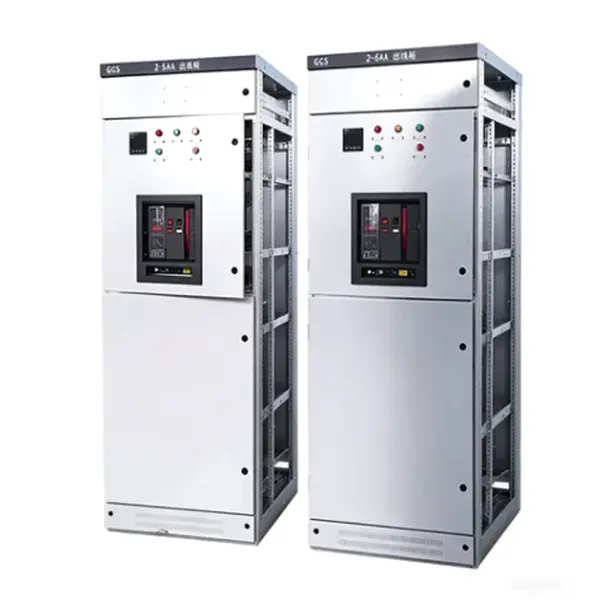

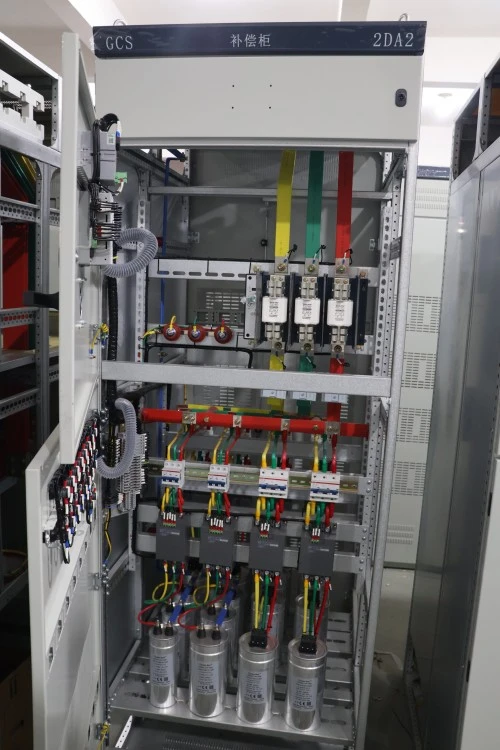

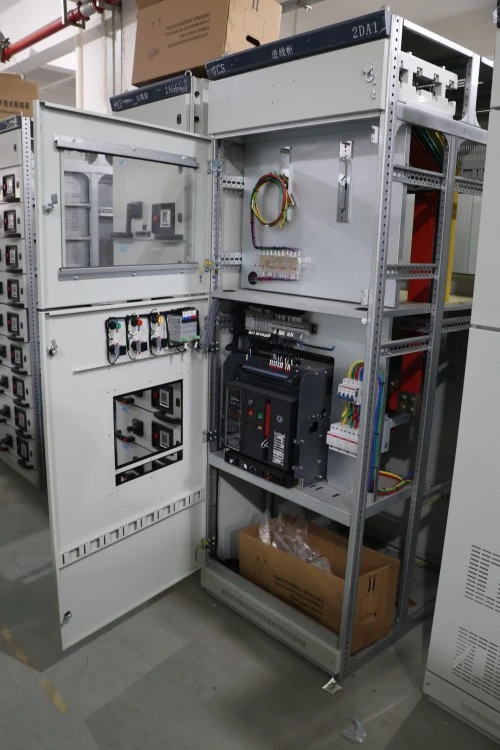

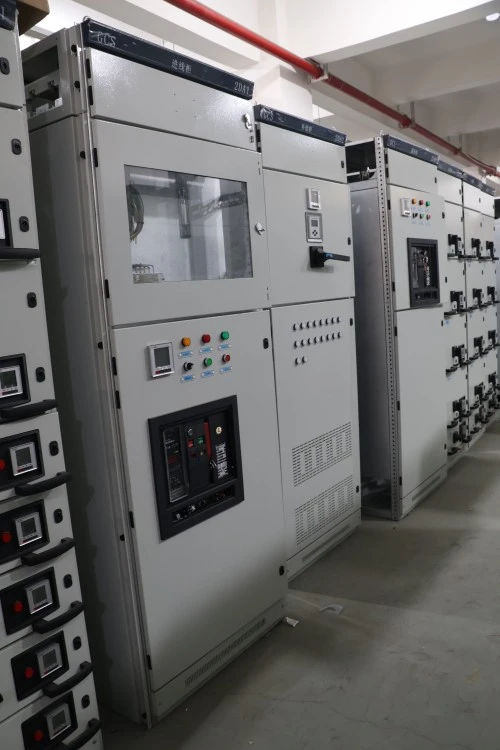

GCS Draw-out Type Low Voltage Panel Switchgear

Ang GCS Draw-out type Low Voltage Panel Switchgear ay isang advanced na nakapaloob na switchgear assembly na meticulously engineered para sa power reception, distribution, at intelligent na kontrol ng motor sa tatlong-phase na AC industrial system na tumatakbo sa rated voltages hanggang 400V (na may insulation ratings na umaabot sa 1000V) at horizontal main busbar rated currents hanggang 4000A. Bilang pangunahing backbone ng mga modernong low-voltage power distribution centers, ang GCS Draw-out type Low Voltage Panel Switchgear na ito ay nagsasama ng isang komprehensibong suite ng pangunahin at pangalawang bahagi—kabilang ang mga air circuit breaker (ACBs), molded case circuit breaker (MCCBs), contactor, thermal overload relay, programmable logic controllers (PLCs), at multifunctional na mga digital na unit na naka-drawing na metro.

Parameter ng Produkto (Pagtutukoy)

Nasa ibaba ang talahanayan ng teknikal na detalye para sa karaniwang uri ng GCS Draw-out Low Voltage Panel Switchgear.

Rated Frequency 50Hz / 60Hz Applicable Standards IEC 61439-1/2, GB/T 7251 Installation Indoor, floor-standing Drawer Position Connected, Test, Disconnected at Withdraw positions Cable Entry Top o bottom cable entry Busbar Material Copper o aluminum ayon sa configuration ng proyekto Ambient Temperatura o proyekto 45°C Altitude Temperature -45°C ≤2000m standard, mas mataas na altitude na makukuha sa pamamagitan ng pagkumpirma ng disenyo.

Tampok at Application ng Produkto

Q1: Ano ang mga namumukod-tanging feature ng GCS Draw-out na Low Voltage Panel Switchgear na ito?

A: Ang GCS Draw-out type Low Voltage Panel Switchgear ay nailalarawan sa pamamagitan ng mataas na interchangeability at kaligtasan nito. Ang mga functional na drawer na may parehong rating ay ganap na mapapalitan, na inaalis ang mga error sa mga kable sa panahon ng emergency na pagpapalit. Nagtatampok din ito ng tumpak na mekanikal na interlock na mekanismo na mahigpit na nagpapatupad ng "Off-Position-Test-On" na pagkakasunud-sunod, na pumipigil sa mga operator na kumonekta o magdiskonekta ng mga circuit sa ilalim ng pagkarga. Bukod pa rito, tinitiyak ng advanced na disenyo ng bentilasyon ang epektibong pag-alis ng init para sa mga high-current circuit.

Q2: Aling mga sitwasyon ang pinakaangkop para sa switchgear na ito?

A: Ang ganitong uri ng GCS Draw-out na Low Voltage Panel Switchgear ay angkop na angkop para sa mga sektor na nangangailangan ng walang patid na kuryente at mabilis na pagbawi ng fault. Kasama sa mga karaniwang aplikasyon ang mga petrochemical refinery (para sa pump at compressor control), malalaking manufacturing plant (automated production lines), power plant auxiliary system, urban rail transit, at commercial tower substation. Ginagawa nitong mas pinipiling pagpipilian ang draw-out na disenyo nito para sa anumang mission-critical na kapaligiran kung saan dapat mabawasan ang downtime.

Mga Detalye ng Produksyon

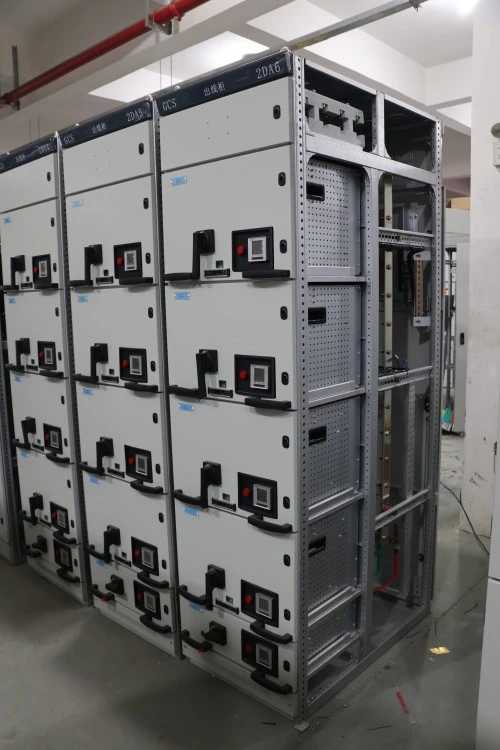

1. Paggawa ng Cabinet Frame – Precision-Engineered Structure

Ang enclosure ng Lugao Power's GCS Draw-out type Low Voltage Panel Switchgear ay nagsisimula sa mataas na kalidad na cold-rolled steel sheets, na pinili para sa kanilang superior flatness at structural integrity. Ang lahat ng mga panel ng bakal ay pinoproseso sa pamamagitan ng imported na CNC turret punching at bending centers, na nakakamit ang katumpakan ng anggulo ng baluktot sa loob ng ±0.5° at ang katumpakan ng posisyon ng butas sa loob ng ±0.1mm. Pagkatapos mabuo, ang frame ay sumasailalim sa multi-stage surface treatment: degreasing, acid pickling, phosphating, at electrostatic epoxy powder coating, pagkatapos ay i-bake sa 180–200°C upang bumuo ng matigas at corrosion-resistant na finish. Ang naka-assemble na cabinet ay nakakamit ng IP30 hanggang IP40 na proteksyon, na epektibong pinoprotektahan ang mga panloob na bahagi mula sa alikabok, kahalumigmigan, at hindi sinasadyang pagkakadikit.

2. Busbar System – High-Conductivity Copper Core

Lahat ng pangunahing, patayo, at branch na busbar ay gawa mula sa 99.95% purity electrolytic copper (T2 grade), na tinitiyak ang conductivity ≥ 98% IACS. Ang mga ibabaw ng busbar ay tumatanggap ng multi-layer treatment—alinman sa tin-plated, silver-plated, o natatakpan ng high-voltage-grade heat-shrink insulation sleeving—upang maiwasan ang oksihenasyon at mapahusay ang thermal dissipation. Ang bawat busbar joint ay hinihigpitan ng mga naka-calibrate na torque tool at minarkahan para sa traceability, na inaalis ang mga lokal na hot spot na maaaring makompromiso ang pangmatagalang pagiging maaasahan.

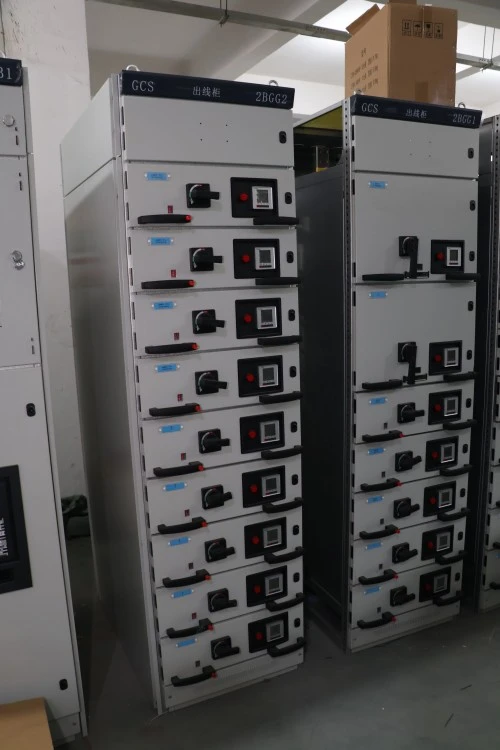

3. Drawer Assembly – Ang "Three-Pass" Tuning Procedure

Ang bawat draw-out functional unit ay sumasailalim sa aming eksklusibong three-pass slide tuning:

1: Ang mga riles ng gabay ay manu-manong nilagyan at inaayos para sa paunang pagkakahanay.

2: Ang drawer ay ipinasok at binawi sa ilalim ng mga kondisyong walang load upang ma-verify ang mekanikal na kinis at pagkakaugnay ng latch.

3: Sa ilalim ng electrical continuity testing, ang drawer ay iniikot nang maraming beses habang sinusubaybayan ang pangunahin at pangalawang plug-in contact resistance. Ang mga unit lang na nakakatugon sa aming smooth-operation threshold ang naaprubahan.

Ang mahigpit na pamamaraang ito ay nagsisiguro na ang bawat drawer ay dumadausdos nang walang kahirap-hirap at nagpapanatili ng perpektong electrical contact sa buong saklaw ng paglalakbay nito.

4. Mga Pakikipagkumpitensya - Mas Tighter Tolerances at Superior Contacts

Kung ikukumpara sa mga karaniwang alternatibo sa merkado, ang mga bentahe sa pagmamanupaktura ng Lugao Power ay nahahawakan at nasusukat:

Guide-Track Tolerance Control: Pinapanatili namin ang drawer mechanism gap sa ±0.5mm (pangkaraniwan sa industriya ay ≥±1.0mm). Pinipigilan ng mas mahigpit na pagpapaubaya na ito ang drawer mula sa pag-vibrate o sagging sa panahon ng operasyon, direktang inaalis ang pangunahing sanhi ng pagkasira ng pangunahing contact at sobrang init.

Pilak-Plated Pangunahing Konektor: Lahat ng plug-in na contact ay gawa sa tansong haluang metal at tinapos sa isang silver plating layer na ≥6μm ang kapal. Ang mas mababang contact resistance ng Silver at mahusay na mga katangian ng anti-oxidation ay makabuluhang binabawasan ang pagkawala ng kuryente sa mga punto ng koneksyon, na nagpapahusay sa buong GCS Draw-out type Low Voltage Panel Switchgear na pangmatagalang thermal stability at energy efficiency.

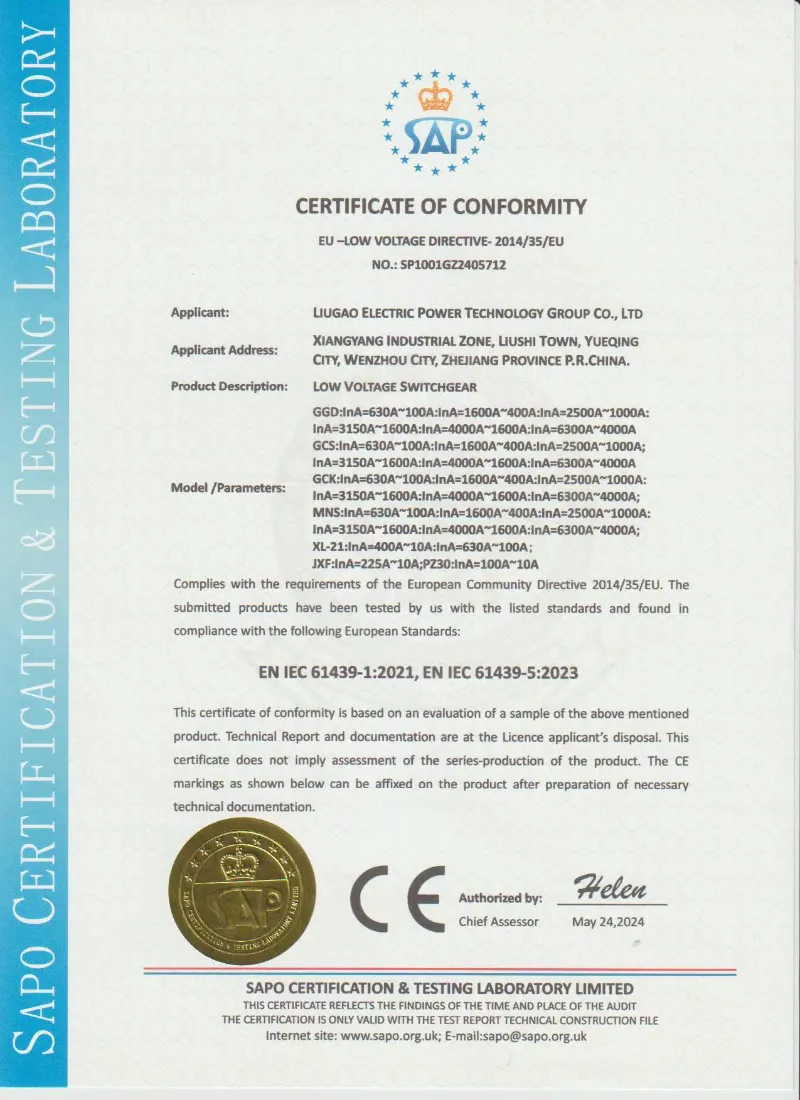

Sertipikasyon at Pagtitiyak ng Kalidad

Gumagawa ang Lugao ng GCS draw-out type low voltage switchgear ayon sa mga teknikal na kinakailangan ng proyekto at naaangkop na low voltage switchgear standards tulad ng IEC 61439-1/2 at GB/T 7251. Maaaring magbigay ng regular na inspeksyon at mga ulat sa pagsubok bago ipadala ayon sa nakumpirmang teknikal na kasunduan.

• IEC 61439-1/2 batay sa disenyo at pagsubok
• GB/T 7251 batay sa pagmamanupaktura at inspeksyon
• Ang dalas ng kapangyarihan ay makatiis sa pagsubok
• Pagsubok sa paglaban sa pagkakabukod
• Pagsubok sa mekanikal na operasyon para sa mga yunit ng drawer
• Inspeksyon ng interlock function
• Secondary wiring at functional operation test
• Busbar connection torque inspeksyon
• Ulat ng regular na pagsubok bago ipadala
• Available ang mga larawan ng factory inspection kapag hiniling



Packaging, Shipping at After-sales Service

Packaging at Pagpapadala:

Bawat GCS Draw-out type Low Voltage Panel Switchgear ay unang binalot ng PE film upang itaboy ang kahalumigmigan at alikabok, pagkatapos ay ibinalot sa fumigated, heavy-duty na mga kahoy na crates na pinatibay ng mga strap ng bakal. Gumagamit kami ng vacuum-sealed na packaging para sa mga sensitibong bahagi ng elektroniko at ganap na naka-encapsulated na mga proteksiyon na sulok upang maiwasan ang pinsala sa epekto ng transit. Ang karaniwang pagpapadala ay sa pamamagitan ng 20GP/40HQ na mga lalagyan, na may mga pagpapadala na insured ng nangunguna sa mundo na mga marine insurer upang ganap na maprotektahan ang iyong pamumuhunan.




Serbisyo pagkatapos ng benta:

Nagbibigay ang Lugao Power Co., Ltd. ng komprehensibong 12-buwang warranty mula sa petsa ng pag-commissioning (o 18 buwan mula sa petsa ng paghahatid, alinman ang mauna). Kasama sa aming serbisyo ang 24/7 na teknikal na hotline na suporta, malayuang gabay sa video, at on-site na serbisyo mula sa mga sertipikadong inhinyero kung kinakailangan. Sa kaganapan ng mga pagkabigo sa pagganap sa ilalim ng normal na mga kondisyon ng pagpapatakbo, nagbibigay kami ng pagkumpuni o pagpapalit ng mga piyesa nang walang bayad.




Mga Tanong at Sagot ng Customer

T: Ang GCS Draw-out type Low Voltage Panel Switchgear ba ay tugma sa aking kasalukuyang busway system?

A: Oo, mahigpit na sinusunod ang compatibility. Kino-configure namin ang connection riser flanges ng ganitong uri ng GCS Draw-out na Low Voltage Panel Switchgear upang ganap na maiayon sa iyong upstream transformer at downstream na mga interface ng busway. Mangyaring ibigay ang iyong mga guhit sa layout ng switchgear sa site sa panahon ng yugto ng teknikal na pagkumpirma upang ma-customize namin ang mga punto ng koneksyon.




T: Ano ang mangyayari kung ang isang drawer ay nabigo sa panahon ng operasyon? Maaari ko bang ayusin ito nang walang ganap na pagsasara?

A: Sa katunayan, ang mabilis na hot-swapping ang pangunahing bentahe nito. I-on mo lang ang circuit breaker sa loob ng partikular na compartment sa "I-off," bawiin ang may sira na unit, at i-slide sa isang identically rated na ekstrang. Ang natitirang bahagi ng GCS Draw-out type Low Voltage Panel Switchgear ay patuloy na gumagana, na nagpapanumbalik ng kuryente sa loob ng ilang minuto.




T: Paano mo maiiwasan ang mga insidente ng arc flash sa panahon ng pagpapanatili sa silid ng busbar?

A: Ang kaligtasan ay pinakamahalaga. Ang main at branch busbar compartments ay ganap na compartmentalized. Naglalagay kami ng mga arc-proof na mga hadlang sa pagitan ng draw-out unit chamber at ng vertical busbar chamber. Kapag ina-access ang seksyon ng busbar, ang lahat ng katabing functional unit ay maaaring i-padlock nang ligtas sa posisyong "Nakadiskonekta/Pagsusuri."
