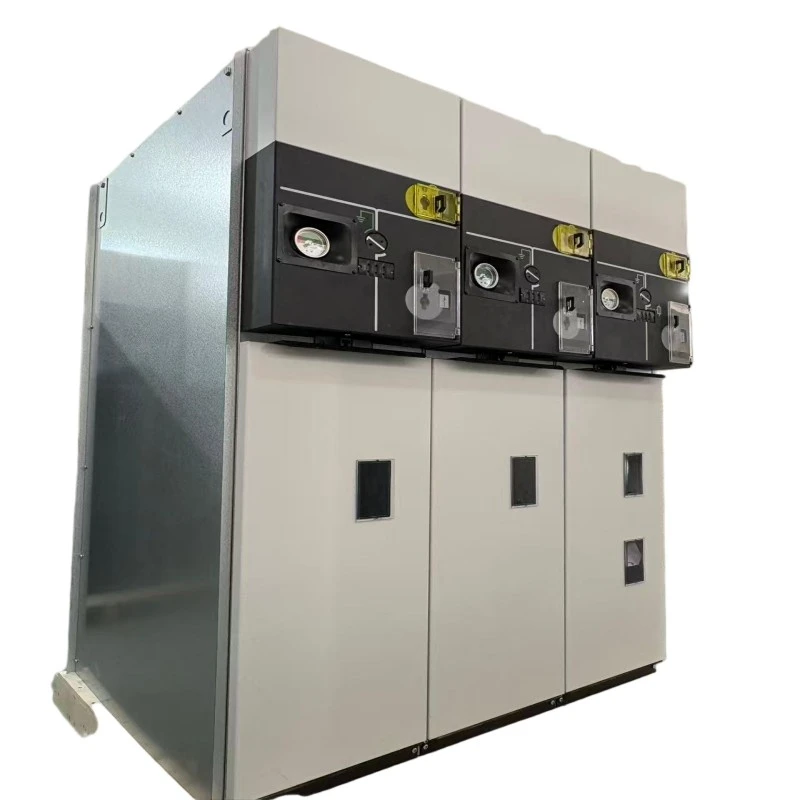

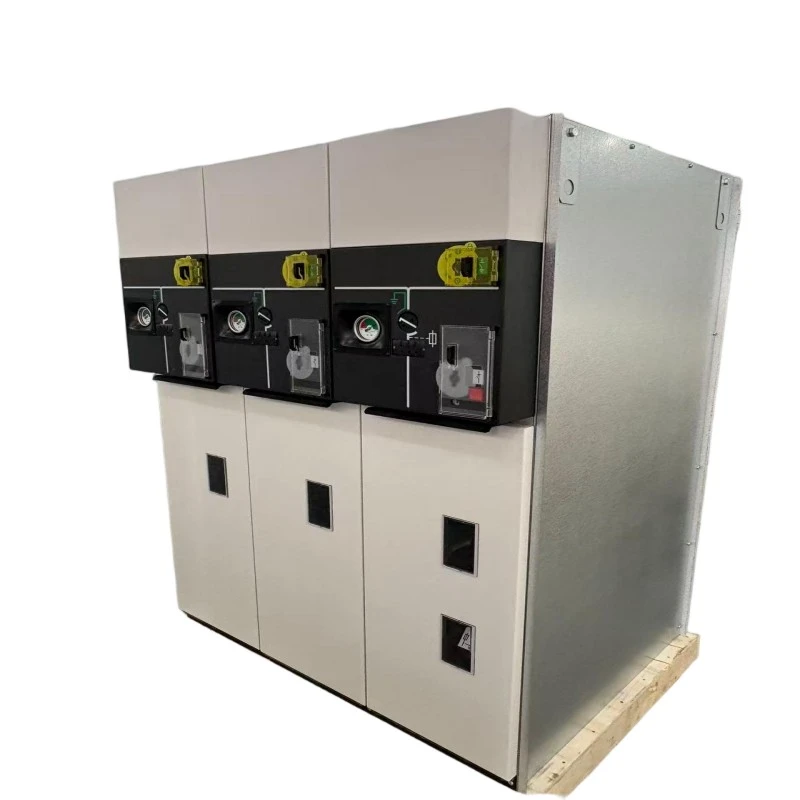

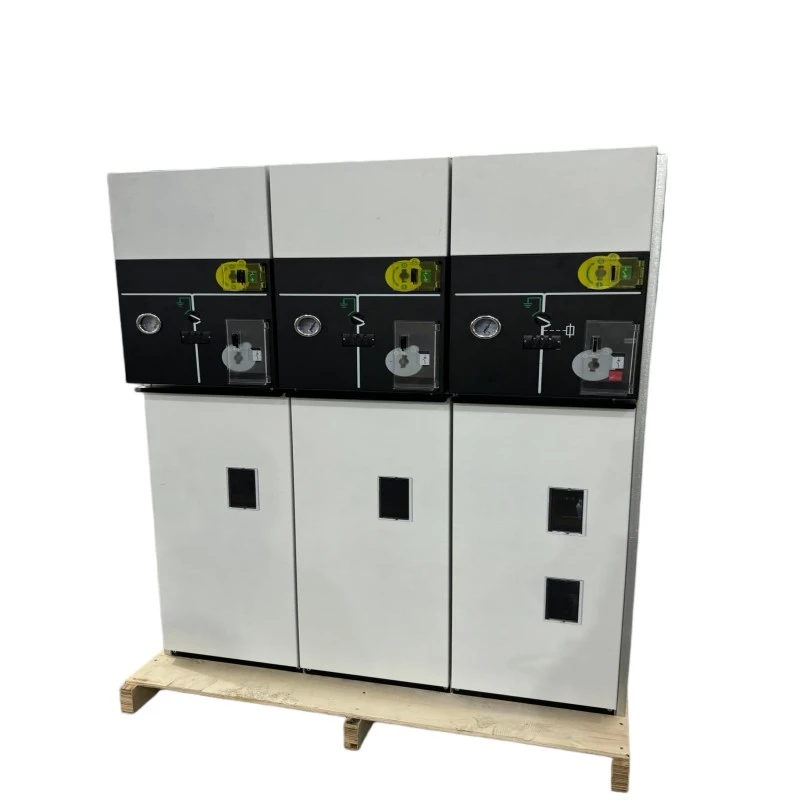

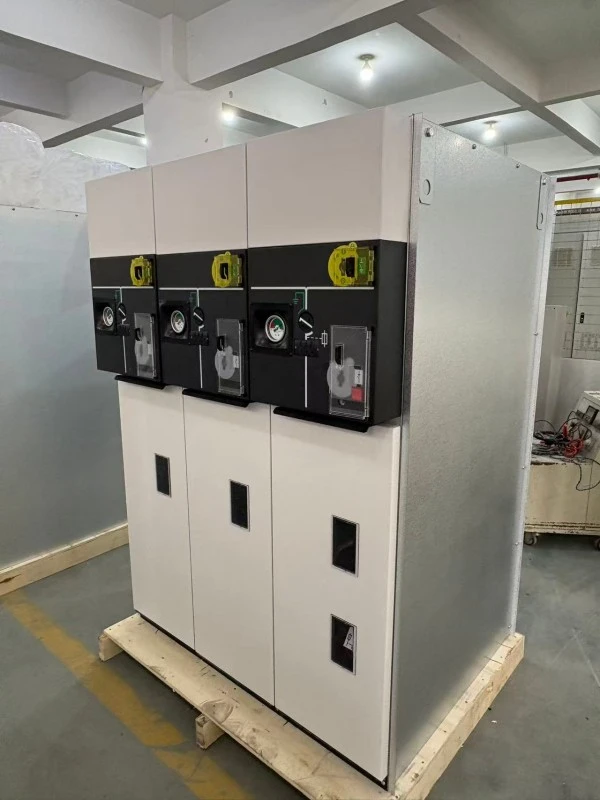

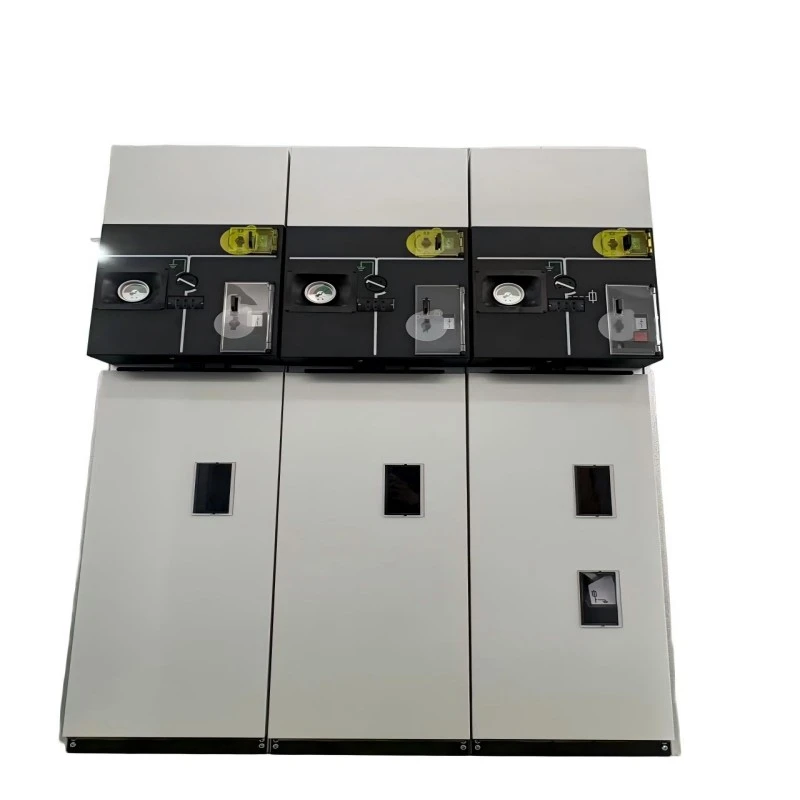

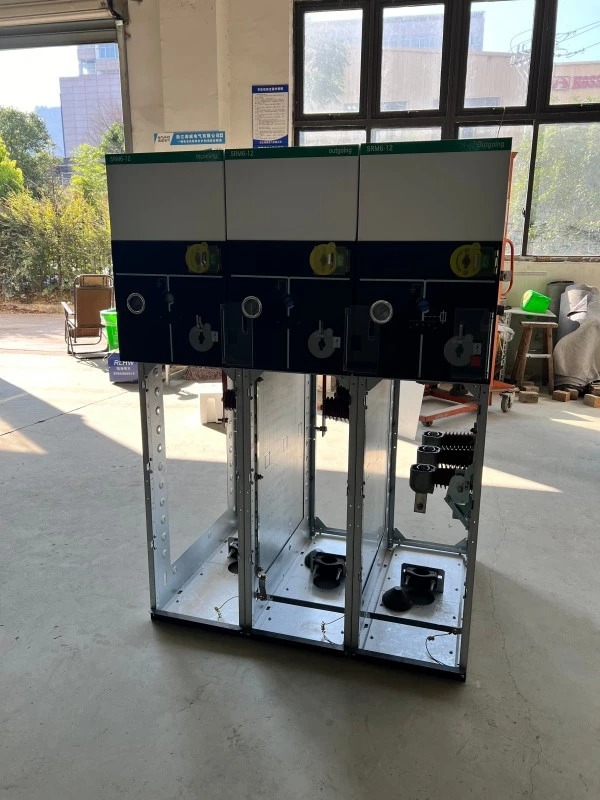

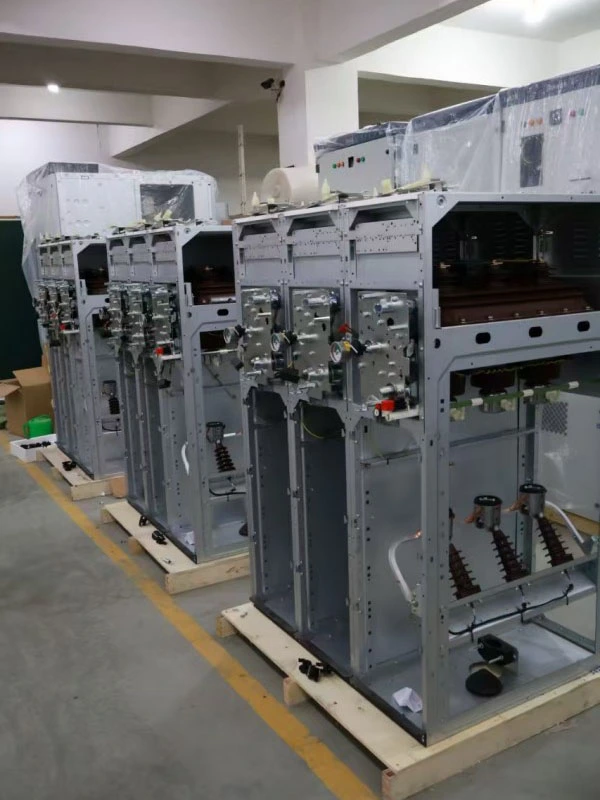

HXGN Air-insulated Sealed Ring Main Unit

"H" — box-type na enclosure,

"X" — ring network,

"G" - air-insulated,

"N" - panloob

HXGN Air-insulated Sealed Ring Main Unit na metal-enclosed switchgear na idinisenyo para sa 6kV–24kV ring main at radial distribution system. UnlikeSF6-insulatedMga RMU, ang unit na ito ay gumagamit ng hangin bilang pangunahing dielectric medium, na ang lahat ng mga live na bahagi ay nakapaloob sa isang selyadong, dust-protected metal cabinet.

Ano ang ginagawa nito?

1. Kumokonekta at naghihiwalay ng mga power loop sa pangalawang pamamahagi

2. Pinoprotektahan ang mga transformer ng pamamahagi sa pamamagitan ng mga switch-break na switch at kumbinasyon ng fuse

3. Nagbibigay ng nakikitang mga puwang sa paghihiwalay para sa ligtas na pagpapanatili

4. Nagsisilbing matipid na alternatibo sa gas-insulated switchgear

Ang HXGN Air-insulated Sealed Ring Main Unit ay malawakang ginagamit sa mga aplikasyon kung saanSF6 gasay pinaghihigpitan, kung saan kinakailangan ang madalas na nakikitang pagdiskonekta, o kung saan ang mga hadlang sa badyet ay pinapaboran ang isang napatunayan, simpleng teknolohiya nang hindi nakompromiso ang kaligtasan.

Paglalarawan ng Produkto

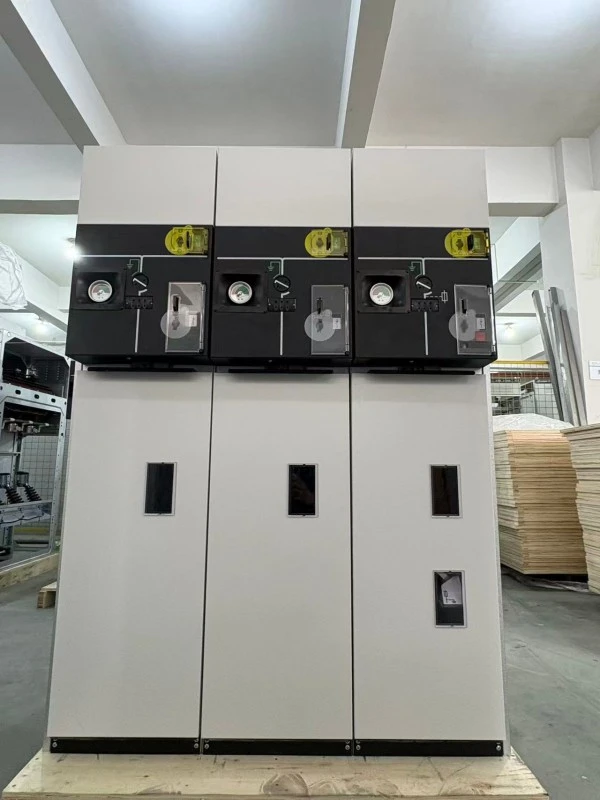

Ang aming HXGN Air-insulated Sealed Ring Main Unit ay isang susunod na henerasyong air-insulated ring main unit na idinisenyo para sa panloob na pag-install sa mga substation, industriyal na planta, komersyal na gusali, at rural power distribution network. Ang rate na boltahe ay mula 6kV hanggang 24kV, na may rate na kasalukuyang 630A para sa mga pangunahing busbar at 125A para sa fuse-protected transformer circuits.

Mga pangunahing teknikal na tampok:

1. Air insulation na may naka-optimize na phase spacing at insulated barrier

2. Naka-sealed na disenyo ng enclosure (IP3X o IP4X) na pumipigil sa pagpasok ng alikabok at daga

3. Three-position load-break switch (sarado / bukas / earthed) na may nakikitang break

4. Pinagsamang proteksyon ng fuse na naglilimita sa kasalukuyang para sa mga transformer (hanggang sa 125A)

5. Opsyonal na vacuum circuit breaker module para sa proteksyon ng feeder

6. Mga mekanikal na interlock na pumipigil sa mga maling operasyon

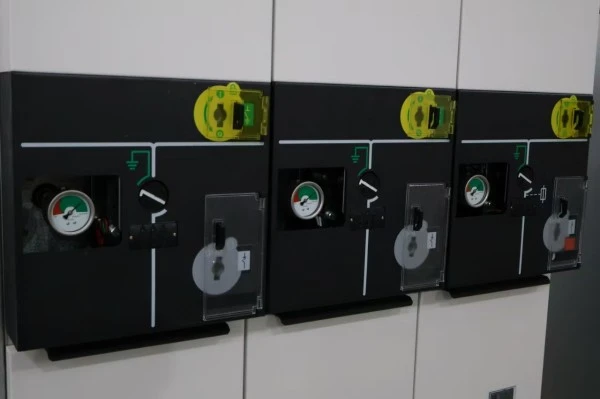

7. Ang front panel ay ginagaya ang bus na may malinaw na indikasyon ng posisyon

Ang HXGN Air-insulated Sealed Ring Main Unit ay nag-aalok ng isang transparent, madaling-inspeksyon na disenyo--- makikita ng mga operator ang bukas na posisyon ng load switch, isang feature na lubos na pinahahalagahan sa panahon ng maintenance at lockout/tagout procedures. Walang espesyal na kagamitan sa paghawak ng gas ang kailangan para sa pag-install o pag-decommissioning.

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto

Mga Pangunahing Tampok

● SF6‑free at environment friendly---Gumagamit lang ng hangin bilang insulating medium, walang greenhouse gas emissions.

● Nakikitang break---Load-break switch ay nagbibigay ng malinaw na nakikitang paghihiwalay na puwang, na nagpapasimple sa mga pamamaraang pangkaligtasan.

● Naka-sealed laban sa alikabok at mga daga---Ang enclosure ay nakakatugon sa IP3X o IP4X, na pumipigil sa mga karaniwang sanhi ng air-insulated switchgear failures.

● Compact footprint---Unit width karaniwang 500---600mm, na angkop para sa space-constrained indoor substations.

● Cost-effective---Mababang paunang puhunan kumpara sa SF6 o solid-insulated RMU.

● Simpleng pagpapanatili---Walang kinakailangang pagsubaybay sa presyon ng gas o muling pagpuno; tanging visual na inspeksyon at paglilinis ng contact.

● Kaligtasan ng interlock---Pinipigilan ng mga mekanikal na interlock ang pagsasara ng earth switch habang nakasara ang load switch.

Mga Sitwasyon ng Application

● Rural at township power grids

● Mga pasilidad na pang-industriya---Mga pabrika, mga lugar ng pagmimina, mga planta ng semento (na may proteksyon sa alikabok)

● Mga komersyal na gusali---Shopping mall, office complex, hotel

● Maliit hanggang katamtamang mga substation---6kV-24kV distribution node

● Renewable energy---Small hydro, biomass, at distributed solar (indoor installation)

● Retrofit projects---Pinapalitan ang lumang air-insulated switchgear ng mga modernong selyadong unit

Q&A

Q1: Paano gumaganap ang HXGN Air-insulated Sealed Ring Main Unit sa maalikabok na kapaligiran tulad ng mga planta ng semento o mga silo ng butil?

A: Magaling. Ang HXGN Air-insulated Sealed Ring Main Unit ay nagtatampok ng ganap na selyadong enclosure na may rating na IP3X bilang pamantayan (IP4X opsyonal), ibig sabihin ay walang dust particle na mas malaki sa 2.5mm o 1mm ang maaaring pumasok. Pinipigilan nito ang pagsubaybay at mga flashover na karaniwang nakikita sa open-type na air-insulated switchgear. Inirerekomenda namin ang bersyon ng IP4X para sa mabibigat na lugar ng alikabok, kasama ang pana-panahong paglilinis ng panlabas na cabinet.

Q2: Maasahan ba ang pagkakabukod ng hangin sa mga rehiyong may mataas na kahalumigmigan sa baybayin?

A: Oo, may tamang disenyo. Ang aming HXGN Air-insulated Sealed Ring Main Unit ay gumagamit ng hydrophobic insulated barrier at creepage distance na pinalawig sa 240mm (para sa 12kV) at 360mm (para sa 24kV). Bukod pa rito, pinipigilan ng selyadong enclosure ang humid air circulation, at maaaring i-install ang mga opsyonal na anti-condensation heaters sa cable compartment. Matagumpay naming na-deploy ang daan-daang unit sa mga probinsya sa southern coastal na may 90%+ taunang halumigmig.

Q3: Paano maihahambing ang produktong ito sa isang SF6-insulated RMU?

A: Ang SF6 RMU ay mas compact at ganap na selyado ngunit nangangailangan ng gas handling at may mas mataas na upfront cost. Ang HXGN Air-insulated Sealed Ring Main Unit ay mas malaki ngunit nag-aalok ng:

● Mas mababang paunang presyo ng pagbili (Karaniwang nag-aalok ng mas mababang paunang pamumuhunan kaysa sa maihahambing na SF6-insulated na mga solusyon, depende sa configuration at mga kinakailangan sa proyekto.)

● Walang alalahanin sa pagtagas ng gas

● Nakikitang pagkakadiskonekta para sa mas ligtas na pagpapanatili

● Mas madaling pag-decommission at pagtatapon

Para sa mga customer na inuuna ang mababang gastos sa lifecycle at epekto sa kapaligiran nang walang matinding paghihigpit sa espasyo, ang HXGN ay isang mainam na pagpipilian.

Q4: Anong mga piyus ang tugma sa iyong HXGN RMU?

A: Ang aming fuse compartment ay tumatanggap ng karaniwang DIN 43625 o BS 2692 high-voltage current-limiting fuse. Maaari kaming magbigay ng mga piyus na tumutugma sa iyong mga kinakailangan sa proteksyon ng transpormer (karaniwang 6.3A hanggang 125A). Ang fuse striking pin operation ay mekanikal na naka-link sa three-position switch para sa single-phase fault protection.

Mga Detalye ng Produksyon

Enclosure at Sealing

Nagtatampok ang HXGN Air-insulated Sealed Ring Main Unit ng 2.0mm makapal na cold-rolled na bakal o opsyonal na stainless steel na enclosure, na tinapos ng electrostatic powder coating (minimum na 80μm na kapal, RAL 7035 light grey). Ang patong ay pumasa sa 500-oras na salt spray testing. Nakakamit ang sealing sa pamamagitan ng polyurethane foam gasket sa lahat ng pinto at panel, na tinitiyak ang proteksyon ng IP3X. Ang mga cable compartment ay hiwalay na selyadong mula sa pangunahing switch compartment upang maiwasan ang pagpapalaganap ng arko.

Disenyo ng Load-Break Switch

Ang three-position load-break switch ay isang umiikot na uri ng blade na may self-cleaning na silver-plated na mga contact. Gumagamit ang arc extinguishing chamber ng magnetic blow-out na prinsipyo na sinamahan ng insulated arc chute, na nagpapagana ng pagkaantala ng hanggang 630A load current at paggawa/pagsira ng cable charging currents (hanggang 10A). Ang switch ay may dalawang nakikitang posisyon sa break (bukas at earthed) at isang saradong posisyon — lahat ay malinaw na nakasaad sa front mimic panel.

Fuse-Combination Unit

Para sa proteksyon ng transformer, ang aming HXGN Air-insulated Sealed Ring Main Unit ay nagsasama ng fuse compartment na may striker-operated trip mechanism. Kapag ang isang phase fuse ay gumagana, ang striker ay mekanikal na nagti-trigger ng load-break switch upang buksan ang lahat ng tatlong phase, na pumipigil sa single-phase na operasyon. Ang fuse compartment ay nakakabit sa earthing switch — mabubuksan lang ang compartment kapag nakabukas ang load switch at nakasara ang earth switch.

Sistema ng Pagkakabukod

Ang lahat ng busbar at koneksyon ay insulated ng heat-shrink tubing (creepage-enhanced type) o epoxy powder coating. Ang mga hadlang sa phase ay gawa sa DMC (dough molding compound) o SMC (sheet molding compound) na may arc resistance na na-rate na Class 1 ayon sa IEC 60243. Ang minimum na air clearance ay:

● 12kV: 125mm sa pagitan ng mga phase, 100mm sa earth

● 24kV: 220mm sa pagitan ng mga phase, 180mm sa earth

Quality at Testing Assurance

Ang bawat HXGN Air-insulated Sealed Ring Main Unit ay sumasailalim sa mga regular na pagsusuri bago ihatid:

● Pagsukat ng paglaban ng pangunahing circuit (micro-ohmmeter)

● Power-frequency withstand voltage (42kV/1min para sa 12kV, 65kV/1min para sa 24kV)

● Induced boltahe makatiis pagsubok

● Mechanical operation test (200 cycle para sa bawat switch)

● Auxiliary circuit insulation test (2kV/1min)

● Pag-verify sa proteksyon ng enclosure (IP3X o IP4X probe test)

● Pagsukat ng partial discharge (<20pC sa 1.5× rate na boltahe)

Pangako sa Serbisyo Pagkatapos ng Pagbebenta

Panahon ng warranty: 12 buwan mula sa petsa ng pagpapadala (mapapalawig sa 24 o 36 na buwan na may bayad na kontrata ng serbisyo)

Suporta sa teknikal: Panghabambuhay na libreng teknikal na konsultasyon; tugon sa loob ng 1 oras ng pag-abiso
