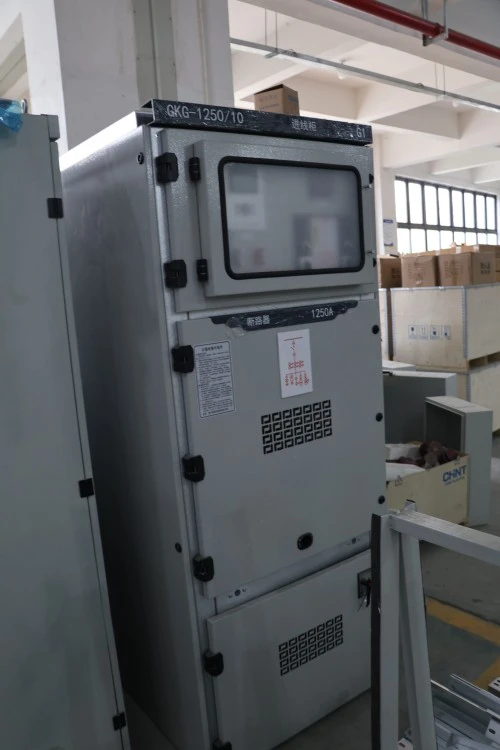

Nai-withdraw na Switchgear Switch Control Cabinet

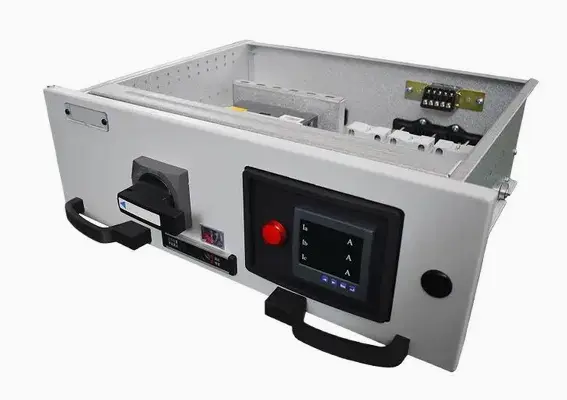

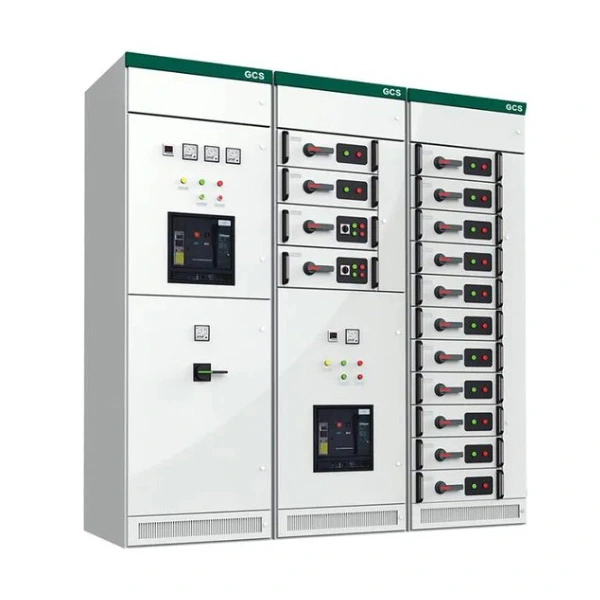

Ang Withdrawable Switchgear Switch Control Cabinet ay isangKatamtamanboltahe metal-enclosed switchgear unitkung saan ang mga pangunahing bahagi tulad ng mga circuit breaker ay maaaring pisikal na bawiin mula sa pangunahing pabahay para sa inspeksyon, pagpapanatili, o pagpapalit. Hindi tulad ng fixed-switchgear, pinapayagan ng unit na ito ang mga operator na ihiwalay at tanggalin ang isang breaker nang hindi na-de-energize ang buong busbar system. Ito ay malawakang ginagamit upang kontrolin, protektahan, at ihiwalay ang mga de-koryenteng kagamitan sa mga pang-industriyang planta, substation, at komersyal na gusali. Sa madaling salita, pinamamahalaan nito ang daloy ng kuryente habang tinitiyak ang kaligtasan ng operator at pagpapatuloy ng system.

Mga Parameter ng Produkto (Pagtutukoy)

Sertipikasyon at Pagtitiyak ng Kalidad

Gumagawa ang Lugao ng maaaring i-withdraw na Medium voltage switchgear ayon sa mga teknikal na kinakailangan ng proyekto at mga naaangkop na pamantayan gaya ng IEC 62271-200. Bago ang pagpapadala, ang mga nakagawiang ulat sa pagsubok at mga larawan ng inspeksyon ay maaaring ibigay ayon sa nakumpirma na teknikal na kasunduan.

• IEC 62271-200 na nakabatay sa disenyo at pagsubok
• Ang dalas ng kapangyarihan ay makatiis sa pagsubok
• Pagsubok sa mekanikal na operasyon
• Pagsubok ng interlock function
• Pangalawang inspeksyon ng mga kable
• Pagsubok ng partial discharge kung naaangkop
• Ulat sa pagsubok ng pabrika bago ipadala

Mga Tampok at Aplikasyon ng Produkto

Q1: Ano ang ginagawa ngNai-withdraw na SwitchgearAng Switch Control Cabinet ay mas ligtas kaysa sa nakapirming uri?

A: Ang naaalis na disenyo ay pisikal na naghihiwalay sa breaker mula sa mga live na busbar kapag hinila palabas. Lumilikha ito ng nakikitang disconnect gap, na nag-aalis ng hindi sinasadyang arc flash na mga panganib sa panahon ng pagpapanatili. Nagdagdag si Lugao ng mga mekanismo ng shutter na awtomatikong sumasaklaw sa mga fixed contact kapag na-withdraw ang module, na nagpapahusay pa ng kaligtasan.

Q2: Anong mga application ang pinakaangkop sa cabinet na ito?

A: Tamang-tama para sa:

● Power plants (auxiliary power distribution)

● Mga data center (kailangan ng mataas na pagiging maaasahan at mabilis na pagpapalit ng breaker)

● Mga pasilidad ng langis at gas (ligtas na paghihiwalay sa mga mapanganib na lugar na may opsyong IP54)

● Metro at rail system (madalas na breaker operations under load)

● Mga halaman sa pagmimina at bakal (kinakailangan ang mataas na short-circuit withstand)

Q3: Maaari ba itong isama sa matalinong pagsubaybay?

A: Oo.Lugaonag-aalok ng mga opsyonal na sensor at module ng komunikasyon (Modbus, IEC 61850) para sa malayuang pagsubaybay sa posisyon ng bawat maaaring i-withdraw na module.

Mga Detalye ng Produksyon at Mga Pakikipagkumpitensya

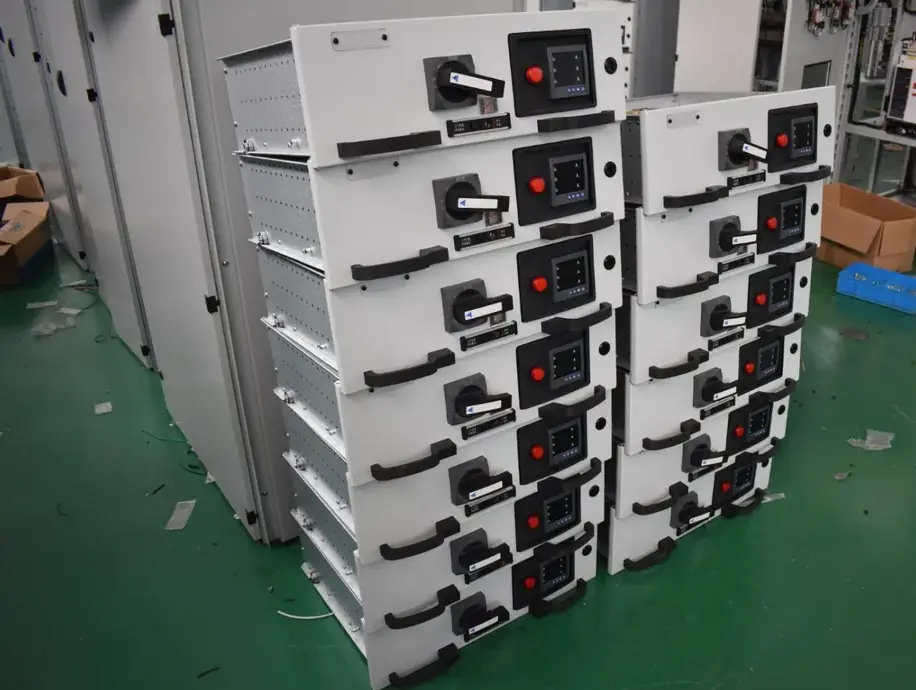

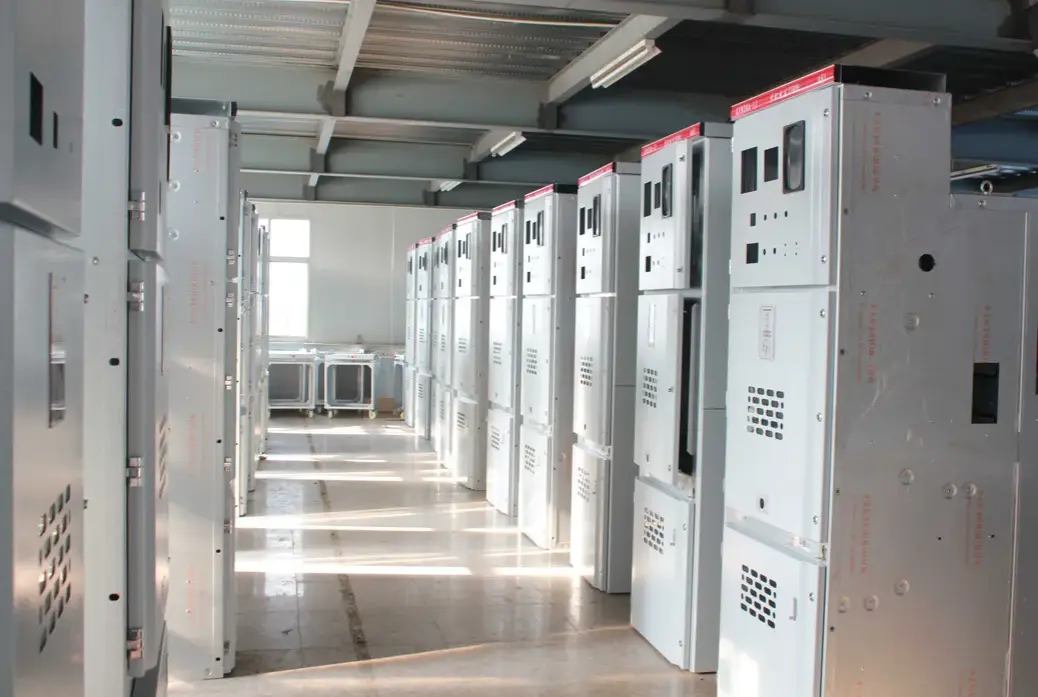

Mga Detalye ng Produksyon:

Ang bawat Lugao Withdrawable Switchgear Switch Control Cabinet ay ginawa gamit ang laser-cut stainless steel o galvanized sheet na may powder coating (minimum na kapal na 80μm). Ang mga withdrawable rails ay chromium-plated para sa makinis na paggalaw at na-rate para sa 10,000 insertion/withdrawal cycle. Ang mga nakapirming contact ay silver-plated (hindi bababa sa 10μm na kapal) upang mabawasan ang contact resistance. Ang lahat ng pangalawang control wiring ay gumagamit ng flame-retardant, cross-linked polyethylene insulated cables. Ang bawat unit ay sumasailalim sa 48-hour burn-in test at partial discharge measurement (<5pC sa 1.1Ur).

Mga Pakikipagkumpitensya kumpara sa Mga Katulad na Produkto:

Packaging, Shipping at After-Sales Service

Packaging:

Ang bawat withdrawable module ay hiwalay na ipinapadala sa anti-static foam padding, pagkatapos ay nakalagay sa isang wooden crate na may humidity indicators. Ang pangunahing kabinet ay nakabalot sa tatlong layer: VCI anti-rust film → bubble wrap → plywood export case na may steel strapping. Ang lahat ng mga pag-aayos at kasangkapan ay naka-sako at nakakabit sa loob ng pinto.

Pagpapadala:

Sa pamamagitan ng dagat (standard): 20GP o 40HQ container. Maaaring isaayos ang sasakyang panghimpapawid o riles para sa mga agarang proyekto kapag hiniling. Termino ng paghahatid: FOB Ningbo o CIF sa mga pangunahing port.

Serbisyong After-Sales:

● Panahon ng warranty: 12 buwan mula sa pagkomisyon o 18 buwan mula sa pagpapadala, alinman ang mauna.

● Malayong teknikal na suporta (video, mga guhit) – tugon sa loob ng 2 oras.

Impormasyon na Kailangan para sa Sipi

Upang magbigay ng tumpak na panipi para saNai-withdraw ang Medium Voltage Switchgear Cabinet, mangyaring ipadala sa amin ang sumusunod na impormasyon:

• Na-rate na boltahe at dalas
• Single-line na diagram
• Rated current ng bawat feeder
• Short-circuit kasalukuyang kinakailangan
• Bilang ng mga papasok at papalabas na panel
• Proteksyon ng relay brand at kinakailangan ng modelo
• Mga kinakailangan sa pagsukat at komunikasyon
• Kinakailangan sa pag-uuri ng panloob na arko
• Direksyon sa pagpasok ng cable
• Dami at destinasyong port
• Naaangkop na lokal na pamantayan o kinakailangan sa utility

Mga FAQ – Mga Tanong at Sagot ng Customer

Q1: Maaari bang i-retrofit ang Withdrawable Switchgear Switch Control Cabinet sa isang lumang substation na may limitadong espasyo?

A: Oo. Ang modular at compact na disenyo nito (typical na lapad na 650mm para sa 12kV) ay nagbibigay-daan sa pagpapalit ng mas lumang fixed-switchgear na walang civil works. Nagbibigay kami ng libreng pag-verify ng layout kapag hiniling.

Q2: Ano ang mangyayari kung mabigo ang mechanical interlock habang ang breaker ay nasa konektadong posisyon?

A: Ang mga cabinet ng Lugao ay may kasamang emergency manual release na naa-access sa pamamagitan ng isang selyadong takip. Isa itong fail-safe na disenyo – ang breaker ay maaari pa ring bawiin gamit ang tool na ibinigay. Gayunpaman, inirerekomenda namin ang mga sinanay na tauhan lamang ang gagawa nito.

Q3: Kasama ba sa presyo ang lahat ng maaaring i-withdraw na mga module at pangunahing copper bar?

A: Kasama sa karaniwang quotation ang pangunahing circuit breaker module at lahat ng panloob na copper bar (ganap na machined at plated). Ang mga opsyonal na module tulad ng mga PT truck o metering unit ay hiwalay na sinipi.

Q4: Paano ko mabe-verify na natutugunan ng cabinet ang IEC 62271-200?

A: Ang bawat unit ay nagpapadala ng isang factory test certificate kabilang ang partial discharge, power frequency withstand, at dynamic stability test na mga ulat. Ang inspeksyon ng third-party (hal., SGS, BV) ay malugod na tinatanggap sa aming pasilidad.
