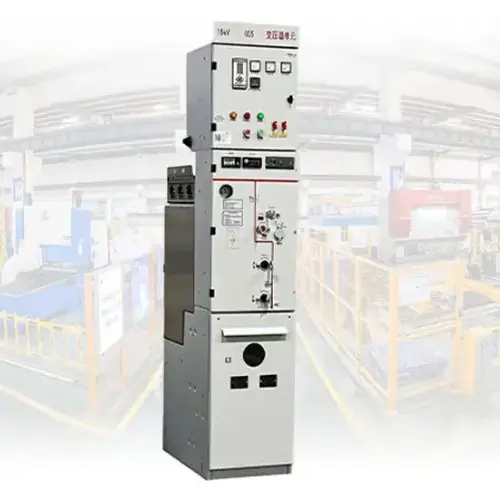

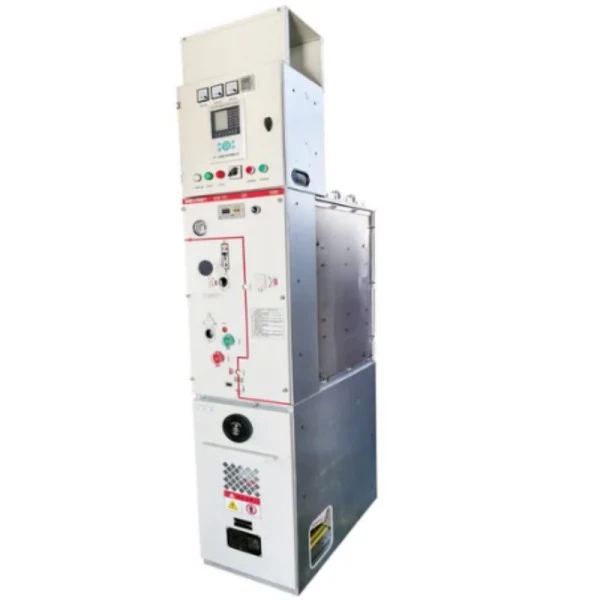

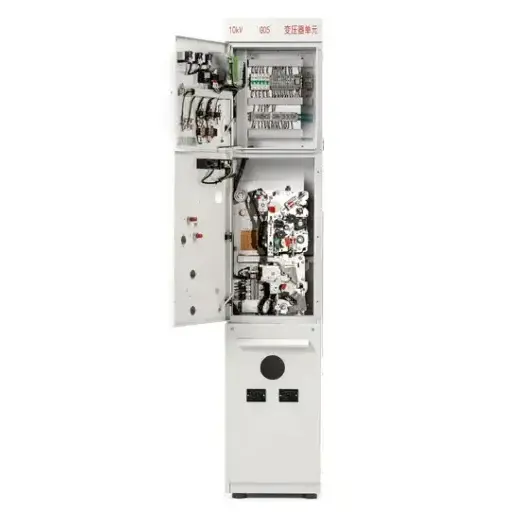

RMU MV HV Insulated Switchgear Panel na may VCB

Ano Ito?

Ang RMU MV HV Insulated Switchgear Panel na may VCB ay isang factory-assembled, metal-enclosed electrical distribution device na pinagsasama-samaPangunahing Yunit ng Ring (RMU)functionality na may teknolohiyang Vacuum Circuit Breaker (VCB). Ang RMU ay nagbibigay-daan sa ring network configuration—ang kapangyarihan ay maaaring dumaloy mula sa alinmang direksyon, na tinitiyak ang pagpapatuloy ng supply. Ang VCB, na nakalagay sa isang selyadong vacuum interrupter, ay pumapatay ng mga arko sa loob ng millisecond kapag may mga pagkakamali.

Ang RMU (Ring Main Unit) ay tumutukoy sa isang compact switchgear assembly na idinisenyo para sa mga naka-loop na electrical network. Hindi tulad ng mga radial distribution system kung saan ang isang fault ay maaaring magputol ng kuryente sa buong downstream load, binibigyang-daan ka ng RMU na gumawa ng ring configuration: maaaring dumaloy ang kuryente mula sa alinmang direksyon. Kapag nagkaroon ng fault sa isang seksyon, ibubukod mo lang ang seksyong iyon habang ang natitirang bahagi ng network ay patuloy na tumatanggap ng kapangyarihan mula sa alternatibong feed.

Ang VCB (Vacuum Circuit Breaker) ay ang puso ng sistema ng proteksyon ng panel na ito. Sa loob ng isang selyadong vacuum interrupter, maaaring patayin ng circuit breaker ang mga electrical arc sa loob ng millisecond kapag nagkaroon ng fault. Dahil walang hangin o langis sa loob ng interrupter, ang arko ay napatay halos kaagad, na pinaliit ang pinsala sa mga kagamitan sa ibaba ng agos at nagpapahaba ng buhay ng pakikipag-ugnay.

Isinasaad ng MV HV Insulated Switchgear na gumagana ang produktong ito sa Medium Voltage to High Voltage range (karaniwang 12kV hanggang 40.5kV) at gumagamit ng advanced insulation technology—alinman sa SF6 gas o solid dielectric—upang ihiwalay ang mga live na bahagi mula sa kapaligiran.

Ano ang Magagawa Nito?

1. Power Distribution Control – Manu-manong i-on/off ang mga circuit o sa pamamagitan ng SCADA

2. Proteksyon ng Fault – Makagambala sa mga short-circuit na alon hanggang 31.5kA

3. Network Isolation – Ligtas na i-ground ang mga papalabas na cable para sa maintenance

Ang panel na ito ay nagbibigay-daan sa mga utility, industriyal na halaman, at komersyal na gusali na makamit ang halos zero na downtime habang pinapanatili ang ganap na kaligtasan ng mga tauhan. Ang bawat RMU MV HV Insulated Switchgear Panel na may VCB ay binuo upang gumanap sa pinakamahirap na kapaligiran.

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto

Mga Pangunahing Tampok

Pinagsamang Proteksyon ng VCB---Hindi tulad ng mga karaniwang RMU na may mga piyus, ang aming RMU MV HV Insulated Switchgear Panel na may VCB ay nagbibigay ng full-rated fault interruption. Ang vacuum interrupter ay hindi nangangailangan ng pagpapanatili sa buong buhay nito.

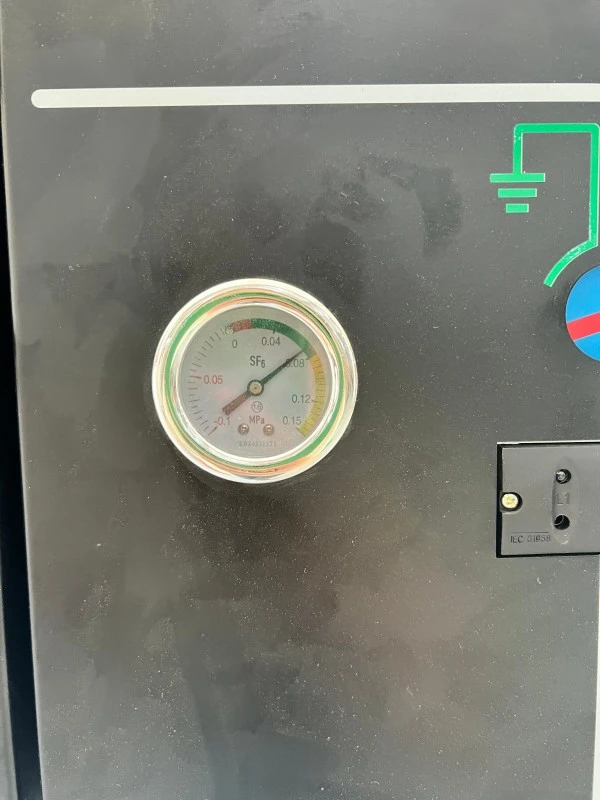

Naka-sealed na SF6 Insulation Tank---Ang lahat ng live na bahagi ay nakalagay sa isang 3mm stainless steel na tangke na may <0.1% taunang pagtagas. Walang paglilinis, walang insulation testing, walang exposure sa alikabok o salt fog.

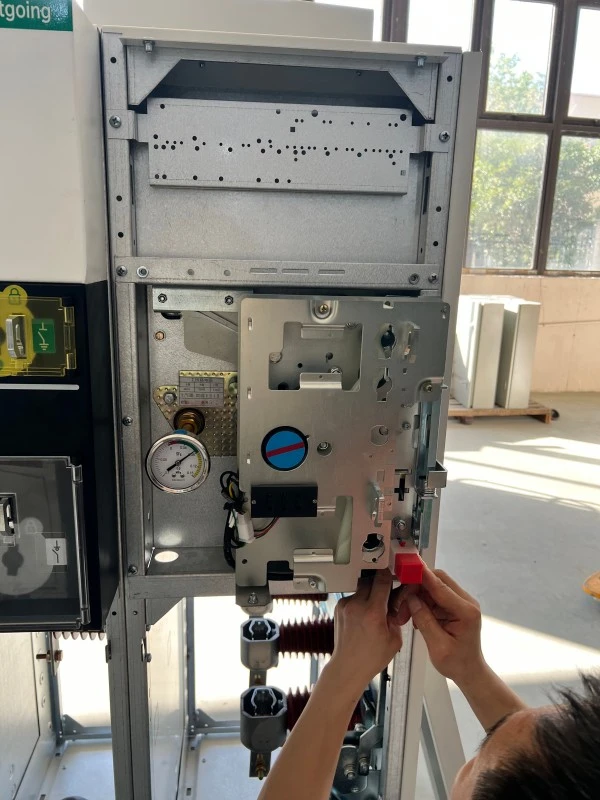

Nag-aalok ang Three-Position Switch-Disconnector ng Connected, Disconnected, at Grounded na mga posisyon na may mechanical interlocking upang maiwasan ang mga maling pagkakasunod-sunod.

Internal Arc Withstand---Sinubukan sa 20kA/1s na may pressure relief na nagdidirekta ng mga mainit na gas palayo sa operator.

Compact Footprint---Sumasakop ng 30-50% na mas kaunting espasyo sa sahig kaysa sa air-insulated switchgear, perpekto para sa mga substation na limitado sa espasyo.

Remote Monitoring---Mga karaniwang auxiliary contact kasama ang opsyonal na komunikasyon ng Modbus o IEC 61850.

Mga aplikasyon

● Pamamahagi ng kuryente sa lungsod (mga basement substation, commercial complex)

● Mga wind at solar farm (nakatiis sa vibration, sobrang temperatura)

● Mga plantang pang-industriya (bakal, semento, petrochemical)

● Mga data center (Mga kinakailangan sa oras ng pag-andar ng Tier III/IV)

● Mga substation ng traksyon ng tren (25kV system)

● Mga operasyon sa pagmimina (maalikabok, mahalumigmig na kapaligiran)

Tampok na Q&A

T: Paano naiiba ang VCB sa switch ng load-break?

A: Ang isang load-break switch ay nakakaabala lamang sa mga normal na load current. Ang VCB sa RMU MV HV Insulated Switchgear Panel na ito na may VCB ay nakakaabala sa mga fault current hanggang 31.5kA sa millisecond, gamit ang isang vacuum interrupter na walang ionizable medium.

Mga Detalye ng Produksyon

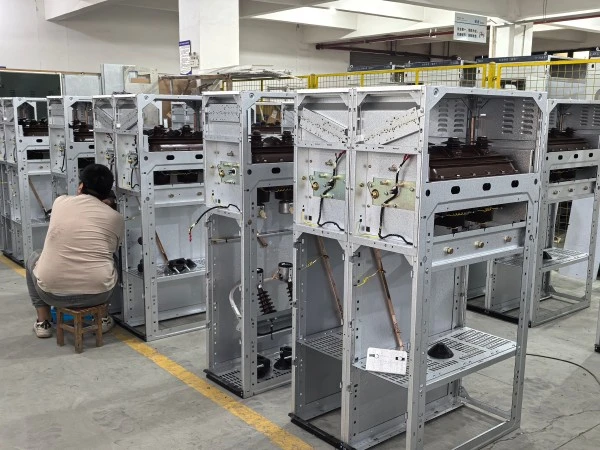

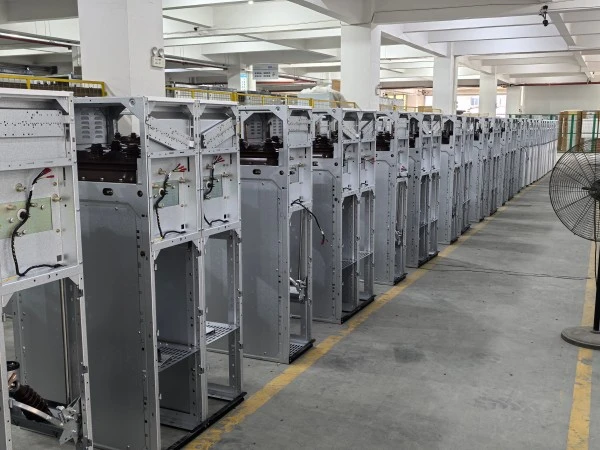

Proseso ng Paggawa

● Tank Fabrication---Laser-cut 316L stainless steel, robot-welded, X-ray inspected, pressure-tested sa 0.4MPa sa loob ng 24 na oras.

● Vacuum Interrupter Assembly---Ang bawat interrupter ay sumasailalim sa 70kV AC high-voltage test at pagsukat ng contact resistance.

● Pagproseso ng SF6---Inilikas ang tangke sa <10Pa, pagkatapos ay napuno ng SF6 gas (>99.97% purity, dew point <-50°C). Sinusuri ng halogen sniffer ang lahat ng mga seal.

● Pagsubok --- Mechanical endurance (1,000 cycle), dielectric (70kV/1min), partial discharge (<5pC), at internal arc (20kA/1s) na mga pagsubok.

Quality Assurance at Certifications

Bakit Pumili ng Lugao Power?

RMU na may VCB vs RMU na may Fuse

Sa pangkalahatan, inirerekomenda ang mga VCB RMU para sa mga sistema ng pamamahagi ng kuryente na katamtaman at malaki ang kapasidad na nangangailangan ng madalas na pagpapatakbo ng switching, advanced na proteksyon, at malayuang pagsubaybay. Ang Fuse RMU ay isang cost-effective na solusyon para sa proteksyon ng transformer at mas maliliit na distribution network na may medyo stable na load.

Packaging, Pagpapadala at After-Sales

Packaging

1. VCI film inner wrap + foam padding + 9mm plywood crate

2. Ang presyon ng SF6 ay nabawasan sa 0.05MPa para sa transportasyon

After-Sales at Warranty

1. Panahon ng Warranty: 12 buwan mula sa pagkomisyon o 18 buwan mula sa pagpapadala, alinman ang mauna.

2. Saklaw: Mga depekto sa materyal/pagkayari, SF6 refill para sa mga pagtagas >0.5%/taon, pagkawala ng vacuum ng VCB.

3. Mga Pagbubukod: Maling pag-install, force majeure, hindi awtorisadong pagbabago, mga consumable.

Mga Serbisyo:

1. Libreng malayuang pag-troubleshoot (24 na oras na tugon)

2. Pagpapadala ng mga ekstrang bahagi sa loob ng 48 oras (mga panrehiyong bodega)

3. Available ang extended na warranty (2, 3, o 5 taon)

Mga Madalas Itanong

Q1: Maaari ka bang magbigay ng uri ng mga ulat sa pagsubok at FAT?

A: Oo. Available ang mga ulat ng pagsubok sa uri ng IEC. Ang Pagsubok sa Pagtanggap ng Pabrika sa aming pabrika sa Zhejiang ay malugod na tinatanggap. Available ang third-party na inspeksyon (SGS, BV) sa halaga ng customer.

Q2: Paano pinangangasiwaan ang mga claim sa warranty sa buong mundo?

A: Mag-email ng mga larawan/video salugaoteam@lugaoelectric.com. Remote diagnosis sa loob ng 24 na oras. Para sa mga depekto na sakop ng insurance, magpapadala kami ng mga kapalit na piyesa nang walang bayad..

Q3: Ano ang inaasahang buhay ng serbisyo nitong RMU MV HV Insulated Switchgear Panel na may VCB?

A: SF6 tank at busbars: 30 taon. VCB interrupter: 10,000 na operasyon o 30 taon. Mechanism overhaul: 15-20 taon. Kabuuang buhay ng serbisyo: 25-30 taon na may wastong pagpapanatili.

Q4: Anong mga tuntunin sa pagbabayad ang tinatanggap mo?

A: Unang beses na mga customer: 30% T/T advance, 70% bago ipadala. Itinatag na mga customer: 20% T/T + 80% laban sa B/L copy. Tinanggap ang L/C at sight.

Q5: Maaari bang gamitin ang RMU MV HV Insulated Switchgear Panel na may VCB sa mataas na altitude?

A: Karaniwang disenyo ≤2000m. Mataas na altitude na bersyon (mas mataas na creepage, mas mataas na SF6 pressure) na available hanggang sa 3500m. Custom na engineering para sa >3500m.
