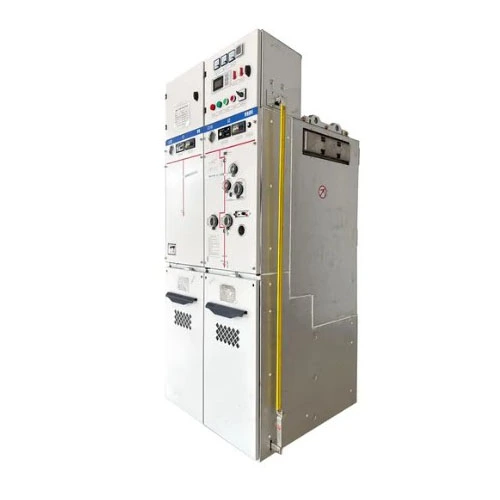

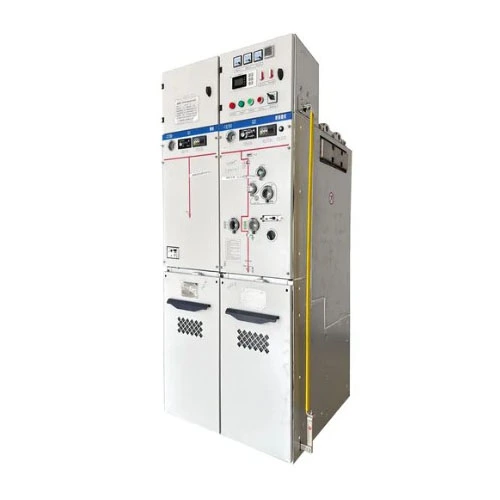

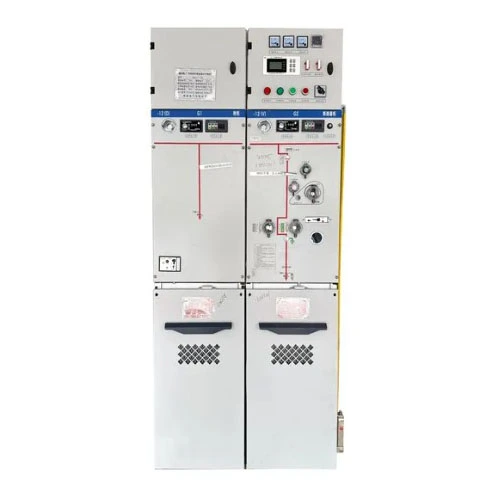

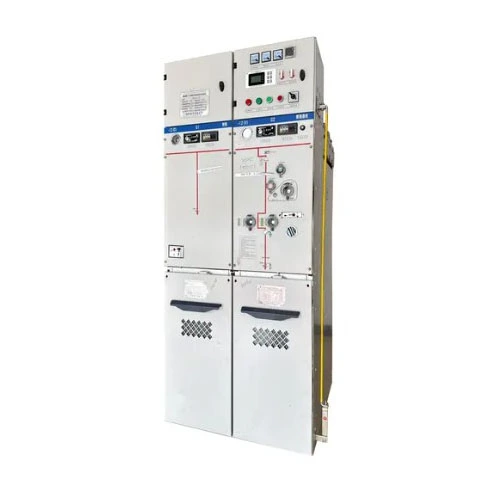

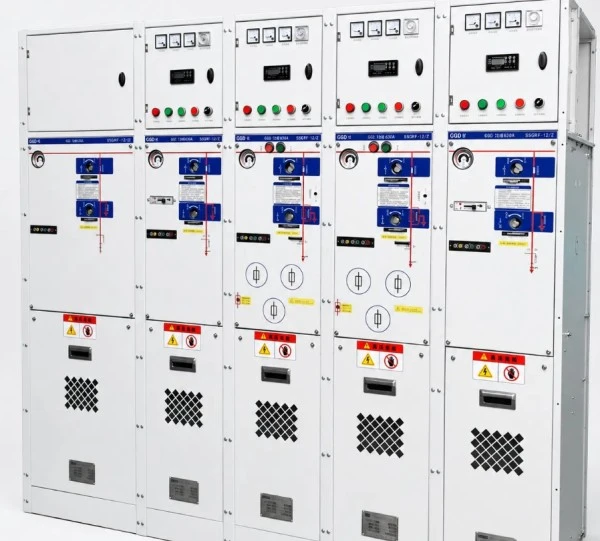

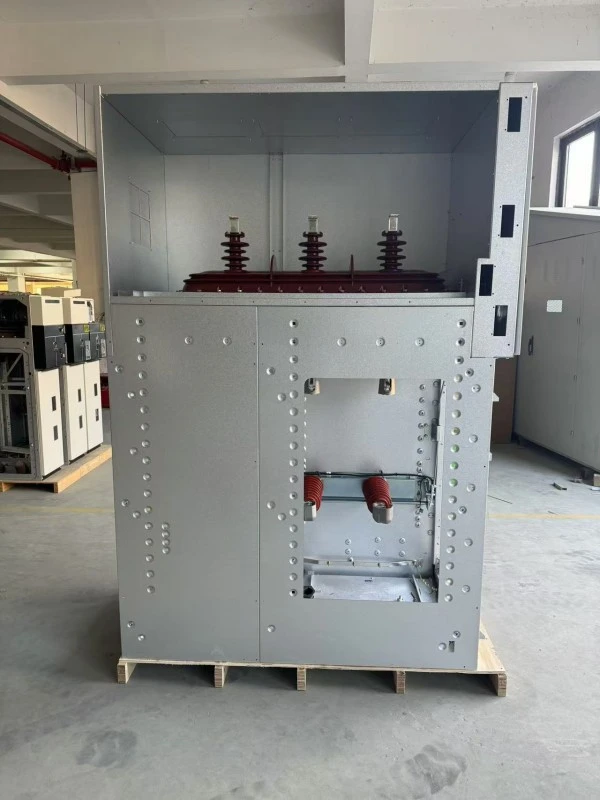

SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear

Ang SF6 Gas insulated compact RMU metal enclosed switchgear ay isang kumpletong power distribution unit na ganap na nakapaloob sa mga high-voltage switching device, busbar, grounding switch, at iba pang core component sa loob ng stainless steel gas tank na puno ng SF6 gas bilang insulating medium.

Ang produktong ito ay pangunahing ginagamit sa 12kV/24kV power system para saring main unit (RMU)mga aplikasyon o terminal power distribution.

Ano ang magagawa nito?

Sa madaling salita, nagbibigay-daan ito sa pamamahagi ng kuryente, paglipat, proteksyon, at kontrol. Kasama sa mga partikular na function ang:

1. Paggawa at pagsira ng load current - normal na line switching.

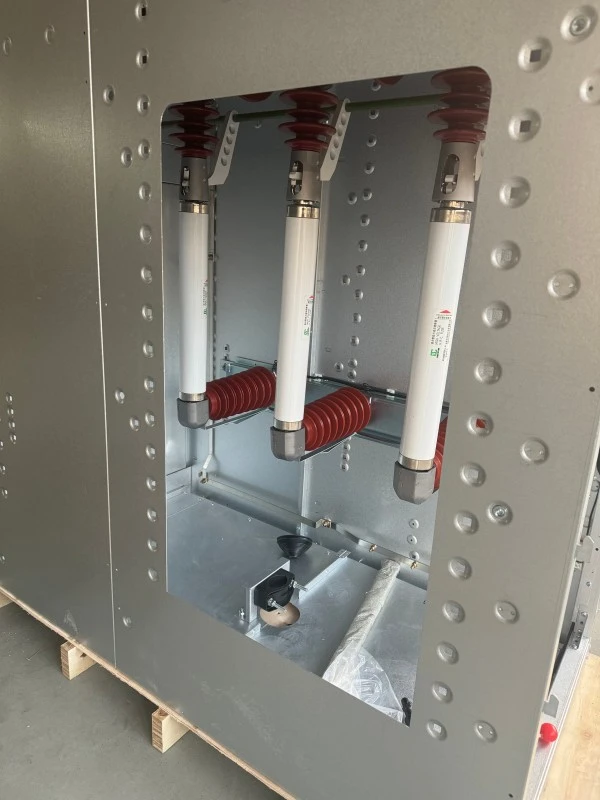

2. Paggawa at pagsira ng short-circuit current - kasabay ng mga piyus o circuit breaker, mabilis na putulin ang circuit kapag may mga fault upang maprotektahan ang mga transformer at linya.

3. Isolation and grounding - nagbibigay ng nakikitang disconnection point at grounding function upang matiyak ang kaligtasan ng mga tauhan ng pagpapanatili.

4. Koneksyon at proteksyon ng cable - gumaganap bilang isang papasok/papalabas na unit, na nagbibigay ng overcurrent at short-circuit na proteksyon para sa mga linya ng cable.

Dahil sa ganap nitong selyado na konstruksyon, ang produktong ito ay lalong angkop para sa malupit na kapaligiran (hal., mataas na altitude, halumigmig, spray ng asin, mabigat na alikabok) o mga lokasyong nalilimitahan sa lupa (hal., mga komersyal na sentro, residential complex, wind farm). Ito ay isang mainam na kapalit para sa tradisyonal na air-insulated ring main units.

Parameter ng Produkto (Pagtutukoy)

Ang mga sumusunod ay ang mga karaniwang teknikal na parameter ng SF6 Gas insulated compact RMU metal enclosed switchgear na ginawa ngLugao Power Co., Ltd.:

Tampok at Application ng Produkto (Format ng Q&A)

Q1: Ano ang pinakamalaking tampok nitong SF6 Gas insulated compact RMU metal enclosed switchgear?

A: Ang pinakamalaking tampok ay ang sobrang compactness at ganap na insulated na disenyo. Kung ikukumpara sa mga tradisyonal na air-insulated RMU, binabawasan ng aming produkto ang volume ng humigit-kumulang 70% habang pinapanatili ang mahusay na pagganap ng kuryente. Ang lahat ng mga high-voltage na live na bahagi ay ganap na selyado sa loob ng isang hindi kinakalawang na asero na tangke ng gas, hindi naaapektuhan ng panlabas na condensation, polusyon, o maliliit na hayop---tunay na nakakamit ng 30 taon ng walang maintenance na operasyon. Bukod pa rito, nagtatampok ang aming SF6 insulated ring main unit ng modular na disenyo, na nagbibigay-daan sa flexible na kumbinasyon ng mga papasok/papalabas na unit, metering unit, PT unit, atbp., ayon sa mga kinakailangan ng user.

Q2: Gaano ito maaasahan sa malupit na kapaligiran?

A: Lubos na maaasahan. Ang tangke ng gas ay ginawa gamit ang laser welding at helium leak detection, na may taunang leak rate na mas mababa sa 0.1%, na tinitiyak ang pangmatagalang SF6 gas pressure stability. Kahit na sa -40°C matinding lamig o +55°C na mataas na temperatura, o sa mga altitude hanggang 3000 metro, pinapanatili ng aming produkto ang na-rate na antas ng pagkakabukod nito. Maraming mga customer ang nag-install ng compact RMU switchgear na ito sa mga coastal wind farm at minahan, kung saan ito ay gumana nang maraming taon nang walang anumang insidente ng insulation flashover.

Q3: Anong mga disenyo ng kaligtasan ang mayroon ang produkto?

A: Ang kaligtasan ay ang aming pangunahing priyoridad. Nagtatampok ang produkto ng "five-prevention" interlock system (pinipigilan ang maling operasyon ng circuit breaker, pinipigilan ang paglipat ng mga isolator sa ilalim ng load, pinipigilan ang pagsasara ng grounding switch kapag live, pinipigilan ang pagpapasigla kapag nakasara ang ground, at pinipigilan ang pagpasok sa mga live na compartment). Bukod pa rito, ang tangke ng gas ay may panloob na arc fault rating na IAC AFLR 20kA/1s, na may mga pressure relief channel na nagdidirekta ng arc energy sa isang ligtas na lugar sa labas ng enclosure. Ang isang window ng pagmamasid sa panel ng pagpapatakbo ay nagbibigay ng isang malinaw na pagtingin sa status ng isolation gap.

Q4: Anong mga partikular na sitwasyon ng aplikasyon ang angkop para sa?

A: Ang aming produkto ay malawakang ginagamit sa mga sumusunod na sitwasyon:

● Urban residential complexes, commercial buildings---bilang pangunahing papasok at distribution units sa mga substation, na nakakatipid sa floor space.

● Wind farm, photovoltaic power station---bilang mga RMU unit sa loob ng mga compact na substation, na lumalaban sa mga pagkakaiba-iba ng temperatura.

● Mga parkeng pang-industriya, pabrika---pinoprotektahan ang maliliit at katamtamang laki ng mga transformer, na pinapalitan ang mga tradisyonal na dropout fuse.

● Mga subway, tunnel, airport---high-reliability power supply node na nangangailangan ng mababang rate ng pagkabigo.

● Mga data center---A-level load na may napakataas na kinakailangan para sa pagpapatuloy ng supply, na nagpapagana ng awtomatikong standby power transfer na may automation.

● Mga minahan, daungan---maalikabok, mahalumigmig na mga kapaligiran kung saan ang ganap na selyadong konstruksyon ay isang malinaw na kalamangan.

Kung kailangan mo ng isa o daan-daang unit ng SF6 Gas insulated compact RMU metal enclosed switchgear, maaari kaming magbigay ng standardized o customized na mga solusyon.

Mga Detalye ng Produksyon (Mga Bentahe Kumpara sa Mga Kakumpitensya)

Detalyadong Paghahambing: Lugao Power vs. Ordinary Brands

Ang aming Mga Pangunahing Kalamangan sa Differentiating:

1. Tunay na "walang maintenance": Ang mga ordinaryong brand ay nagsasabing walang maintenance ngunit may taunang mga rate ng pagtagas ng gas>1%, na nangangailangan ng muling pagpuno bawat 3-5 taon.Lugao Powergumagamit ng double-seal ring + metal hard-seal structure na may taunang leakage rate ≤0.1% – hindi na kailangan ng refilling sa loob ng buhay ng disenyo.

2. Extreme environment adaptability : Ang aming produkto ay pumasa sa -45°C low-temperature at +60°C high-temperature type tests, at 720-hour salt spray testing (ordinaryo = 96 na oras) – angkop para sa coastal at alpine regions.

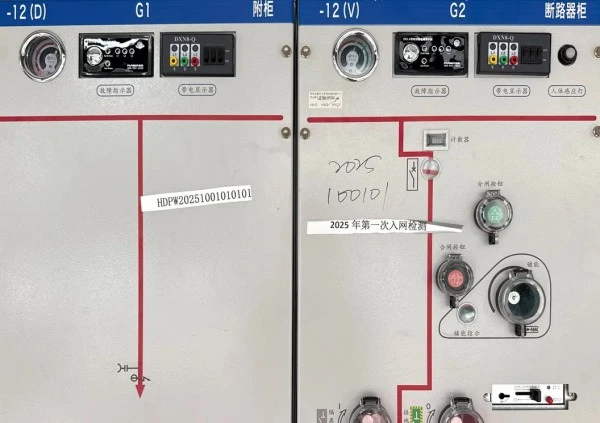

3. User-friendly na operasyon : Ang switch positions, grounding status, at open/closed states ay color-coded sa panel, at ang operating handle ay nagbibigay ng force feedback para maiwasan ang maling operasyon.

4. Mas mataas na short-circuit withstand capability : Ang pamantayan ay nangangailangan ng 20kA/3s; nagdidisenyo kami na may margin na 25kA/3s at peak na makatiis ng 63kA --- lumalampas sa average ng industriya ng 15%.

Mga Madalas Itanong (FAQ)

Q1: Ang SF6 gas ba sa SF6 Gas insulated compact RMU metal enclosed switchgear ay environment friendly? Mamaya pa ba ito tatanggalin?

A: Sa kasalukuyan, ang SF6 ay nananatiling pinakamahusay na insulating gas, ngunit nakagawa na kami ng mga eco-friendly na bersyon (C4 o dry air). Ang tangke ng gas ng unit na binili mo ay napakahusay na selyado, na may kaunting pagtagas sa loob ng 30 taon ng operasyon. Kung kailangan ng eco-friendly na retrofit sa hinaharap, makakapagbigay kami ng kumpletong serbisyo sa pagpapalit ng tangke ng gas.

Q2: Ano ang dapat kong gawin kung bumaba ang presyon ng gas sa panahon ng operasyon?

A: Ang aming produkto ay may standard na gas density gauge (na may low-pressure alarm contact). Kapag bumaba ang presyon sa 0.25 bar (kamag-anak), isang signal ng alarma ang ipinapadala sa control system. Sa puntong iyon, dapat humiling ng pagkawala ng kuryente, at bibisita ang aming after-sales team upang suriin kung may mga tagas at muling punan ang SF6. Sa ilalim ng normal na mga pangyayari, ang muling pagpuno dahil sa pagtagas ay halos hindi na kailangan.

T3: Maaari bang iakma ang produkto sa mga kasalukuyang sistema ng automation ng pamamahagi?

A: Talagang. Ang aming SF6 gas sa SF6 Gas insulated compact RMU na ito ay nakalaan sa mga interface ng DTU at espasyo para sa mga electric operating mechanism. Sa pamamagitan ng pagdaragdag ng electric module at mga control cable, maaari itong ikonekta sa IEC 60870-5-101/104 o Modbus na mga protocol ng komunikasyon upang makamit ang malayong pagbubukas/pagsasara, kasalukuyang/boltahe na pagbabasa, at pag-upload ng fault indicator.

Bakit Pumili ng Lugao Power?

Itinatag noong 2016:Ang Lugao Power ay isang propesyonal na tagagawa ng medium- at high-voltage power transmission at distribution equipment, na may sarili nitong pabrika at pinagsamang R&D, produksyon, at mga kakayahan sa pagbebenta.

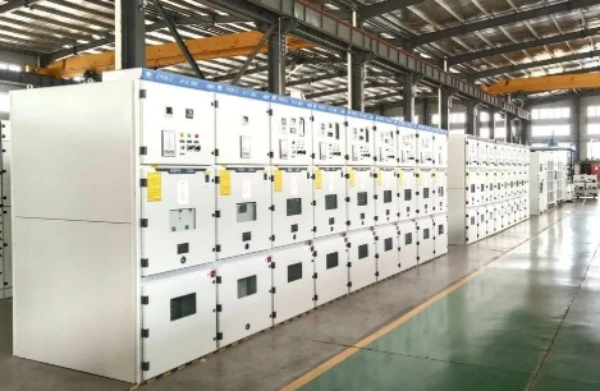

3,000+ m² Pasilidad sa Paggawa:Sinusuportahan ng aming pasilidad sa produksyon ang pagmamanupaktura, pagpupulong, inspeksyon, at pagsubok ng mga power transformer, RMU, switchgear, at iba pang kagamitan sa pamamahagi ng kuryente.

30+ Bansang Pinagsilbihan：Ang mga produkto ng Lugao Power ay na-export sa higit sa 30 bansa, na naghahatid ng power grid, industriyal, imprastraktura, renewable energy, at iba pang internasyonal na proyekto.

ISO9001 at SGS Certified:Ang aming pamamahala sa kalidad at mga proseso ng produksyon ay sinusuportahan ng mga sertipikasyon ng ISO 9001 at SGS. Available din ang mga naaangkop na produkto kasama ng mga certification ng CE at CCC.

60+ Teknikal na Staff：Sinusuportahan ng aming technical team ang disenyo ng produkto, pagsasaayos ng proyekto, mga naka-customize na solusyon, at teknikal na dokumentasyon para sa iba't ibang kinakailangan sa pamamahagi ng kuryente.

Factory-Direct Project Support：Mula sa pagpili ng produkto at teknikal na disenyo hanggang sa pagmamanupaktura, pagsubok, paghahatid, at after-sales na suporta, ang Lugao Power ay nagbibigay ng pinagsama-samang suporta para sa mga pandaigdigang proyekto sa pamamahagi ng kuryente.
