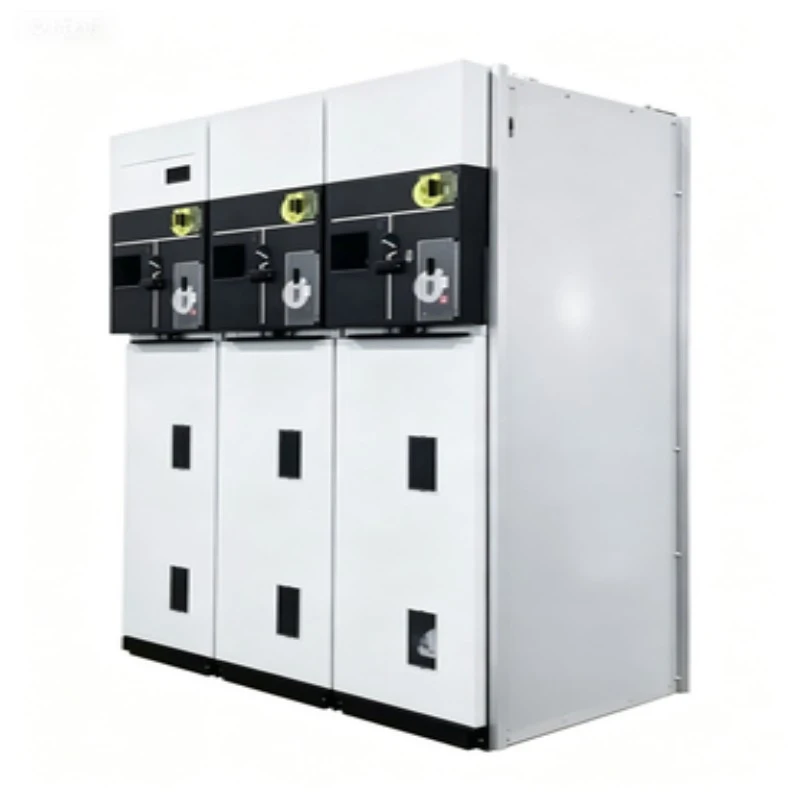

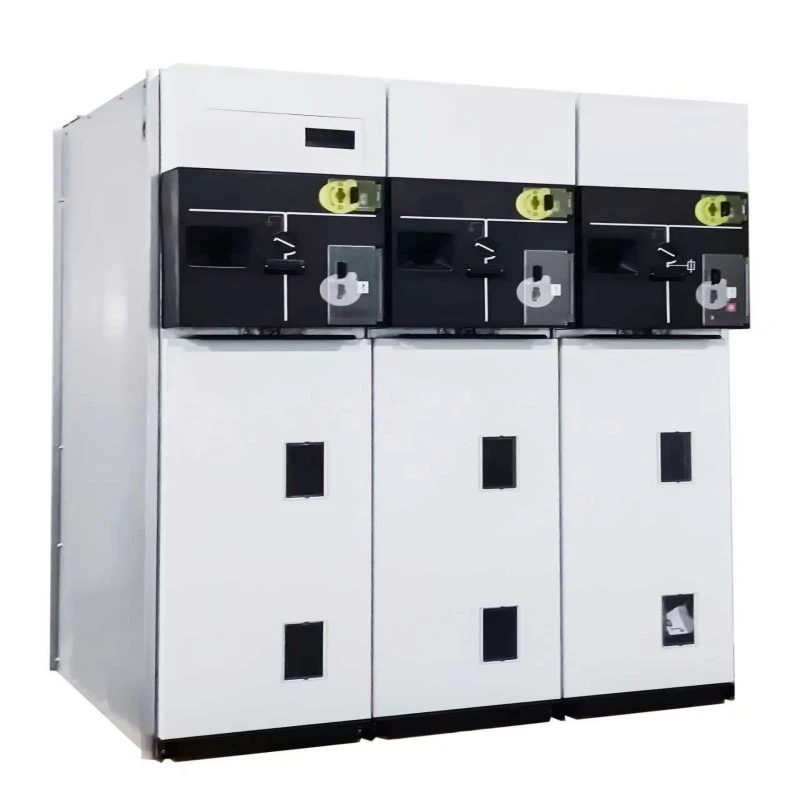

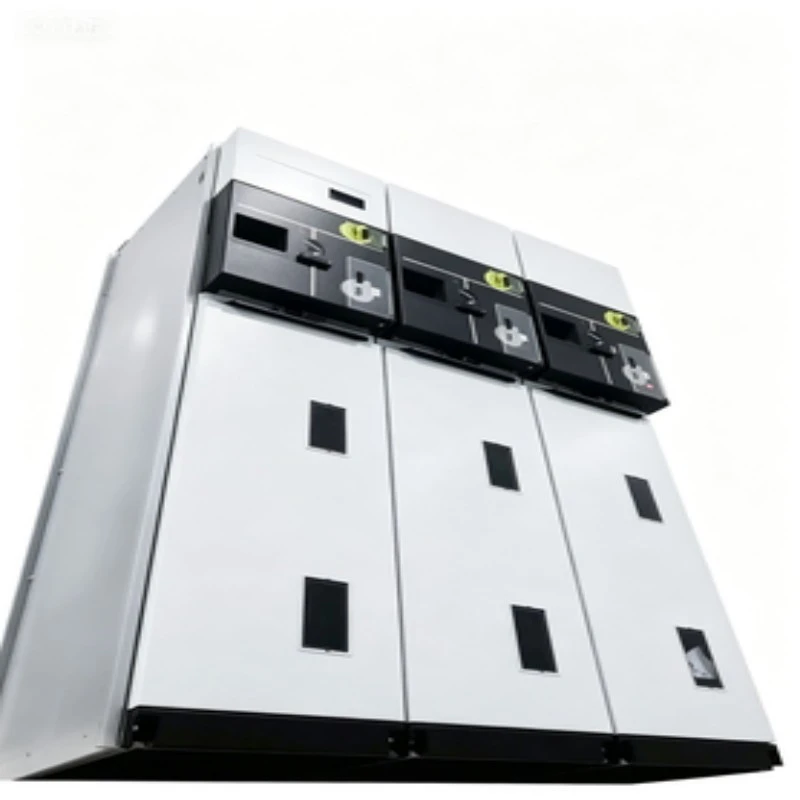

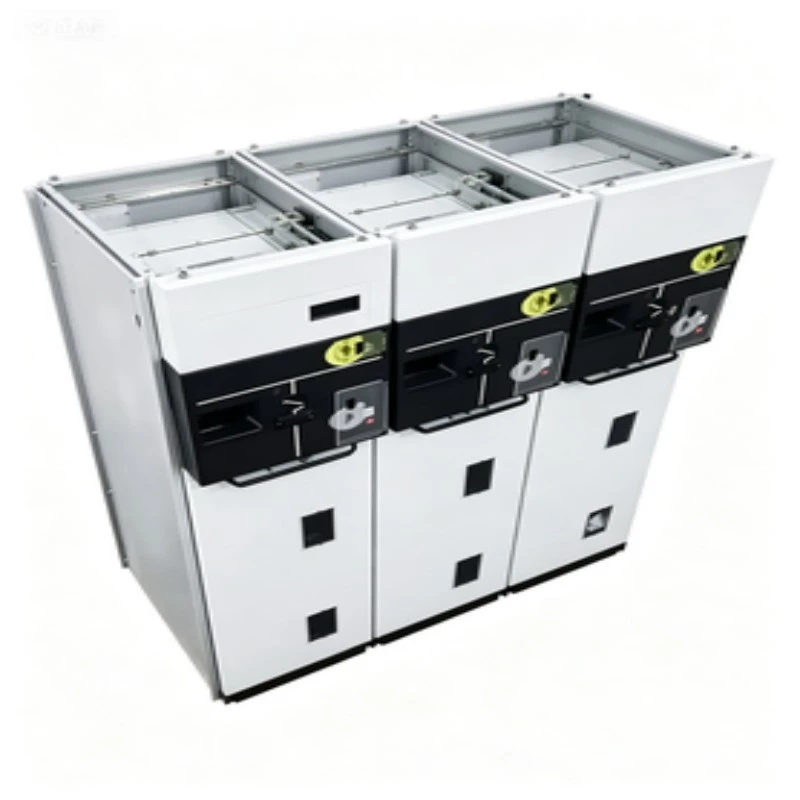

Pangunahing Yunit ng Singsing Sf6 Nai-withdraw na Switchgear

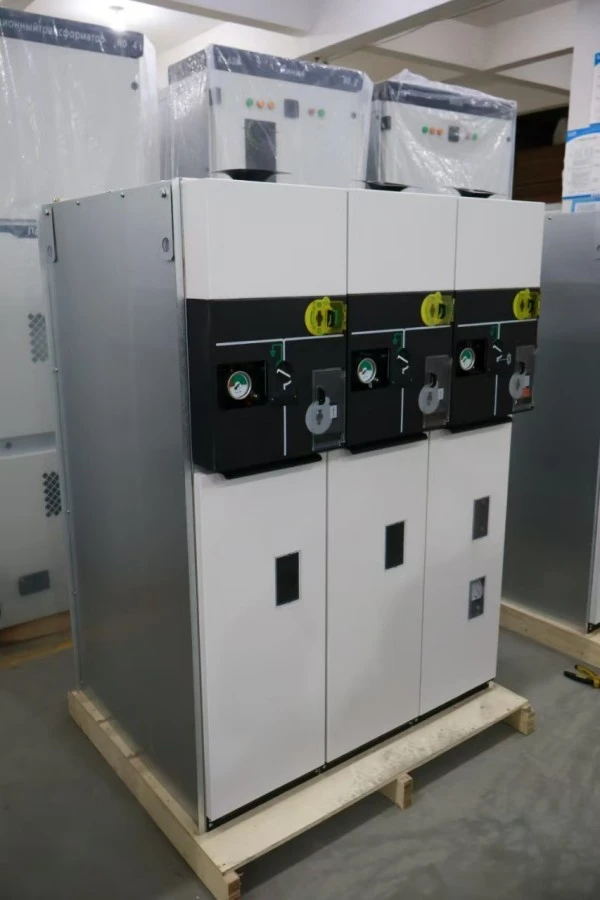

Ano ang Ring Main Unit SF6 Withdrawable Switchgear?

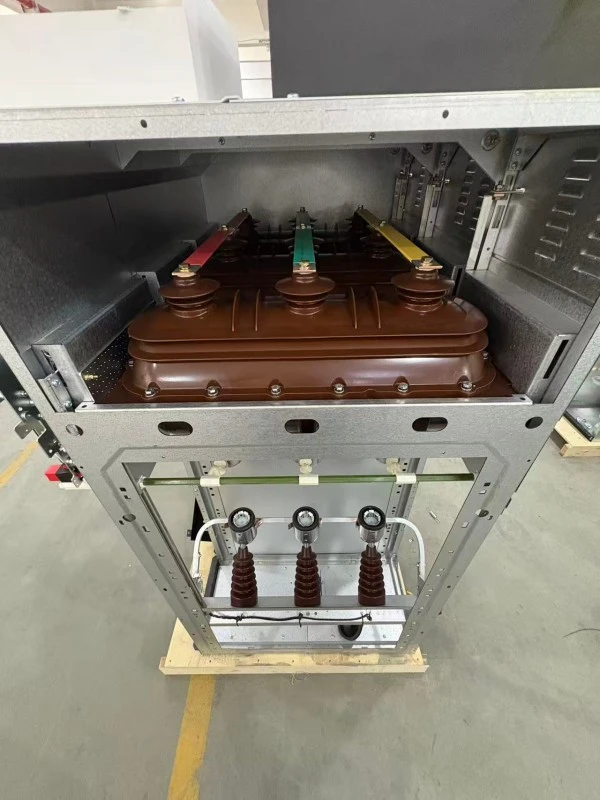

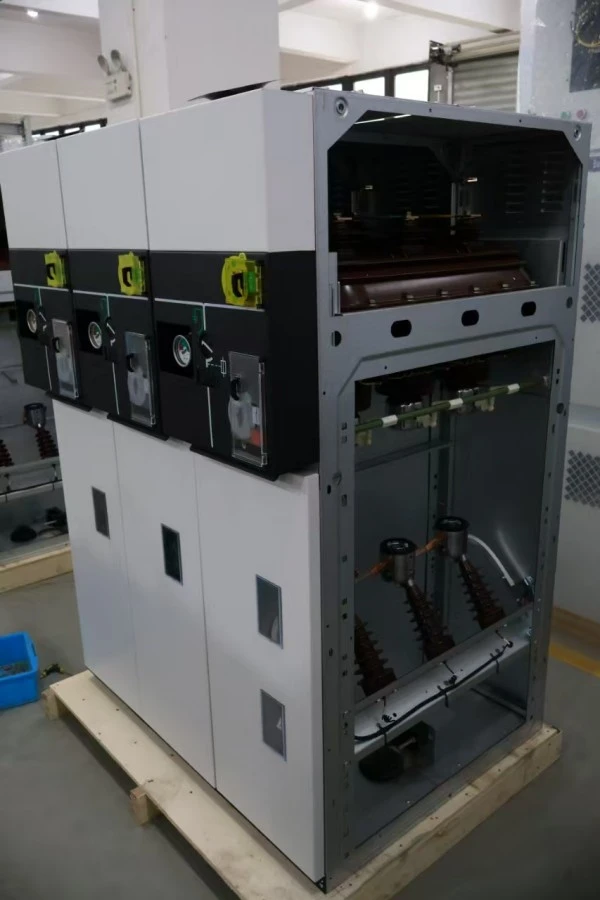

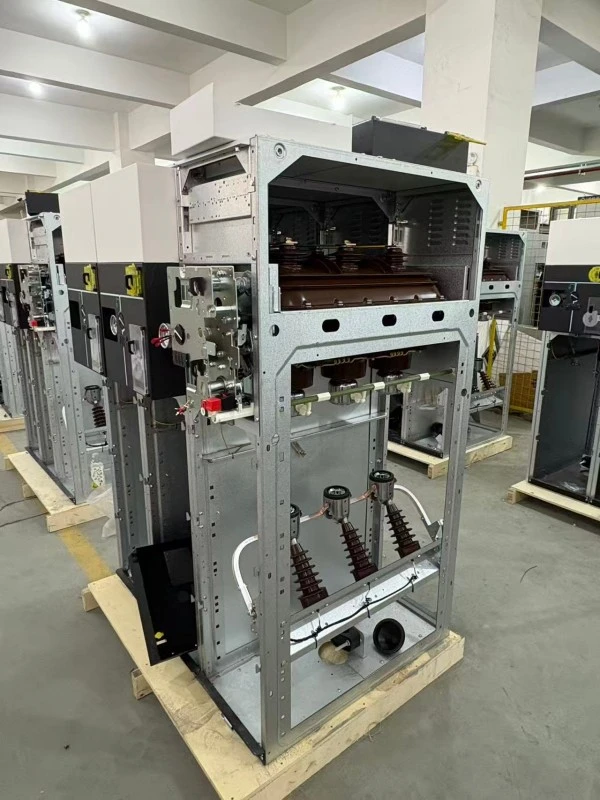

Angswitchgearay isang factory-assembled, metal-enclosed, SF6 insulated switchgear na idinisenyo para sa medium voltage ring network (hanggang 24kV/36kV). Hindi tulad ng fixed-typeMga RMU, ang na-withdraw na bersyon na ito ay nagtatampok ng mga naaalis na truck-mounted switching device---karaniwang isang vacuum circuit breaker o SF6 load break switch na maaaring pisikal na i-roll out sa enclosure para sa maintenance, inspeksyon, o pagpapalit nang hindi na-de-energize ang buong busbar.

Ano ang magagawa nito?

Itong Ring Main Unit SF6 Withdrawable Switchgear ay gumaganap ng tatlong kritikal na function sa power distribution:

1. I-ring ang koneksyon sa network---Ikinokonekta ang mga papasok na feeder mula sa dalawang direksyon, na nagpapagana ng redundant power supply.

2. Proteksyon ng transpormer --- Pinapalitan at pinoprotektahan ang mga transformer ng pamamahagi hanggang sa 2500kVA gamit ang mga pinagsamang piyus o isang circuit breaker.

3. Paghihiwalay para sa pagpapanatili---Ang naaalis na mekanismo ay nagbibigay ng nakikitang breaking gap, na tinitiyak ang ganap na kaligtasan para sa mga tauhan na nagtatrabaho sa ibaba ng agos.

4. Fault interruption---Iinterrupts short-circuit currents hanggang 25kA.

5. Cable testing at grounding---Earth switch at cable test ports ay nagbibigay-daan sa ligtas na cable work.

Ang bawat SF6 RMU switchgear mula sa Lugao Power ay sumusunod sa IEC 62271-200, na nag-aalok ng parehong load make/break capability at fault current withstand sa isang compact footprint (lapad na kasingbaba ng 450mm bawat panel).

Parameter ng Produkto (Pagtutukoy)

Tandaan: Maaaring mag-iba ang mga teknikal na parameter ayon sa napiling configuration. Mangyaring makipag-ugnayan sa Lugao Power para sa huling teknikal na data sheet.

Tampok at Application ng Produkto

Tampok na Q&A – Pag-unawa sa Withdrawable Advantage

Q1: Ano ang ginagawang mas mahusay ang withdrawable na disenyo kaysa sa fixed RMU?

A: Ang isang nakapirming RMU ay nangangailangan ng buong panel de-energization para sa pagpapanatili ng switchgear. Gamit ang Ring Main Unit sf6 Withdrawable switchgear, ilalabas mo lang ang switching module sa "disconnected" o "test" na posisyon. Ang busbar ay nananatiling live, at ang mga downstream circuit ay maaaring maseserbisyuhan nang ligtas. Ang downtime ay bumababa mula sa oras hanggang minuto.

Q2: Paano ko malalaman na nasa tamang posisyon ang naaalis na trak?

A: Kasama sa disenyo ng Lugao Power ang tatlong natatanging posisyong mekanikal---Nakakonekta, Pagsubok, at Nadiskonekta---bawat isa ay may tactile na feedback, mga visual indicator sa trak, at mga pantulong na contact para sa malayuang pagsubaybay sa SCADA. Awtomatikong sinasaklaw ng safety shutter ang mga fixed contact kapag inalis ang trak.

Q3: Ang SF6 ba ay walang maintenance sa gas sa withdrawable na disenyong ito?

A: Oo. Ang tangke ng SF6 ay selyadong habang-buhay (≥30 taon sa ilalim ng normal na mga kondisyon). Ang withdrawable mechanism ay matatagpuan sa low-voltage compartment o front truck area - hindi sa loob ng gas tank. Samakatuwid, ang pag-withdraw ng switch ay hindi nakakagambala sa presyon ng SF6 o integridad ng dielectric. Ito ay isang key differentiable ng SF6 Withdrawable Ring Main Unit.

Q4: Sinusuportahan ba ng RMU na ito ang remote control?

A: Oo. Ang mga withdrawable truck ay maaaring lagyan ng mga motorized na mekanismo at position feedback sensors, na nagbibigay-daan sa buong remote racking in/out – tugma sa IEC 61850 GOOSE messaging.

Angkop na Aplikasyon para sa SF6 insulated switchgear

Mga Detalye ng Produksyon

Ang bawat Ring Main Unit sf6 Withdrawable switchgear ay ginawa sa aming ISO 9001 certified na pasilidad na may nakalaang mga assembly lines para sa mga fixed at withdrawable na variant.

Mga pangunahing hakbang sa paggawa:

1. Paggawa ng tangke---3mm stainless steel, robotic laser welding, 100% helium leak test (leak rate <1×10⁻⁶ mbar·L/s).

2. SF6 processing---Vacuum filling na may dew point ≤ -50°C, naka-calibrate ang pressure sa 20°C reference.

3. Nai-withdraw na pagpupulong ng trak---Mga riles ng gabay sa katumpakan, mga anti-friction roller, mga pangunahing contact na naka-align sa sarili (tanso na may pilak, 12μm na kapal).

4. Interlock tuning---Ang bawat unit ay sumasailalim sa 200 insertion/withdrawal cycle para i-verify ang mga mekanikal na interlock.

5. Mataas na boltahe na pagsubok---Power frequency makatiis: 42kV/1min (12kV units); bahagyang discharge <5pC sa 1.2Ur.

6. Pagsusuri sa pagtaas ng temperatura---Sa 1.1× rate na kasalukuyang, lahat ng mga punto ay nasa mga karaniwang limitasyon.

7. Natatanging serial number---Naka-ukit sa parehong enclosure at withdrawable truck para sa ganap na traceability.

Mga Checkpoint ng Quality Control

Packaging

Ang bawat Ring Main Unit sf6 Withdrawable switchgear panel ay naka-pack na indibidwal para sa pag-export:

Mga marka sa crate:

1. “Napuno ng SF6 Gas – Huwag I-drop”

2. “Maaalis na Truck sa Loob – Hawakan nang May Pag-iingat”

3. Center of gravity, lifting point, marupok na label

Ang naaalis na trak ay ipinadala sa loob ng panel (sa Nakadiskonekta na posisyon) upang maiwasan ang pinsala. Para sa mga order na may maraming trak, available ang opsyonal na hiwalay na packaging.

After-Sales at Warranty

Panahon ng warranty:

12 buwan mula sa petsa ng pagkomisyon o 18 buwan mula sa petsa ng pagpapadala (alinman ang mauna).

Ano ang sakop:

1. Lahat ng mekanikal na bahagi kabilang ang maaalis na trak, mga interlock, mga shutter

2. SF6 gas system (maliban sa gas refill dahil sa pagtagas ng customer)

3. Pangunahin at pangalawang kontak

4. Mekanismo ng paglipat ng lupa

Ano ang hindi sakop:

1. Pinsala sa panahon ng hindi tamang withdrawal/insertion

2. Mga pagbabago sa panlabas na mga kable

3. Mga gawa ng kalikasan (baha, kidlat)

4. Mga consumable (fuse, indicator lamp)

Mga pangako sa serbisyo:

1. Sagot sa teknikal na pagtatanong: sa loob ng 2 oras (araw ng trabaho)

2. Pagpapadala ng mga ekstrang bahagi: sa loob ng 24 na oras

3. Remote na pag-troubleshoot: libreng suporta sa video call

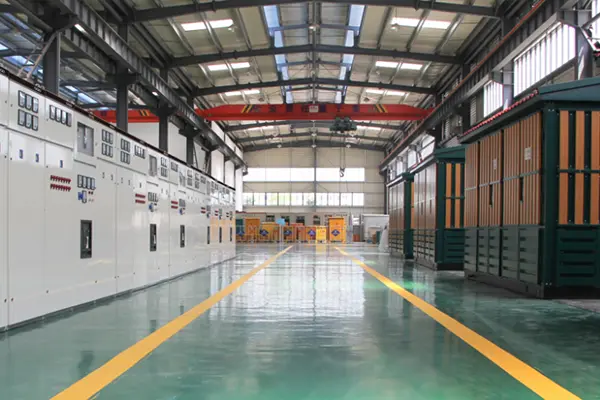

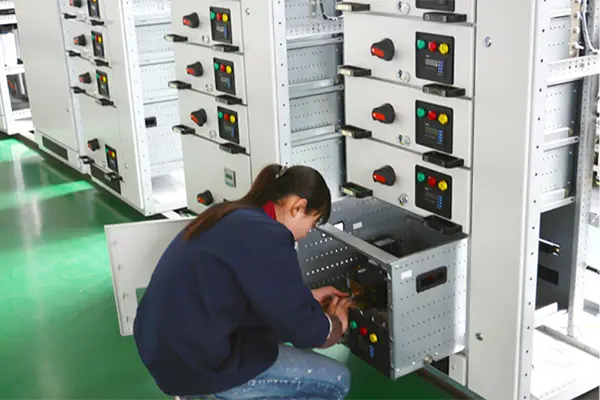

Paggawa at Kontrol ng Kalidad

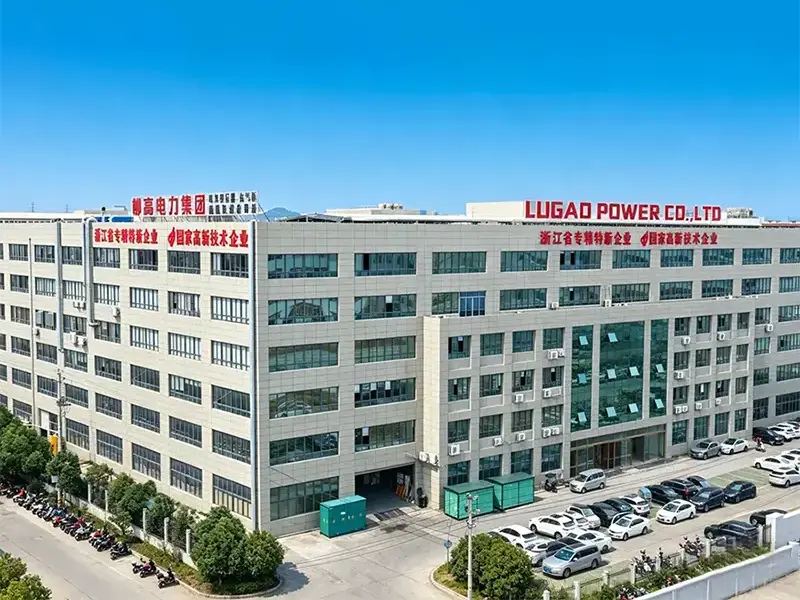

Dalubhasa ang Lugao Power Co., Ltd. sa R&D at pagmamanupaktura ng high, medium, at low-voltage power transmission at distribution equipment, kabilang ang mga transformer,switchgear, mga circuit breaker, disconnector, at mga kaugnay na produktong elektrikal.

Gamit ang in-house na produksyon, engineering, at mga kakayahan sa pagsubok, ang Lugao Power ay nagbibigay ng mga customized na OEM/ODM na solusyon at one-stop power distribution solution para sa mga utility, pang-industriya na pasilidad, renewable energy projects, at infrastructure applications sa buong mundo.
