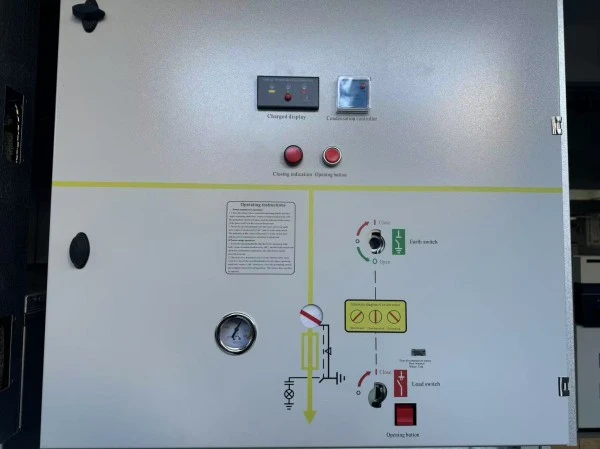

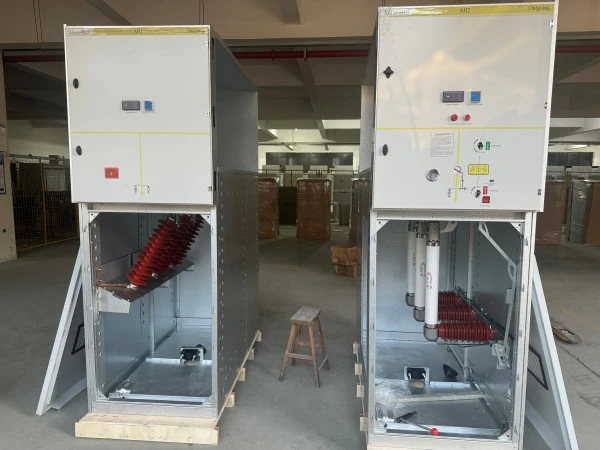

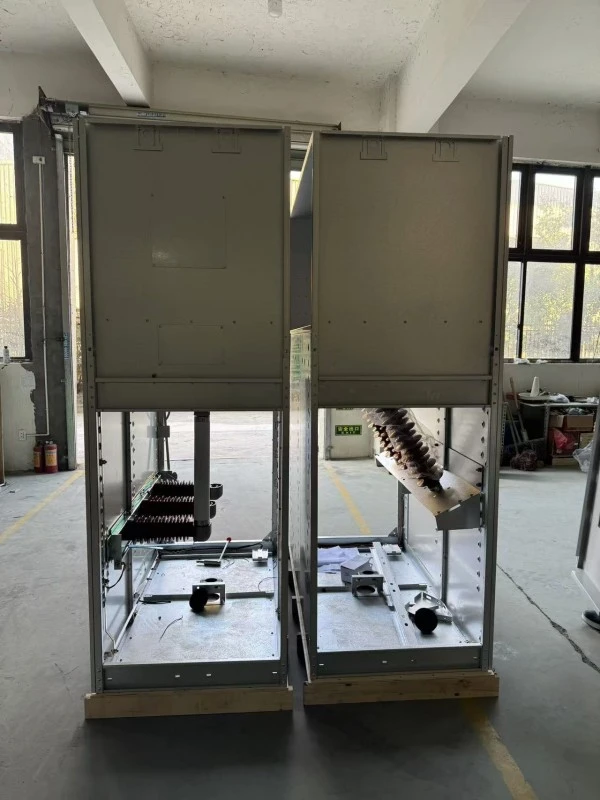

Pangkapaligiran na Gas Insulation RMU

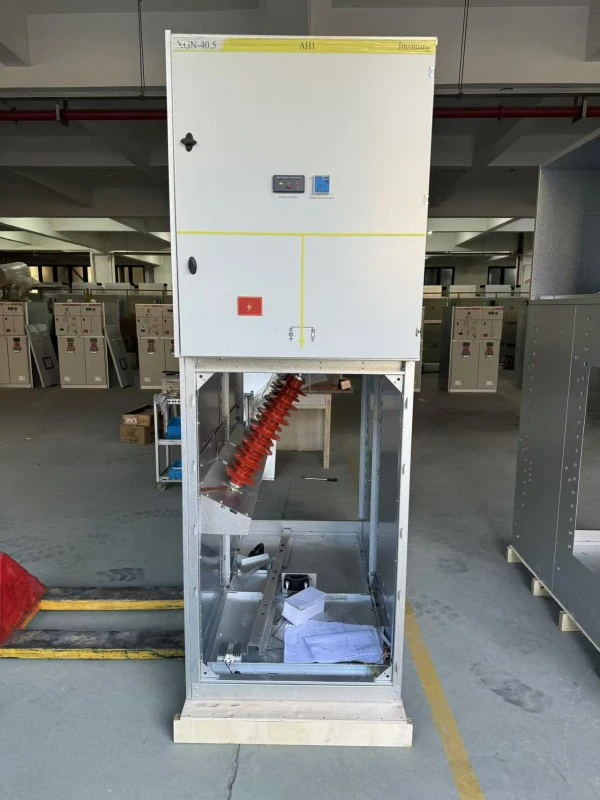

Ang environment friendly na gas insulation RMU (Pangunahing Yunit ng Ring) ay isang factory-assembled, sealed, metal-enclosed medium voltage switchgear (hanggang 24kV) na gumagamit ng eco-friendly na gas mixture bilang pangunahing insulating at arc-quenching medium nito---sa halip na purong SF6. Hindi tulad ng tradisyonal na SF6 RMU na may mataas na Global Warming Potential (GWP = 23,500), ang SF₆ ay may GWP na humigit-kumulang 24,300 ayon sa kasalukuyang data ng sanggunian ng EU. Gumagamit ang eco-RMU ng Lugao Power ng alinman sa synthetic air, N₂/SF₆ blend (na may mas mababa sa 10% SF6), o fluoroketone-based (C5-FK) na gas. Ang mga gas na ito ay hindi nakakalason, hindi nasusunog, at may GWP na mas mababa sa 1 (para sa synthetic na hangin) o mas mababa sa 600 (para sa C5-FK), kumpara sa 23,500 para sa purong SF6.

Mga Bentahe ng Produkto

Bakit PumiliLugao PowerEco-Gas RMU Higit sa Mga Alternatibo ng SF6?

Mga Tampok ng Produkto

Listahan ng Tampok na may mga Teknikal na Paliwanag

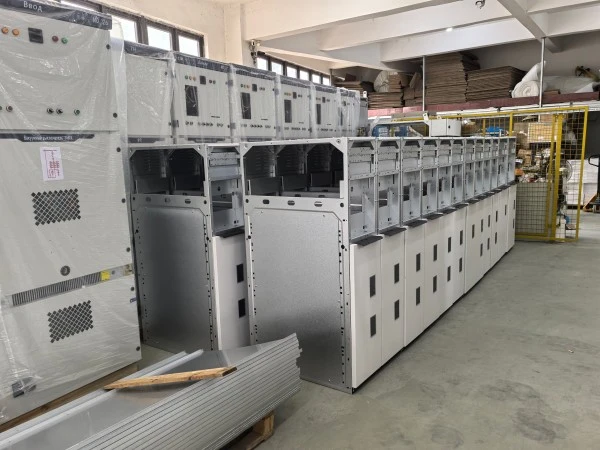

Mga Detalye ng Produksyon

Paano Ginagawa ng Lugao Power ang Eco-Gas RMU

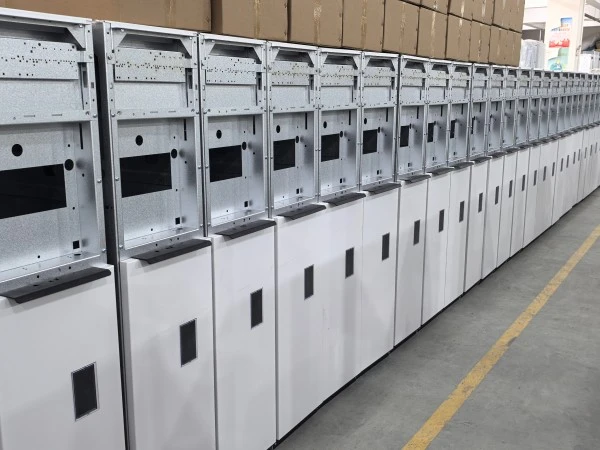

Ang bawat environment friendly na gas insulation RMU ay ginawa sa aming ISO 9001:2021 at ISO 14001 certified na pasilidad sa Wenzhou, China. Ang proseso ng pagmamanupaktura ay partikular na inangkop para sa eco-gas handling - iba sa mga linya ng produksyon ng SF6.

Hakbang-hakbang na Proseso ng Produksyon

1. Paggawa ng tangke

● 3mm stainless steel (AISI 304) – laser cut, robotic bent, hinangin ng automated na proseso ng MIG.

● 100% helium leak detection: Ang tangke ay nakalubog sa vacuum chamber; pagsubok sa pag-spray ng helium – rate ng pagtagas <1×10⁻⁶ mbar·L/s (20x mas mahigpit kaysa sa kinakailangan ng IEC).

2. Component assembly

● Mekanismo ng switch na may tatlong posisyon na naka-assemble sa cleanroom (Class 100,000).

● Mga tansong contact na may silver-plated (15μm na kapal) – tinitiyak ang mababang contact resistance (<30μΩ).

● Mekanismo ng shutter – hindi kinakalawang na asero, cam-driven.

3. Pagproseso ng vacuum

● Ang tangke ay pinainit hanggang 80°C sa ilalim ng vacuum (<10 Pa) sa loob ng 8 oras – inaalis ang moisture (target <10ppm).

● Pinipigilan ang internal condensation at dielectric breakdown.

4. Pagpuno ng Eco-gas

● Gas mixture na inihanda sa nakalaang mixing station (katumpakan ±1%).

● Para sa C5-FK blend: C5-FK (fluoroketone) + CO₂ + O₂ (trace).

● Fill pressure: 0.04 MPa relative sa 20°C.

● Ang bawat tangke ay may serial-numbered na may label ng komposisyon ng gas.

5. Panghuling pagsusuri sa kuryente

● Power frequency withstand: 42kV/1min (12kV units).

● Lightning impulse: 75kV peak (1.2/50μs).

● Bahagyang discharge: <5pC sa 1.2Ur (12kV = 14.4kV test voltage).

● Pagsukat ng paglaban sa pakikipag-ugnay: Naitala sa sertipiko ng pagsubok.

● Pagsubok sa mekanikal na operasyon: 50 bukas/sarado na mga siklo – walang pagbabago sa presyon ng gas.

6. Interlock verification

● Sinuri ang lahat ng mekanikal na interlock gamit ang mga gauge pin – naitala ang pagsukat ng puwersa.

7. Pag-iimpake

● Gas-filled unit na selyadong may transport cap sa valve.

● Ang pressure gauge ay protektado ng foam cover

Mga Milestone ng Quality Control

After-Sales Service at Warranty

Panahon ng warranty:

12 buwan mula sa petsa ng pagkomisyon o 18 buwan mula sa petsa ng pagpapadala (alinman ang mauna).

Sakop sa ilalim ng warranty:

1. Lahat ng mekanikal na bahagi (switch mechanism, interlocks, earth switch, indicators)

2. Integridad ng tangke ng gas (pagtulo dahil sa depekto sa pagmamanupaktura)

3. Pangunahin at pangalawang kontak

4. Komposisyon ng Eco-gas (kung ang factory fill ay lumihis mula sa sertipiko)

5. Pressure gauge at density monitor

Hindi sakop:

1. Pinsala mula sa hindi wastong pag-iimbak o pag-install (hal., pagbagsak ng unit)

2. Panlabas na kaagnasan dahil sa agresibong kapaligiran (hal., planta ng kemikal)

3. Mga gawa ng kalikasan (lindol, baha, kidlat)

4. Mga consumable (fuse, indicator lamp, baterya)

Mga Madalas Itanong

Q1: Anong gas ang eksaktong ginagamit sa Environmentally friendly na gas insulation RMU?

A: Nag-aalok ang Lugao Power ng dalawang opsyon:

● Opsyon A (ekonomiya): N₂ + 10% SF₆ timpla – GWP ≈ 2,350 (90% mas mababa pa kaysa sa purong SF₆).

● Opsyon B (berdeng premium): C5-FK (fluoroketone) + CO₂ + O₂ – GWP < 600, walang PFAS, na angkop para sa mga proyektong naglalayong bawasan ang pag-asa sa mga high-GWP SF₆ na insulation gas..

Parehong hindi nakakalason, hindi nasusunog, at inaprubahan ng IEC 62271-200.

Q2: Ang pagganap ba ng gas ay magkapareho sa SF6?

A: Oo，sa parehong operating pressure (0.04-0.05 MPa), ang dielectric strength at arc-quenching na kakayahan ay katumbas. Ang aming environment friendly na RMU ay pumasa sa parehong uri ng mga pagsubok gaya ng SF6 units: 42kV withstand, 20kA short-circuit making, at 50 mechanical operations.

Q3: Ano ang mangyayari kung ang gas ay tumagas? Mapanganib ba ito sa mga manggagawa?

A: Ang Eco-gas ay hindi nakakalason (hindi tulad ng SF6 na maaaring makagawa ng mga nakakalason na byproduct sa ilalim ng arcing). Gayunpaman, ang malalaking pagtagas sa mga nakakulong na espasyo ay maaaring mapalitan ang oxygen. Ang RMU ng Lugao Power ay may kasamang low-pressure alarm. Kung na-trigger, pahangin ang silid bago pumasok. Ang gas mismo ay ligtas na huminga sa maliit na halaga (katulad ng CO₂ fire extinguisher discharge).

Q4: Maaari ba akong mag-refill ng gas sa lokal kung kinakailangan?

A: Ang tangke ay selyado habang buhay---hindi mo na kailangang mag-refill sa ilalim ng normal na mga kondisyon (leak rate <0.1% bawat taon). Gayunpaman, kung ang isang balbula ay nasira, ang Lugao Power ay nagbibigay ng mga refill kit na may eksaktong pinaghalong gas. Hindi namin inirerekomenda ang paggamit ng lokal na SF6 – na makakatalo sa layuning pangkapaligiran.

Q5: Mas mahal ba ang iyong Environmentally friendly gas insulation RMU kaysa sa SF6?

A: Ang paunang halaga ng pagbili ay humigit-kumulang 8-12% na mas mataas dahil sa gas blend at nakalaang linya ng produksyon. Gayunpaman:

1. Iniiwasan mo ang mga gastos sa pagbawi ng SF6 sa hinaharap

2. Kwalipikado ka para sa mga insentibo sa buwis sa berdeng gusali (hal., sa Singapore, EU).

3. Maraming mga utility ngayon ang nagbabayad ng premium para sa SF6-free switchgear sa kanilang pagmamarka sa pagkuha.

4. Sa loob ng 20-taong lifecycle, ang eco-RMU ng Lugao ay cost-neutral o mas mura.

Q6: Anong mga sertipikasyon ang hawak ng RMU na ito?

A: Buong IEC 62271-200 type tests (KEMA certified). Karagdagang:

● ISO 14001 (manufacturing environmental management)

● pagmamarka ng CE

● Chinese GB/T 3906

Q7: Maaari ko bang i-retrofit ang isang umiiral na panel ng SF6 RMU na may eco-gas?

A: Hindi, ang sistema ng paghawak ng gas, mga seal, at mga setting ng presyon ay iba. Gayunpaman, ang Lugao Powergas-insulated RMUay may parehong mga panlabas na dimensyon at busbar spacing gaya ng karamihan sa mga karaniwang SF6 RMU. Nagbibigay-daan ito sa pagpapalit ng "drop-in" nang walang mga gawaing sibil.

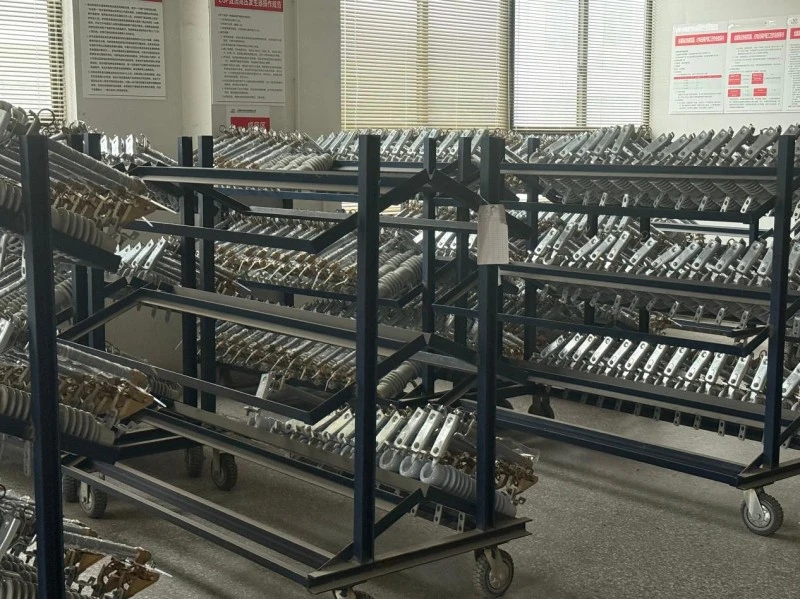

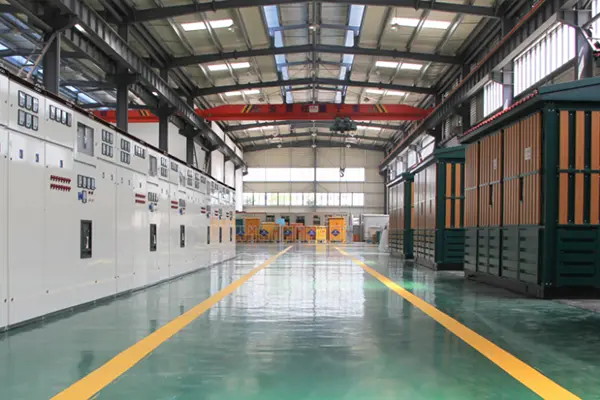

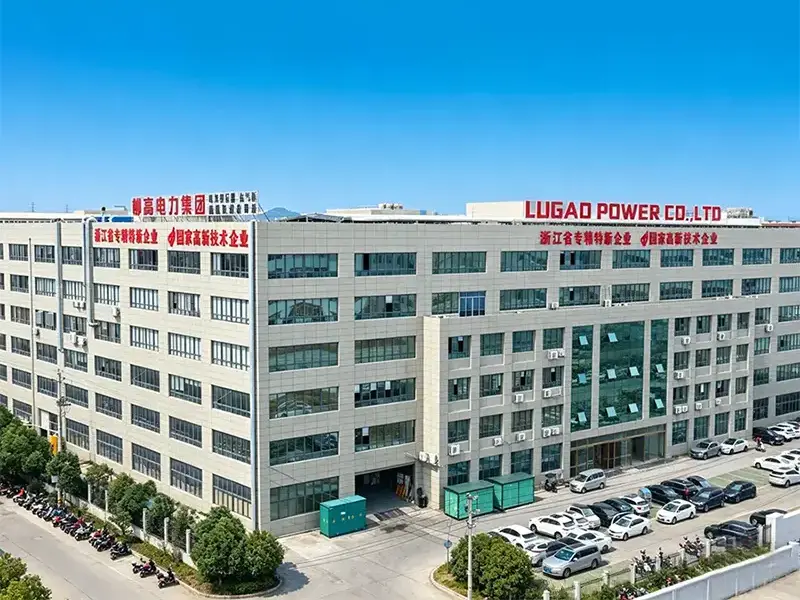

Pabrika ng Lugao
