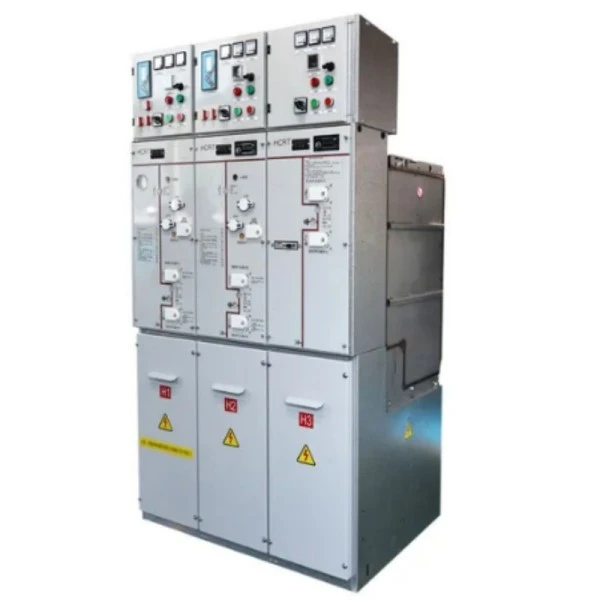

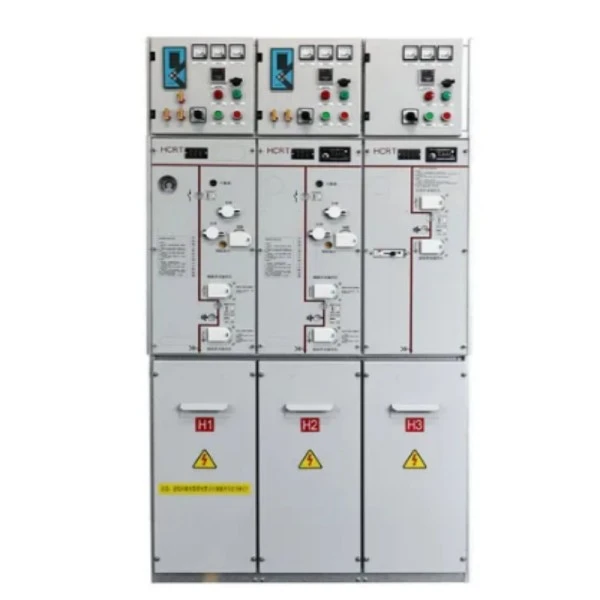

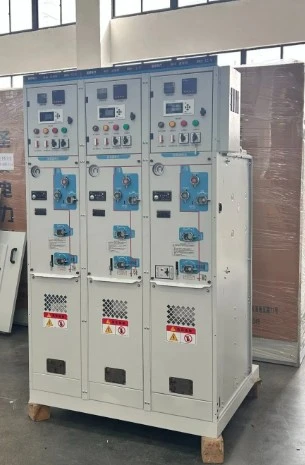

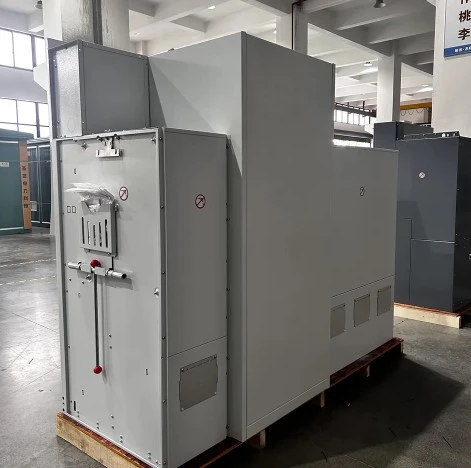

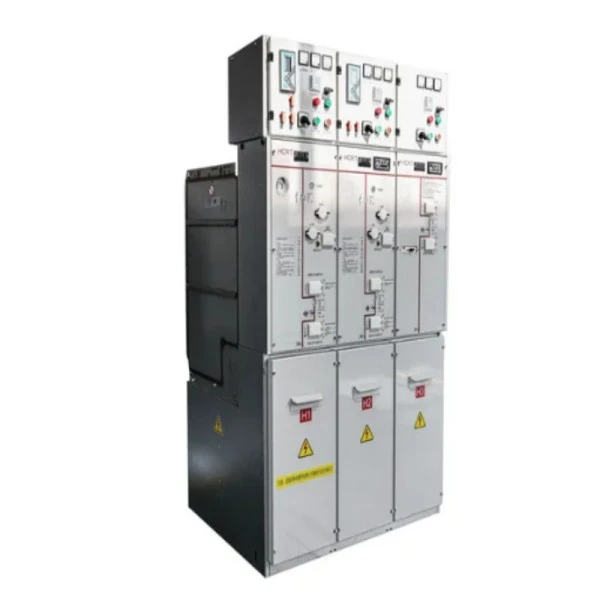

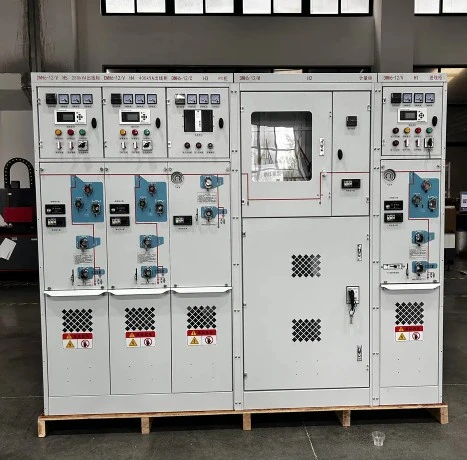

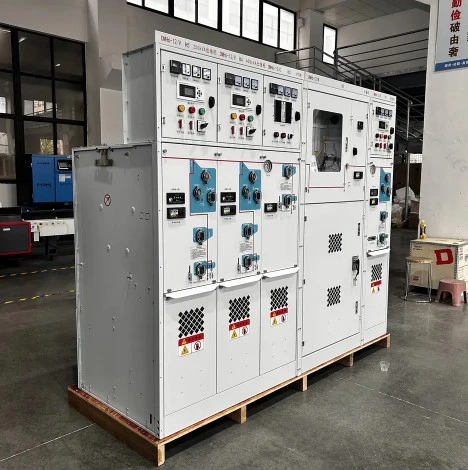

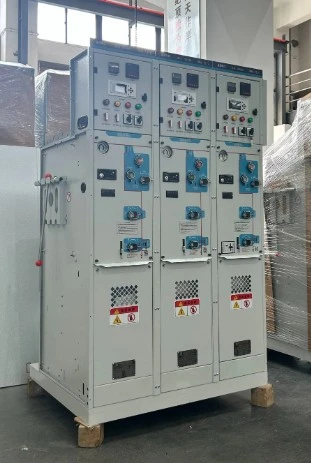

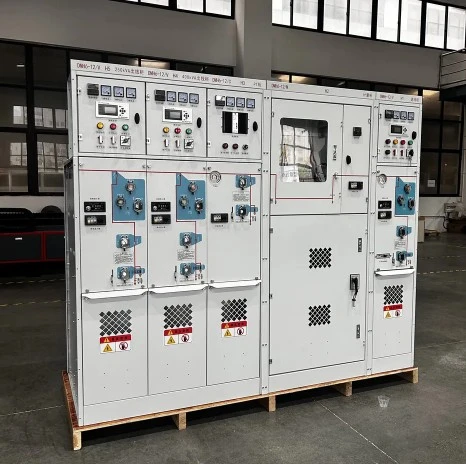

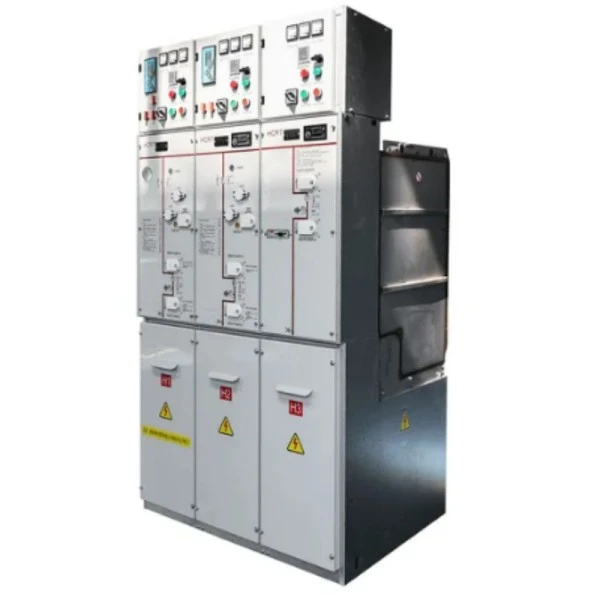

35kv Medium Voltage Sf6 Sealed Switchgear

Ang 35kV medium voltage na SF6 sealed switchgear ay isang factory-assembled, metal-enclosed electrical device na gumagamit ng sulfur hexafluoride (SF6) gas bilang parehong insulating at arc-quenching medium. Hindi tulad ng karaniwang open-type na switchgear, lahat ng mga live na bahagi---kabilang ang circuit breaker, disconnector, at grounding switch---ay hermetically sealed sa loob ng stainless steel tank na puno ng SF6 gas sa isang kontroladong presyon.

Ano ang magagawa nito?

Pangunahin, itong 35kV medium voltage na SF6 sealed switchgear ay responsable para sa pagtanggap, pamamahagi, at pagkontrol ng elektrikal na enerhiya sa 35kV power network. Pinoprotektahan nito ang mga transformer, motor, at feeder mula sa mga overload, short circuit, at transient overvoltages. Kapag nagkaroon ng fault, pinapatay ng SF6 circuit breaker ang arc sa loob ng millisecond, na tinitiyak ang kaunting pinsala sa downstream na kagamitan. Bukod pa rito, binibigyang-daan nito ang mga remote switching operations at real-time status monitoring, na ginagawa itong pangunahing bahagi ng modernong smart grids. Sa esensya, pinapalitan nito ang napakalaking air-insulated switchgear (AIS) sa mga application kung saan limitado ang espasyo o malubha ang mga kondisyon sa kapaligiran.

Mga Bentahe ng Produkto

Kapag sinusuri ang 35kV medium voltage SF6 sealed switchgear, ang solusyon ng Lugao Power ay namumukod-tangi sa pamamagitan ng limang pangunahing bentahe:

1. Napakahusay na Pagkakaaasahan: Dahil ang SF6 gas ay nagbibigay ng superyor na dielectric na lakas (humigit-kumulang 3 beses kaysa sa hangin), ang mga panloob na bahagi ay immune sa alikabok, halumigmig, fog ng asin, at polusyon. Nagreresulta ito sa napakababang rate ng pagkabigo—mas mababa sa 0.1% sa loob ng sampung taon ng operasyon.

2. Compact Footprint: Ang selyadong disenyo ay lubhang binabawasan ang phase-to-phase at phase-to-ground clearance. Ang isang karaniwang Lugao 35kV SF6 ring main unit ay sumasakop lamang sa 1.2m² bawat feeder, kumpara sa 3.5m² para sa AIS. Nagbibigay-daan ito sa mga utility at plantang pang-industriya na i-retrofit o palawakin sa loob ng kasalukuyang mga footprint ng gusali.

3. Operasyon na Walang Pagpapanatili: Dahil gumagana ang lahat ng gumagalaw na bahagi sa isang tuyo, selyadong SF6 na kapaligiran, hindi na kailangan ng regular na paglilinis, pagsasaayos ng contact, o pagsubok sa paglaban sa pagkakabukod. Ang tanging inirerekomendang tseke ay ang pagbabasa ng gas pressure gauge isang beses bawat anim na buwan. Sa loob ng 20 taong buhay ng serbisyo, nakakatipid ito ng hanggang 70% sa mga gastusin sa pagpapatakbo.

4. Pinahusay na Kaligtasan para sa Mga Tauhan: Ang metal-enclosed, welded tank ay na-rate para sa internal arc fault containment (IAC) hanggang 50kA/1s. Kahit na sa ilalim ng internal fault, ang pressure relief valve ay nagdidirekta ng mga mainit na gas sa isang ligtas na exhaust duct—hindi kailanman patungo sa isang operator. Ang lahat ng mga interlock ay sumusunod sa IEC 62271-200.

5. All-Weather Performance: Mula -40°C sa alpine substation hanggang +55°C sa disyerto na solar farm, itong 35kV medium voltage na SF6 na selyadong switchgear ay gumagana nang hindi bumababa. Walang trace heating o air conditioning ang kailangan sa loob ng enclosure.

Mga Tampok ng Produkto

● Kasama sa 35kV medium voltage na SF6 sealed switchgear ng Lugao Power ang mga sumusunod na partikular na teknikal na feature:

1. Welded Stainless Steel Tank: 3mm ang kapal, 316L grade, helium leak-tested sa mas mababa sa 0.1% bawat taon. Walang mga gasket o O-ring na nakalantad sa kapaligiran.

2. Three-Position Switch: Pinagsamang load break switch, disconnector, at grounding switch sa isang mekanismo. Pinipigilan ng mekanikal na interlock ang mga maling operasyon ng pagkakasunud-sunod.

3. SF6 Pressure Gauge (Temperature-Compensated): Nagbibigay ng totoong pressure reading anuman ang temperatura sa paligid. Green zone = 0.12–0.14 MPa (ganap). Ang mga contact ng alarma sa mababang presyon ay magagamit para sa malayuang pagsubaybay.

4. Opsyon ng Vacuum Circuit Breaker: Para sa proteksyon ng feeder, pinagsasama ng built-in na vacuum interrupter na may panlabas na insulation ng SF6 ang mataas na kapasidad ng pagsira ng vacuum sa lakas ng pagkakabukod ng SF6. Rated short-circuit breaking current: 31.5kA.

5. Cable Compartment: Malaki, naaalis na takip sa harap ay nagbibigay-daan sa madaling pag-access para sa pag-install ng cable lug. Angkop para sa single-core na tanso o aluminyo na mga cable hanggang sa 500mm².

6. Magnetic o Spring Actuator: Magagamit bilang magnetic actuator (para sa 100,000 mechanical operations) o isang stored-energy spring mechanism (para sa cost-sensitive na mga proyekto).

7. Front Panel Mimic Bus: Isang malinaw, nakaukit na one-line diagram na may mga LED indicator para sa switch position, earthing status, at SF6 pressure.

8. Mga Pantulong na Contact: 6NO + 6NC, na-rate para sa 220V DC, direktang hinihimok mula sa pangunahing baras (walang mga cam na madulas).

Application ng Produkto

Ang versatility ng 35kV medium voltage SF6 sealed switchgear ay ginagawa itong angkop para sa mga sumusunod na application:

1. Wind Farm: Ginagamit sa bawat base ng tore ng turbine o sa mga singsing ng kolektor ng platform sa malayo sa pampang. Lumalaban sa vibration, salt spray, at mga nakakulong na espasyo.

2. Solar PV Power Plants: Naka-install sa combiner box outputs at step-up transformer primary side. Pinipigilan ng selyadong disenyo ang pagpasok ng alikabok sa mga kapaligiran sa disyerto.

3. Mga Pang-industriya na Substation: Mga gilingan ng bakal, planta ng semento, at mga pasilidad ng petrochemical kung saan ang patuloy na produksyon ay nangangailangan ng mataas na uptime. Ang SF6 switchgear ay nagpapakain ng malalaking motor (3MW–10MW) at mga arc furnace.

4. Mga Data Center: Nagbibigay ng maaasahang 35kV na papasok na supply sa mga backup generator at UPS system. Ang compact size nito ay nag-iiwan ng mas maraming espasyo sa sahig para sa mga IT rack.

5. Railway Traction Substation: Para sa mga nakuryenteng riles sa 27.5kV o 35kV system. AngSF6 switchgearpinangangasiwaan ang madalas na paglipat (hanggang 5,000 na operasyon/taon) nang walang contact wear.

6. Underground Substation: Sa mga sentro ng lungsod o commercial complex kung saan ang lupa ay napakamahal. Maaaring isalansan ang switchgear sa dalawang tier sa loob ng 2.5m-high vault.

7. Pangalawang Pamamahagi ng Utility: Bilang isang ring main unit (RMU) para sa pagpapakain sa mga bloke ng tirahan o maliliit na industrial park mula sa 35kV loop.

Mga Pamantayan na Sinusunod Namin

Ang 35kV Medium Voltage SF6 Sealed Switchgear ng Lugao Power ay idinisenyo at ginawa ayon sa mga pamantayan sa internasyonal at industriya para matiyak ang kaligtasan, pagiging maaasahan, at mahabang buhay ng serbisyo.

Mga Detalye ng Produksyon

Ang bawat unit ng 35kV medium voltage SF6 sealed switchgear ng Lugao Power ay sumasailalim sa mahigpit na mga hakbang sa pagmamanupaktura:

● Paggawa ng Tank: Ang mga 316L na stainless steel na plato ng laser-cut ay robot-welded sa isang jig. Ang lahat ng mga welds ay siniyasat ng dye penetrant at X-ray para sa mga pinholes. Ang bawat tangke ay sinusuri ang presyon sa 0.3 MPa (2*operating pressure) sa loob ng 24 na oras.

● Surface Treatment: Ang panlabas ay phosphated at pinahiran ng RAL 7035 epoxy polyester powder (minimum na 80μm na kapal). Salt spray resistance: 1,000 oras.

● Pagproseso ng SF6 Gas: Pagkatapos ng pagpupulong ng lahat ng panloob na bahagi (bushings, contacts, actuator), ang tangke ay inililikas sa <10 Pa. Pagkatapos ang SF6 gas na may kadalisayan >99.97% ay pupunuin sa 0.12 MPa absolute. Na-verify ang dew point sa < -50°C.

● Mechanical Endurance Test: Ang bawat mekanismo ng pagpapatakbo ay iniikot ng 500 beses (bukas/sarado/lupa) sa isang test bench bago ang huling pagpupulong.

● High Voltage Test: 70kV/1min power frequency makatiis ng boltahe (tuyo) at 110kV/1.2/50μs na pagsubok ng lightning impulse.

● Pagsukat ng Partial Discharge: Mas mababa sa 5pC sa 1.1× rate na boltahe (38.5kV). Sinusukat gamit ang isang wideband PD detector.

● Leak Detection: Sinusuri ng sniffer probe (halogen detector) ang bawat weld seam at bushing flange. Ang rate ng pagtagas ay ginagarantiyahan < 0.1% bawat taon.

● Traceability: Ang bawat switchgear ay tumatanggap ng natatanging QR code. Ang QR code ay nagli-link sa isang factory test report kabilang ang mga pressure test curves, PD level, at gas fill date.

SF6 Sealed Switchgear vs Air-Insulated Switchgear (AIS)

Mga Madalas Itanong (FAQ)

Q1: Gaano kadalas kailangan ng 35kV medium voltage na SF6 sealed switchgear na i-refill?

A: Sa ilalim ng normal na mga kondisyon, ang leakage rate ay mas mababa sa 0.1% bawat taon. Sa 0.12 MPa na paunang pagpuno, aabutin ng mahigit 20 taon bago bumaba sa threshold ng alarma (0.10 MPa). Inirerekomenda naming suriin ang pressure gauge tuwing 6 na buwan. Walang refill na karaniwang kailangan sa loob ng isang taon na panahon ng warranty maliban kung may pagkabigo sa selyo.

Q2: Ang SF6 gas ba ay nakakapinsala sa kapaligiran? At nag-aalok ba ang Lugao ng mga alternatibo?

A: Ang SF6 ay may mataas na potensyal na global warming (GWP = 23,500). Gayunpaman, ang 35kV medium voltage na SF6 na selyadong switchgear ng Lugao ay gumagamit ng mas mababa sa 2kg bawat unit, at ang aming selyadong disenyo ng tangke ay halos nag-aalis ng mga emisyon. Para sa mga proyektong nangangailangan ng green gas, nag-aalok kami ng opsyonal na "Green Gas" (C5-FK) na punan na may 99% na mas mababang GWP, bagama't nasa bahagyang nabawasang insulation rating.

Q3: Pwede ba itoswitchgeargagamitin sa labas nang walang karagdagang enclosure?

A: Oo, ang 35kV medium voltage SF6 sealed switchgear mismo ay IP67-rated para sa sealed tank at IP4X para sa low-voltage compartment. Gayunpaman, para sa direktang pag-install sa labas, inirerekomenda namin ang pag-order ng opsyon na "weatherproof hood" (nagdaragdag ng IP54 na rating sa buong cubicle). Kung hindi, i-install ito sa loob ng pangunahing kiosk o gusali ng substation.

Q4: Sinasaklaw ba ng isang taong warranty ang SF6 gas mismo?

A: Oo, kung nakumpirma ang pagtagas (gamit ang soap bubble o detector test) sa panahon ng warranty, magbibigay si Lugao ng kapalit na silindro ng gas at muling tatakan ang fitting nang walang bayad. Gayunpaman, kung ang pagtagas ay resulta ng pisikal na pinsala (hal., isang forklift na tumama sa tangke), ang pag-aayos ay masisingil.

Q5: Maaari ko bang i-retrofit ang isang malayuang interface ng SCADA sa switchgear na ito?

A: Ang lahat ng unit ay may kasamang karaniwang 6NO+6NC auxiliary contact na handa para sa koneksyon sa isang RTU o PLC. Para sa advanced na pagsubaybay, nag-aalok kami ng opsyonal na plug-in module na may Modbus RTU (RS485) o IEC 61850 (Ethernet) na mga output, na nagbibigay ng real-time na SF6 pressure, switch position, at operation counter data.
