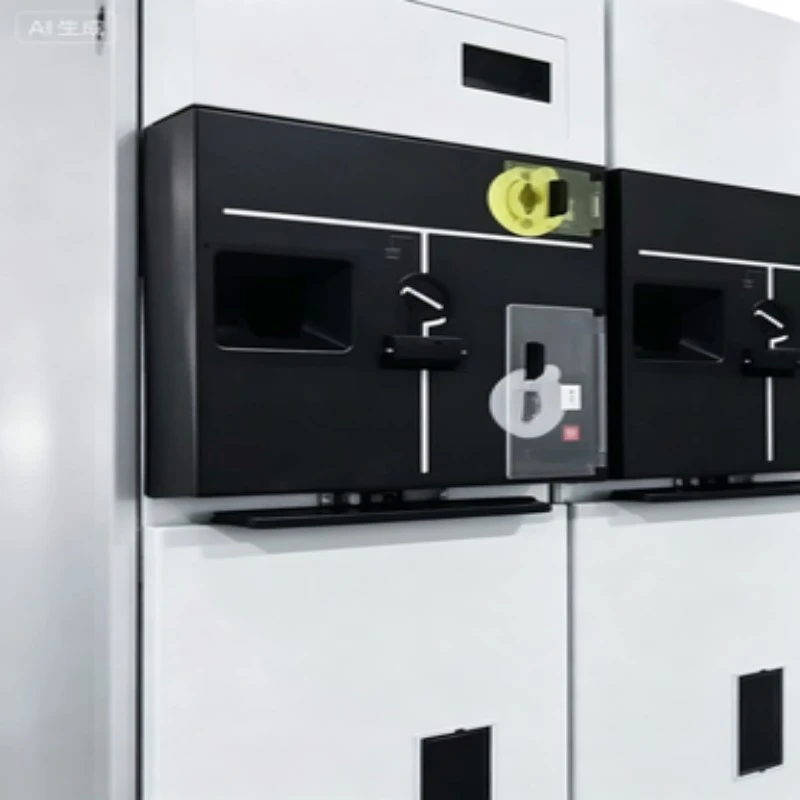

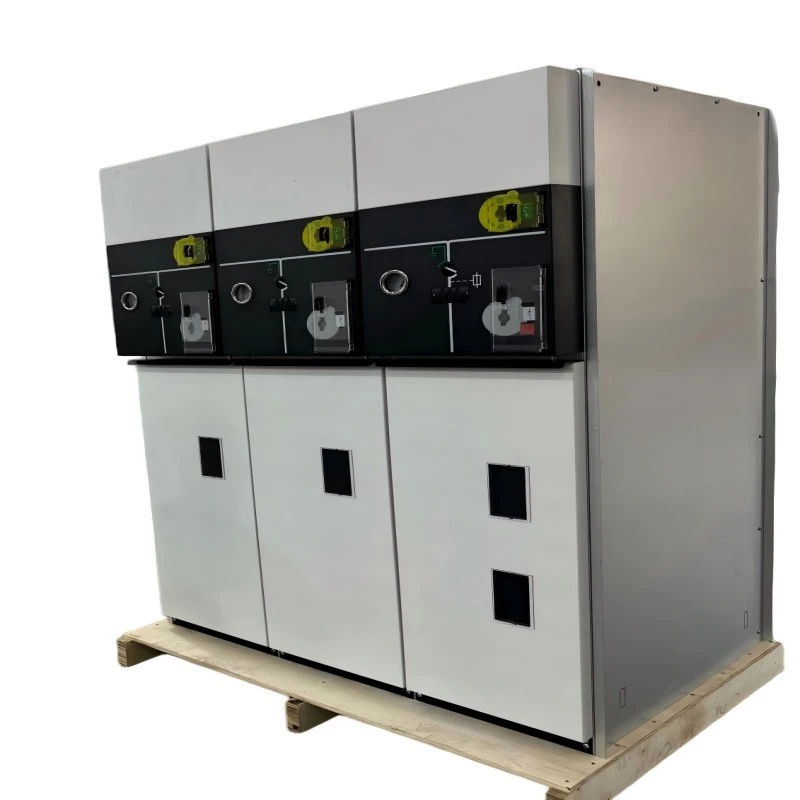

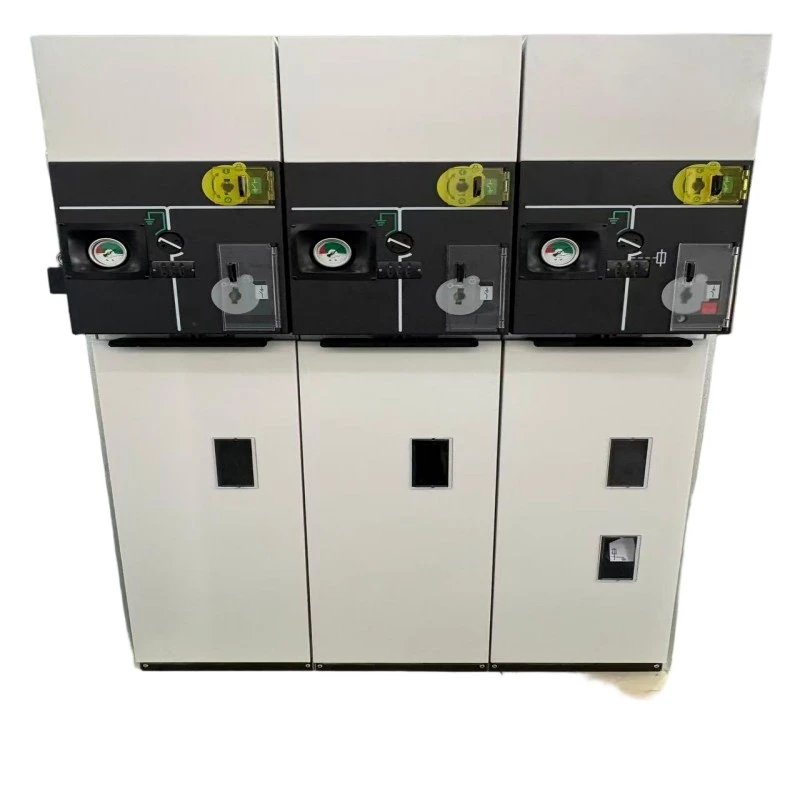

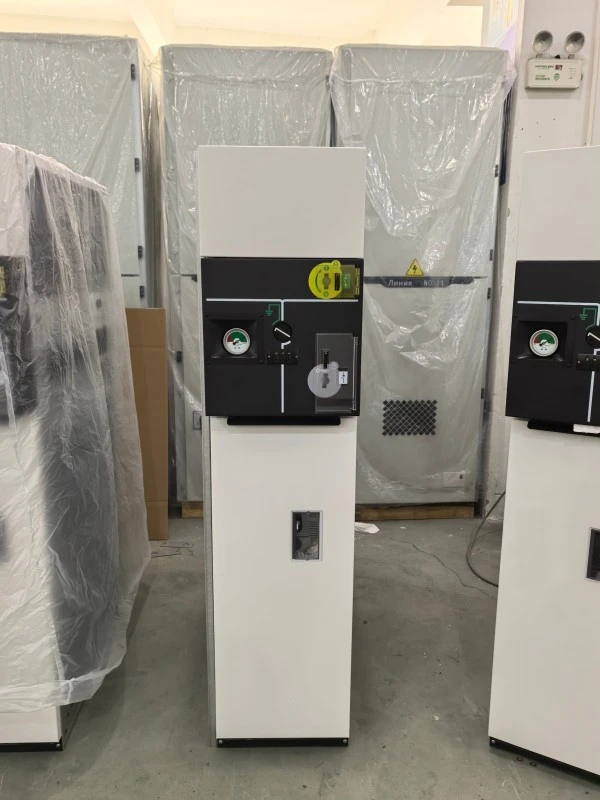

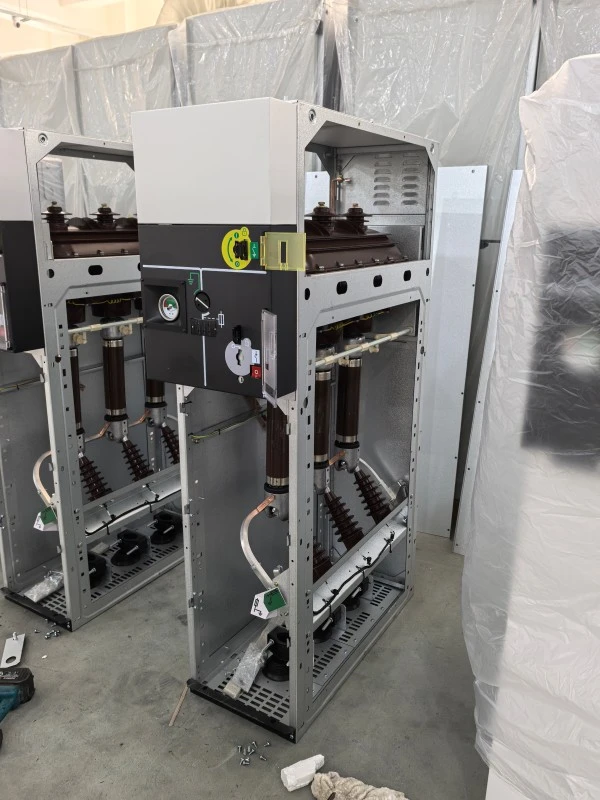

Mababang Gas Interlock System metal na nakapaloob sa RMU

Ang Low Gas Interlock System na metal na nakapaloob sa RMU (Pangunahing Yunit ng Ring) ay isang factory-assembled, type-tested switchgear na idinisenyo para sa mga medium voltage distribution network (hanggang 24kV). Pinagsasama nito ang SF6 insulated o SF6-free gas technology na may mekanikal at elektrikal na low gas pressure interlock system.

Ano ang ginagawa nito:

Ang RMU ay ligtas na nagkokonekta, naghihiwalay, at nagpoprotekta sa mga transformer at cable circuit sa mga ring network. Awtomatikong pinipigilan ng "Low Gas Interlock System" ang pagpapatakbo (pagsasara o pag-ground) kapag bumaba ang presyon ng panloob na gas sa ibaba ng mga ligtas na threshold - inaalis ang mga panganib ng panloob na arcing dahil sa hindi sapat na lakas ng dielectric. Ang metal-enclosed construction ay nagbibigay ng matatag na pisikal na proteksyon at electromagnetic shielding.

Mga pangunahing function:

● Paggawa/pagsira ng load

● Pagpapatakbo ng earth switch na may interlock

● Proteksyon sa kasalukuyang fault (may fuse o relay)

● Mababang presyon ng gas alarma at lockout

● Nakikitang paghihiwalay sa ilalim ng metal enclosure

Ang bawat Low Gas Interlock System na metal na nakapaloob na RMU mula sa Lugao Power ay sumusunod sa mga pamantayan ng IEC 62271-200 at GB/T 3906, na tinitiyak ang tuluy-tuloy na pagsasama sa mga smart grid.

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto

Mga Pangunahing Tampok (na may Seksyon ng Q&A)

Tampok 1: Mababang Gas Pressure Interlocking Mechanism

Pinipigilan ang pagsasara o earthing kapag hindi sapat ang density ng gas.

Mechanical lock + auxiliary contact feedback sa RTU.

Feature 2: Metal Enclosed, Fully Sealed Tank

Hindi kinakalawang na asero tangke na may laser welding.

Walang panlabas na nakalantad na mga live na bahagi.

Tampok 3: Pinagsama-samang Mechanical/Electrical Interlocks

●Load switch – earth switch – front cover interlock chain.

Mga probisyon ng key-lock at padlock.

Tampok 4: Compact at Modular na Disenyo

Lapad na kasing baba ng 375mm bawat unit.

Napapalawak sa magkabilang panig.

Tampok 5: Maintenance-Friendly Gas System

Mga balbula ng self-sealing; gas pressure gauge na may low-pressure zone na minarkahan ng pula.

Mga aplikasyon

1. Mga pangalawang distribution network (residential at commercial complex)

2. Mga istasyon ng pagkolekta ng hangin/solar power (kakayahang umangkop sa kapaligiran)

3. EV charging hub switchgear rooms

4. Mga backup feeder ng data center

5. Industrial plant ring network

Q&A---Product Feature Deep Dive

Q1: Nakakaapekto ba ang mababang gas interlock sa normal na bilis ng operasyon?

A: Hindi. Sa ilalim ng normal na presyon, ang interlock ay transparent. Kapag tumutulo lang ang gas (hal., dahil sa pagtanda ng seal) napupunta ang lock---karaniwang pagkalipas ng 10+ taon. Nagdaragdag ito ng zero delay sa panahon ng regular na paglipat.

Q2: Ano ang karaniwang agwat ng gas refill?

A: Para sa bersyon ng SF6, >20 taon sa ilalim ng normal na mga kondisyon. Ang mababang gas interlock ay magti-trigger ng alarma bago ang kritikal na antas, na nagpapahintulot sa nakaplanong pagpapanatili.

Q3: Ang Low Gas Interlock System na metal ba na nakapaloob sa RMU ay angkop para sa smart grid automation?

A: Talagang. Ang bawat unit ay nagbibigay ng mga pantulong na contact para sa mababang gas alarm, lockout status, at switch position---compatible sa IEC 61850 sa pamamagitan ng RTU.

Mga Detalye ng Produksyon

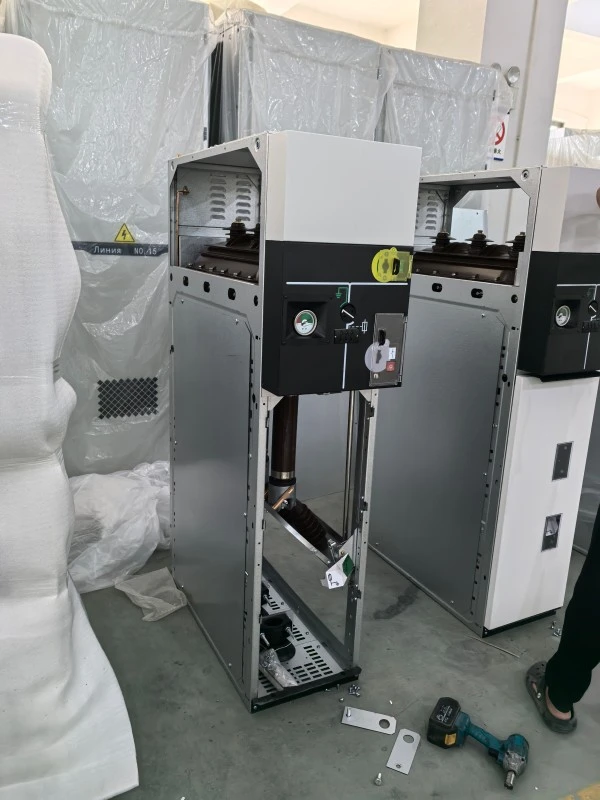

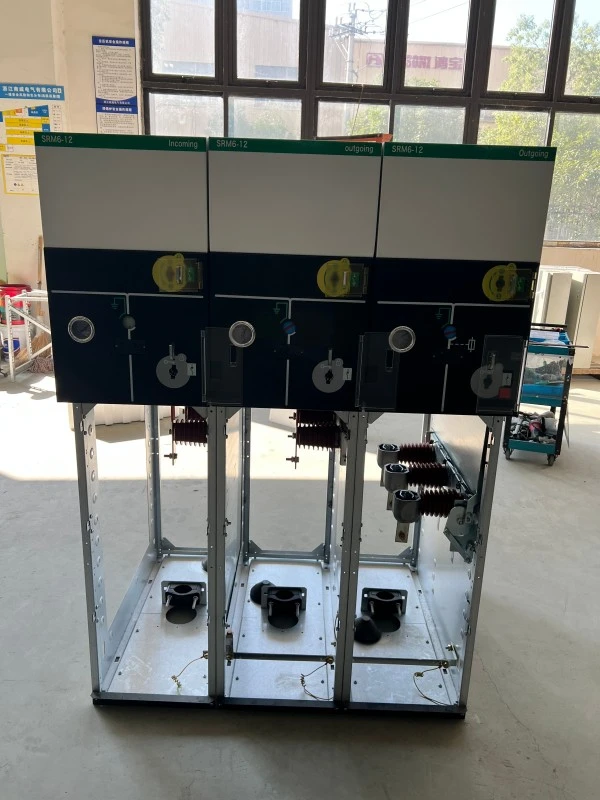

Proseso ng Paggawa

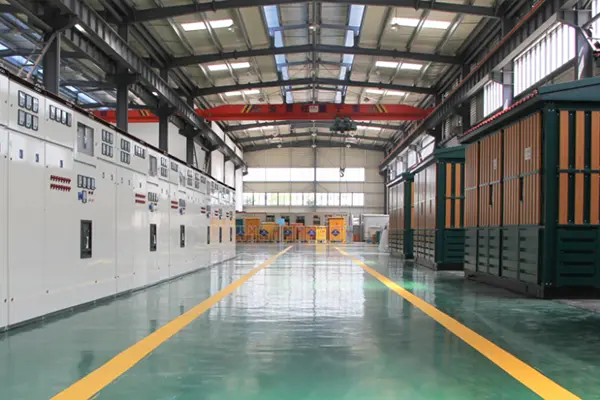

●Lugao Power Co., Ltd. ay gumagawa ng bawat Low Gas Interlock System na metal na nakapaloobRMUsa isang Class 100,000 cleanroom para sa pagpuno ng gas. Mga pangunahing hakbang sa paggawa:

1. Tank laser cutting at robotic welding---helium leak test (<1×10⁻⁶ mbar·L/s).

2. Vacuum drying at degassing---moisture content ≤10ppm.

3. Mechanical interlock assembly---5000-cycle endurance test.

4. Mababang gas interlock calibration---gamit ang precision pressure switch at mga mekanismo ng cam.

5. Panghuling pagsubok sa kuryente---pagtiis ng dalas ng kuryente (42kV/1min para sa 12kV na unit).

6. Natatanging serial number---traceable sa raw material certificates.

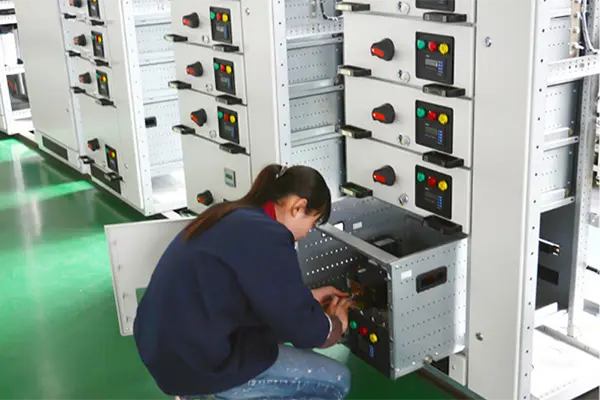

Quality Control

Ang bawat RMU ay sumasailalim sa 100% factory acceptance test (FAT) bawat IEC.

●ow gas interlock function na na-verify sa tatlong pressure point: normal, alarm, lockout.

Pagsukat ng partial discharge <5pC sa 1.2Ur.

Mga Sertipikasyon at Pagtitiyak ng Kalidad

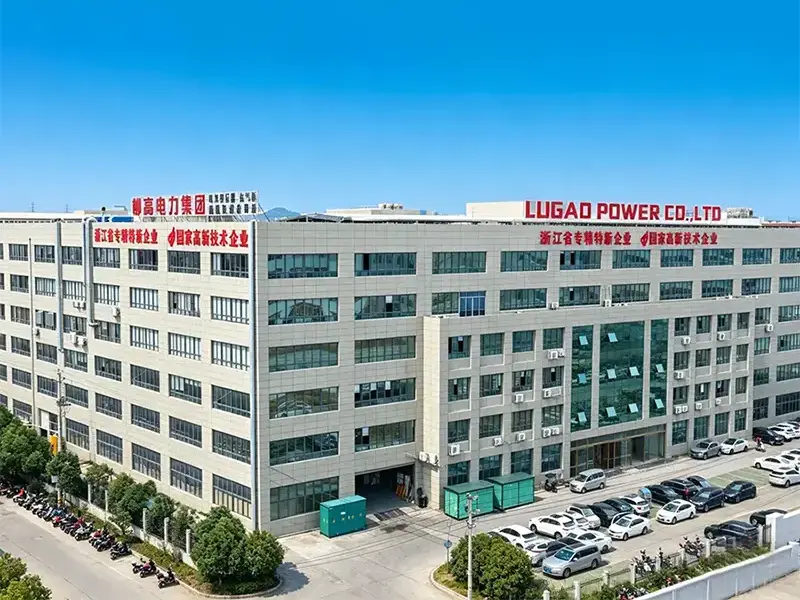

Bakit Pumili ng Lugao Power Co., Ltd.?

● 15+ taon sa medium voltage switchgear.

● Lifecycle support – garantisadong mga ekstrang bahagi sa loob ng 10 taon.

● Custom na engineering – magdagdag ng remote low gas monitoring, heater, o CTs.

“Kapag bumili ka ng Low Gas Interlock System metal na nakapaloob na RMU mula sa Lugao, makakakuha ka ng hindi lamang isang produkto, ngunit isang kasosyo sa kaligtasan ng network."

Packaging at Delivery

Packaging

1. Indibidwal na RMU: Naka-sealed sa anti-static na PE bag + desiccant.

2. Cushioning: 30mm EPE foam sa loob ng wooden crate.

3. Outer crate: Heat-treated plywood (ISPM-15 compliant para sa pag-export).

4. Pagmamarka: Marupok, sentro ng grabidad, label na puno ng gas, babala ng interlock.

Paghahatid

1. Port: Shanghai / Ningbo.

2. Lead time: 25 working days para sa standard na 630A units (sample order 15 days).

3. Mga dokumento sa pagpapadala: Listahan ng pag-iimpake, komersyal na invoice, bill of lading, mga ulat ng pagsubok, sertipiko ng pagkakalibrate ng pagkakabit.

Tala sa transportasyon ng gas

Ang SF6 o eco-gas filled units ay ipinadala bilang "hindi mapanganib na mga kalakal" sa ilalim ng UN 3166 (machinery na may gas). Ang lahat ng mga balbula ay selyadong at protektado.

FAQ

Q1: Ano ang panahon ng warranty para sa Low Gas Interlock System metal na nakapaloob na RMU?

A: Nagbibigay ang Lugao Power ng 12 buwan mula sa petsa ng pagkomisyon o 18 buwan mula sa pagpapadala (alinman ang mas maaga). Ang mekanismo ng mababang gas interlock ay sakop sa loob ng 5 taon.

Q2: Maaari bang ma-bypass ang mababang gas interlock sa isang emergency?

A: Hindi ayon sa disenyo. Matatalo ng bypass ang kaligtasan. Sa halip, nagbibigay kami ng pansamantalang gas refill kit upang maibalik ang presyon sa loob ng 30 minuto. Palaging sundin ang lockout-tagout.

Q3: Nagbibigay ka ba ng pagsasanay sa pag-install?

A: Oo. Nag-aalok kami ng malayuang gabay sa video nang walang bayad, at on-site na pagsasanay para sa mga order na higit sa 10 unit.

Q4: Paano ko mabe-verify ang mababang gas interlock function bago i-install?

A: Gamitin ang test port sa gas density monitor. Dahan-dahang ilabas ang gas – sa alarm threshold (0.03MPa) makakarinig ka ng alarm relay; sa lockout threshold (0.02MPa) ang switch operation shaft ay mekanikal na humaharang. Ito ay ipinapakita sa aming factory video.

Q5: Ang RMU ba na ito ay katugma sa SF6-free gas?

A: Oo. Nag-aalok ang Lugao Power ng Low Gas Interlock System metal na nakapaloob na RMU na may N2/SF6 mix (70%/30%) o C4-FN based gas. （Ang gas medium at interlock threshold ay na-configure ayon sa napiling insulation system.）Ang interlock pressure threshold ay muling kinakalkula para sa bawat uri ng gas.
