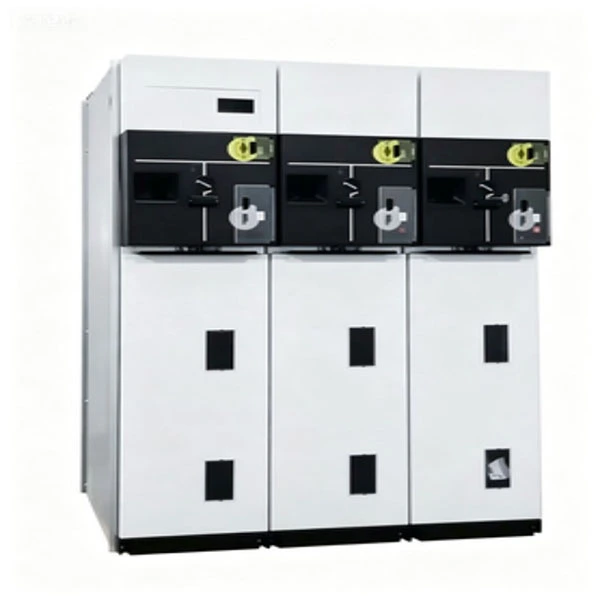

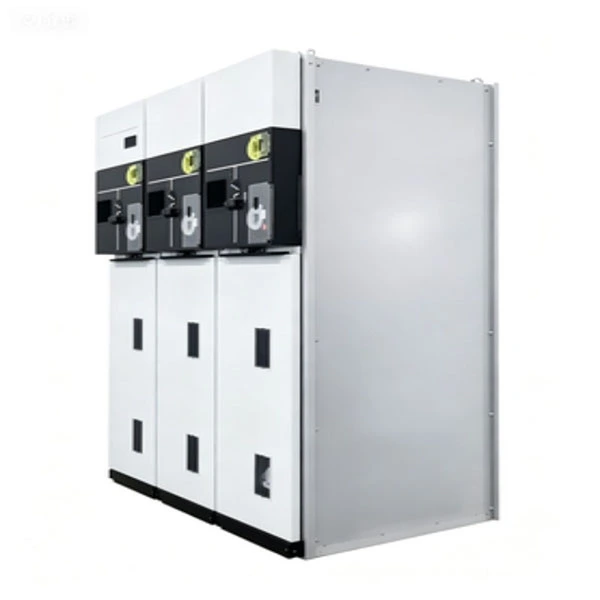

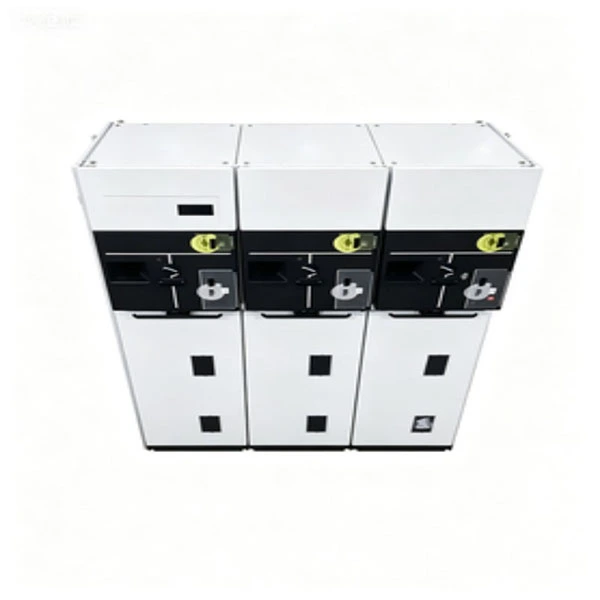

Compact Sealed Ganap na Insulated RMU

Ang Compact Sealed Fully Insulated RMU (Pangunahing Yunit ng Ring) ay isang factory-assembled, type-tested metal-enclosed switchgear. Pinagsasama nito ang mga load-break switch, vacuum circuit breaker, fuse, at earthing switch sa isang ganap na selyadong at ganap na insulated na tangke ng stainless steel.

Ano ang ginagawa nito?

Kumokonekta at naghihiwalay ng mga power loop sa pangalawang distribution network (6kV–24kV)

Nagbibigay ng fault isolation at loop switching para sa high-reliability power grids

Hindi tulad ng mga tradisyunal na air-insulated RMU, ang Compact Sealed Fully Insulated RMU na ito ay gumagamit ng SF6 o eco-friendly na insulating gas bilang pangunahing insulation medium, inaalis ang moisture ingress, dust accumulation, at panghihimasok ng hayop---ginagawa itong mainam para sa coastal, desert, high-altitude, at mabigat na polluted na lugar.

Paglalarawan ng Produkto

Ang aming Compact Sealed Fully Insulated RMU ay isang susunod na henerasyong ring main unit na binuo para sa urban power distribution, industrial park, wind/solar power plants, at mga proyektong imprastraktura gaya ng mga airport at data center. Ang rate na boltahe ay mula 12kV hanggang 24kV, na may rate na kasalukuyang 630A para sa mga pangunahing busbar at 125A para sa fuse-protected circuit.

Mga pangunahing teknikal na tampok:

1. Ganap na selyadong tangke ng stainless steel (IP67 protection rating)

2. SF6 gas insulation (o alternatibong eco-friendly na gas)

3. Pag-uuri ng panloob na arko IAC AFLR 20kA/1s

4. Mechanical life: hanggang 5,000 operations para sa load-break switch

5. Pinagsamang mga compartment ng koneksyon ng cable na may strain relief

6. Opsyonal na remote control at pagsasama ng SCADA

7. Ang Compact Sealed Fully Insulated RMU ay hindi nangangailangan ng panloob na paglilinis o anti-condensation heating, na lubhang binabawasan ang mga gastos sa pagpapanatili kumpara sa open-type na switchgear.

Parameter ng Produkto (Pagtutukoy)

Tampok at Application ng Produkto

Mga Pangunahing Tampok

1. Ganap na selyado, ganap na insulated---Walang impluwensya mula sa kahalumigmigan, fog ng asin, alikabok, o maliliit na hayop.

2. Compact na istraktura --- Karaniwang 350–450mm ang lapad bawat unit, na nakakatipid ng hanggang 50% na espasyo sa sahig.

3. Arc-proof na disenyo---Sumusunod sa IAC AFLR 20kA/1s, na tinitiyak ang kaligtasan ng operator.

4. Walang maintenance sa loob ng 20+ taon---Hindi na kailangan ng paglilinis, pagpapatuyo, o pag-refill ng gas sa ilalim ng normal na mga kondisyon.

5. Nakikitang break ---Opsyonal na window ng pagmamasid para sa posisyon ng switch-load-break.

6. Mataas na mekanikal na pagiging maaasahan --- Hindi kinakalawang na asero na mekanismo na may mga selyadong bearings.

7. Smart ready --- Maaaring nilagyan ng PT, CT, at motorized operating mechanisms para sa automation.

Mga Sitwasyon ng Application

● Mga network ng pamamahagi ng kuryente sa lungsod---Mga residential complex, komersyal na gusali, ospital, data center.

● Mga proyekto ng nababagong enerhiya---Mga istasyon ng wind turbine step-up, mga linya ng koleksyon ng solar farm.

● Konstruksyon ng imprastraktura---Mga airport, subway, tunnel, port.

● Pansamantala at pang-emergency na supply ng kuryente---Mga mobile substation, mga construction site.

● Industrial zones---Mga pabrika na nangangailangan ng mataas na pagiging maaasahan at mababang maintenance.

Q&A

Q1: Paano gumaganap ang Compact Sealed Fully Insulated RMU sa mga kapaligiran sa baybayin na may mataas na kahalumigmigan?

A: Magaling. Dahil ang Fully Insulated RMU ay gumagamit ng ganap na selyadong stainless steel na tangke na may proteksyon ng IP67, hindi makapasok ang moisture sa insulation compartment. Walang mga anti-condensation heaters ang kinakailangan. Ito ay isang pangunahing bentahe sa open-type na switchgear, na kadalasang dumaranas ng mga panloob na flashover sa mga rehiyong may mataas na kahalumigmigan.

Q2: Ano ang rate ng pagtagas ng gas? Kailangan ko bang mag-refill sa buong buhay nito?

A: Kasama sa aming proseso ng pagmamanupaktura ang pagsusuri sa pagtagas ng helium upang matiyak ang rate ng pagtagas na mas mababa sa 0.1% bawat taon. Sa normal na operasyon, walang gas refill na kailangan sa loob ng 30 taon. Ang mababang presyon ng alarma ay kasama bilang isang opsyonal na tampok para sa maagang babala.

Q3: Ang Compact Sealed Fully Insulated RMU ba ay ligtas sa sunog?

A: Oo. Ang tangke ay gawa sa 2mm makapal na hindi kinakalawang na asero, at ang panloob na pagsubok ng arko ay nagsisiguro na sa pambihirang kaganapan ng isang panloob na pagkakamali, ang arko ay nakapaloob nang hindi naglalabas ng mga mainit na gas sa harap o gilid. Para sa mga application na sensitibo sa sunog (hal., mga ospital, mga data center), nag-aalok din kami ng opsyonal na passive fire protection coating.

Q4: Maaari ko bang isama ang RMU na ito sa aking umiiral na SCADA system?

A: Talagang. Sinusuportahan ng Compact RMU ang mga motorized operating mechanism, auxiliary contact, at communication modules (RS485, Modbus, IEC 61850 opsyonal). Ang real-time na posisyon, fault, at pressure status ay maaaring malayuang masubaybayan.

Q5: Ano ang pagkakaiba ng iyongRMUat tradisyonal na air-insulated cabinet?

A: Ang mga tradisyonal na air-insulated cabinet ay nangangailangan ng regular na paglilinis, malalaking distansya ng clearance, at anti-condensation heating. Inaalis ng aming Compact Sealed Fully Insulated RMU ang lahat ng kinakailangang ito — mas maliit na footprint, mas mataas na pagiging maaasahan, at mas mababang kabuuang halaga ng pagmamay-ari sa loob ng 10–20 taon.

Q6: Nag-aalok ka ba ng 12-buwang warranty?

A: Oo, nag-aalok kami ng karaniwang 12-buwan na warranty mula sa petsa ng pagpapadala, na may opsyong palawigin hanggang 24 o 36 na buwan sa ilalim ng bayad na kontrata ng serbisyo. Sa panahon ng warranty, anumang mga depekto sa pagmamanupaktura ay inaayos o pinapalitan nang walang bayad.

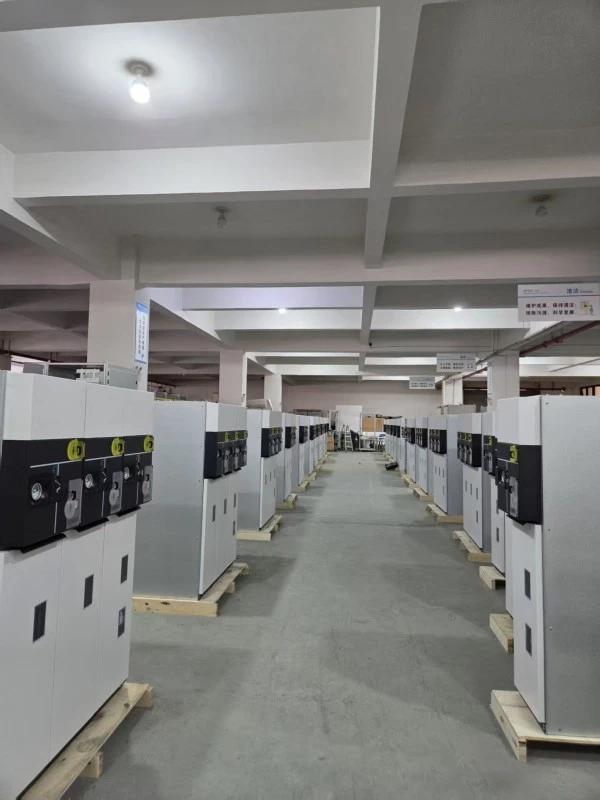

Mga Detalye ng Produksyon

Proseso ng Tangke at Pagtatak

Ang tangke ng Compact Sealed Fully Insulated RMU ay gawa mula sa 2mm makapal na AISI 304 stainless steel, laser-welded at helium-leak-tested. Gumagamit ang sealing ng dalawahang O-ring na gawa sa hydrogenated nitrile rubber (HNBR), na nagpapanatili ng elasticity sa loob ng mahigit 30 taon nang walang pagtanda o pag-crack. Ang lahat ng bushings ay epoxy-cast na may naka-embed na mga kalasag upang maalis ang bahagyang discharge.

Insulation at Arc Interruption

Ang load-break switch ay gumagana sa SF6 gas sa 0.04–0.05 MPa relative pressure. Tinitiyak ng puffer-type arc extinguishing design ang pagkaantala ng hanggang 630A load current at paggawa/pagsira ng cable charging currents. Ang mga opsyonal na vacuum circuit breaker module ay magagamit para sa proteksyon ng transpormer, na isinama sa kasalukuyang-limiting fuse upang bumuo ng isang "combo" unit.

Operating Mechanism

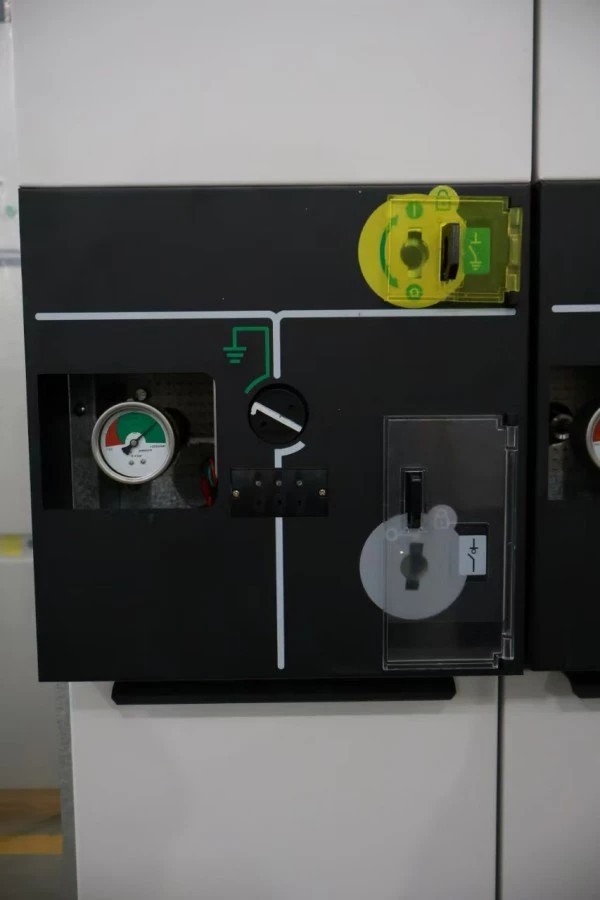

Ang switch na tatlong posisyon (sarado / bukas / earthed) ay hinihimok ng isang mekanikal na mekanismo na tinulungan ng tagsibol na may malinaw na indicator ng posisyon. Ang lahat ng gumagalaw na bahagi ay selyado sa loob ng tangke, inaalis ang oksihenasyon at akumulasyon ng alikabok. Kasama sa front panel ang mga mekanikal na interlock na pumipigil sa:

1. Isinasara ang earth switch kapag nakasara ang load switch

2. Pagbukas ng takip ng cable compartment kapag nakabukas ang earth switch

Koneksyon ng Cable at Earthing

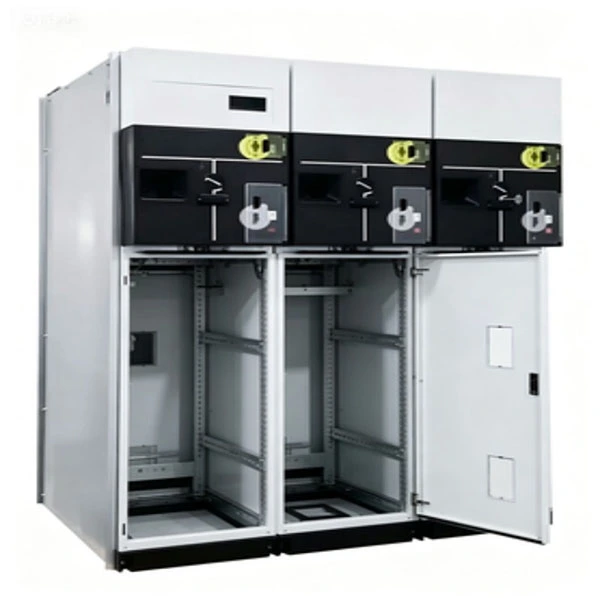

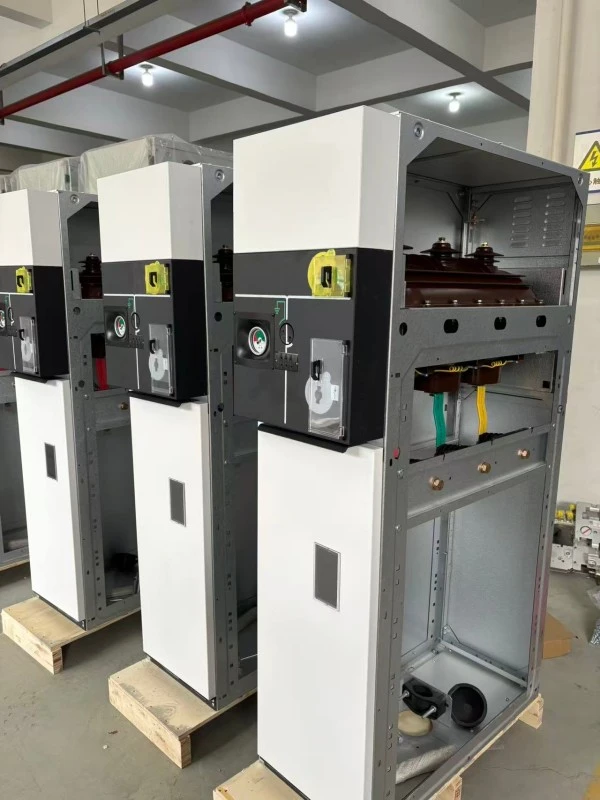

Ang mga cable compartment ay idinisenyo para sa mga single o parallel cable na may suporta sa stress cone. Ang mga karaniwang cable box ay tumatanggap ng heat-shrink o cold-shrink terminations. Ang pinagsamang copper earth bar ay tumatakbo sa lahat ng unit, na may dalawahang earthing point para sa pagsunod sa kaligtasan.

Quality at Testing Assurance

Ang bawat Compact Sealed Fully Insulated RMU ay sumasailalim sa mga regular na pagsusuri bago ipadala:

● Pagsukat ng paglaban ng pangunahing circuit

● Power-frequency withstand voltage test (42kV/1min para sa 12kV; 65kV/1min para sa 24kV)

● Lightning impulse test (75kV peak para sa 12kV; 125kV peak para sa 24kV)

● Pagsubok sa pagtagas ng gas (helium mass spectrometry)

● Pagsubok sa mekanikal na operasyon (200 cycle)

● Pagsukat ng partial discharge (<5pC)

● Panloob na pag-verify ng arko (uri ng pagsubok, na isinagawa ng third-party na lab)

● Lahat ng produkto ay sumusunod sa IEC 62271-200, GB 3906, GB/T 11022, at GB/T 3804.

Packaging at Delivery

Packaging: Wooden export crates na may shock-proof na foam at moisture barrier. Ang bawat unit ay indibidwal na nakabalot sa vacuum-sealed na plastic na may mga desiccant bag.

Mga Accessory: Operation handle, earthing kit, mga ekstrang O-ring, cable lug, at manual sa pag-install.

Paghahatid: FOB Shanghai o Ningbo. Karaniwang paghahatid 25–35 araw pagkatapos makumpirma ang order. Available ang air freight para sa mga agarang proyekto.
